编程习题参考答案.ppt

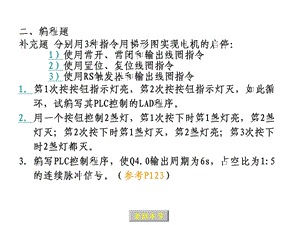

二、编程题补充题 分别用3种指令用梯形图实现电机的启停：1）使用常开、常闭和输出线圈指令2）使用置位、复位线圈指令3）使用RS触发器和输出线圈指令1.第1次按按钮指示灯亮，第2次按按钮指示灯灭，如此循环，试编写其PLC控制的LAD程序。2.用一个按钮控制2盏灯，第1次按下时第1盏灯亮，第2盏灯灭；第2次按下时第1盏灯灭，第2盏灯亮；第3次按下时2盏灯都灭。3.编写PLC控制程序，使Q4.0输出周期为6s，占空比为1:5的连续脉冲信号。（参考P123）,返回本节,4.设计鼓风机系统控制程序。鼓风机系统一般有引风机和鼓风机两级构成。要求：（1）按下起动按钮后首先起动引风机，引风机指示灯亮，10s后鼓风机自动起动，鼓风机指示灯亮；按下按钮后首先关断鼓风机，鼓风机指示灯灭，经20s后自动关断引风机和引风机指示灯。（2）起动按钮接I0.0，停止按钮接I0.1。鼓风机及其指示由Q4.1和Q4.2驱动，引风机及其指示由Q4.3和Q4.4驱动。(参考P126),返回本节,5.某设备有3台风机，当设备处于运行状态时，如果有2台或2台以上风机工作，则指示灯常亮，指示“正常”；如果仅有1台风机工作，则该指示灯以0.5Hz的频率闪烁，指示“一级报警”；如果没有风机工作了，则指示灯以2Hz的频率闪烁，指示“严重警报”。当设备不运转时，指示灯不亮。试用LAD编写符合要求的控制程序。提示：本题要点是如何实现“一灯多用”功能。指示灯H1指示了4种状态：“正常、一级报警、严重警报、设备停止”。,（1）程序1（使用常开、常闭和输出线圈指令）,（2）程序2（使用置位线圈和复位线圈指令）,（3）程序3（使用RS触发器和输出线圈指令）,1.第1次按按钮指示灯亮，第2次按按钮指示灯灭，如此循环，试编写其PLC控制的LAD程序。,2.用一个按钮控制2盏灯，第1次按下时第1盏灯亮，第2盏灯灭；第2次按下时第1盏灯灭，第2盏灯亮；第3次按下时2盏灯都灭。,设置了时钟内存,有3台或2台工作,3台都不工作,至少1台工作,0台或1台工作,5.某设备有3台风机，当设备处于运行状态时，如果有2台或2台以上风机工作，则指示灯常亮，指示“正常”；如果仅有1台风机工作，则该指示灯以0.5Hz的频率闪烁，指示“一级报警”；如果没有风机工作了，则指示灯以2Hz的频率闪烁，指示“严重警报”。当设备不运转时，指示灯不亮。试用LAD编写符合要求的控制程序。提示：本题要点是如何实现“一灯多用”功能。指示灯H1指示了4种状态：“正常、一级报警、严重警报、设备停止”。,
