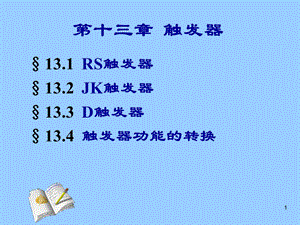

1,第十三章 触发器,13.1 RS触发器13.2 JK触发器13.3 D触发器13.4 触发器功能的转换,2,学完本章应掌握以下问题：,1.触发器的输出随输入如何变化？,2.触发器的输出在何时变化？,3.触发器的初始状态如何设定？,牢记 R-S、JK、D 及T 和T触发器的真值表。,上升沿触发还是下降沿触发？,直接置位端和直接复位端。,不需要掌握触发器的内部电路结构和原理。,3,概述,触发器的功能：形象地说，它具有“一触即发”的功能。在输入信号的作用下，它能够从一种稳态(0 或 1)转变到另一种稳态(1 或 0)。,触发器的特点：有记忆功能的逻辑部件。输出状态不只与现时的输入有关，还与原来的输出状态有关。,触发器的分类：,按功能分：有RS 触发器、D 型触发器、JK触发器、T 型等；按触发方式划分：有电平触发方式、主从触发方式和边沿触发方式。,4,13.1 RS触发器,反馈,一、基本 RS 触发器,反馈,正是由于引入反馈，才使电路具有记忆功能!,输入有4 种情况：,所以只有两种状态：,“0”态,“1”态,#,5,输入RD=0,SD=1时,若原状态为“0”态：,1,1,0,0,1,0,1,0,输出仍保持“0”态：,若原态为“1”态：,0,1,1,1,1,0,1,0,输出变为“0”态：,置“0”！,#,13.1.1,6,输入RD=1,SD=0时,若原状态：,1,0,1,0,1,0,0,1,输出变为：,若原状态：,0,0,1,1,0,1,0,1,输出保持：,置“1”！,13.1.1,7,输入RD=1,SD=1时,若原状态：,1,0,1,1,1,0,0,1,输出保持原状态：,若原状态：,1,1,0,1,1,0,输出保持原状态：,保持！,13.1.1,8,输入RD=0,SD=0时,输出：全是1,注意：当RD、SD同时由0变为1时，翻转快的门输出变为0，另一个不得翻转。因此，该状态为不定状态。,基本触发器的功能表,13.1.1,9,二、同步RS 触发器,“同步”的含义：RS 触发器的动作与时钟CP同步。,直接清零端,直接置位端,13.1 RS触发器,直接清零端置位端的处理,13.1.2,10,CP=0时,0,触发器保持原态,CP=1时,13.1.2,11,同步RS 触发器的功能表,简化的功能表,Qn+1 为新状态，Qn 为原状态,逻辑符号,基本触发器的功能表,13.1.2,12,CP1时：主触发器打开，从触发器封锁,三、主从RS 触发器,CP0时：主触发器封锁，从触发器打开,动作特点：时钟下降沿触发,13.1 RS触发器,13.1.3,功能表,逻辑符号,13,13.2 JK触发器,功能表,该触发器带有直接置位复位端,下降沿触发,14,13.3 D触发器,功能表,例：画出D触发器的输出波形。,Q,该触发器带有直接置位复位端,上升沿触发,13.2 JK触发器,15,13.4 T 和T触发器,一、T 触发器,逻辑功能：每来一个时钟脉冲，输出的状态就翻转一次，也叫计数器。,16,功能表,17,时序图,保持,T,18,例1：画出主从 JK 触发器输出端波形图。,19,例2：假设初始状态 Q n=0，画出Q1和Q2 的波形图。,Q1,Q2,看懂逻辑符号；,熟练使用功能表。,20,常用“专业术语”介绍,数据锁定：,触发器的输出状态固定不变，这就称作“数据锁定”。它相当于“保持”功能。,21,原态为“0”,原态为“1”,#,13.1.1,原态为“0”,原态为“1”,1,1,0,1,0,1,0,1,0,1,0,1,0,0,1,1,1,0,22,第十三章 触发器,课后习题,23,Q,原态为0,0,1,原态为1,Q,1,0,24,13-2 试分析图示逻辑电路的功能，说明它是什么类型的触发 器，画出它的逻辑符号。,功能表,Qn+1,0,0,不定,1,1,1,0,不定,Qn,根据功能表，此为RS 触发器,逻辑符号,#,25,Q,#,26,13-5 在下图所示输入信号激励下，试分别画出TTL主从型 和CMOS边沿型JK 触发器Q 端的波形，（触发器原态为 0）,TTL主从型,CMOS边沿型,Q,Q,#,27,13-6 在下图所示输入信号激励下，试画出D 触发器Q 端的 波形，（触发器原态为 0）。,#,Q,28,13-7 两个触发器的特性表如下表所示，试 说明表中各项操作 的含义，并指出它们各是什么类型的触发器。,遇上升沿，D=0 时，Qn+1=0,遇上升沿，D=1 时，Qn+1=1,遇下降沿，D 无论什么，Qn+1不变,无论其它输入如何,只要RD=1,Qn+1=0,无论其它输入如何,只要SD=1,Qn+1=1,当RD、SD 同时为1,逻辑关系混乱,D触发器，上升沿触发，置位、复位端高电平有效,29,13-10 判断图示电路是什么功能的触发器，并写出其特性方程,0,0,1,1,1,0,0,1,可以看出，输出总是与输入A 相同，显然是D 触发器,逻辑符号,#,特性方程：Qn+1=A,30,13-11 试画出 Q1 与Q2 端的波形。,Q1,Q2,31,例2：假设初始状态 Q n=0，画出Q1和Q2 的波形图。,Q1,Q2,看懂逻辑符号；,熟练使用功能表。,32,复位端,置位端,简化的功能表,1.基本 RS 触发器,2.同步RS 触发器,33,功能表,4.D触发器,3.JK触发器,34,5.T 触发器,T为0时，保持；T为1时，状态翻转,计数功能,7.D 触发器,
