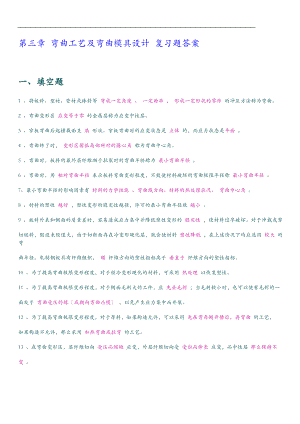

第三章 弯曲工艺及弯曲模具设计 复习题答案 一、填空题 1 、将板料、型材、管材或棒料等 弯成一定角度 、 一定曲率 ， 形成一定形状的零件 的冲压方法称为弯曲。 2 、弯曲变形区 应变等于零 的金属层称为应变中性层。 3 、窄板弯曲后起横截面呈 扇 形状。窄板弯曲时的应变状态是 立体 的，而应力状态是平面 。 4 、弯曲终了时， 变形区圆弧局部所对的圆心角 称为弯曲中心角。 5 、弯曲时，板料的最外层纤维濒于拉裂时的弯曲半径称为 最小弯曲半径 。 6 、弯曲时，用 相对弯曲半径 表示板料弯曲变形程度，不致使材料破坏的弯曲极限半径称 最小弯曲半径 。 7、最小弯曲半径的影响因素有 材料的力学性能 、弯曲线方向、材料的热处理状况、 弯曲中心角 。 8 、材料的塑性 越好 ，塑性变形的稳定性越强，许可的最小弯曲半径就 越小 。 9 、板料外表和侧面的质量差时，容易造成应力集中并降低塑性变形的 稳定性 ，使材料过早破坏。对于冲裁或剪切坯料，假设未经退火，由于切断面存在冷变形硬化层，就会使材料 塑性降低 ，在上述情况下均应选用 较大 的弯曲半径。轧制钢板具有纤维组织， 顺 纤维方向的塑性指标高于 垂直于 纤维方向的塑性指标。 10 、为了提高弯曲极限变形程度，对于经冷变形硬化的材料，可采用 热处理 以恢复塑性。 11 、为了提高弯曲极限变形程度，对于侧面毛刺大的工件，应 先去毛刺 ；当毛刺较小时，也可以使有毛刺的一面处于 弯曲受压的缘或朝向弯曲凸模 ，以免产生应力集中而开裂。 12 、为了提高弯曲极限变形程度，对于厚料，如果构造允许，可以采用 先在弯角侧开槽后，再弯曲 的工艺，如果构造不允许，那么采用 加热弯曲或拉弯 的工艺。 13 、在弯曲变形区，层纤维切向 受压而缩短 应变，外层纤维切向受 受拉而伸长 应变，而中性层 那么保持不变 。 14 、板料塑性弯曲的变形特点是： 1 中性层移 2 变形区板料的厚度变薄 3 变形区板料长度增加 4 对于细长的板料，纵向产生翘曲，对于窄板，剖面产生畸变。15 、弯曲时，当外载荷去除后，塑性变形 保存下来 ，而弹性变形 会完全消失 ，使弯曲件 的形状和尺寸发生变化而与模具尺才不一致 ，这种现象叫回弹。其表现形式有 _ 曲率减小 、 弯曲中心角减小 两个方面。 16 、相对弯曲半径 r t 越大，那么回弹量 越大 。 17 、影响回弹的因素有： 1 材料的力学性能 2 变形程度 3 弯曲中心角 4弯曲方式及弯曲模    5冲件的形状。 18 、弯曲变形程度用 r t 来表示。弯曲变形程度越大，回弹 愈小 ，弯曲变形程度越小，回弹 愈大 。 19 、在实际生产中，要完全消除弯曲件的回弹是不可能的，常采取 改良弯曲件的设计 ， 采取适当的弯曲工艺 ， 合理设计弯曲模 等措施来减少或补偿回弹产生的误差，以提高弯曲件的精度。 20 、改良弯曲件的设计，减少回弹的具体措施有： 1 尽量防止选用过大的相对弯曲半径 2 尽量选用 s /E 小，力学性能稳定和板料厚度波动小的材料。 21 、在弯曲工艺方面，减小回弹最适当的措施是 采用校正弯曲 。 22 、为了减小回弹，在设计弯曲模时，对于软材料如 10 钢， 235 ， 62 等其回弹角小于 5 °，可采用 在弯曲模上作出补偿角 、并取小的凸模、凹模间隙的方法。对于较硬的材料如 45 钢， 50 钢， 275 等，为了减小回弹，设计弯曲模时，可根据回弹值 对模具工作局部的形状和尺寸 进展修正。 23 、当弯曲件的弯曲半径 r>0.5t 时，坯料总长度应按 中性层展开 原理计算，即 L1+L2+ (r+xt)/180 。 24、弯曲件的工艺性是指 弯曲件的形状、尺寸、精度、材料以及技术要求 等是否符合 弯曲加工 的工艺要求。 25 、弯曲件需屡次弯曲时，弯曲次序一般是先弯 外角 ，后弯角 ；前次弯曲应考虑后次弯曲有可靠的 定位，后次弯曲不能影响前次以成形的形状。 26 、当弯曲件几何形状不对称时，为了防止压弯时坯料偏移，应尽量 成对弯曲 的工艺。 27 、对于批量大而尺寸小的弯曲件，为了使操作方便、定位准确可靠和提高生产率，应尽量采用 级进模或复合模 。 28 、弯曲时，为了防止出现偏移，可采用 压料 和 定位 两种方法解决。 29 、弯曲模构造设计时，应注意模具构造应能保证坯料在弯曲时 转动和移动 。 30 、对于弯曲高度不大或要求两边平直的形件，设计弯曲模时，其凹模深度应 大于零件的高度 。 31 、对于形件弯曲模，应中选择适宜的间隙，间隙过小，会使工件 弯边厚度变薄 ，降低 凹模寿命 ，增大 弯曲力 ；间隙过大，那么回弹 大 ，降低 工件的精度 。 二、判断题正确的打，错误的打× 1 、自由弯曲终了时，凸、凹模对弯曲件进展了校正。 × 2 、从应力状态来看，窄板弯曲时的应力状态是平面的，而宽板弯曲时的应力状态那么是立体的。 3 、窄板弯曲时的应变状态是平面的，而宽板弯曲时的应变状态那么是立体的。 × 4 、板料的弯曲半径与其厚度的比值称为最小弯曲半径。 × 5 、弯曲件两直边之间的夹角称为弯曲中心角。 × 6 、对于宽板弯曲，由于宽度方向没有变形，因而变形区厚度的减薄必然导致长度的增加。 r/t 愈大，增大量愈大。         × 7 、弯曲时，板料的最外层纤维濒于拉裂时的弯曲半径称为相对弯曲半径。 × 8 、冲压弯曲件时，弯曲半径越小，那么外层纤维的拉伸越大。 9 、减少弯曲凸、凹模之间的间隙，增大弯曲力，可减少弯曲圆角处的塑性变形。 × 10 、采用压边装置或在模具上安装定位销，可解决毛坯在弯曲中的偏移问题。 11 、塑性变形时，金属变形区的径向应力在板料外表处到达最大值。 12 、经冷作硬化的弯曲件，其允许变形程度较大。 × 13 、在弯曲变形区，缘金属的应力状态因受压而缩短，外缘金属受拉而伸长。 14 、弯曲件的回弹主要是因为弯曲变形程度很大所致。 × 15 、一般来说，弯曲件愈复杂，一次弯曲成形角的数量愈多，那么弯曲时各局部相互牵制作用愈大，那么回弹就大。 × 16 、减小回弹的有效措施是采用校正弯曲代替自由弯曲。 × 17 、弯曲件的展开长度，就是弯曲件直边局部长度与弯曲局部的中性层长度之和。 18 、当弯曲件的弯曲线与板料的纤维方向平行时，可具有较小的最小弯曲半径，相反，弯曲件的弯曲线与板料的纤维方向垂直时，其最小弯曲半径可大些。 × 19 、在弯曲 r/t 较小的弯曲件时，假设工件有两个相互垂直的弯曲线，排样时可以不考虑纤维方向。 × 三、选择题将正确答案的序号填在题目的空缺处 1 、表示板料弯曲变形程度大小的参数是 _ B _ 。 A 、 y/ B 、 r/t C 、 E/ S 2 、弯曲件在变形区的切向外侧局部 _ A _ 。 A 、受拉应力 B 、受压应力 C 、不受力 3 、弯曲件在变形区出现断面为扇形的是 _ B _ 。 A 、宽板 B 、窄板 C 、薄板 4 、弯曲件的最小相对弯曲半径是限制弯曲件产生 _ C _ 。 A 、变形 B 、回弹 C 、裂纹 5 、塑性弯曲时，由于变形区的曲率增大，以及金属各层之间的相互挤压作用，从而引起变形区的径向压应力在板料外表 _ A_ ，由表及里逐渐 _ E _ ，应力至中性层处到达 _ _C _ 。 A 、到达最大 B 、到达最小 C 、等于零 D 、增大 E 、减小 F 、最大 G 、最小 6 、材料的塑性好，那么反映了弯曲该冲件允许 _ B _ 。 A 、回弹量大 B 、变形程度大 C 、相对弯曲半径大 7 、为了防止弯裂，那么弯曲线方向与材料纤维方向 _ A _ 。 A 、垂直 B 、平行 C 、重合 8 、为了提高弯曲极限变形程度，对于较厚材料的弯曲，常采用 _ B _ 。 A 、去除毛刺后弯曲 B 、热处理后弯曲 C 、加热 9 、需要屡次弯曲的弯曲件，弯曲的次序一般是 _ C _ ，前次弯曲后应考虑后次弯曲有可靠的定位， 后次弯曲不能影响前次已成形的形状。 A 、先弯中间局部，后弯两端 B 、先弯成 V 形，后弯成 U 形 C 、先弯两端，后弯中间局部 10 、为保证弯曲可靠进展，二次弯曲间应采用 _ C _ 处理。 A 、淬火 B 、回火 C 、退火 11 、对塑性较差的材料弯曲，最好采用 _C _ 的方法解决。 A 、增大变形程度 B 、减小相对弯曲半径 C 、加热 12 、在进展弯曲模构造设计时，应注意模具构造能保证弯曲时上、下模之间水平方向的错移力 _ C _ 。 A 、到达最大值 B 、等于零 C 、得到平衡 13 、材料 _ A _ ，那么反映该材料弯曲时回弹小。 A 、屈服强度小 B 、弹性模量小 C 、经冷作硬化 14 、相对弯曲半径 r/t 大，那么表示该变形区中 _ B _ 。 A 、回弹减小 B 、弹性区域大 C 、塑性区域大 15 、弯曲件形状为 _ A _ ，那么回弹量最小。 A 、形 B 、 V 形 C 、 U 形 16 、 r/t 较大时，弯曲模的凸模圆角半径 _ C _ 制件圆角半径。 A 、 B 、 C 、 17 、弯曲件上压制出加强肋，用以 _ A _ 。 A 、增加刚度 B 、增大回弹 C 、增加变形 18 、采用拉弯工艺进展弯曲，主要适用于 _ B _ 的弯曲件。 A 、回弹小 B 、曲率半径大 C 、硬化大19 、不对称的弯曲件，弯曲时应注意 _ B _ 。 A 、防止回弹 B 、防止偏移 C 、防止弯裂 20 、弯曲件为 _ B _ ，无需考虑设计凸、凹模的间隙。 A 、形 B 、 V 形 C 、 U 形四、问答题 1 、弯曲变形的过程是怎样的？    虽然各种弯曲件的形状及其使用的弯曲方式有所不同，但从其变形的过程和特点来看却有共同的规律。其中的板料压弯工艺是弯曲变形中运用最多的一种，板料从平面弯曲成具有一定角度和形状，其变形过程是围绕着弯曲圆角区域展开的，所以弯曲件的圆角局部是弯曲变形的主要变形区。    弯曲变形的过程如图 5-1 所示。将毛坯 4 放在凹模 1 上面的定位板 2 上面，如图 (a) 图 弯曲变形过程     所示，凸模 3 在压力机滑块的带动下向下运动，凸模就逐渐将平板毛坯向下压，板料受压产生弯曲变形。随着凸模的不断下压，板料弯曲半径逐渐减小，如图 b 所示。直到压力机滑块下降到下死点位置时，板料被紧紧地压在凸模、凹模之间，如图 c 所示。这时，板料地圆半径与凸模地圆角半径一样，弯曲变形完毕。2 、 弯曲变形有何特点？     为了分析弯曲变形的特点，在弯曲毛坯的断面上画出间距相等的网格线，如图 5-2 所示，图 a 是弯曲变形前的网格，从图 b 弯曲变形后的网格变化，可以看出弯曲变形有如下特点： 图 弯曲变形的特点 1 弯曲变形主要集中在弯曲圆角局部     从图 b 中我们看到，弯曲变形后板料两端平直局部的网格没有发生变化，而圆角局部的网格由原来的方形变成了扇形网格，这就说明弯曲变形集中在圆角局部。 2 弯曲变形区存在一个变形中性层     从对两图中的网格观察，明显的看见弯曲圆角局部的网格发生了显著的变化：靠近凸模一边的金属纤维层 (aa) 因为受到压缩而缩短；靠近凹模一边的纤维层 bb 因为受到拉伸而伸长。也就是说，弯曲变形时变形区的纤维由、外外表至板料中部，其缩短与伸长的程度逐渐变小。由于材料的连续性，在两个伸长与缩短的变形区域之间，必定有一层金属纤维层的长度在弯曲前后保持不变如图中的 OO ，这一金属层就称为应变中性层。 3 形区材料厚度变薄的现象     板料弯曲时，如果弯曲变形程度较大，变形区外侧材料受拉而伸长，使得厚度方向的材料流动过来进展补充，从而使厚度减薄，而侧材料受压，使厚度方向的材料增厚。由于应变中性层的移，外层的减薄量大于层区域的增厚量，因此使弯曲变形区的材料厚度变薄。变形程度愈大，变薄现象愈明显。 4 、变形区横断面的变形     对于相对宽度 b/t b 为板料的宽度， t 为板料的厚度较窄的坯料 b/t 3 的窄板，在弯曲变形过程中，板料宽度方向的形状及尺寸也会发生变化：在应变中性层以的压缩区横截面的宽度和高度都增加，而在应变中性层以外的拉伸区横截面的宽度和高度都减小，使整个横截面变成扇形。对宽度较大的板料 b/t 3 的宽板，在弯曲时横向变形受到大量材料的阻碍，宽度方向的尺寸及形状根本保持不变。 3 、 什么是最小相对弯曲半径？     板料在弯曲时，弯曲半径越小，板料外外表的变形程度越大。如果板料的弯曲半径过小，那么板料的外外表将超过材料的变形极限而出现裂纹。所以，板料的最小弯曲半径是在保证变形区材料外外表不发生破坏的前提下，弯曲件的外表所能弯成的最小圆角半径，用rmin 表示。最小弯曲半径与板料厚度的比值 rmin /t 称为最小相对弯曲半径，它是衡量弯曲变形程度大小的重要指标。 4 、 影响最小相对弯曲半径的因素有哪些？     影响板料最小相对弯曲半径数值的因素很多，其中主要有： 1 材料的机械性能与热处理状态     材料的机械性能与热处理状态对最小相对弯曲半径数值的影响较大，塑性好的材料，其允许有较小的弯曲半径。所以在生产实际中，都将冷作硬化的材料，用热处理方法提高其塑性，以获得较小的弯曲半径，增大弯曲变形的程度；或者对于塑性较低的金属材料采用加热弯曲的方法，以提高弯曲变形程度。 2 弯曲件的弯曲中心角     弯曲中心角是弯曲件的圆角变形区圆弧所对应的圆心角。理论上弯曲变形区局限于圆角区域，直边局部不参与变形。但由于材料的相互牵制作用，接近圆角的直边也参与了变形，扩大了弯曲变形区的围，分散了集中在圆角局部的弯曲应变，使变形区外外表的受拉状态有所减缓，因此减小有利于降低最小弯曲半径的数值。 3 弯曲线的方向     冲压用的金属板料一般都是冷扎钢板，板料也就呈纤维状组织。板料在横向、纵向及厚度方向上，都呈现出不同的机械性能。一般来讲，钢板在纵向轧制方向的抗拉强度比在横向宽度方向要好，所以弯曲线垂直于轧制方向，那么允许有最小的弯曲半径，而弯曲线线平行于轧制方向，那么允许的最小弯曲半径数值要大些。 4 板料外表与侧面的质量影响     弯曲用的毛坯一般都是冲裁或剪裁获得，材料剪切断面上的毛刺、裂纹和冷作硬化以及外表的划伤和裂纹等缺陷，都会造成弯曲时的应力集中，从而使得材料容易破裂。所以外表质量和断面质量差的板料在弯曲时，其最小相对弯曲半径的数值较大。 5 弯曲件的相对宽度    弯曲件的相对宽度愈大，材料沿宽度方向的流动阻力就愈大。因此，相对宽度较小的窄板，其相对弯曲半径的数值可以取得小些。 5 、影响板料弯曲回弹的主要因素是什么？     在弯曲的过程中，影响回弹的因素很多，其中主要有以下几个方面： 1 材料的机械性能     材料的屈服极限 s 愈高、弹性模量愈小，弯曲变形的回弹也愈大。 2 相对弯曲半径 r/t     相对弯曲半径 r/t 愈小，那么回弹值愈小。因为相对弯曲半径愈小，变形程度愈大。反之，相对弯曲半径愈大，那么回弹值愈大。这就是曲率半径很大的弯曲件不易弯曲成形的原因。 3 弯曲中心角     弯曲中心角愈大，表示变形区的长度愈大，回弹的积累值愈大，因此弯曲中心角的回弹愈大，但对曲率半径的回弹没有影响。 4 模具间隙     弯曲模具的间隙愈大，回弹也愈大。所以，板料厚度的误差愈大，回弹值愈不稳定。 5 弯曲件的形状     弯曲件的几何形状对回弹值有较大的影响。比方，形件比形件的回弹要小些，这是因为形件的底部在弯曲过程中有拉伸变形的成分，故回弹要小些。 6 弯曲力     弯曲力的大小不同，回弹值也有所不同。校正弯曲时回弹较小，因为校正弯曲时校正力比自由弯曲时的弯曲力大很多，使变形区的应力与应变状态与自由弯曲时有所不同。 6 、弯曲工艺对弯曲毛坯有什么特殊要求？     工件在弯曲前，毛坯的准备工作对弯曲件的质量有着很重要的意义。弯曲时，制件出现的破裂等质量问题，很大一局部原因是由于坯料的质量低劣造成的。所以，弯曲前，对毛坯的合理处理十分重要。生产中，一般要注意以下几个方面： 1 、弯曲的毛坯外表在弯曲前应该保持光滑，断面毛刺较高的应该先去除毛刺。如果毛刺高度低，不易去除，那么弯曲时可以使其靠近凸模的一面，这样在弯曲后毛刺处于工件的层。如果毛刺在外外表靠近凹模一侧，那么由于外层受拉伸作用，在毛刺的周围易产生应力集中现象，促使工件外层破裂。 2 、弯曲前的毛坯准备时应该注意弯曲时工件的弯曲线方向与板料轧制方向保持垂直，否那么，容易在工件的弯曲变形区外侧产生裂纹甚至破裂现象。如果工件上有两个方向的弯曲，这时弯曲线与轧制方向最好能保持不小于30°的夹角。 3 、弯曲钢材及硬铝时，应该先进展热处理退火，使其塑性增强后再弯曲成形。 7 、弯曲模的设计要点是什么？    在设计弯曲模时，一般应该注意以下几点： 1 、弯曲模的凹模圆角半径的大小应该一致，否那么在弯曲时容易使坯料产生滑动，从而影响工件的尺寸精度。 2 、凹模的圆角半径不能太小，否那么会引起弯曲件的局部变形和变薄，影响工件的外表质量。 3 、注意防止弯曲过程中坯料的偏移，为此可以采取以下措施： 1 、弯曲前坯料应有一局部处于弹性压紧状态，然后再弯曲。 2 、尽量采用毛坯上的孔定位。 4 、注意防止弯曲过程中工件变形 1 、多角弯曲时，模具设计要尽量使各个弯角的变形不在同时进展。 2 、模具设计十，应能保证模具弯曲到下死点时，能对坯料有校正的作用，即实现校正弯曲。 3 、模具构造设计应充分考虑到消除回弹的影响。 5 、对于形状复杂的弯曲件需要多方向进展弯曲时,应把弯曲动作分解,并选择适宜的机构来实现分解的弯曲动作。 6 、尽量使弯曲件弯曲后取件平安、方便。 7 、模具应该有足够的刚性，并以合理的模具构造保证工件变形，是提高模具耐用度的重要环节。 8、常用弯曲模的凹模构造形式有哪些？    1 回转式弯曲凹模    2 斜楔式凹模    3 摆动式凹模    4 滑轮式凹模    5 可换式凹模    6 折板式弯曲凹模
