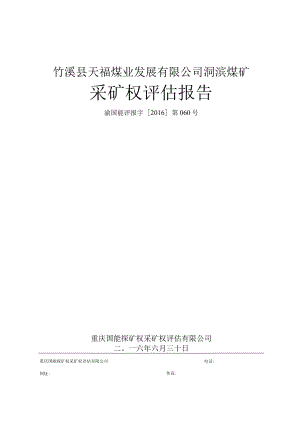

竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告.docx

竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告渝国能评报字2016第060号重庆国能探矿权采矿权评估有限公司二。一六年六月三十日重庆国能探矿权采矿权评估有限公司电话:网址:传真:竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告渝国能评报字2016第060号项目名称：竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告编号：渝国能评报字2016第060号委托单位：湖北省国土资源厅评估机构：重庆国能探矿权采矿权评估有限公司报告提交日期：2016年6月30日竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告摘要评估对象：竹溪县天福煤业发展有限公司洞滨煤矿采矿权。评估范围：评估范围为省国土资源厅关于竹溪县天福煤业发展有限公司洞滨煤矿变更矿区范围的函(鄂土资函201250号)确定的矿区范围。矿区范围由10个拐点圈定，开采标高由+130Om+900m,矿区面积0.9322km2o评估委托人：湖北省国土资源厅。评估机构：重庆国能探矿权采矿权评估有限公司。评估目的：湖北省国土资源厅在办理竹溪县天福煤业发展有限公司洞滨煤矿采矿权变更登记过程中，涉及新增资源储量问题。根据国家相关规定，需对新增资源储量的采矿权价值进行评估。本次评估即是为实现上述目的而为湖北省国土资源厅处置该采矿权价款提供公平、合理的参考意见。评估基准日：2016年2月29Bo评估方法：收入权益法。评估主要参数：根据湖北省竹溪县洞滨矿区煤炭2011年度资源储量报告(截止2011年12月底)，截止2011年12月底，矿区范围内的保有资源储量(122b+333)109.70万吨。截至评估基准日，矿区范围内保有资源储量(122b+333)109.70万吨，其中(122b)61.10万吨，(333)48.60万吨。评估利用的资源储量85.58万吨，可开采储量40.08万吨；生产规模9.00万吨/年，储量备用系数1.4,矿山服务年限3.18年，本次评估计算年限为3年3个月。产品方案：原煤；原煤不含税销售价格为472.72元/吨；正常年销售收入4,254.48万元，折现率为8%,采矿权权益系数3.8%。评估结论：本公司在充分调查、分析和询证评估对象的基础上，依据科学的评估程序，遵照中国矿业权评估准则，按照收益途径评估方法规范(CMVS12100-2008)和参照矿业权价款评估指南(CMVS20100-2008),选取合理的评估方法和参数，经认真估算，确定竹溪县天福煤业发展有限公司洞滨煤矿采矿权在评估基准日时点(2016年2月29日)的评估价值为440.40万元，大写人民币肆佰肆拾万肆仟元整。应缴纳采矿权价款：本次采矿权评估价值为440.40万元,评估利用可采储量为40.08万吨，未进行价款处置的可采储量为3.75万吨，则矿山应缴纳的采矿权价款二440.4(40.08)<3.75=41.21(万元)。故竹溪县天福煤业发展有限公司洞滨煤矿本次应缴纳采矿权价款为41.21万元，大写人民币肆拾壹万贰仟壹佰元整。评估有关事项声明：本评估结论的使用有效期为一年，即从评估基准日起一年内有效。超过一年此评估结论无效，需重新进行评估。本评估报告仅供委托方为本报告所列明的评估目的以及报送有关主管机关审查而作。评估报告的使用权归委托方所有，未经委托方同意，不得向他人提供或公开。除依据法律须公开的情况外，报告的全部或部分内容不得发表于任何公开的媒体上。重要提示：以上内容摘自竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告，欲了解评估项目的全面情况，请认真阅读采矿权评估报告全文。法定代表人:项目负责人：注册矿业权评估师:重庆国能探矿权采矿权评估有限公司二O一六年六月三十日报告摘要报告正文1 .矿t¾W勾!未赦铿。2 .评估飙知业权错误!未定汨维3 .谛古目的鹘!未被燧。4 .评胡像和范围、矿i史沿郸睬T权价超椭况,错谢未定义镂。5 .评（古基准日错谢未定好签。6 .、洲古原则鹘!未被燧。7 .刑古幡!未敢铿。8 .矿产资源勘查和开发榔兄错误!未定义书签。9 .矿和牛未10 .诏古试呈!未敬铿。H.Wo法献!铿。12. 济#fc健触!未敢铿。13. 技杉济戮（评述错误!未定义书签。14. 甜旨楸口fc献!铿。15vIfI16 ,矿山獭纳WIX价款错误!未定义摊。17 .评估假设条件错误!未定义书签。18 .檄IJW页说明献!未被燧。19 .矿业权评估结论使用限制错误!未定义书签。20 .雨甜艮告殿日献!未敢铿。21 .诏古责tt簸!未被燧。附表目录!未W。附件目录髓!未敢铿。附图目录竹溪县天福煤业发展有限公司洞滨煤矿采矿权评估报告渝国能评报字2016第060号重庆国能探矿权采矿权评估有限公司受湖北省国土资源厅的委托，根据国家有关矿业权评估的规定，本着客观、独立、公正和科学的原则，按照公认的矿业权评估方法，对竹溪县天福煤业发展有限公司洞滨煤矿采矿权在2016年2月29日时点的价值进行了评估。本公司评估人员对矿山及煤炭市场进行了调查并通过对矿床地质、矿山技术经济数据的综合分析与研究，确定了本次采用的评估方法、评估参数后，对委托评估对象在评估基准日所表现的市场价值作出了公允反映。现将评估情况及评估结论报告如下：1 .矿业权评估机构机构名称：重庆国能探矿权采矿权评估有限公司；住址：重庆市渝中区五四路1号(时代豪苑)C栋251#；法定代表人：李正明；探矿权采矿权评估资格证书编号：矿权评资2008001号；统一社会信用代码：979595Po2 .评估委托人及矿业权人2.1 评估委托人评估委托人：湖北省国土资源厅。2 .2矿业权人矿业权人：竹溪县天福煤业发展有限公司；企业法人营业执照注册号：093(1-1)；住所：竹溪县丰溪镇界梁村四组；法定代表人：韩敏庭；类型：有限责任公司（自然人投资或控股）;注册资本：壹仟万圆整；成立日期：2009年10月30日；营业期限：长期；经营范围：煤炭信息服务（筹建，筹建中不得从事任何经营活动）。3 .评估目的湖北省国土资源厅在办理竹溪县天福煤业发展有限公司洞滨煤矿采矿权变更登记过程中，涉及新增资源储量问题。根据国家相关规定，需对新增资源储量的采矿权价值进行评估。本次评估即是为实现上述目的而为湖北省国土资源厅处置该采矿权价款提供公平、合理的参考意见。4 .评估对象和范围、矿业权历史沿革和采矿权价款缴纳情况4.1 评估对象和范围本次评估的对象为竹溪县天福煤业发展有限公司洞滨煤矿采矿权。本次评估范围为省国土资源厅关于竹溪县天福煤业发展有限公司洞滨煤矿变更矿区范围的函（鄂土资函201250号）确定的矿区范围。根据该文件，矿区范围由10个拐点圈定，开采标高由+1300m+900m,矿区面积0.9322kn?；拐点坐标如下：矿区范围拐点坐标表（1980西安坐标系）拐点编号XY拐点编号XY1.51.516.37.442.53.537.02.023.53.538.52.524.02.619.51.515.26.8810.51.51本次评估范围与竹溪县天福煤业发展有限公司洞滨煤矿占用储量登记书（湖北省国土资源厅，2013年11月7日）、竹溪县天福煤业发展有限公司洞滨煤矿矿产资源开发利用方案（2015年变更）（湖北盛源矿山设计有限公司，2015年11月）及其审查意见等完全一致。4.2矿业权历史沿革根据湖北省安全生产委员会办公室文件关于调整十堰市部分煤矿整顿关闭和资源整合方案的批复（鄂安办200770号）,原竹溪县洞滨煤矿、竹溪县丰溪镇刘麻子湾煤矿、竹溪县丰溪镇开元煤矿、竹溪县丰溪镇界岭煤矿四矿整合，整合后企业名称为竹溪县天福煤业发展有限公司洞滨煤矿，关闭竹溪县丰溪镇刘麻子湾煤矿、开元煤矿和界岭煤矿。2008年10月15日，湖北省国土资源厅以“鄂国土资变200898号”对整合后的矿区范围进行批复。原各矿矿区范围及整合后矿区范围拐点坐标见下表。矿区范围拐点坐标表原开元煤矿登记拐点坐标（1954坐标系）拐点坐标（1980西安坐标系）点号X（北坐标）Y（东坐标）点号X（北坐标）Y（东坐标）11.514.50322.516.51033.514.51044.512.505面积：0.1604km2,限定开采标高1410-900m原界岭煤矿登记拐点坐标（1954坐标系）另点坐标（1980西安坐标系）点号X（北坐标）Y（东坐标）占号八、QX（北坐标）Y（东坐标）11.517.51022.521.51533.516.52044.510.512面积：0.1422km2,限定开采标高1280-900m原刘麻】P湾煤矿登记拐点坐标C1954坐标系）另点坐标（1980西安坐标系）点号X（北坐标）Y（东坐标）点号X（北坐标）Y（东坐标）11.523.51422.528.52033.524.52344.521.516面积：0.262妹m2,限定开采标高1280-900m原洞滨煤矿登记拐点坐标C1954坐标系）另点坐标（1980西安坐标系）占号X（北坐标）Y（东坐标）占号八、JX（北坐标）Y（东坐标）11.526.52022.527.52233.526.52544.524.521面7积：0.0634km2,限定开采标高1150-1050m原四家煤矿整合后，湖北省竹溪天福煤业发展有限公司洞滨煤矿新划定的矿界范围及拐点坐标（1980西安坐标系）点号XY点号XY1.514.5102.527.5263.526.5304.516.5225.512.5126.513.511面积0.9013km2开采标高+130Om至+90Om在矿业权核查中发现，整合后矿井主斜井位于矿界外，为保证开采的合法性，2011年11月竹溪县天福煤业发展有限公司申请变更矿区范围，2012年1月12日，湖北省国土厅下发“省国土资源厅关于竹溪县天福煤业发展有限公司洞滨煤矿变更矿区范围的函”（鄂土资函201250号）。新的矿区范围由10个拐点坐标圈定，开采标高由+130Om+900m,矿区面积0.9322knA调整后的矿区范围如下：调整后的矿区范围拐点坐标（1980西安坐标系）点号XY点号XY1.51.512.53.533.53.534.02.615.26.886.37.447.02.028.52.529.51.5110.51.51面积：0.9322km2,开采标高+1300-+90Om4. 3采矿权价款缴纳情况根据竹溪县国土资源局关于对竹溪县丰溪洞滨开元等二十家煤矿确认有偿出让价款的会议纪要（竹溪县国土资源局，2005l号，2005年3月27日）、十堰市国土资源局关于对竹溪县洞滨等二十家煤矿采矿权价款的确认书（十国土资矿认字2005l号，十堰市国土资源局，2005年4月18日）和整合前原四个煤矿的采矿许可证，竹溪县天福煤业发展有限公司洞滨煤矿整合前原四个煤矿采矿权价款实行每五年一次，分批缴纳价款的出让方法，其出让年限、核定价款、价款总额情况见下表：整合前原四个煤矿价款缴纳情况表序号煤矿名称核实储量（万吨）申请年限（年）核定生产规模（万吨/年）核定价款（元/吨）本期价款总额（万元）1竹溪县丰溪镇开元煤矿56.5153.(X)0.8512.752竹溪县丰溪镇界岭煤矿36.9453.(X)0.8512.753竹溪县丰溪镇刘麻子湾煤矿33.5453.001.00154竹溪县洞滨煤矿5.5321.001.005.53经核实,原竹溪县洞滨煤矿实际已将核实储量5.53万吨的采矿权价款一次性缴纳，缴纳价款为5.53万元，实际出让年限为5年。以上采矿权价款由竹溪县国土资源局按照集体研究决定的方式确定，由十堰市国土资源局予以确认。2005年5月8日，四个矿山分别向竹溪县国土资源局缴纳了采矿权价款（见附件）。2005年6月13日，湖北省国土资源厅分别向四个矿发放了采矿许可证,采矿许可证有效期均为2005年6月至2010年6月。5 .评估基准日本项目的评估基准日确定为2016年2月29日。距离评估委托日期较近，该期间未发生大的变动，接近经济行为的实现日期。评估报告中计量和计价标准均为该基准日客观有效标准。6 .评估原则本采矿权评估遵循以下原则：(1)遵循独立、客观、公正和科学性、可行性的基本工作原则；(2)遵循地质勘查规范和采矿设计规范原则；(3)遵循矿产资源开发利用最有效利用的原则；(4)遵循采矿权价值与矿产资源及地质勘查资料相依托的原则；(5)遵循地质规律和资源经济规律的原则；(6)遵循矿业权价值与矿产资源相互依存的原则；(7)遵循持续经营、公开市场及谨慎原则；(8)遵循国家有关规范和财务制度的原则；(9)预期收益原则；(10)替代原则；(11)效用原则和贡献原则。7 .评估依据1 .1法律法规依据(1)中华人民共和国矿产资源法；(2)矿产资源开采登记管理办法(国务院令第241号)；(3)矿业权出让转让管理暂行规定(国土资2000309号)；(4)矿业权评估管理办法(试行)(国土资发2008174号)；(5)国家质量技术监督局1999年固体矿产资源/储量分类(GB/T17766-1999)；(6)矿业权评估收益途径评估方法修改方案；(7)国土资源部公告(2006年18号)“关于实施矿业权评估收益途径评估方法修改方案的公告”；(8)中国矿业权评估准则;(9)国土资源部公告2008年第6号国土资源部关于施行矿业权评估准则的公告；(10)国土资源部公告2008年第7号“国土资源部关于矿业权评估参数确定指导意见的公告“；(11)矿业权价款评估应用指南(CMVS20100-2008)；(12)矿业权评估报告编制规范(CMVS11400-2008)；(13)煤、泥炭地质勘查规范(DZT02152002)07 .2行为、产权及取价依据(1)竹溪县天福煤业发展有限公司营业执照；(2)矿业权评估工作委托函(鄂矿权评委201602号)；(3)湖北省竹溪县洞滨矿区石煤二OO三年度矿产资源/储量检测地质报告(竹溪县国土资源局，2004年11月)；(4)湖北省国土资源厅关于印发湖北省竹溪县洞滨矿区石煤2003年度矿产资源/储量检测地质报告核查意见书的函(鄂土资储核函20058号,湖北省国土资源厅，2005年1月11日)；(5)湖北省竹溪县洞滨矿区煤炭2011年度资源储量报告(截止2011年12月底)(武汉地质工程勘察院，2011年12月)；(6)省国土资源厅关于印发V湖北省竹溪县洞滨矿区煤炭2011年度资源储量报告(截止2011年12月底)审查意见的函(鄂土资储审函201257号，湖北省国土资源厅，2012年11月1日)；(7)竹溪县天福煤业发展有限公司洞滨煤矿占用储量登记书(湖北省国土资源厅，2013年11月7日)；(8)湖北省竹溪县洞滨矿区洞滨煤矿2013年度矿山矿产资源储量报告(湖北荆襄豫矿产资源开采安全技术有限公司，2014年4月20日)；(9)省国土资源厅关于竹溪县天福煤业发展有限公司洞滨煤矿变更矿区范围的函(鄂土资函201250号，湖北省国土资源厅，2012年1月12日)；(10)竹溪县天福煤业发展有限公司洞滨煤矿矿产资源开发利用方案(2015年变更)(湖北盛源矿山设计有限公司，2015年11月)；(11)湖北省矿业联合会关于发送“竹溪县天福煤业发展有限公司洞滨煤矿矿产资源开发利用方案(2015年变更)审查意见”的函(鄂矿专评采函20164号，湖北省矿业联合会，2016年1月18日)；(12)竹溪县国土资源局关于对竹溪县丰溪洞滨开元等二十家煤矿确认有偿出让价款的会议纪要(竹溪县国土资源局，2005l号，2005年3月27日)；(13)十堰市国土资源局关于对竹溪县洞滨等二十家煤矿采矿权价款的确认书(十国土资矿认字2005l号，十堰市国土资源局，2005年4月18日)(14)原竹溪县洞滨煤矿、竹溪县丰溪镇刘麻子湾煤矿、竹溪县丰溪镇开元煤矿、竹溪县丰溪镇界岭煤矿价款缴纳凭证；(15)原竹溪县洞滨煤矿、竹溪县丰溪镇刘麻子湾煤矿、竹溪县丰溪镇开元煤矿、竹溪县丰溪镇界岭煤矿2005年颁发的采矿许可证；(16)竹溪县天福煤业发展有限公司洞滨煤矿采矿许可证(证号:C,有效期:自2014年10月9日至2015年10月9日)；(17)评估人员现场核实收集和调查的其他资料。8,矿产资源勘查和开发概况8.1 矿区位置、交通湖北省竹溪天福煤业有限公司洞滨煤矿位于南秦岭印支褶皱带金鸡复向斜白河褶皱东南缘竹溪带南段，该煤田位于县城南部，隶属于竹溪县丰溪镇界梁村。地理坐标：东经109°36'70.6"109°35,35.8",北纬35o18,31.3,35°18,35.6o矿区距竹溪县城约120km,距竹山县城210km,距陕西省的镇平县40km,交通较便利。（详见交通位置图）。©203ij>4E-45II6II7II85I9I、½erftsrm2、县人民政府驻地s、乡、软人即R府驻雉4、帽界6、峡融6、千段公路7、步恒公路8、IC星公跆9、#区洞滨煤矿交通位置图8.2 矿区自然地理与经济概况本区地貌属于构造剥蚀中低山区，区内冲沟发育，坡度较大，植被茂密，海拔标高+1078+1562.6m,相对高差484.6m,地形较陡峻。本区属北温带大陆性气候，冬季寒冷，夏季炎热，秋季凉爽早霜降，昼夜温差较大。秋冬季多西北风，春夏多东南风。据竹溪县气象站长年观测资料：年平均气温16；多年平均降雨量3540mm；多年平均蒸发量1600mm；极端最大风速15ms,平均风速2.5ms;最大冻土深度0.56m。矿区附近有煤炭、供电、小型加工业等企业，区内以农业为主导产业,农作物以稻谷、玉米、小麦、土豆为主，盛产木耳、香菇、茶叶等经济作物。当地的煤炭开采历史悠久，是本地的主要经济支柱。矿区地震基本烈度为Vl度，地震加速度值为0.05g,地震动反应谱特征周期值为0.35S,属微震多、震源弱、破坏强度小的弱震区。8.3 以往地质工作1966年，湖北省第十四地质队在本区进行铜矿、“321”矿普查的同时，即对煤矿（包括石煤）进行初步调查。1970年组织专业分队对竹溪大沟煤矿进行系统普查。1971年对洞滨煤矿详查的同时，对洞滨一带煤炭资源进行了踏勘调查，初步认为矿区有进一步工作必要。1978年，湖北省第五地质队进一步在长高矿区附近作了初步普查。1985-1986年,湖北省鄂西北地质矿产调查所在矿区西段开采较盛的长约3km（洞滨矿段西段）进行详查，1987年提交了“湖北省竹溪县洞滨煤矿详查地质报告”，求得C+D级煤储量36万吨，并指出沿洞滨背斜向东是寻找本类型优质煤的有利地区。报告经湖北省地质矿产局审查，省局于1990年8月7日以鄂地审199020号下发“对湖北省竹溪县洞滨煤矿详查地质报告的审查意见”批准无烟煤C+D级储量36.0万吨。19921993年,鄂西北地质矿产调查所对本矿区东部撒水河至白马洞一带长约8km进行了地质普查，编写有“湖北省竹溪县瓦沧白马洞一撒水河煤矿普查报告”，估算D级储量41.7万吨。1997年10月，湖北省煤田125地质队，在鄂西北地质矿产调查所前后几次工作的基础上，在矿区中部云雾溪至戈边河一带长约IOkm地段进行地质矿产调查，并提交调查报告，预算地质储量808万吨。2004年11月，襄樊地源矿业开发有限公司提交了湖北省竹溪县洞滨石煤矿区2003年度资源储量检测地质报告，核实各类煤炭资源储量6084千吨，其中，历年开采，损失煤炭资源储量377千吨；保有煤炭资源储量5707千吨（122b类基础储量418.2千吨，333类资源量5288.8千吨）。湖北省国土资源厅于2005年1月11日以鄂土资储核函20058号下发了“湖北省国土资源厅关于印发湖北省竹溪县洞滨石煤矿区2003年度资源储量检测地质报告核查意见书的函”。2011年12月，武汉地质工程勘察院编制了湖北省竹溪县洞滨矿区煤炭2011年度资源储量报告（截至2011年12月底），洞滨煤矿保有储量1097千吨,其中122b:611千吨,333:486千吨。湖北省国土资源厅于2012年11月1日以鄂土资储审函201257号下发了“省国土资源厅关于印发湖北省竹溪县洞滨矿区煤炭2011年度资源储量报告（截至2011年12月底）审查意见书的函”。8.4 矿区地质8.4.1 地层区内地层由老到新依次为：震旦系上统灯影组；寒武系下统牛啼塘组及第四系。具体如下：（1）震旦系上统灯影组上段（Z2df）：灰一灰白色中厚层状白云岩，组成洞滨背斜核部。由于褶皱枢纽的起伏和沟谷切割地形的变化，该层地表出露不连续。上部常见薄层状白云质灰岩夹薄至中厚层状硅质岩或互层，局部地段夹炭质硅质板岩或劣质煤线。未见底，出露厚度40120m。（2）寒武系下统牛啼塘组（n）:分上、下两段。上段又可分两个亚段，下亚段为含煤岩系。寒武系下统牛啼塘组下段（W）:黑色薄层硅质岩夹硅质板岩,底部局部夹白云质灰岩，顶部常见炭质板岩夹层。该层层间褶皱极发育，故其厚度变化较大，厚20120m。与下伏灯影组接触为平行不整合关系。寒武系下统牛啼塘组上段（eg?）：可分为两层，下部第一层（12-1）和上部第二层（I12-2）°第一层（1n2-）:含煤岩系，总厚度在694918m之间。根据岩性变化、岩石组合及含煤特征将其划分为4个韵律层，每个韵律基本由上、下两部组成。第二层（n"）:泥质板岩，灰绿一黄绿色，泥质结构，页片状构造。该层以厚度大（未见顶）、不含炭质与下伏煤系地层相区别，矿区所见厚度在91377m之间。（3）第四系残坡积物及河流冲积淤积物。厚度不大，一般05m之间。8.4.2 构造本区大地构造位于青峰断裂以南，隶属扬子地台。矿区构造主要为洞滨一澈水河倒转背斜，断裂构造主要有EW向和NNW向两组，断层对煤矿层起着一定破坏作用。（1）褶皱洞滨一澈水河倒转背斜，纵贯全区,背斜轴向略呈弧形弯曲总体方向为255。，褶皱轴面向南倒转，走向近东西，背斜枢纽总体西倾，倾伏角不明。核部地层主要震旦系上统灯影组上段中厚层白云岩夹硅质岩，西部为下寒武统牛蹄塘组下段硅质岩，两翼为下寒武统牛蹄塘组上段第一、第二层。背斜西延至澈水河以西25Om处向西倾没。受该背斜影响，次级褶皱构造发育，其中以靠近核部的灯影组薄层状岩石最甚，并多形成尖棱状褶曲；含煤层亦发生了不同程度的褶皱构造，但其受挤压的强度明显减弱，多形成一些产状平缓的开阔褶曲，这些次级褶曲的轴面劈理南倾，即与洞滨一澈水河倒转背斜的轴面倾向一致。(2)断裂矿区断裂构造较为发育，主要为脆性断层，按其展布方向大致可分为近EW向和NNW向两组。EW向断层以F4断层为代表，位于倒转背斜北翼煤层的底板，走向近东西，纵贯全矿区，与背斜为同期产物。并稳定沿煤层底界延伸，断层面一般呈舒缓波状，部分段因受晚期构造挤压，结构面被改造成凸凹不平之形状，即为煤岩在应力作用下发生塑性流动的结果，但其连续性并未受到破坏，该断层面稳定北倾，产状宏观变化与煤层一致，即走向在260°左右，倾角一般在55°-75°之间。断层南盘岩层普遍发生轴面南倾的小褶皱，并往往呈弧形弯曲，反映其在断层形成以后再次发生了形变。根据上述特征，该断层经历了先张扭后挤压的变形过程式，表现为早期为一北盘相对下降，南盘作为活动盘上升核部(上隆作用)的正断层，随后，来自核部的侧向挤压余力，使南盘岩层和极易于发生形变的煤层以及两者间的断层面受到了进一步地改造，而异致现今的面貌。F4断层多处被后期NNW向走向断层错开而发生位移，并见有断层角砾岩，宽14m左右。NNW向断层在矿区三个矿段内均有分布，走向近北北西，南端略向南东偏转，断层规模在IKm左右，属平推断层。东盘向北推移，西盘相对向南推移，煤层相对位移18Om左右，落差约80m左右。为Fl断层的次级派生构造，浮土覆盖厚，断层面产状无法测定。1.1.1 5煤层特征及煤质1.1.2 含煤地层矿区含砾岩系为寒武系下统牛啼塘组上段第一层。根据岩石组合、煤层空间位置及柱状对比，将其划分为4个韵律层，由下向上介绍如下：（I）第一韵律层：分上、下两部分。下部为粉砂质板岩，位于含煤岩系的底部，与下伏牛啼塘组下段薄层硅质板岩间接触界面不清，区域上为平行不整合关系。岩性为灰色，变余细粉砂质结构、显微变晶结构，板状构造。变晶矿物主要为石英、云母等。厚度3287m。上部为含炭泥质板岩。暗灰色，变余泥质结构、显微变晶结构，板状构造。劈理发育，新生矿物云母等沿板理面定向排列。本层部分地段靠近顶部或底部分别见有数厘米至十几厘米的高炭质板岩夹层，局部相变成劣质煤线。该层厚度28112m。（2）第二韵律层：分上、下两部分。下部泥质粉砂质板岩；含炭、暗灰色，变余细粉砂质结构、显微变晶结构，板状构造。新生矿物有石英、云母等。厚度4274m。上部含泥质粉砂质板岩，岩性与第一韵律层上部相同，底部含有煤层，编号I煤。本层厚度72112m。（3）第三韵律层：分上、下两部分。下部泥质粉砂质板岩，岩性同第二韵律层下部，厚度3696m。上部以泥质板岩、炭质泥质板岩为主，次为钙质板岩、泥灰岩。炭质泥质板岩中普遍含微量细粒黄铁矿；钙质板岩有不同程度的粉砂感，实为钙质变晶所致；泥灰岩一般呈灰一浅灰色，风化后呈褐色，细粒和泥岩状结构、块状构造，多呈条带、透镜或薄层状夹于钙质板岩或炭质泥质板岩中。该层中有三个煤层，编号为H、III、IV煤，其中II煤为矿区主要煤层。三个煤层如详细划分，应分别处于更小一级韵律的底部，因岩性差异甚小，间距较近，未进一步细分。本层厚度122-222m.煤层呈近东西走向，倾角位于60-75°之间，II、III、V煤在地表连续性较好，I、IV煤连续性较差。（4）第四韵律层：分上、下两部分。下部泥质粉砂质板岩，岩性与前述几个韵律层的下部相同。厚度73138mo上部含炭泥质板岩、钙质板岩夹泥灰岩，本层中有一层煤，编号为V煤。该层与上述几个韵律层的上部相比，则泥灰岩夹层多而普遍，局部见灰岩透镜体，是整个含煤岩系中含碳酸盐岩最多的一个层位。该层厚度58216mO1.1.3 可采煤层矿区共见5个煤层，以II煤为主，In煤次之，V煤在地表连续性较好，但煤质较差，I、IV煤连续性差，厚度薄，局部有可采价值。煤层直接顶底板多为含炭泥质板岩，少数为含炭钙质泥质板岩，有时为高炭质板岩。由于构造挤压，煤层与顶底板围岩产状常见不协调现象。各煤层情况如下：（1） I煤层：位于第二韵律层底部。厚度薄连续性差，局部相变为高炭质板岩。全区断续分布，厚度一般5-20cm,厚者可达30Cm以上。煤中除因构造挤压发育有方解石细脉外，一般不含原生夹砰，为暗煤组成的粉状煤，煤质尚佳。本煤在矿区内的界岭矿段、顺银矿段、姜家湾矿段及戈边河面房长槽矿段厚度较大，可开采。（2） II煤层：为矿区主煤层，占矿区总储量的65.26%。煤层位于含煤岩系的中部第三韵律层上部炭质泥质板岩中，下距I煤层大于200mo该煤层总体连续性好，几乎每个矿段均可见到，且绝大部分可采，原详查区探矿工程穿过该层见煤率93%o煤层受后期构造作用影响，形态复杂，沿走向、倾向多呈串珠状、透镜状、囊状和羽状。煤层厚度在0.25.72m之间，平均厚度0.8m,厚度变化系数225%,属变化极大类。(3)m煤层：该煤层位于含煤岩系第三韵律层中煤层上部，距煤层15-30m。煤层沿走向、倾向连续性较煤层差，时有相变为高炭质板岩或炭质板岩，钻孔见煤率为80%O煤层形态多呈透镜状、囊状，与顶底板间产状常见不协调状。煤层厚度变化极大，一般0.05-0.51m,最大厚度3.63m；煤层系简单结构类型，在构造加厚地段有时可见少量炭质板岩条带或团块。本煤大部地段不可采，现在开采的矿段有刘麻子湾、洞滨、长松高家湾及崎河联办等矿段。(4) IV煤层；位于矿区含煤岩系第三韵律层上部In煤层之上，相距40m左右。本煤层虽有较固定屋位，但多为几厘米的煤线，仅个别地段可达0.3Om以上。(5) V煤层：该煤位于含煤地层上部第四韵律层中部，为矿区最高位煤层。本煤层沿走向、倾向的连续性均较好，但厚度小，以一号老窿为例，是大厚度L(M)m,最小0.10m,平均0.30m。厚度变化系数89.6%。煤层结构复杂，表现为煤中断续可见炭质板岩夹肝和方解石细脉，煤质较差，少有采煤老胴。8.5.2煤质(1)煤的物理性质镜下观察有机质成份主要为丝质组，极少量半镜质组和镜质组。经六个样品统计，有机质占总组份的56.1-87.2%,平均67.0%。无机组份以粘土矿物和方解石为主，次为极少量黄铁矿等。(2)煤岩特征：本煤肉眼观察以暗煤为主、次为丝炭，半暗型，丝绢一土状光泽。片理面因构造磨擦而呈玻璃一沥青光泽，鳞片状构造。性脆，易碎，滑感强，严重污手。易引燃，具微焰，燃烧彻底，灰渣粉末状。(3)煤的化学成分：矿区先后共采集煤层煤样40件，其中详查工作中所采22个由省地矿局实验室研究所分析，其余18个先后分别由竹溪县化工厂和哪阳地区燃化局分析。现将实验研究所分析样品结果统计如下。煤样测试结果统计表煤层号样品数测试结果.广）Wf(%)Ag(%)Vf(%)Qdt,(MJAg)Sq'(%)Cgdf(%)II124.08-0.341.769.57-29.4316.077.13-1.654.3134.1630.5033.060.75-0.090.2386.7362.2578.09III35.00-1.012.7027.34-7.2915.354.873.493.9734.20-33.0033.630.48-0.130.2687.2267.0478.29IV11.3126.243.4031.470.3564.32从煤岩物征和化学分析结果可看出，本煤属优质无烟煤，有着较广泛的用途。8.7矿山开发利用现状竹溪县天福煤业发展有限公司洞滨煤矿属原四家小煤矿（洞滨煤矿、开元煤矿、刘麻子湾煤矿、界岭煤矿）整合而成。矿井始建于1980年左右，原各矿年生产能力均为1万吨左右。各矿于2005年委托松宜矿务局设计院编制了开发利用方案进行了技术改造，当时设计年生产能力3.0万吨/年。原四家小煤矿开采主矿体为煤层，其它煤层由于煤质差、煤层薄，仅开采了一小部分，煤层开采也仅限于地表露头处。目前四个小煤矿内开凿有8个井口，分别为（老井口仍以检测时编号区分）：开元煤矿的主斜井、PDl,界岭煤矿的PD2,刘麻子湾煤矿的主斜井、回风斜井、XJl,洞滨煤矿的主平砸1、XJ2o其中PDl、PD2、XJl、XJ2以上煤层基本已采出，大部分井巷破坏严重，深部资源尚未动用。2（）04年至2011年底，洞滨煤矿开采142千吨，消耗189千吨，回采率75%o自2012年1月至今，矿井正进行“3改6万吨/年”改扩建的建设工作，未进行采煤活动。9.矿床开采技术条件9.1 水文地质条件矿体多在当地侵蚀基准面以上，矿区地表、地下补给来源主要为大气降水，地形条件有利于自然排水，不利于地下水的补给和储存。矿床充水主要受含水层埋臧条件控制，矿床在不同的含水层及不同的埋臧深度中采掘时，其矿床充水均不同，地貌特征、地质构造的性质及复杂程度均可能影响矿床充水，但也要注意人为因素的影响，如回采后顶板冒落，钻孔封闭止水不好，都可能导致沟通上部含水层(带)造成矿床突水。综上所述，矿区水文地质条件属简单类型。9.2 工程地质条件根据含矿地层的岩石种类和其结构类型，可将矿区内划分3个工程地质岩组：以第四系坡残积物冲积物为主的松软土体工程地质岩组、地表风化软层类工程地质岩组和半坚硬岩类工程地质岩组。(1)松软土体工程地质岩组主要为第四系残坡积-冲积物粘性土工程地质岩组，该岩组以粘土、亚粘土、含砾亚粘土为主，分布于沟谷及山坡坡角处，厚0.5-18.5m°(2)风化软层类工程地质岩组一般指地表至埋深O-3Om的基岩风化层，其特征是由表层向下风化程度逐渐变弱，岩石稳固性较差。(3)半坚硬岩类工程地质岩组以板岩和白云岩为主，新鲜岩石较坚硬，整体性较强。矿体顶板多为板岩和白云岩，局部顶板白云岩，中厚层.厚层状，微细粒结构，块状构造，夹薄层钙质白云岩，厚度大于38m。底板为板岩，主要为钙质板岩，中上部夹硅质板岩，板状构造，厚度约190m,据附近同类矿山岩石的单轴饱和抗压强度为40MPa,均属于半坚硬岩类工程地质岩组，顶、底板较为坚固，一般不可能引起山体地表开裂及塌陷。综上所述，矿区工程地质条件属中等类型。9.3 3环境地质条件(1)矿区环境地质特征该矿为多年地下开采的老矿山，自然灾害对煤炭开采造成的影响不大，但由工程经济活动中诱发的矿山环境地质问题渐渐凸现出来，主要表现在：矿区地面工业场地、主、风井及生活区的建设。由于矿山道路开通，平整土地、施工建房，造成施工区域内地表植被遭到了一定程度的破坏；矿山长期煤层地下开采，致使局部地面沉陷，产生地裂缝，造成地表水及地下水污染等。(2)地震与矿区稳定性矿区地震基本烈度为Vl度，地震加速度值为0.05g,地震动反应谱特征周期值为0.35S,属微震多、震源弱、破坏强度小的弱震区。(3)地质灾害地面沉陷
