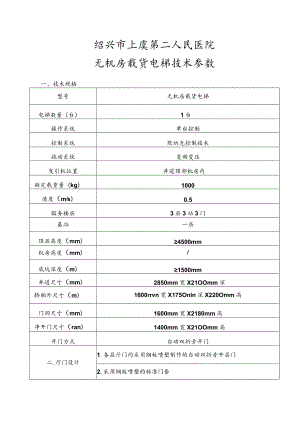

绍兴市上虞第二人民医院无机房载货电梯技术参数.docx

绍兴市上虞第二人民医院无机房载货电梯技术参数一、技术规格型号无机房载货电梯电梯数量（台）1台操作系统单台控制控制系统默纳克控制技术拖动系统变频变压曳引机位置井道顶部机房内额定载重量（kg）1000速度（ms）0.5服务楼层3层3站3门基站一层顶层高度（mm）4500mm机房高度（mm）/底坑深度（m）1500mm井道尺寸（mm）2850mm宽X21OOmm深轿厢外尺寸（m）1600vn宽X175Onln深X220Omm高门洞尺寸（mm）1600mm宽X2180mm高净开门尺寸（ran）1400mm宽X21OOmm高开门方式自动双折旁开门二.厅门设计1.各层厅门均采用钢板喷塑制作的自动双折旁开层门2.采用钢板喷塑的标准门套3.各层侯梯厅门旁设有电子数码层楼显示器及微动按钮配发纹不锈钢面板组成的一体化呼梯装置。三、轿厢设计1.轿厢内前壁、侧壁、后壁、轿门均采用钢板喷塑2.配置日光型照明装置3.设报警装置（轿顶配置警铃、轿内设电话）和低噪音通风装置4.轿厢地板为花纹钢板四、电力提供1.动力电源：a）电压：380V±7%b）频率：50HZC）35线制.零线和地线始终分开2.照明电源：a）电压：220Vb）频率：50HZC）相整：单相无机房载货电梯功能表五、标准功能序号名称说明1自动运行电梯在无人操控的情况下，按照乘客给出的指令自动完成关门、启动、停车、开门等动作,将乘客送至目的地。2锁梯服务将钥匙开关旋至停梯位置，电梯便停止工作，同时切断轿厢照明。3检修操作进入检修状态，电梯只能以检修速度，点动运行4到站自动开门轿厢平层后，电梯自动开门。5自动延时关门电梯到站自动开门到位后，延时预先设置的时间后自动关门。6本层厅外开门如本层召唤按钮被按下，轿门自动打开7开门按钮开门电梯停在门区时，可按开门按钮使门重新打开8重复关门执行关门指令后，在规定时间内门锁不通，则重新开门后再关门9冗余指令自动取消电梯完成上行或下行方向最远端服务,会自动清除轿内所有指令，以提高运行效率。10慢速自救运行因故障造成电梯停靠在非门区，只要安全条件成立会自动以返平层速度就近停层。11人机对话操作界面通过人机接口操作可以完成系统运行状态实时监控、系统参数设置等功能12运行故障历史记录可记录10条最近发生的故障，包括发生先后次序、故障代号等信息。13实时状态监控可以监视每一层的呼梯信号、电梯的运行方向、当前楼层、运行状态、轿厢平层时的门区态以及门机系统状态等情况。14门机开门受阻保护当系统发出开门信号20秒后尚未到位，则取消该次开门动作，以防门电机烧毁。15门锁短接保护在电梯开门到位时，若系统检测到门锁接触器接通，则故障报警，并取消快车运行，故障需断开门锁才能恢复。16超载保护当轿厢负载超过额定负载时，电梯不能关门，同时蜂鸣器鸣响。17满载直驶达到额定载荷时,只响应内选,不响应外召18防终端越程保护19门安全保护在过门过程中,光幕检测到在关门方向上有物体阻挡,则自州门.20五方对讲功能通过对讲机，可实现侨内，机房，轿顶，底坑和传达室的五话21应急照明停电时，自动打开轿内应急照明22消防员操作电梯消防返回以后，电梯只响应轿内一个指令，开关门只能点动六：服务提供：免费维保一年，7*24小时维修召唤服务，半小时内到场；根据院方需要，派专业工程技术人员到现场，协助解决土建中存在及出现的与电梯有关的问题；长期供应备件。七：价格及付款方式：1.本价格包括所有税费、免费保修、安装费、运输费及原电梯拆除费用；2.付款方式：安装验收合格后支付合同总价的90%；余款待1年保修期结束后7个工作日内付清。
