工业建筑太阳能光伏系统评价指标.docx

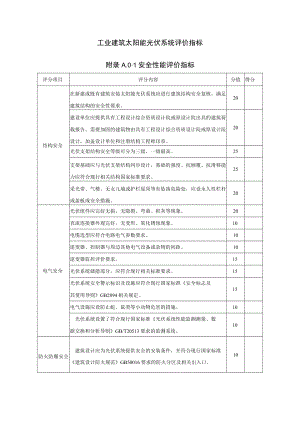

工业建筑太阳能光伏系统评价指标附录A.01安全性能评价指标评分项目评分内容分值得分结构安全在新建或既有建筑安装太阳能光伏系统应进行建筑结构安全复核，满足建筑结构的安全性要求。20建设单位应提供具有工程设计综合资质设计院或原设计院出具的建筑荷载报告。需要加固的建筑物由具有工程设计综合资质设计院或原设计院设计，加盖设计单位和注册结构工程师印章。20光伏支架结构安全等级可分为三级，一级最高。25支架基础应与光伏支架结构同步设计，基础的强度、抗倾覆、抗滑移能力应符合现行相关结构国家标准要求。25采光带、气楼、无女儿墙或护栏屋顶等有坠落危险处，应设永久性栏杆或盖板或安全措施。20电气安全光伏组件应完好无损，无隐裂、弯曲、积灰等现象。20直流连接器外观完好，无变形、氧化锈蚀现象。10电缆选型应符合电路电气参数要求。10逆变器、控制器与周边其他电气设备或杂物的间距。10逆变器监控评价要求。15光伏系统储能部分，应符合现行相关标准要求。15光伏系统安全警示标识及设施应符合现行国家标准安全标志及其使用导则GB2894相关规定。15电气设施应设防止蛇、鼠类等小动物危害的措施。10光伏系统设置了符合现行国家标准光伏系统性能监测测量、数据交换和分析导则GB/T20513要求的监测系统。10防火防爆安全建筑设计应为光伏系统提供安全的安装条件，并符合现行国家标准建筑设计防火规范GB50016要求的防火分区及相关出入口。10评分项目评分内容分值得分光伏构件的耐火等级应符合现行国家标准建筑设计防火规范GB50016中相关要求。20光伏系统采用的光伏组件或光伏构件的燃烧性能应符合现行国家标准。20光伏系统安装应避开爆炸危险场所，不得影响建筑之间的防火间距及消防疏散，应设置消防疏散通道。10光伏系统应设置自动灭火系统的设置应符合现行国家标准。10手提灭火器的设置应符合现行国家标准建筑灭火器配置设计规范GB50140的有关规定。10光伏系统应设置火灾感应装置，发生火灾时可自动或手动切断系统电源。15防水防腐安全混凝土屋面的防水层应完好、无损坏。15金属屋面的孔洞和紧固件应紧固牢固可靠，无渗漏水现象。15光伏系统具有结构防水功能，屋面系统不用做二次防水。20金属屋面的防腐应无破损，无腐蚀现象。15金属屋面的紧固件紧固点防腐应完好无损。15附录A.02耐久性能评价指标评分项目评分内容分值得分系统设计工业建筑屋面安装太阳能光伏发电系统时屋面的有效利用率大于60%o20光伏方阵的安装倾角与设计图纸一致。10在空气质量较差的地区，设置光伏组（构）件清洁系统。10在多雪地区，直接构成建筑屋面的光伏组件设置有人工融雪、清雪的安全通道。10结构设计光伏支架设计使用年限为25年，风荷载和雪荷载按现行国家标准建筑结构荷载规范GB50009中50年一遇的荷载数值取值。10彩钢瓦屋面安装应选用铝合金光伏导轨，材质选用6005-T5及以上规格，要求使用矩形导轨，混凝土屋面按照应选用碳钢光伏支架，材质选用Q235及以上规格。5铝合金支架应进行表面防腐处理，可采用阳极氧化处理措施，阳极氧化膜的最小厚度应符合现行国家标准光伏发电站设计规范GB50797的规定。5碳钢光伏支架采用热镀锌处理，镀锌层厚度不小于65um.5支架主要受力构件的钢板厚度不应小于2mm,连接件钢板壁厚不应小于3mm。彩钢屋面夹具安装如需破坏原有彩钢的，应使用防水垫片、补胶等防水处理。5光伏压块及夹具应选用铝合金材料，材质选用6005-T5及以上规格，阳极氧化膜按AA15级别管控。表面硬度标准韦氏硬度212HWo5豉混屋面混凝土基础块下方应敷设防水卷材（推荐SBS卷材），防水卷材各边至少比混凝土基础块大IOcmo5屋面混凝土基础块表面完整、形状规则，无蜂孔、无缺损。5评分项目评分内容分值得分使用U形螺栓进行预埋，U形螺栓使用热镀锌或不锈钢材质，外露螺纹。5光伏系统的防雷接地可与建筑物的防雷接地共用，引下线可采用直径不小于IOmnl的热镀锌圆钢或截面不小于25mm×4mm的热镀锌扁钢，且接地电阻应小于4Q。5系统电气设计光伏系统电能质量的电压偏差、电压波动、闪变、谐波和三相电压不平衡等电能质量指标应符合现行国家标准。10同一最大功率点跟踪器或逆变器所接太阳电池组件串、相同组件串中不同太阳电池组（构）件的电性能参数一致，其STC条件下最大功率、最大功率点电流的偏差小于±3%。10接入同一最大功率点跟踪器或逆变器的光伏组件串的朝向、安装倾角基本一致。5直流汇流箱、组串式逆变器宜靠近光伏方阵布置，室内布置的逆变器、汇流箱、变压器应设置散热通风措施。5电气二次过IOkV及以上电压等级接入电网光伏系统的监控系统应包括数据采集、数据处理、控制操作、防误闭锁、报警、事件处理、人机交互、对时、通信等基本功能，功能、性能应符合现行国家标准光伏发电站监控系统技术要求GB/T31366的有关规定。10监控系统可采用本地监控或远程监控方式，无人值守的建筑光伏系统应安装远程实时监控系统。10通过IOkV及以上电压等级接人电网的光伏发电系统配置的继电保护装置应符合现行国家标准继电保护和安全自动装置技术规程GB/T14285的有关规定。通过380V电压等级接入电网的光伏系统宜采用熔断器或断路器，可不配置专用的继电保护装置.010安全防火设施光伏系统安全防护设施宜包括：入侵报警系统、视频安防系统和出入口控制系统等，并能相互联动。系统应与火灾报警系统及其他紧急疏散系统联动，并满足紧急逃生时人员疏散的要求。10在人员有可能接触或接近光伏系统的位置，设置防触电警示标识5评分项目评分内容分值得分光伏系统在并网处设置并网专用低压开关箱（柜），并设置专用标识和“警告”、“双电源”等提示性文字和符号。5在人员有可能接触或接近光伏系统的位置，设置防触电警示标识。5施工质量混凝土工程的施工应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。钢结构工程的施工应符合现行国家标准钢结构工程施工质量验收标准GB50205的有关规定。铝合金工程的施工应符合现行国家标准铝合金结构工程施工质量验收规范GB50576的有关规定。5光伏发电系统支架连接部件的安装施工不应降低屋面的防水性能。施工损坏的屋面原有防水层应进行修复或重新进行防水处理。5支架安装质量要求。5现场宜采用机械连接的安装方式。当采用焊接工艺时，焊接工艺应符合相关要求。5电气设备安装时，应对设备进行编号；电缆及线路接引完毕后，应对线路进行标识，各类预留孔洞及电缆管口应进行防火封堵。5汇流箱安装质量要求。5逆变器安装质量要求。5电缆桥架和线槽安装质量要求。5光伏系统的防雷、接地安装质量要求。5运行维护光伏系统正式投运前，应编制现场运行与维护规程，并应对运行与维护人员进行培训，并光伏系统应建立管理制度、编写应急预案，管理制度及应急预案的关键条款应张贴在醒目位置。5屋面保持清洁完整，无积水、油污、杂物，通道和楼梯处的平台应无杂物阻塞。5运维通道要求。5附录A.03节能减碳、提高与创新评价指标节能减碳评价指标评分项目评分内容分值得分节能减碳单位面积日均发电量。100静态投资回收年限。50提高与创新评分项目评分内容分值得分提高与创新工业建筑太阳能光伏系统宜快速关断装置、优化器、直流弧监测等安全装置。40光伏系统的逆变器并网运行时，光伏逆变器具备直流拉弧检测(AFCI)功能。20能够识别光伏组件接头接点松脱、接触不良、电线受潮、绝缘破裂等原因而极易引起直流拉弧现象。20光伏系统具备故障诊断及分析功能智能化平台，智能化平台应包括各设备性能分析、发电性能分析、系统故隙报警、系统自动处置等功能。20
