    LED入门培训资料.ppt

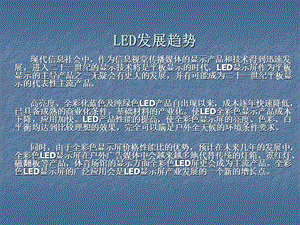

    LED发展趋势,现代信息社会中,作为信息视觉传播媒体的显示产品和技术得到迅速发展,进入二十一世纪的显示技术将是平板显示的时代,LED显示屏作为平板显示的主导产品之一无疑会有更大的发展,并有可能成为二十一世纪平板显示的代表性主流产品。高亮度、全彩化蓝色及纯绿色LED产品自出现以来,成本逐年快速降低,已具备成熟的商业化条件。基础材料的产业化。使LED全彩色显示产品成本下降,应用加快。LED产品性能的提高,使全彩色显示屏的亮度、色彩、白平衡均达到比较理想的效果,完全可以满足户外全天候的环境条件要求。同时,由于全彩色显示屏价格性能比的优势,预计在未来几年的发展中,全彩色LED显示屏在户外广告媒体中会越来越多地代替传统的灯箱、霓红灯、磁翻板等产品,体育场馆的显示方面全彩色LED屏更会成为主流产品。全彩色LED显示屏的广泛应用会是LED显示屏产业发展的一个新的增长点。,LED显示屏选择及分类,LED显示屏的种类较多,大致有以下四种分类法:一、按室内室外分类(室内,室外和半室外)模块(用于室内屏):按发光点直径可分为3.0mm、3.75mm、5.0mm模块及像素管(用于室外屏):按点间距可分为PH4、PH5、PH6、PH6.35、PH7.62、PH8、PH10mm、PH12、PH12.5、PH14、PH16mm、PH20mm等二、按工作方式分类,(脱机和联机)三、按颜色的数量分类,(单色,双色,彩色)不同类型显示屏用途不同,各有优缺点,可根据需要侧重选择。,一、LED屏按室内、室外分显示屏的差别,1、亮度不同 室内屏的发光亮度要比户外屏低出几倍到几十倍;把室内显示屏放在室外就像把电视机放在室外一样亮度不够。因此,户外屏必须采用超高亮度LED,而且为了进一步提高亮度和增加可视距离,在一个象素内往往要封装多只超高亮度LED。2、防护不同 户外屏须防(雨)水、防阳光直射、防尘、防高温、防风,防雷击等,而室内屏则无须考虑这些问题。半户外亮度比室内高,但比室外底,不防水。,二、LED屏按工作方式分类,LED显示屏按工作方式分为二大类:1、联机型,亦称全能型显屏,2、脱机型(非联机型),亦称智能型显示屏。联机屏,脱机屏和GPS无线屏基本显示功能相同。,联机屏与脱机屏的不同点,脱机型显示屏平时无需联接微机,显示屏有内置微电脑,能断电保存多幅画面,可脱离微机独立运行。屏内还有时钟芯片,可自动显示日历及时钟。当需要修改显示内容时,通过微机连接RS232,RS232转485(422),网络或GPS无线即可修改。而联机型显示屏则须联接一台微机方能工作;脱机型显示屏的操作非常简单,就象使用电灯一样简单方便。由于无需联接微机,减少了一个环节,也就减少了故障的可能性。联机型显示屏则需有人负责操作维护,特别是如果要制作动画节目,则需专门知识。,分为:单色、双色、彩色显示屏三种,单色显示屏每一象素点一般可为单红,单绿,单蓝等颜色,可显示各种文字。室内单色显示屏经济实用,只是色彩单一。双色显示屏每一象素点为2种颜色一般为红和绿、红和蓝,当红、绿两支发光二极管(或晶粒)同时发光时,即为黄色,故双基色可发出红、黄、绿三种颜色。但红和蓝同时发光时,即为紫色,每种基色有16X16级灰度=256或256X256级灰度=64K双基彩色屏色彩艳丽,可用于显示各种彩色文字、数据、图形、动画等;此外,还可与各种数据设备连接,显示实时动态数据和广告。双色显示屏颜色夺目,视觉效果鲜明,具有较佳的信息显示效用,是目前较为广泛使用的LED显示屏。彩色显示屏每一象素点内有一支发红,绿和兰色共三支发光二极管(或晶粒)。彩色灰度显示屏每一象素点有红、黄、绿颜色,每种基色有16X16级灰度=256或256X256X256级灰度=16777216种颜色。彩色灰度屏灰度层次丰富,表现力上乘。彩色灰度显示屏还可以显示照片、图象、三维图形、动画以及视频图象等更丰富多彩的内容,表现力更加细腻丰满,视觉效果更加逼真感人。彩色灰度显示屏亦称彩色视频显示屏。,三、LED屏按颜色数量分类,四、按LED管的单位密度大小分类,分为:普通密度、高密度显示屏两种,显示屏的密度与象素直径相关,象素的直径越小,显示屏的密度就越高。对于具体选型来说,观看距离越近,显示屏的密度就应越高,观看距离越远,显示屏的密度就可越低。室内型标准88发光二极管矩阵模块中,常用 的有几种密度模块:5mm3.7mm3.0mm(Xmm是指每一个发光象素点的直径为X毫米),5mm密度适中,价格便宜,是目前室内屏使用较多的一种,5mm显示屏每平方米约有17220只发光二极管;3.75mm密度较高,价格稍贵,一般在对密度要求较高的场合使用。3.75mm显示屏每平方米约有44320只发光二极管,密度比为 1:2.5,其价格比也基本相当此数。还有一种是3mm,每平方米约有62500只发光二极管,为高档的地方所用。,户外型发光二极管集束管尺寸较多,常用的有以下几种:PH10(每平方米10000点)PH12(每平方米6944点)PH12.5(每平方米6400点)PH14(每平方米5102点)PH16(每平方米3906点)PH20(每平方米2500点)不同密度的显示屏适用于不同的应用场合。列如:车站、码头、大的市场的出入口、电梯口的人流引导,使用PH10单色半户外显示屏。具有字体清晰,价格低廉、机群控制的优点.对于银行,商场等场合展示企业形象、广告等应用,要求价格低廉,使用3.75双基色显示屏.要求显示效果,使用PH7.62全彩色显示屏。,LED单元板常用元件,单元板一般由PCB板,8X8点阵使用丽晶(LJM),超亮(SBM),九洲(JZM),光谷(OVE),超发(CF)等品牌。室内全彩用8X8点阵(丽晶)或SMD贴片(有三合一和三拼一)三拼一红管 一般我们用厦门三安。兰、绿用杭州仕兰或台湾晶元,代替。户外和半户外的用LED灯管代替74HC245 74HC244 一般使用中盛 茂盛 飞利浦(NXP)等品牌74HC595 使用东科(DK)明微(SM)飞利浦(NXP)等(室内全彩和户外单元板用台湾聚积5026 5024或东芝62726等恒流驱动代替595)74HC04 中盛 138飞利浦(NXP)4953易信通 鑫弘诚。电阻 排阻 电容 电解电 排针(塑料套件主要用于户外)等元器件.,显示屏工作原理,根据LED显示屏结构的特点出发,LED显示屏大致可分为以下脱机和联机2种工作方式。LED联机显示屏由屏幕控制机、(一般用电脑)数据采集卡(发送卡)显卡 可视化数据转换线(DVI连接线)数据指令模块(串口线)等结合,通过网线或光纤把信号传输到接收卡上,再连接数据分配板(HUB板)把信号传输到LED电子显示屏。(屏幕控制机工作,显示屏才工作)LED脱机显示屏由屏幕控制机(电脑)数据指令模块(RS232 RS23转2485或422 网络端口和GPS)等方式连接微电脑(异步控制卡)再通过分配板(HUB)将信号传输到LED电子显示屏。(异步控制卡有数据保存功能,更改好内容电脑可以关闭)。,图表2,图表3,图表4,图表1,图表5,图表6,图表7,图表8,图表9,图表10,图表11,图表12,图表13,图表14,图表15,图表16,图表17,图表18,图表19,图表20,图表21,图表22,图表23,图表24P10点阵,图表25P4点阵,图表26P5点阵,图表27P6点阵,图表28P7.62点阵,图表29P8点阵,图表30网状彩屏,
