NXT操作员培训资料.ppt

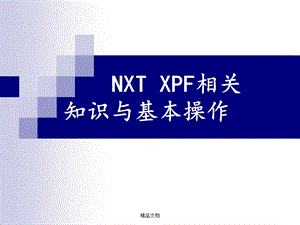

精品文档,NXT XPF相关知识与基本操作,精品文档,一 NXT开关机操作,二 NXT 操作界面介绍,三 Feeder Type选用及Pitch设定,四 换线过程中生产需要做的工作,五 机器报警的图标解释,六 安全知识,七 接料,精品文档,一，NXT开关机操作,开机操作,第二步，机器进入休眠后，按住Power键，直至机器被唤醒，拿SOP让工程师传即将生产的程序,精品文档,二，NXT操作界面介绍,MONITOR,精品文档,NXT 界面介绍（二）,1.STANDBY:确认机器电源已经接通2.POWER:打开/关闭NXT3.STOP:完成当前板然后停止生产4.START:开始执行操作5.READY ON:消除当前的错误6.GROUP:进行多模组的整体操作7.CYCLE STOP:完成当前周期操作后停止生产8.MANUAL:启动手动操作界面9.OK:确认，并进行操作10.Arrow Keys:移动当前的对象内容11.CANCEL:取消所选的操作12.MONITOR:切换到/切换出监视画面13.EMERGENCY:切断 200V 电源停止机器的运行,精品文档,1，NXT的三种停止,精品文档,注意：Cycle StopStopE-Stop的区别,按下Cycle Stop，NXT执行完当前步骤，然后暂停，按Start继续生产按下Stop，NXT生产完当前的基板，然后将Nozzle归位，然后停止；而且之后的模组均会做类似动作按下E-Stop，NXT立即停止，待故障消除以后，按Start继续生产所以在一般操作中，非紧急状态而需要停止NXT动作，按“Cycle Stop”即可。,精品文档,2,MANUAL指令介绍,精品文档,3，OK键指令介绍,精品文档,4，换线操作指令介绍,精品文档,5，贴装头位置选项介绍,精品文档,6，察看吸件位置及产量清零,精品文档,三 Feeder Type选用及Pitch设定,1.Feeder type的选用,Feeder type 根据元件料带的宽度不同,可以分为以下的种类:,我们所选用的Feeder Type基本上就这些!选用Feeder就是依照料带的宽度而定,多宽的料带宽度就选用多大的Feeder,例如:W8mm宽度的料带就选用W8mm供料器!,精品文档,Feeder的结构,精品文档,操作面板,精品文档,2，Pitch值的计算,料带孔两孔间的间距为4mmPitch值的计算根据实际零件包裝，数在料帶中两颗零件间有几个料带孔即可算出零件的Pitch值,精品文档,四 换线过程中生产需要做的工作,1.清洁table平台及供料平台2.清洁抛料盒3.清洁Waste tape box4.检查feeder5.上料6.根据要求粘贴胶板,精品文档,1.清洁table平台及供料平台,检查并清洁table平台及供料平台的散料，做好5S，不可碰到工作头以及设备内顶PIN位置，及吸嘴交换器。,精品文档,1.清洁table平台及供料平台,不可触碰NXT导致SENSOR，XPF清洁前需要将工作头移到安全位置，待机。,精品文档,2.清洁抛料盒,将模组拉出后，在模组的右侧有抛料盒，将其取出进行清洁。放回的时候要注意与前后的金属片在同一水平。不然也会产生严重后果。,精品文档,3.清洁Waste tape box,每两个模组会有一个废弃料带收集箱，在机器的下面，黑色的箱子。在生产中每4小时要清洁一次。放回的时候要注意，一定要放到位，不然后果相当严重！,OK,NG,精品文档,4.检查feeder,检查料枪上维护标签是否在有效期内，遇到维护日期过期现象料枪，禁止上线使用装料，线长必须检查与宣导，确保feeder的良好性，料枪在生产或遇到齿轮，抛料高等异常情况时，需让员工贴上Feeder状况卡，在其上面写出其现象。,精品文档,5.上料,前面已经介绍了把料上到Feeder上，这里主要介绍把上好料的Feeder上到机器上去。,精品文档,拿过Feeder，将其水平的沿导轨槽向前推动。推的过程中要将Clamper抬起，确认接口处连接正常后将Clamper松开。接口处连接正常的判断依据是Power灯亮。,精品文档,在生产中还会遇到换料的情况。相比上料的话多了一个取出Feeder的步骤。抬起Feeder的Clamper水平取出Feeder,精品文档,五 机器报警的图标解释（一）,精品文档,机器报警的图标解释（二）,精品文档,机器报警的图标解释（三）,精品文档,六 FUJI NXT XPF安全操作,精品文档,一、料卷結構,a、NXT料卷(0804),料帶開口處,請用手將黃色卷帶抽起,在接料時請核準料號與所接之料號相對應,元件的尺寸,阻值,誤差,NXT紙料盤接料操作步驟,精品文档,接料帶,接料鉗(專用),二、接料輔助用具,靜電手套,精品文档,a、將剩余不多的料帶從Feeder上的料盤中取出,在最後一棵元件後 一格用接料鉗將空的料帶剪掉.,三、接料步驟,精品文档,b、從物料擺放架取出與之對應料號,規格的料盤,找到開始端並抽 開,再將料帶放到接料鉗上,最前端的元件不能超出切口,料帶孔 放在定位銷上,輕輕地往下按,讓定位銷露出來,(如圖2),把開始端 多余的空料帶剪掉.,圖2,料帶孔,定位銷,圖1,精品文档,c、把Feeder料盤上的尾端與新料帶的前端接合,如下圖.,精品文档,d、把接料帶沾膠面貼在新料盤的前端,如下圖.,精品文档,e、把料帶翻過來,再將Feeder上剩下的料帶同樣的翻過來再與新料 帶對接,如下圖.,精品文档,g、把膠片拿下來,如下圖.,精品文档,h、把Feeder上剩余料帶卷入新料盤中,之後放入Feeder上,如下圖,精品文档,到此结束，谢谢支持！,Thanks！,
