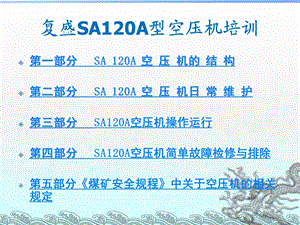

复盛SA120A型空压机培训,第一部分 SA 120A 空 压 机的 结 构 第二部分 SA 120A 空 压 机日 常 维 护第三部分 SA120A空压机操作运行第四部分 SA120A空压机简单故障检修与排除第五部分煤矿安全规程中关于空压机的相关规定,跳至第二部分,跳至第五部分,跳至第四部分,跳至第三部分,第一部分,SA 120A 空 压 机的 结 构,空压机机型及主要参数,空压机机型：（名称）复盛喷油双螺杆式空气压缩机 SA-120A,指冷却方式：A为风冷/W为水冷,指电机功率：标准为125KW,指压缩介质：空气,指形式：双螺杆,主要参数：排气压力分为：0.75/0.85/0.10MPa 排气量分为：21.1/21.0/20.6m3 标准电压：380V/660 V 功率：120KW 尺寸：300016501800 重量：3120Kg,空压机外观,操作面板,各种安全提示标签,日常操作说明,紧急停车/复位按钮,启动/停止按钮,显示屏及设置按钮,指示灯,日常运行流程图及保养故障指示灯,空气滤清器组立,空滤组立外壳,空滤压差开关,进气导管（软材）,空气滤清器组立由：进气口、外壳、空滤芯、压差开关及进气导管组成!空滤安装在空滤壳体里面，起空气初级过滤作用，寿命一般为500小时左右，可根据保养时间指示或空滤压差开关动作指示来进行更换！进气导管采用软材质，减小进气振动对其的损害！,进气口及过滤网,进气阀组立,进气导管（来自空滤组立）,进气阀片转轴,伺服气缸,反比例调节阀,泄放口（来自泄放电磁阀,进气阀采用赫尔比格，具有节能、高效、维修率极低等优点！原理：由伺服气缸控制进气阀片转轴的转动，来实现进气阀的打开和关闭，而伺服气缸是由反比例调节阀来控制其行程，以达到对进气阀的控制的！进气阀留有泄放口，泄放电磁阀所泄放的压缩空气从此排出，空滤则起到消音器的作用！,压缩机体结构,进气阀,联轴器组立,压缩机机体,压缩空气排气端,压缩机机体减振部分,压缩机原理,压缩过程：吸气 压缩 排气,气动控制部分,排气压力变送器,三项电磁阀（空重车电磁阀）,梭动阀,滤水杯,此管连接至反比例控制阀,简单、适用、安全的气动控制系统，可以很好的完成对进气阀控制气源的调节与控制，准确、稳定的压力变送器能高保证提供给电脑板的数据的准确性和稳定性，均具有高寿命、高性价比！,气动控制原理,启动：在摁下启动摁钮以后，电脑板给继电器板指令，使其控制接通三项电磁阀的电源，三项电磁阀打开，油气桶提供的压缩空气通过梭动阀并经过滤水杯过滤后，经三项电磁阀到达伺服气缸，伺服气缸动作，打开进气阀。空车：由压力变送器采集排气压力，当其达到设定压力上限值后，电脑控制器发出指令，切断三项电磁阀电源，三项电磁阀关闭，控制进气阀的气源由此切断，进气阀关闭，空压机开始空车运行！加载：由压力变送器采集排气压力，当其低于设定压力下限值后，电脑控制器发出指令，接通三项电磁阀电源，三项电磁阀打开，控制进气阀的气源由此接通，进气阀打开，空压机开始加载运行！容调：指在排气压力即将达到压力上限设定值之前，由反比例容调控制阀控制进气阀提前进行关闭行程，直至达到压力上限值，切断三项电磁阀的电源，空压机空车为止，目的是在进气阀关闭过程中有一个缓冲过程，并稳步、适量加载的过程，达到安全、节能的效果!停机：按下停机按钮，延时一定的 时间后，切断空压机所有电源，空压机停止运行！,油气桶结构,压力维持阀,泄放电磁阀,安全阀,油气桶压力变送器,油气桶,热控制阀总成,加油口盖,油位计,油路总成,主油过滤器,来自冷却器冷却后的油,热控阀座,来自油气桶,高温油去往冷却器,高效、节能、安全的油路总成，精密的主油过滤器可以保证提供给压缩机主机洁净、安全的润滑油。,第二部分,SA 120A 空 压 机日 常 维 护,跳至第五部分,跳至第四部分,跳至第三部分,跳至第一部分,长期停机时的处理方法,1、停机3星期以上（1）电动机控制盘等电气设备，须用塑料纸或油纸包好，以防湿气侵入（2）将油冷却器，后冷却器内的水完全排放干净（3）几天后再将油气桶、油冷却器、后冷却器的凝结水排出2、停机2个月以上（1）将所有开口封闭，以防湿气、灰尘进入（2）将安全阀、控制盘等用油纸或类似纸包好，以防锈蚀（3）停用前将润滑油换新，并运转30分钟，两三天后排除油气桶及油冷却器的冷凝水（4）将冷却水完全排出（5）尽可能将机器迁移到灰尘少，且干燥处存放,第三部分,SA120A空压机 操作运行,跳至第二部分,跳至第五部分,跳至第四部分,跳至第一部分,一、起动步骤1按“ON”键启动压缩机运转。2观察运转是否平稳，声音是否正常，空气对流是否畅通，仪表读数是否正常，是否泄漏。二、运转中注意事项1经常观察各仪表是否正常。2经常倾听空压机各部位运转声音是否正常。3经常检查有无渗漏现象。4在运转中如发现油位计上看不到油位，应立即停机，10分钟后再观察油位，如不足，待系统内无压力时再补充。5经常保持空压机外表及周围场所干净，严禁在空压机上放置任何物件，如工具、抹布、衣物、手套等。6遇有特殊情况，按“紧急停止按钮”。三、停机按“OFF”键压缩机自动停止,四、紧急停机1当出现下列情况之一时，应紧急停机：（1）出现异常声响或振动时；（2）排气压力超过安全阀设定压力而安全阀未打开；（3）排气温度超过100度时未自动停机；（4）周围发生紧急情况时；2紧急停机时，按“紧急停止”钮。注意 正常情况下请勿使用“紧急停止”按钮,第四部分,SA120A空压机 简单故障检修与排除,跳至第二部分,跳至第五部分,跳至第三部分,跳至第一部分,第五部分煤矿安全规程中关于空压机的相关规定,第四百三十七条 空气压缩机必须有压力表和安全阀。压力表必须定期校准。安全阀和压力调节器必须动作可靠，安全阀动作压力不得超过额定压力的1.1倍。使用油润滑的空气压缩机必须装设断油保护装置或断油信号显示装置。水冷式空气压缩机必须装设断水保护装置或断水信号显示装置。第四百三十八条 空气压缩机的排气温度单缸不得超过190、双缸不得超过160。必须装设温度保护装置，在超温时能自动切断电源。空气压缩机吸气口必须设置过滤装置。空气压缩机必须使用闪点不低于215 的压缩机油。,第四百三十九条 空气压缩机的风包，在地面应设在室外阴凉处，在井下应设在空气流畅的地方。在井下，固定式压缩机和风包应分别设置在2个硐室内。风包内的温度应该保持在120以下，并装有超温保护装置，在超温时可自动切断电源和报警。风包上必须装有动作可靠的安全阀和放水阀，并有检查孔。必须定期清除风包内的油垢。新安装或检修后的风包，应用1.5倍空气压缩机工作压力做水压试验。在风包出口管路上必须加装释压阀，释压阀的口径不得小于出风管直径，释放压力应为空气压缩机最高工作压力的1.251.4倍。,跳至第二部分,跳至第四部分,跳至第三部分,跳至第一部分,
