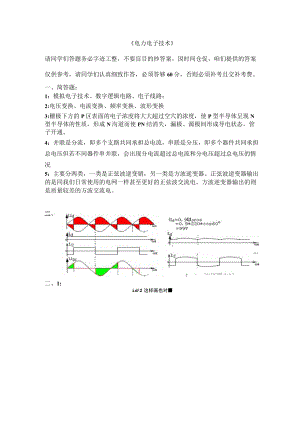

《电力电子技术》.docx

电力电子技术请同学们答题务必字迹工整，不要盲目的抄答案，因时间仓促，咱们提供的答案仅供参考，请同学们认真细致作答，必须答够60分，否则必须补考且交补考费。一、简答题：1：模拟电子技术、数字逻辑电路、电子线路；2:电压变换、电流变换、频率变换、波形变换3:栅极下方的P区表面的电子浓度将大大超过空穴的浓度，使P型半导体呈现N型半导体的性质，形成N沟道而使PN结消失，漏极、源极间形成导电状态。管子开通。4：并联是分流，即多个支路共同承担总电流，串联是分压，即多个器件共同承担总电压但若不同器件串并联，会出现分电流超过总电流和分电压超过总电压的情况5：主要分两类，一类是正弦波逆变错，另一类是方波逆变器。正弦波逆变器输出的是同我们日常使用的电网一样甚至更好的正弦波交流电。方波逆变器输出的则是质量较差的方波交流电。二、1:idi2这样画也对2：Ud=-1.17U2cosp=-128.7(V)Em-IUdI220-128.7.c.c.K/由于回路内阻很小，只要绝对值稍大于Ud,就可以实现能量交换。Em>128.7因而IQO3.r1产,l+cosaUd=J2t,sintdt=0.45U,=0.45*220*(l+cos30°)2=135.24V四、电路采用的开关器件是IGBT的全控型器件。
