华为培训资料chen.ppt

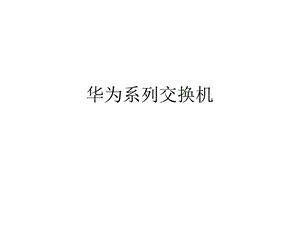

华为系列交换机,S5328,S5328:华为S5300系运营级三层汇聚交换机，共有28个端口，其中4个光电复用端口。不支持POE供电，通常安装在基站内，上级联传输设备，下级联热点交换机，主要起汇聚作用。高校使用较多。,S5328面板介绍,1.1000Mbps以太网光接口2.console接口（登陆交换机使用）3.管理网口4.功能模式指示灯5.PWR1灯6.PWR2灯7.Run/Alarm灯8.前插卡端口9.1000Mbps以太网电接口,S3928,S3928:华为S3900系列三层汇聚交换机，28指交换机共有28个可用端口，其中24个电口，4个光口。电口支持POE供电，可以接AP，S3928既可以做汇聚也可以做热点交换机带AP。,S2309,S2300系列二层热点交换机，其中S2309共有9个可用端口，8个电口，1个光电复用端口。建议使用光电复用端口（即9口）作为上行口。,S2309TP-PWR-EI,S2309面板介绍,1：电源指示灯。常绿为正常。2：系统运行状态灯。绿色闪亮为正常。3与4口：接口指示灯。绿灯常亮表示有连接，绿灯闪亮表示有数据传输。,S2326,S2326共有26个端口，24个电口，2个光电复用端口。支持POE，可为AP供电。一般使用最后两个光电复用端口做上行口。,S2326TP-PWR-EI,S2326面板介绍,1.电源指示灯。绿色常亮为正常。3.运行状态灯。绿灯闪亮为正常。4.模式切换指示灯。,通过Console连接交换机,在首次配置交换机或者无法进行带内管理时，用户会使用带外管理方式。如希望通过远程Telnet来访问交换机时，必须首先通过Console给交换机配置一个IP地址，使用交换机随机提供的串口线将PC串口与交换机Console口相连。,连接成功后，打开Windows 系统自带超级终端。,在“名称”处填入打开超级终端的名称，例如把它定义为“Switch”：,选择PC机使用的RS-232串口，如连接的是串口1，则选择串口1，点击确定按钮：,出现COM1属性，波特率选择“9600”，数据位选择“8”，奇偶校验选择“无”，停止位选择“1”，数据流控制选择“无”；或者直接点击“还原默认值”后，点击确定按钮：,出现超级终端配置界面,华为S3928交换机常用命令,disp cu：查看交换机所有配置disp bri int：查看端口Up/Down状态disp mac-add:查看交换机学到MAC地址disp cu int vlan：查看交换机的VLAN接口地址(即交换机IP地址)disp vlan:查看交换机所有vlandisp vlan 4001：查看透传4001的端口,华为S2300&S5300系列,dis cu：查看交换机所有配置dis int bri:查看端口Up/Down状态disp mac-add:查看交换机学到的MAC地址dis mac-add dy ethernet0/0/1:查看交换机该端口下的MAC地址dis cu int vlan：查看交换机配置的IP地址dis tran ver：查看交换机光口收发光功率,华为S2300&S5300系列,dis vlan 4001：查看透传4001的端口sys：进入配置模式（即方括号模式）quit:退出，从任何视图下都可使用此命令退出到上级视图save：从系统视图下（即尖括号模式）执行此命令保存交换机当前所有配置(提示选则Y.)具体如何配置交换机可以直接写入脚本,交换机连接注意事项,1.所有交换机尽量最后一个端口上行2.S3928级联口：23，24电口和4个光口3.S2326级联口：23，24电口和2个光口4.S2309级联口：7，8电口和1个光口5.S5328级联口：最后一个端口上行，下行至热点交换机的端口从1光口顺序使用6.接AP的端口从1口顺序使用（不要接2，4，6或1.3.5）,交换机连接注意事项,建议交换机不要超过总端口的三分之二。交换机挂接AP过多，会影响交换机的性能，特别是POE供电交换机，会出现供电不稳。24口的交换机：不要超过1416个AP。8口交换机：不要超过6个AP。不建议级联的交换机过多，级联过多时，一根网线的质量不好，会影响整个一条链上的所有AP下用户使用。,华为S23&S53交换机配置脚本,sys/进入配置模式vlan 4001/创建vlan 4001#aaa/进入aaa视图 local-user huaweitest password cipher Hwjn123/创建用户huaweitest 密码Hw local-user huaweitest privilege level 3/配置用户huaweitest的级别为3 local-user huaweitest service-type telnet/配置huaweitest是telnet服务#interface Vlanif4001/创建VLAN接口vlanif4001ip address 10.1.20.2 255.255.224.0/配置IP 地址为10.1.20.2 掩码255.255.224#interface Ethernet0/0/1/进入端口Ethernet0/0/7 port link-type trunk/配置该接口类型为trunk port trunk allow-pass vlan 1 4001/该接口透传VLAN 1 4001 ntdp enable/使能ntdp功能 ndp enable/使能ndp功能。,.。#interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 1 4001 ntdp enable ndp enable#user-interface con 0 user-interface vty 0 4/进入VTY用户界面 authentication-mode aaa/验证方式为aaa idle-timeout 5 0/超时时间 5分钟user-interface con 0/进入console口authentication-mode password/配置验证方式为密码set authentication password cipher Hwjn123/配置密码为Hwidle-timeout 5 0/超时时长为5分钟#return/返回系统视图save/保存配置y/是否保存配置选择y,
