单片机最小系统.ppt

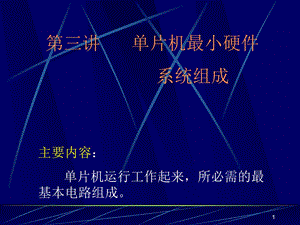

1,第三讲 单片机最小硬件 系统组成,主要内容：单片机运行工作起来，所必需的最基本电路组成。,2,8051系列单片机（本课学习）PIC单片机AVR单片机,8位单片机（8位二进制数）,16位单片机（16位二进制数）,MSP430单片机凌阳单片机,一、单片机芯片的介绍 1、单片机的种类,3,2、8051系列单片机 属于8位单片机，可处理8位二进制数，是目前使用最广泛的单片机。最初：由INTEL公司研发制造。发展：PHILIPS、ATMEL、NEC、SST、华邦 等多个公司研发制造。有上百个品 种、数 千个型号单片机。本课程：ATMEL公司的AT89S51型号单片机。,4,3、AT89S51单片机 40引脚集成芯片芯片图 引脚图 原理图,5,1）电源引脚：连接电源,Vcc(40脚）：电源正极Vss(20脚）：电源负极,2）时钟引脚：连接时钟电路,XTAL1(19脚）：输入引脚XTAL2(18脚）：输出引脚,3）复位引脚：连接复位电路,RST/VPD(9脚）：复位引脚,二、AT89S51单片机引脚功能,6,4）控制引脚：辅助控制作用 PSEN(29脚）ALE/PROG(30脚）EA/VPP(31脚）:接高电平,5）I/O端口引脚：用来连接单片机和外部设备，实现数据的输入/输出。,P0.0P0.7(39脚32脚）：P0端口P1.0P1.7(1脚 8脚）：P1端口P2.0P2.7(21脚28脚）：P2端口P3.0P3.7(10脚17脚）：P3端口,7,三、单片机最小硬件电路组成简述：要使单片机工作起来，最基本的电路的构成为,1、电源电路：向单片机供电。2、时钟电路：单片机工作的时 间基准，决定单 片机工作速度。3、复位电路：确定单片机工作 的起始状态，完 成单片机的启动 过程。,8,四、单片机电源：AT89S51单片机的工作电压范围：4.0V5.5V，所以通常给单片机外接5V直流电源。连接方式为,VCC(40脚）：接电源+5V端VSS(20脚）：接电源地端,9,五、单片机时钟电路：时钟电路就是振荡电路，向单片机提供一个正弦波信号作为基准，决定单片机的执行速度。AT89S51单片机时钟频率范围：0 33MHz。时钟电路连接方式为,XTAL1(19脚）XTAL2(18脚）,接一个晶振,图中的电容C1和C2起稳定作用。,10,晶振：石英晶体振荡器的简称，通常用来构成振荡电 路，产生各种频率信号。,11,注意：时钟电路振荡频率fosc=晶振频率时钟电路振荡周期=1/fosc单片机机器周期=振荡周期12,例如：晶振频率=12MHz 振荡频率=12MHz 振荡周期=1/12 s 机器周期=1s,12,六、单片机复位电路,复位电路产生复位信号，使单片机从固定的起始状态开始工作，完成单片机的“启机”过程。AT89S51单片机复位信号是高电平有效，通过RST/VPD(9脚）输入。复位电路连接方式有两种。1、上电复位,单片机接通电源时产生复位信号，完成单片机启动，确定单片机起始工作状态。,13,2、手动复位,手动按键产生复位信号，完成单片机启动，确定单片机的初始状态。通常在单片机工作出现混乱或“死机”时，使用手动复位可实现单片机“重启”。,14,3、混合复位电路 将上电复位电路和手动复位电路结合到一起构成，通常使用的都是这种混合复位电路。,15,七、单片机最小硬件系统电路图,注意：1）EA/VP(31脚）接+5V2）单片机的P0、P1、P2、P3四个端口用于输入/输出数字电信号。,16,八、I/O端口使用举例,编程：已知P0端口外接8个发光二极管，P3端口外接按键开关。编写程序，实现开关控制发光二极管的亮灭。,程序：ORG 0000H；开始LOOP:MOV P3,#0FFH；P3置1，输出高电平 MOV P0,P3；取P3给P0 SJMP LOOP；循环检测开关 END；结束,17,本节总结：1、AT89S51单片机引脚的功能2、单片机最小硬件系统电路的组成3、时钟电路的组成和功能4、复位电路的组成和功能5、单片机I/O端口使用 注意：端口作输入，先输出高电平，后 取输入值。,18,下节课内容安排（重点）,1、单片机实验板最小系统电路2、LED发光二极管电路3、LED数码管电路4、蜂鸣器电路5、按键开关电路,
