发那科机器人程序员课程.ppt

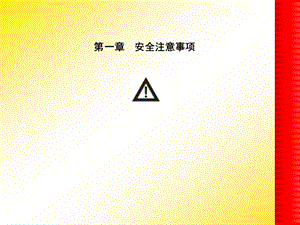

,第一章 安全注意事项,FANUC机器人所有者、操作者必须对自己的安全负责。FANUC不对机器使用的安全问题负责。FANUC提醒用户在使用FANUC机器人时必须使用安全设备，必须遵守安全条款。FANUC机器人程序的设计者、机器人系统的设计和调试者、安装者必须熟悉FANUC机器人的编程方式和系统应用及安装。FANUC机器人和其他设备有很大的不同，不同点在于机器人可以以很高的速度移动很大的距离。,一注意事项,燃烧的环境有爆炸可能的环境无线电干扰的环境水中或其他液体中运送人或动物不可攀附其他,二不可使用机器人的场合,1示教和手动机器人,1）请不要带着手套操作示教盘和操作盘。2）在点动操作机器人时要采用较低的倍率速度以增加对机器人的控制机会。3）在按下示教盘上的点动键之前要考虑到机器人的运动趋势。4）要预先考虑好避让机器人的运动轨迹，并确认该线路不受干涉。5）机器人周围区域必须清洁、无油，水及杂质等。,三安全操作规程,1）在开机运行前，必须知道机器人根据所编程序将要执行的全部任务。2）必须知道所有会左右机器人移动的开关、传感器和控制信号的位置和状态。3）必须知道机器人控制器和外围控制设备上的紧急停止按钮的位置，准备在紧急情况下使用这些按钮。4）永远不要认为机器人没有移动其程序就已经完成。因为这时机器人很有可能是在等待让它继续移动的输入信号。,2生产运行,第二章 机器人系统的组成,机器人,控制柜,系统软件,周边设备,概论应用常规型号主要参数安装环境编程方式特色功能,一机器人,交流伺服马达的组成,绝对值脉冲编码器,交流伺服电机,抱闸单元,机器人由伺服电机驱动的机械机构组成的,各环节每一个结合处为一个关节点或坐标系。,机器人的概论,弧焊 点焊搬运 涂胶喷漆 去毛刺切割 激光焊接测量等,2机器人的应用,弧焊:,点焊:,搬运:,喷漆:,切割:,涂胶:,3机器人的常规型号,M-1iA LR Mate 200iC:,M-10iA:M-20iA:,R-2000iB:M-710iC:,M-900iA:M-410iB:,4机器人的主要参数,手部负重运动轴数2,3轴负重运动范围安装方式重复定位精度最大运动速度,在线编程:在现场使用示教盒编程。离线编程:在PC上安装FANUC的编程软件，可以实现离线编程。,5机器人的编程方式,环境温度:0-45摄氏度;环境湿度:普通:75%RH(无露水、霜冻）;短时间:95%（一个月之内）;不应有结露现象；振动:0.5G(4.9M/s2);,6机器人的安装环境,High sensitive collision detector 高性能碰撞检测机能;机器人无须外加传感器,各种场合均适用。Soft float 软浮动功能 用于机床工件的安装和取出,有弹性的机械手。Remote TCP,7机器人的特色功能,机器人根据TP示教或程序中的运动指令进行移动。TP示教时影响因素：示教坐标系（通过【COORD】键可切换）示教速度（通过速度键控制）执行程序时影响因素：运动指令的4要素：运动类型、位置信息、运动速度、终止类型 示教速度（通过速度键控制）,8机器人的运动,R-J3iC控制器最多能控制40根轴，可分多个组控制，每个组最多可以控制9根轴。每个组的操作是相互独立的。,第一个组最多可以加3根附加轴（除了机器人的6根轴）。附加轴有以下2种类型：外部轴控制时与机器人的运动无关，只能在关节运动。内部轴直线运动或圆弧运动时，和机器人一起控制。,9附加轴,Handling Tool 用于搬运Arc Tool 用于弧焊Spot Tool 用于点焊Dispense Tool 用于布胶Paint Tool 用于油漆Laser Tool 用于激光焊接和切割,二系统软件,Eg:该系统软件为：Handling（N.A.),控制器是机器人控制单元，由以下部分组成：示教盒（Teach Pendant）；操作面板及其电路板（Operate Panel）；主板（Main Board）；主板电池（Battery）；I/O板（I/O Board）；电源供给单元（PSU）紧急停止单元（E-Stop Unit）；伺服放大器(Servo Amplifier)；变压器(Transformer)；风扇单元(Fan Unit)；线路断开器(Breaker)；再生电阻(Regenerative Resistor)等。,三控制器,Breaker断路器,TP 示教盒,操作面板,控制器部件,Emergency Stop button 急停按钮,控制器操作面板,Mode switch,Hour Meter(option),Reset button,Cycle Start,Fault light,Power light,USB port,RS-232 port,Option,模式开关,电源指示灯,报警灯,报警复位,CPU 32位高速,控制器部件,再生电阻,变压器,控制器部件,示教盒（以下简称TP）的作用；1）移动机器人2）编写机器人程序3）试运行程序4）生产运行5）查看机器人状态（I/O设置，位置信息等）6）手动运行,四示教盒介绍,示教盒介绍:,TP的种类,单色TP,彩色TP,液晶屏,紧急停止按钮,LED指示灯,ON：TP有效；OFF：TP无效。当TP无效时，示教、编程、手动运行不能被使用。,TP 操作键,DEAD MAN 开关,ON/OFF 开关,此按钮被按下，机器人立即停止运动。,当TP有效时，只有【DEADMAN】开关被按下，机器人才能运动，一旦松开，机器人立即停止运动，并出现报警。,1单色TP介绍,液晶屏,紧急停止按钮,ON：TP有效；OFF：TP无效。当TP无效时，示教、编程、手动运行不能被使用。,TP 操作键,DEAD MAN 开关,ON/OFF 开关,此按钮被按下，机器人立即停止运动。,当TP有效时，只有【DEADMAN】开关被按到适中位置，机器人才能运动，一旦松开或按紧，机器人立即停止运动，并出现报警。,彩色TP介绍,新TP介绍:,USB port,Group key,USB memory,USB camera,PC,特点：1：重量减轻，优化重力平衡；2：支持USB 端口；3：增加了组键。,TP操作键介绍,数字符号键,用户键,1 UTILITIES 1 SELECT2 TEST CYCLE 2 EDIT3 MANUL FCTNS 3 DATA4 ALARM 4 STATUS5 I/O 5 POSITION6 SETUP 6 SYSTEM7 FILE 7 USER28 SOFT PANEL 8 BROWSER9 USER 90-NEXT-0-NEXT-Page 1 Page 2,屏幕菜单【MENU】介绍:,MENUS,屏幕菜单【MENU】介绍:,功能菜单【FCTN】介绍:,FCTN,功能菜单【FCTN】介绍:,快速菜单【QUICK MENUS】介绍:,【SPEED】键:,速度设置：方法 一：按【+%】键VFINEFINE1%5%50%100%VFINE到5%之间，每按一下，增加1%5%到100%之间，每按一下，增加5%,按【-%】键100%50%5%1%FINE VFINE5%到VFINE之间，每按一下，减少1%100%到5%之间，每按一下，减少5%,SPEED 键:,速度设置：方法 二：按【SHIFT】+【+%】键VFINEFINE1%5%50%100%VFINE到5%之间，经过两次递增 5%到100%之间，经过两次递增,按【SHIFT】+【-%】键100%50%5%1%FINE VFINE5%到VFINE之间，每按一下，改变1%100%到5%之间，经过两次递减,1）接通电源前，检查工作区域包括机器人、控制器等。检查所有的安全设备是否正常。2）将控制柜面板上的断路器置于ON。（若为R-J 3iB控制柜，还需按下操作面板上的启动按钮。）,Breaker断路器,五通电关电,通电,1）通过操作者面板上的暂停按钮停止机器人。2）操作者面板上的断路器置于OFF。（若为R-J 3iB控制柜应先关掉操作面板上的启动按钮，再将断路器置于OFF。）注意：如果有外部设备诸如打印机、软盘驱动器、视觉系统等和机器人相连，在关电前，要首先将这些外部设备关掉，以免损坏。,Breaker断路器,关电,+,按住【DEAD MAN】（任意一个）,选择所需要的坐标,按住任意一个运动键,ON/OFF开关为：ON,MODE SWITCH为：T1/T2,六点动机器人,1点动机器人的条件：,按住【SHIFT】（任意一个）,JOINT：J1，J2，J3，J4，J5，J6,X Y Z：,JGFRM：,WORLD：,USER：,TOOL：,选择合适的坐标：,用户自定义前，该三种坐标位置与方向完全重合。,坐标介绍：,JOINT（关节坐标）JGFRM（手动坐标）WORLD（全局坐标）TOOL（工具坐标）USER（工作坐标）,+,+,运动键,JOINT 关节坐标,+,+,运动键,JGFRM 手动坐标/WORLD 全局坐标,+,+,运动键,TOOL 工具坐标系,+,+,运动键,USER 用户坐标系,POSITION 屏幕以关节角度或直角坐标系显示位置信息。随着机器人的运动，屏幕上的位置信息不断地动态更新。屏幕上的位置信息只是用来显示的，不能修改。注意：如果系统中安装了扩展轴，E1，E2，以及E3 表示扩展轴位置信息。,位置状态,显示位置状态：,步骤:按下【POSN】键。选择适当的坐标系：按 F2【JNT】，将看到如下的类似屏幕：,Tool：表示当前使用的工具坐标号；,按F3【USER】，将看到如下的类似屏幕：,Tool：表示当前使用的工具坐标号；Frame：表示当前使用的用户坐标系号；,按F4【WORLD】，将看到如下的类似屏幕：,Tool：表示当前使用的工具坐标号；,第三章 坐标系设置,一工具坐标系；直角坐标系，定义TCP点的位置和姿态。二用户坐标系；程序中记录所有位置信息的参考坐标系，用户可定义该坐标系。,TCP：工具中心点。,缺省设定的工具坐标系的原点位于机器人J6 轴的法兰上。根据需要把工具坐标系的原点移到工作的位置和方向上，该位置叫工具中心点TCP（Tool Center Point）。工具坐标系的所有测量都是相对于TCP的，用户最多可以设置10个工具坐标系，它被存储于系统变量$MNUTOOLNUM。设置方法：三点法六点法直接输入法,一.工具坐标系,方法一:三点法设置,按 F3【OTHER】（坐标）选择【Tool Frame】（工具坐标）进入工具坐标系的设置界面，见画面2；,画面1,画面2,步骤如下:,依次按键操作：【MENU】（菜单）-【SETUP】（设定）-F1【Type】（类型）-【Frames】（坐标系）进入坐标系设置界面，见画面1；,按 F2【METHOD】（方法），见画面3，移动光标,选择所用的设置方法【Three point】（3点记录）-三点法，按【ENTER】（回车）确认,进入画面4；,画面3,画面4,在画面1中移动光标到所 需设置的TCP点，按键 F2【DETAIL】（细节）入 进入详细界面；,记录三个接近点，用于计算TCP点的位置，即TCP点相对于J6轴法兰盘中心点的X，Y，Z的偏移量；,三个接近点位置（三点之间各差90度且不能在一个平面上）,画面4,具体步骤如下：移动光标到每个接近点（Approach point N（参考点N）；示教机器人到需要的点，按【SHIFT】+F5【RECORD】（位置记录）记录；c)记录完成，UNINIT（未示教）变为 RECORDED（记录完成）；,X，Y，Z中的数据：代表当前设置的TCP点相对于J6轴法兰盘中心的偏移量；W，P，R的值为0：即三点法只是平移了整个TOOL坐标系，并不改变其方向。,当三个点记录完成，新的工具坐标系被自动计算生成；,如果三个接近点在一个平面上，则X，Y，Z，W，P，R中的数据不能生成,方法二:六点法设置,按 F3【OTHER】（坐标）选择【Tool Frame】（工具坐标）进入工具坐标系的设置界面，见画面2;,画面1,画面2,步骤如下:,依次按键操作：【MENU】（菜单）-【SETUP】（设定）-F1【Type】（类型）-【Frames】（坐标系）进入坐标系设置界面，见画面1;,按 F2【METHOD】（方法）选择所用的设置方法【Six point】（6点记录）-六点法，进入画面4；,画面3,画面4,在画面1中移动光标到所需设置的TCP点，按键 F2【DETAIL】（细节）入画面3；,为了设置TCP，首先要记录三个接近点，用于计算TCP点的位置，即TCP点相对于J6轴中心点的X，Y，Z的偏移量；,三个接近点位置（三点之间各差90度且不能在一个平面上）,画面4,具体步骤如下：移动光标到每个接近点（Approach point N（参考点N）；示教机器人到需要的点，按【SHIFT】+F5【RECORD】（位置记录）记录；记录完成，UNINIT（未示教）变为 RECORDED（记录完成）；移动光标至Orient Origin Point（坐标原点）示教机器人到该工具坐标原点位置，按【SHIFT】+F5【RECORD】（位置记录）记录（也可在记录：Approach point 1（参考点1）的同时记录Orient Origin Point（坐标原点）；,6设置TCP点的X,Z方向；具体步骤如下：按【COORD】键将机器人的示教坐标系切换成全局（WORLD）坐标系；示教机器人沿用户设定的+X 方向至少移动250mm，按【SHIFT】+F5【RECORD】（位置记录）记录；移动光标至Orient Origin Point（坐标原点），按【SHIFT】+F4【MOVE_TO】（位置移动）回到原点位置；示教机器人沿用户设定的+Z方向至少移动 250mm，按【SHIFT】+F5【RECORD】（位置记录）记录；当记录完成，所有的UNINIT（未示教）变成USED（设定完成）（见画面1）；移动光标到Orient Origin Point（坐标原点）；按【SHIFT】+F4【MOVE_TO】（位置移动）使示教点回到Orient Origin Point（坐标原点）。,画面1,X，Y，Z中的数据代表当前设置的TCP点相对于J6轴法兰盘中心的偏移量；W，P，R中的数据代表当前设置的工具坐标系与默认工具坐标系的旋转量,7当六个点记录完成，新的工具 坐标系被自动计算生成；,如果三个接近点在一个平面上，则X，Y，Z，W，P，R中的数据不能生成,方法三:直接输入法设置,依次按键操作：MENU（菜单）-【SETUP】（设定）-F1【Type】（类型）-Frames（坐标系）进入坐标系设置界面，见画面1；按 F3【OTHER】（坐标）选择【Tool Frame】（工具坐标）进入工具坐标系的设置界面，见画面2；,画面1,画面2,步骤如下:,画面3,画面4,在画面1中移动光标到所需设置的TCP点，按键 F2【DETAIL】（细节）进入详细界面；按 F2【METHOD】（方法），见画面3，移动光标,选择所用的设置方法 Direct Entry（直接数值输入），按【ENTER】（回车）确认,进入画面4；移动光标到相应的项,用数字键输入值,按【ENTER】（回车）键确认，重复步骤5，完成所有项输入Direct Entry：直接输入法,方法一：步骤：按【PREV】（前一页）键回到画面1；按F5【SETING】（设定号码），屏幕中出现：Enter frame number：（输入坐标系号：）（见画面2）；用数字键输入所需激活的工具坐标系号，按【ENTER】（回车）键确认；屏幕中将显示被激活的工具坐标系号，即当前有效工具坐标系号（见画面3）。,画面1,画面2,画面3,激活工具坐标系：,方法二：步骤：按【SHIFT】+【COORD】键，弹出黄色对话框；把光标移到Tool（工具）行，用数字键输入所要激活的工具坐标系号，即可。,具体步骤如下：检验X，Y，Z方向将机器人的示教坐标系通过【COORD】键切换成工具（TOOL）坐标系；示教机器人分别沿X，Y，Z方向运动，检查工具坐标系的方向设定是否符合要求。,检验工具坐标系：,检验TCP位置:将机器人的示教坐标系通过【COORD】键切换成全局坐标系；移动机器人对准基准点，示教机器人绕X，Y，Z轴旋转，检查TCP点的位置是否符合要求。,以上检验如偏差不符合要求，则重复设置步骤。,可于任何位置以任何方位设置的坐标系。最多可以设置9个用户坐标系，它被存储于系统变量$MNUFRAME。设置方法三点法 四点法 直接输入法,二设置用户坐标系,方法一:三点法设置,依次按键操作：【MENU】（菜单）-【SETUP】（设定）-F1【Type】（类型）-【Frames】（坐标系）进入坐标系设置界面，见画面1；2.按 F3【OTHER】（坐标）选择【USER Frame】（用户坐标）进入用户坐标系的设置界面，见画面2；,画面1,画面2,步骤如下:,按 F2【METHOD】（方法），见画面3,移动光标,选择所用的设置方法【Three point】（3点记录），按【ENTER】（回车）确认,进入 具体设置画面；Three point：三点法；,画面2,画面3,移动光标至想要设置的用户坐标系，按F2【DETAIL】（细节）进入设置画面3；,画面4,画面5,记录Orient Origin Point（坐标原点）：光标移至Orient Origin Point（坐标原点），按【SHIFT】+F5【RECORD】（位置记录）记录。当记录完成，UNINIT（未示教）变成 RECORDED（记录完成），见画面5。将机器人的示教坐标切换成全局(WORLD)坐标；,画面4,画面5,记录X方向点：示教机器人沿用户自己希望的+X方向至少移动250mm；光标移至 X Direction Point（X轴方向）行，按【SHIFT】+F5【RECORD】（位置记录）记录；记录完成，UNINIT（为示教）变为RECORDED（记录完成）移动光标到Orient Origin Point（坐标原点）；按【SHIFT】+【F4 MOVE_TO】（位置移动）使示教点回到Orient Origin Point（坐标原点）。,画面6,记录Y方向点：示教机器人沿用户自己希望的+Y方向至少移动250mm；光标移至 Y Direction Point（Y轴方向）行，按【SHIFT】+F5【RECORD】（位置记录）记录；记录完成，UNINIT（未示教）变为USED（设定完成）；移动光标到 Orient Origin Point（坐标原点）；按【SHIFT】+【F4 MOVE_TO】（位置移动）使示教点回到Orient Origin Point（坐标原点）。,记录了所有点后，相应的项内有数据生成。,X，Y，Z的数据：代表当前设置的用户坐标系的原点相对于WORLD坐标系的偏移量。W，P，R的数据：代表当前设置的用户坐标系相对于WORLD坐标系的旋转量。,方法一：步骤：按【PREV】(前一页)键回到画面1；按F5【SETING】（设定号码），屏幕中出现：Enter frame number：（输入坐标系号：）（见画面2）；用数字键输入所需 激活用户坐标系号，按【ENTER】（回车）键确认；屏幕中将显示被激活的用户坐标系号，即当前有效用户坐标系号（见画面3）。,画面1,画面2,画面3,激活用户坐标系：,方法二：步骤：按【SHIFT】+【COORD】键，弹出黄色对话框；把光标移到USER(用户)行，用数字键输入所要激活的用户坐标系号，即可。,具体步骤如下：将机器人的示教坐标系通过【COORD】键切换成用户坐标系；示教机器人分别沿X，Y，Z方向运动，检查用户坐标系的方向设定是否有偏差，若偏差不符合要求，重复以上所有步骤重新设置。,检验用户坐标系：,第四章 程序的管理,创建程序选择程序删除程序复制程序查看程序属性,步骤：1）按【SELECT】（程序一览）键显示程序目录画面；2）选择F2【CREATE】（新建）；,SELECT:列出和创建程序,创建程序,注意事项：不可以以空格作为程序名的开始字母不可以以符号作为程序名的开始字母不可以以数字作为程序名的开始字母,3）移动光标选择 程序命名方式 再使用功能键（F1-F5）输入 程序名。程序命名方式：-Word 默认程序名-Upper Case 大写-Lower Case 小写-Options 符号,【ENTER】；回车键,4）按【ENTER】（回车）键确认。按 F3【EDIT】（编辑）进入 编辑界面（画面2）。,画面2,画面1,【SELECT】:列出和创建程序,选择程序,步骤：按【SELECT】（程序一览）键显示程序目录画面；移动光标选中需要的程序；按【ENTER】（回车）键进入编辑界面；,【SELECT】:列出和创建程序,删除程序,步骤：按【SELECT】（程序一览）键显示程序目录画面；移动光标选中要删除的程序名（Eg：删除程序TEST3）；按 F3【DELETE】（删除）键出现 Delete OK？（可不可以删除？）；按 F4【YES】（是），即可删除所选程序。,【SELECT】:列出和创建程序,复制程序,步骤：按【SELECT】（程序一览）键显示程序目录画面；移动光标选中要被复制的程序名（Eg：复制程序TEST3）；若功能键中无【COPY】（复制）项，按【NEXT】（下一页）键切换功能键内容；,画面1,画面2,按 F1【COPY】（复制），出现画面1；移动光标选择 程序命名方式再使用功能键（F1-F5）输入程序名；程序名输入完毕，按【ENTER】（回车）键确认，出现画面2；按 F4【YES】（是）键，即可。,【SELECT】:列出和创建程序,查看程序属性,步骤：按【SELECT】（程序一览）键显示程序目录画面；移动光标选中要查看的程序（Eg：复制程序 TEST4）；若功能键中无【DETAIL】（细节）项，按【NEXT】（下一页）键切换功能键内容；,画面1,按 F2【DETAIL】（细节）键，出现画面1；Creation Date：创建日期；Modification Date：修改日期；Copy source：复制来源；Positions：位置；Size：大小；Program name：程序名称；Sub Type：副类型；Comment：注解；Group Mask：群组MASK（定义程序中有哪几个组受控制）；Write protection：写保护；Ignore pause：暂停忽略；Stack size：堆栈大小；,把光标移至需要修改的项（只有1-7项可以修改），按【ENTER】（回车）键或按 F4【CHOICE】（选择）键进行修改；修改完毕，按 F1【END】（结束）键，回到【SELECT】界面。,一编辑界面,第五章 指令,编程时自动生成,当机器人位置与Pi点所表示的位置基本一致时，该行出现符号,二运动指令,运动指令的介绍,）运动类型,J Joint 关节运动:工具在两个指定的点之间任意运动L Linear 直线运动：工具在两个指定的点之间沿直线运动C Circular 圆弧运动：工具在三个指定的点之间沿圆弧运动,运动类型 J（JOINT）：Eg：1：J P1100%FINE 2：J P2100%FINE,运动类型 L（Linear）：Eg：1：J P1100%FINE 2：L P22000mm/sec FINE,运动类型 C（Circular）：Eg：1：J P1100%FINE 2：C P 2 P 3 2000mm/sec FINE,注：第三点的记录方法：记录完P2后，会出现：C P2 P 2000mm/sec FINE 将光标移至P行前，并示教机器 人至所需要的位置，按【SHIFT】+F3【TOUCHUP】记录圆弧第三点。,）位置数据类型,P:一般位置 Eg:J P 1】100%FINEPR】:位置寄存器 Eg:J PR 1】100%FINE,）速度单位,对应不同的运动类型速度单位不同：J：%，sec，msecL、C：mm/sec，cm/min，inch/min，deg/sec，sec，msec,FINECNT（0100）,Eg:1:J P1】100%FINE2:L P2】2000mm/sec CNT1003:J P3】100%FINE【END】,）终止类型,运动速度一定 R-J3/R-J3iB/R-J3iC 控制柜：,CNT 值一定 R-J3/R-J3iB 控制柜：R-J3iC 控制柜：,Moving around workpieces=CNT position 绕过工件的运动使用 CNT作为运动终止类型，可以使机器人的运动看上去更连贯。当机器人手爪的姿态突变时，会浪费一些运行时间，当机器人手爪的姿态逐渐变化时，机器人可以运动的更快。用一个合适的姿态示教开始点；用一个和示教开始点差不多的姿态示教最后一点；在开始点和最后一点之间示教机器人。观察手爪的姿态是否逐渐变化；不断调整，尽可能使机器人的姿态不要突变；,奇异点（MOTN-023 STOP In singularity）：,注意：当运行程序机器人走直线时，有可能会经过奇异点（即J5轴接近0度位置），这时有必要使用附加运动指令或将直线运动方式改为关节运动方式。,1）示教2）修改默认运动指令格式3）修改位置点,运动指令的编辑,画面1,画面2,方法一：将TP 开关打到ON（开）状态；移动机器人到所需位置；按住【SHIFT】键+F1【POINT】（教点资料）键；编辑界面内容将从画面1变为画面2；,1）示教,画面1,画面2,注：以后通过【SHIFT】+【POINT】（教点资料）记录的运动指令都会是当前所选的格式。,方法二：进入编辑界面按F1【POINT】（教点资料），出现画面1；移动光标选择合适的运动指令格式，按【ENTER】（回车）确认；编辑界面内容将从画面1变为画面2，将当前机器人的位置记录下来；,画面1,画面2,进入编辑界面；按F1【POINT】（教点资料）出现画面1；按F1【ED_DEF】(标准指令)出现画面2；移动光标至需要修改的项，按F4【CHOICE】（选择）修改或者用数字键输入数值进行修改；完成修改后按F5【DONE】（完成）确认修改并退出修改界面。,2）修改默认运动指令格式,Position has been recorded to P2】,注：有些版本的软件在更新位置信息时，只显示 符号或只显示Position has been recorded to P2】（现在的位置P2】记忆完成）。,方法一:示教修改位置点 步骤:进入程序编辑界面；移动光标到要修正的运动指令的行号处；示教机器人到需要的点处；按下【SHIFT】键再按 F5【TOUCHUP】（点修正）键，当该行出现 符号，同时屏幕下方出现：Position has been recorded to P2】（现在的位置P2】记忆完成）时，位置信息已更新。,3）修改位置点,方法二:直接写入数据修改位置点步骤:进入编辑界面(画面1)；移动光标到要修正的位置号处;按下F5【POSITION】（位置）显示位置数据子菜单(画面2);按F5【REPRE】（形式）切换位置数据类型 Cartesian（直线）:直角坐标系；Joint（关节）:关节坐标系；默认的显示是直角坐标系下的数据输入需要的新值;修改完毕,按【F4 DONE】(完成)退回画面1界面。,画面2,画面1,P2】：位置号,UF：用户坐标系,UT：工具坐标系,位置数据,位置数据；通过F5【REPRE】切换数据类型,执行程序时，需要使当前的有效工具坐标系号和用户坐标系号与P点所记录的坐标信息一致。,三指令的编辑（EDCMD）,进入编辑界面（画面1）；按【NEXT】（下一页）键切换功能键内容，出现画面2；F5【EDCMD】（编辑）键，弹出下 对话框：,画面1,画面2,步骤：,步骤：1）进入编辑界面；2）移动光标到所需要插入空白行的位置（空白行插在光标行之前）；3）按 F5【EDCMD】（编辑）键；4）移动光标到【Insert】（插入）项，并回车确认；5）屏幕下方会出现 How many line to insert？（要插入几行？）用数字键输入所需要插入的行数（Eg：插入2行），并回车确认，即可；,1插入空白行（Insert）,步骤：1）进入编辑界面；2）移动光标到所要删除的指令行号处；3）按 F5【EDCMD】（编辑）键；4）移动光标到【Delete】（删除）项，并回车确认；5）屏幕下方会出现 Delete line（s）？（确定删除行吗？），移动光标选中所需要删除的行（可以是单行或是连续的几行）；6）按 F4【YES】（是），即可删除所选行。,删除指令行（Delete）,Copy 复制步骤：1）进入编辑界面；2）移动光标到所要复制的行号处；3）按 F5【EDCMD】（编辑）键；4）移动光标到【Copy】（复制）项，并回车确认；5）按 F2【COPY】（复制），屏幕下方会出现 Move cursor to select range（移动光标选择范围）；,复制粘贴指令？（CopyPaste）,6）移动光标选中所需要复制的行（可以是单行或是连续的几行）；7）再按 F2【COPY】（复制），确定所复制的行。,PASTE 粘贴步骤：1）进入编辑界面；2）移动光标到所需要粘贴的行号处（插入式粘贴，不需要先插入空白行）；3）按 F5【EDCMD】（编辑）键；4）移动光标到【Copy】（复制）项，并回车确认；5）按 F4【PASTE】（粘贴），屏幕下方会出现 Paste before this line？（粘贴在该行之前？）；,6）选择合适的粘贴方式进行粘贴；粘贴方式：F2 LOGIC（逻辑）：不粘贴位置信息；F3 POS-ID（位置号码）：粘贴位置信息和位置号；F4 POSITION（位置资料）：粘贴位置信息并生成新的位置号；,位置信息,位置号,四非运动指令,寄存器指令 RegistersI/O指令 I/O条件指令 IF条件选择指令 SELECT等待指令 WAIT跳转/标签指令 JMP/LBL呼叫指令 CALL偏移条件指令 OFFSET工具坐标系调用指令 UTOOL_NUM用户坐标系调用指令 UFRAME_NUM其他指令,1寄存器指令 Registers,寄存器支持“”,“”,“”,“”四则运算和多项式,常用寄存器的类型,寄存器计算指令 Ri,位置寄存器 PRi】PRi,j】,其中,i=1,2,3，为寄存器号。,寄存器计算指令 Ri,位置寄存器 PRi】PRi,j】,位置寄存器是记录位置信息的寄存器，可以进行加减运算，用法和寄存器计算指令类似。,其中,i=1,2,3，为寄存器号。,Lpos：j=1 X，j=2 Y，j=3 Z，j=4 W，j=5 P，j=6 R,Jpos：j=1 J1，j=2 J2，j=3 J3，j=4 J4，j=5 J5，j=6 J6,查看寄存器值,查看寄存器计算指令的值步骤：1）按【Data】（资料）键，出现画面1；2）按 F1【Type】(类型)出现以下内容：Registers：寄存器计算指令；Position Reg：位置寄存器；3）移动光标选择【Registers】（寄存器计算指令），按【ENTER】（回车）键，出现画面2；4）把光标移至寄存器号后，【ENTER】（回车）键，输入注释；5）把光标移到值处，使用数字键可直接修改数值。,画面1,画面2,注释,值,查看寄存器值,查看位置寄存器的值步骤：1）按【Data】（资料）键，出现画面1；2）按 F1【Type】(类型)出现以下内容：Registers：寄存器计算指令；Position Reg：位置寄存器；3）移动光标选择【Position Reg】（位置寄存器），按【ENTER】（回车）键，出现画面2；4）把光标移至寄存器号后，按【ENTER】（回车）键，输入注释。,画面1,画面2,注释,值,5）把光标移到值处，按 F4【POSITION】（位置）键，显示具体数据信息（画面1）；（若值显示为 R，则表示记录具体数据，若值显示为*，则表示未记录任何数据。）6）按 F5【REPRE】（形式）键，并按【ENTER】（回车）键，可以切换数据形式；Cartesian：直角坐标；Joint：关节坐标7）把光标移至数据，可以用数字键直接修改数据。,画面1,画面2,PR 数据,UF：F UT：F表示可以在任何工具和用户坐标系中执行。,画面1,如何在程序中加入寄存器指令？步骤：1）进入编辑界面；2）按 F1【INST】（指令）键（画面1）；3）选择【Registers】（寄存器计算指令），按【ENTER】（回车）键确认（画面2）；4）选择所需要的指令格式,按【ENTER】（回车）键确认（画面3）；5）根据光标位置选择相应的项，输入值即可。,画面2,画面3,Eg：Test1,1:PR1=LPOS 2:PR2=PR1 3:PR2,1=PR1,1+100 4:PR3=PR2 5:PR3,2=PR2,2+100 6:PR4=PR1 7:PR4,2=PR1,2+100 8:J PR1 100%FINE 9:J PR2 100%FINE 10:J PR3 100%FINE 11:J PR4 100%FINE 12:J PR1 100%FINE END,步骤提示:：创建程序:Test1;进入编辑界面,按 F1【INST】（指令）键；1至7行：选择【Registers】（寄存器计算指令）项，按【ENTER】（回车）键确认进行指令框架选择；8至12行：用【SHIFT】+【POINT】（教点资料）记录任意位置后，把光标移到P 处，通过 F4【CHOICE】（选择）键选择PR，并输入适当的寄存器位置号。,2I/O（信号）指令 I/O,I/O指令用来改变信号输出状态和接收输入信号。Eg.数字信号(DI/DO)指令 Ri=DIi DOi=(Value)Value=ON 发出信号 Value=OFF 关闭信号 DOi=Pulse,(Width)Width=脉冲宽度（0.1 to 25.5秒）机器人信号(RI/RO)指令,模拟信号(AI/AO）指令，群组信号(GI/GO）指令的用法和数字信号指令类似。,画面1,如何在程序中加入信号指令？步骤：1）进入编辑界面；2）按 F1【INST】（指令）键（画面1）；3）选择I/O（信号），按【ENTER】（回车）键确认（画面2）；4）选择所需要的项,按【ENTER】（回车）键确认；5）根据光标位置输入值或选择相应的项并输入值即可。,画面2,3条件比较指令 IF,IF(variable)(operator)(value)(Processing)变量 运算符 值 行为,可以通过逻辑运算符“or”（或）和“and”（与）将多个条件组合在一起，但是“or”（或）和“and”（与）不能在同一行中使用。例如：IF 条件and（条件）and（条件）是正确的IF 条件and（条件）or（条件）是错误的,RiI/O,=,Constant(常数)RiON(1)OFF(0),JMP LBLiCall(program),Eg:1IF R1=3 OR DI1=ON,CALL TEST2如果满足 R1 的值大于等于3或DI1 等于ON的条件,则调用程序TEST2。,4条件选择指令 SELECT,注：只能用寄存器计算指令进行条件选择。,SELECT Ri=(Value)(Processing)=(Value)(Processing)=(Value)(Processing)ELSE(Processing),Value:值为 R 或Constant(常数),Processing:行为:JMP LBL iCall(program),Eg:SELECT R1=1,CALL TEST1 满足条件R1=1,调用TEST1程序=2,JMP LBL1 满足条件R1=2,跳转到标签1处 ELSE,JMP LBL2 否则,跳转到标签2处,画面1,如何在程序中加入IF/SELECT指令？步骤：1）进入编辑界面；2）按 F1【INST】（指令）键（画面1）；3）选择 IF/SELECT】，按【ENTER】（回车）键确认
