多媒体教室使用.ppt

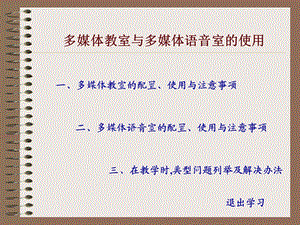

多媒体教室与多媒体语音室的使用,一、多媒体教室的配置、使用与注意事项,二、多媒体语音室的配置、使用与注意事项,三、在教学时,典型问题列举及解决办法,退出学习,（1）多媒体概念：,多媒体：两种或者两种以上的单媒体的组合。,（2）媒体分类：,根据媒体作用于人的感观不同，将媒体分为如下四类：,视觉媒体：照相机、数码相机、幻灯、投影等；,1、媒体简介,听觉媒体：广播、音响系统、录音机和CD等；,一、多媒体教室的配置、使用与注意事项,单媒体：包含存储信息的实体和传递信息的载体。,视听媒体：电影、电视、摄像机、录像机、VCD 以 及 DVD等。,综合媒体：计算机媒体、多媒体教室、语言实验室、微格教室、网络计算机多媒体系统、电子 图书馆等。,一、多媒体教室的配置、使用与注意事项,（3）、目前，我院多媒体教室包括如下教学媒体：,录像机、DVD、卡座、展示台、音响系统（功放、调音台、音箱等）、投影机以及多媒体计算机等,一、多媒体教室的配置、使用与注意事项,2、常用媒体的使用简介,1)、录像机常用接口的介绍,录像机背面连接图,另外还有音频和视频的输入接口，如Audio in和Video in。,一、多媒体教室的配置、使用与注意事项,2)、展示台常用功能键的介绍,(正/负片)可展示实物以及正负胶片；(ZOOM)可对实物进行局部放大；(FOUCUS Auto/Manual)可对实物进行调焦；(Lamp/Lighting)可对实物的亮度调整；,(本机/AV1/AV2或Int/Ext)可转换多路视频信号。,一、多媒体教室的配置、使用与注意事项,3)、调音台常用功能键的介绍,调音台分三部分：信号输入部分、母线部分、信号输出部分。将输入的声源信号经过调节后输入至功放。,Mic/Line：切换键。,GAIN：输入信号增益控制。,EQ(Frequency Quantize):均衡调节，它分为高频段High、中频段Middle、低频段Low。,EFFECT:调节输出信号效果。,一、多媒体教室的配置、使用与注意事项,Echo 回声，回声效果，混响;,BASS 调节低音;,BALANCE 调节左右声道平衡;,TREBLE 调节高音;,功放的作用 就是把来自音源或前级放大器的弱信号放大，推动音箱放声。,4)、功放常用功能键的介绍,一、多媒体教室的配置、使用与注意事项,5)、音响系统功能的简介,各种媒体的输入到调音台；调音台输入到功放；功放连接到音箱；最后由调音台调节各种媒体音量的大小；,一、多媒体教室的配置、使用与注意事项,6)、投影机遥控器常用功能键的介绍（型号：三洋PLCXU35）,多媒体2；多媒体5；3238；3328；,一、多媒体教室的配置、使用与注意事项,7)、投影机遥控器常用功能键的介绍（型号：NEC1050+）,3234；3334；3226；北区科学馆202,一、多媒体教室的配置、使用与注意事项,8)、投影机遥控器常用功能键的介绍,艺术楼两个多媒体教室,D楼四个多媒体教室；,（型号：三洋PLC25系列）,东区107,一、多媒体教室的配置、使用与注意事项,9)、投影机遥控器常用功能键的介绍,东区101,多媒体教室3，4,（型号：ASK C系列）,北区报告厅,一、多媒体教室的配置、使用与注意事项,10)、投影机遥控器常用功能键的介绍,东区207,多媒体教室1,（型号：夏普）,一、多媒体教室的配置、使用与注意事项,3、多媒体教室的配置类型,（1）、第一种配置图（含有中控）,一、多媒体教室的配置、使用与注意事项,第一种类型使用说明,多媒体教室有：D楼四个多媒体教室；本部报告厅、艺术楼两个；东区综五、北区301；北区202、东区107；多媒体1、东区101。,使用详细说明：见现教中心主页。,代表性的多媒体教室有：,D214、,多媒体1。,3226、,D214 楼多媒体教室设备操作步骤,打开系统,1、打开柜门，在控制面板上按“系统开”键，打开整个系统的电源，“笛”的一声作为标志。完毕之后打开话筒的电源，便可使用话筒。2、打开电脑主机和显示器。3、在面板上按“屏幕降”键，降下大屏幕。,1、按“屏幕升”键，将屏幕生上去。2、按“投影关”键，将投影机关闭。3、将话筒电源关闭。4、按“系统关”将整个系统电源关闭。,关闭系统,多媒体教室操作规程（D214 楼）,在教学中，出现教学设备问题，请与二楼值班室管理员联系。若需要安装软件，请开学前与电教中心联系，联系电话：3305047。,4、按“投影开”键，会自动切换到电脑信号。5、使用展示台时，先打开展示台电源，然后在面板上的媒体选择上，按“展示台”键。“笛”的一声作为标志。6、使用录象机、影碟机，先打开设备电源，然后在媒体选择上按相应的按键即可，此时的设备包括音频和视频是同时切换过来。,多媒体教室操作规程（3226）,1、打开计算机电源。2、打开控制面板上“系统电源”按扭，操作如下图所示。,3、放下幕，选择“电动幕”按扭，放下投影幕，参照上图。4、打开“投影机”，选择“投影机”按扭，接着选择“ON”按扭，参照上图。5、选择“台式电脑”，此时电脑的声音信号才能出来，参照上图。6、若投影影碟机视频信号请选择“影碟机”按扭，同理使用录像机 和展示台，参照上图。7、若使用卡座，请选择“卡座”按扭，参照上图。8、若切换到计算机信号，请选择“电脑”；若选择视频，请选择“视频”按扭，参照上图。,多媒体教室操作规程（3226）,10、有线话筒和无线话筒的音量可以通过“音量控制”面板上的“有线 咪”和“无线咪”的“+”，“-”来调节，参照上图。,下课时，请先选择“投影机”按扭，再按“OFF”，待投影机电源关闭后，再按“系统电源”按扭，闪烁灯闪烁3分钟后，系统自动关闭总电源。,多媒体教室操作规程（3226）,11、笔记本电脑的放置位置如下图所示：,在教学中，出现教学设备问题，请与管理员联系，联系电话：3305807。若需要安装软件，请开学前与电教中心联系，联系电话：3305047.,1、打开计算机电源2、打开中央控制系统电源，操作如右图所示,多媒体教室(1)操作规程,3、打开WISE软件（双击桌面”wise”图标）4、打开投影机电源，如左图所示，打开时按电源按扭一次，关闭时 按两次。注意：每次打开投影机时，五分钟以后才能关闭，投影机遥控器如上图所示：,多媒体教室(1)操作规程,5、打开均衡器电源，操作如下图所示：,6、打开功放电源，操作如下图所示：,7、使用VCD时，打开VCD电源，打开中央控制系统软件（WISE），操作如下图所示,并按投影机遥控器上的“Input”键来投影VCD视频信号；,8、使用录像机时，打开电源，打开中央控制系统软件（WISE），操作如下图所示,并按投影机遥控器上的“Input”键来投影视频信号；,多媒体教室(1)操作规程,9、使用卡座时，打开卡座电源，并打开中央控制系统软件（WISE），操作如下图所示：,10、使用展示台时，打开电源，并打开中央控制系统软件（WISE），操作如下图所示,按投影机遥控器上的“Input”键来投影视频信号.,11、下课时，请先关闭投影机电源，五分钟后关闭所有设备电源。,在教学中，出现教学设备问题，请与一楼值班室管理员联系，联系电话：3305047。,一、多媒体教室的配置、使用与注意事项,（2）、第二种配置图（没有中控,利用展示台切换视频）,第二种配置配置的教室使用说明,一、多媒体教室的配置、使用与注意事项,多媒体教室有：多媒体2、3、4、5；北区报告厅、东区207。,有代表性的多媒体教室有：,多2、,东区207。,使用详细说明：见现教中心主页。,多媒体教室操作规程（2）,1、打开计算机电源；,3、打开调音台电源（注意：在讲台后面）；,2、打开投影机电源，打开时按电源按扭一次，关闭时按两次，注意：每次打开时五分钟以后才能关闭，投影机遥控器如下图所示；,4、打开功放电源，操作如下图所示；,多媒体教室操作规程（2）,5、打开展示台电源，若投影展示台视频信号，先按投影机“Menu”按扭并选择“视频”信号，然后选择“Int/Ext”。这也就是是视频信号和计算机信号之间的切换方法，以下录像机和VCD的视频信号与计算机信号之间的切换方法和此一样，操作如下图所示：,6、下课时，请关闭所有以上打开的设备电源。在教学中，出现教学设备问题，请与一楼值班室管理员联系，联系电话：3305047。,1、打开总电源；2、打开计算机电源；3、放下投影幕，操作如下图：,4、打开投影机电源，打开时按“on”按扭一次，关闭时按“off”按钮两 次，注意：每次打开时五分钟以后才能关闭。5、打开调音台电源（一般情况下是处于打开状态）,多媒体教室操作规程（东区207）,多媒体教室操作规程（东区207）,7、打开展示台电源，若投影展示台视频信号，先按投影机遥控器“input2”按扭。这也就是视频信号和计算机信号之间的切换方法，以下录像机和VCD的视频信号与计算机信号之间的切换方法和此一样，操作如下图所示：,6、打开功放电源，操作如下图所示；,若重新需要切换到计算机信号，按投影机遥控器上的“input1”按钮。,8、下课时，请关闭所有以上打开的设备电源，但必须注意：先关闭功放电源，再关闭调音台电源。,一、多媒体教室的配置、使用与注意事项,（2）、第三种配置图（没有中控,也没有展示台）,第三种类型使用说明,一、多媒体教室的配置、使用与注意事项,多媒体教室有：3226，3328，3428、3234和3334。,代表性的多媒体教室有：,3228、,使用详细说明：见现教中心主页。,3234、,多媒体教室操作规程（3228）,1、打开计算机电源；2、选择幕控制器，将投影幕放下；,3、打开投影机电源。,4、打开功放电源。5、如果需要用话筒，请按下功放上的“Karaoke”按钮。若没有电池，请到管理员处领取充电电池，课后请归还，以便于及时充电。,在教学中，出现教学设备问题，请与管理员联系，联系电话：3305807，。若需要安装软件，请开学前与电教中心联系，联系电话：3305047。,多媒体教室操作规程（3234）,1、打开计算机电源；2、选择幕控制器，将投影幕放下；,3、打开投影机电源。,4、打开功放电源。5、如果需要用话筒，打开话筒电源即可，不需要调制功放。6、下课时，关闭投影机电源，按遥控器上“OFF”键达8秒左右即可。,在教学中，出现教学设备问题，请与管理员联系，联系电话：3305807，。若需要安装软件，请开学前与电教中心联系，联系电话：3305047。,一、多媒体教室的配置、使用与注意事项,4、注意事项,(1)、投影机应该在上次关闭5分钟后才能打开。,(2)、下课时，切记先关闭投影机电源，23分钟后关闭 总电源。,(3)、不要轻易更换调音台上的音频线，也不要轻易 调制调音台和功放上的旋钮。,(4)、由于系统盘保护，上课的资料请保存在D盘或E盘。,一、多媒体教室的配置、使用与注意事项,4、注意事项,(5)、U盘和软盘应该在Windows启动完毕后才能使用。,(6)、计算机键盘上不许放置任何物体。,(7)、注意讲台卫生，黑板擦不要放在控制台上。,(8)、注意识别遥控器上电池的正负极。,二、多媒体语音室的动能、使用与注意事项,1、多媒体语音室的控制软件介绍,语音室一,语音室二,语音室三,数字语音室,二、多媒体语音室的动能、使用与注意事项,2、多媒体语音室的功能介绍,二、多媒体语音室的动能、使用与注意事项,二、多媒体语音室的动能、使用与注意事项,二、多媒体语音室的动能、使用与注意事项,3、多媒体语音室使用注意事项,教师卡座声音的输出；计算机声音的输出；讲解声音的调节（耳机声音）；线路输出声音的调节（音箱声音）；对讲的设置；分组的设置；,三、教学时,出现典型问题列举及解决办法,2、投影机不能投视频信号（DVD、录像机和展示台）；判定是哪种类型的多媒体教室，若使用中控的，可以通过切换面板即可；若没有中控的，则可以通过先通过展示台按钮切换，然后选择投影机遥控器视频切换按钮即可。,1、投影机不能投VGA信号（计算机信号）；判定是哪种类型的多媒体教室，若使用中控的，可以通过切换面板上计算机信号按钮即可；若没有中控的，则可以通过投影机遥控器按钮切换即可。同时还要注意视频与VGA信号、视频信号之间的互换；,三、教学时,出现典型问题列举及解决办法,4、中控面板操作死锁；若出现中控面板按钮失灵，应急的处理办法是断总电。但是这种方式对投影机的破坏最大，当出现此类问题时，希望各位教师及时与管理员联系。,5、交流与讨论。,3、媒体或者是话筒没有声音或是音量过小；判定是哪种类型的多媒体教室，若使用中控的，可以通过面板上声音大小切换按钮即可；若没有中控的，则可以通过调节调音台或者功放输出按钮即可。同时，还要注意各种媒体声音的切换以及大小调节；,
