实验六循环、子程序结构程序设计.ppt

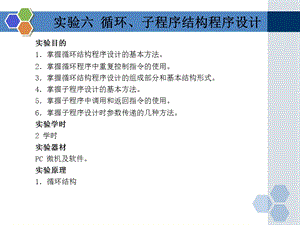

实验六 循环、子程序结构程序设计,实验目的 1掌握循环结构程序设计的基本方法。2掌握循环程序中重复控制指令的使用。3掌握循环结构程序设计的组成部分和基本结构形式。4掌握子程序设计的基本方法。5掌握子程序中调用和返回指令的使用。6掌握子程序设计时参数传递的几种方法。实验学时 2 学时 实验器材 PC 微机及软件。实验原理 1循环结构,（1）循环结构将重复执行循环体中的语句，直到循环条件不成立。（2）循环结构程序由初始化、循环处理、循环控制和循环结束 4部分组成，循环控制条件有用计数控制循环和用条件控制循环两种方式。（3）循环结构程序的基本结构形式有“先执行，后判断”和“先判断，后执行”两种。2子程序:子程序又称过程，用过程定义伪指令 PROC/ENDP 进行定义，并集中存放在存储区的特定区域构成子程序库，需要时，用调用指令 CALL调用。子程序执行完毕，应该返回到调用指令的下一条指令继续执行。实验内容与步骤 1在数据段中有如下数据区，2,-3,0,5,-7,0,0,8,6,-9，统计该数据区中正数，0，负数的个数。参考程序如下：（程序名：SY6-1.ASM）data segment var db 2,-3,0,5,-7,0,0,8,6,-9 xx db?；存正数个数 yy db?；存负数个数 zz db?；存 零个数 data ends code segment assume cs:code,ds:data start:mov ax,data,mov ds,ax mov ah,0；AH 存正数个数 mov al,0；AL 存负数个数 mov bh,0；BH 存零个数 mov si,offset var mov cx,xx-var；CX 数据个数 go:cmp byte ptr si,0 jz zero jns plus inc al jmp next zero:inc bh jmp next plus:inc ah next:inc si loop go mov xx,ah；将个数存入存储单元 mov yy,al mov zz,bh mov ah,4ch int 21h code ends end start（1）输入程序并检查无误，经汇编、连接后产生正确的可执行文件 SY6-1.EXE。（2）执行可执行文件，可以看到执行正常，但是没有任何输出，可以使用 DEBUG来调试。,（3）用 DEBUG 的 U CS:0000 查看 MOV AX,XXXX(DATA)语句，即得到数据段段地址 DS=XXXX。（4）用 G 命令执行，10 个数据后存个数，分别为 4，3，3，调试过程如下：C:DEBUG SY6-1.EXE 一 U；反汇编 2CA2:0000 B8A12CMOV AX,2CA1 2CA2:0003 8ED8MOV DS,AX 2CA2:0005 B400MOV AH,00 2CA2:0007 B000MOV AL,00 2CA2:0009 B700MOV BH,00 2CA2:000B BE0000MOV SI,0000 2CA2:000E B90A00MOV CX,000A 2CA2:0011 803C00CMP BYTE PTR SI,002CA2:0014 7407JZ001D 2CA2:0016 790AJNS 0022 2CA2:0018 FEC0INC AL 2CA2:001A EB08JMP 0024 2CA2:001C 90NOP 2CA2:001D FEC7INC BH 2CA2:001F EB03JMP 0024 U 2CA2:0021 90NOP 2CA2:0022 FEC4INC AH 2CA2:0024 46INC SI 2CA2:0025 E2EALOOP 0011 2CA2:0027 88260A00MOV 000A,AH 2CA2:002B A20B00MOV 000B,AL 2CA2:002E 883E0C00MOV 000C,BH 2CA2:0032 B44CMOV AH,4C 2CA2:0034 CD21INT 21 一 g=0 32 AX=0403 BX=0300 CX=0000 DX=0000 SP=0000 BP=0000 SI=000A DI=0000,DS=2CA1 ES=2C91 SS=2CA1 CS=2CA2 IP=0032 NV UP EI PL NZ NA PE NC 2CA2:0032 B44CMOV AH,4C 一 d 0000 000f；10 个数据后存个数，分别为 4，3，3 2CA1:0000 02 FD 00 05 F9 00 00 08-06 F7 04 03 03 00 00 00.2编程序求下列和值：S=（123）（1234）（12345）将和值存在数据段偏移量为 0100H 的单元中。参考程序如下：（程序名：SY6-2.M）data segment org 0100h var db?；VAR 存放和值 data ends code segment assume cs:code,ds:data start:mov ax,data mov ds,ax mov ah,3；调用求和子程序 call sum mov dh,bh,mov ah,4；调用求和子程序 call sum add dh,bh mov ah,5；调用求和子程序 call sum add dh,bh mov var,dh；和存入VAR mov ah,4ch int 21h sum proc near；求累加和子程序 mov ch,0；入口参数：AH 终值 mov bh,0；出口参数：BH 累加和 go:inc ch add bh,ch；CH：计数器 cmp ah,ch jnz go ret sum endp code ends,end start（1）输入程序并检查无误，经汇编、连接后产生正确的可执行文件 SY6-2.ASM。（2）执行可执行文件，可以看到执行正常，但是没有任何输出，可以使用 DEBUG来调试。（3）用 DEBUG 的 U CS:0000 查看 MOV AX,XXXX(DATA)语句，即得到数据段段地址 DS=XXXX。（4）用 G 命令执行，调试过程如下：C:DEBUG SY6-2.EXE 一 U 00 2E 36E6:0000 B80020MOV AX,2000 36E6:0003 8ED8MOV DS,AX 36E6:0005 B403MOV AH,03 36E6:0007 E81800CALL 0022 36E6:000A 8AF7MOV DH,BH 36E6:000C B404MOV AH,04 36E6:000E E81100CALL 0022 36E6:0011 02F7ADD DH,BH 36E6:0013 B405MOV AH,05 36E6:0015 E80A00CALL 0022 36E6:0018 02F7ADD DH,BH,36E6:001A 88360001MOV 0100,DH 36E6:001E B44CMOV AH,4C 36E6:0020 CD21INT 21；以下为子程序 36E6:0022 B500MOV CH,00 36E6:0024 B700MOV BH,00 36E6:0026 FEC5INC CH 36E6:0028 02FDADD BH,CH 36E6:002A 3AE5CMP AH,CH 36E6:002C 75F8JNZ 0026 36E6:002E C3RET 一 G=0 C；观察第一次求和，DH=06H AX=0300 BX=0600 CX=032F DX=0600 SP=0000 BP=0000 SI=0000 DI=0000 DS=2000 ES=36D6 SS=36E6 CS=36E6 IP=000C NV UP EI PL ZR NA PE NC 36E6:000C B404MOV AH,04 一 G=0 13；观察第二次求和，DH=10H AX=0400 BX=0A00 CX=042F DX=1000 SP=0000 BP=0000 SI=0000 DI=0000 DS=2000 ES=36D6 SS=36E6 CS=36E6 IP=0013 NV UP EI PL NZ AC PO NC 36E6:0013 B405MOV AH,05 一 G=0 1E；观察第三次求和，,DH=1FH AX=0500 BX=0F00 CX=052F DX=1F00 SP=0000 BP=0000 SI=0000 DI=0000 DS=2000 ES=36D6 SS=36E6 CS=36E6 IP=001E NV UP EI PL NZ NA PO NC 36E6:001E B44CMOV AH,4C 一 d 0100 0101；观察存储单元 2000:0100 1F 实验注意事项 1程序的执行可用DEBUG 的G 命令，根据 U命令显示的地址，使用 G 命令执行到具体地址，可以用 G=地址地址地址，也可用T 命令单步跟踪执行。2当循环体中处理部分也是循环结构时，就构成循环套循环的双重循环，依次类推可构成多重循环。实验与思考1编程序计算_S=1+2+3+.+10，并把和放在_BL中。（用_LOOP_指令）2从_3000H_内存单元开始的_100_个字节存储单元全部清0。3总结计数控制循环程序的设计方法。4对内存单元_3000H_开始的_100_个存储单元用_E_命令输入任意数。,
