物流信息管理物流信息技术(条码技术).ppt

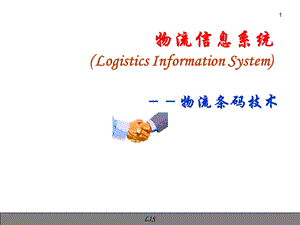

1,物流信息系统(Logistics Information System),物流条码技术,2,物流条码技术,提纲目录,3,第一节 条码概述,4,条码技术的产生与发展,早在20世纪40年代后期,美国人就发明了“公牛眼”条形码，形状为同心靶环。60年代后期，北美铁路系统开始采纳条码系统。目前美国所有的铁路车厢上都有ACI（Automatic Car Identification）的条形码标志,5,商品条码的产生,1967年美国超市出现了第一套条码扫描零售系统。1973年，美国统一代码委员会（UCC）建立了UPC商品条码应用系统，同年，颁布UPC条码标准。在欧洲，1977年，欧洲物品编码协会在12位的UPC-A商品条码的基础上，开发出与UPC-A商品条码兼容的欧洲物品编码系统，简称EAN系统，并正式成立了欧洲物品编码协会（European Article Numbering Association)。简称EAN,6,物流条码的产生,UCC/ENA-128条码于1981年被推荐应用，以标识物流单元。这样，EAN和UCC将条码技术从单独的物品标识推向整个供应链管理和服务领域。20世纪80年代，人们也开始研制二维条码，1990年Symbol公司推出二维条码PDF417。1994年9月日本Denso公司研制QR Code。2003年中国龙贝公司研制成龙贝码。目前，条码技术已应用在计算机管理的各个领域。条码技术的应用解决了数据录入和数据采集的“瓶颈”问题，为物流管理提供了有力的技术支持。,7,国际上与条形码相关的组织,美国统一编码委员会（Uniform Code Council，UCC）欧洲物品编码协会（European Article Numbering Association，EAN）国际物品编码协会（International Article Numbering，IAN）：由于历史原因和习惯，该组织至今仍旧称为EAN。,8,我国条形码技术的应用,研究始于20世纪70年代末、80年代初；条形码应用系统建立于20世纪80年代末；中国物品编码中心于1988年12月28日正式成立，于1991年4月19日正式加入国际物品编码协会；国际物品编码协会分配给中国的前缀码为：690，691，692，693，694，695。,9,中国物品编码中心已制定的有关标准,GB 129042003 商品条码 GB/T 129052000 条码术语 GB/T 129062001 中国标准书号条码 GB/T 129071991库德巴条码 GB/T 129082002 信息技术 自动识别和数据采集技术 条码符号规范 三九条码GB/T 142572002 商品条码符号位置GB/T 142582003 信息技术 自动识别与数据采集技术 条码符号印刷质量的检验,10,中国物品编码中心已制定的有关标准,GB/T 154252002 EANUCC系统 128条码GB/T 168271997 中国标准刊号（ISSN部分）条码 GB/T 168281997 位置码 GB/T 168291997 交插二五条码 GB/T 168301997 储运单元条码 GB/T 169862003 EANUCC系统应用标识符 GB/T 171721997 四一七条码,11,中国物品编码中心已制定的有关标准,GB/T 172311998 发货通知报文GB/T 172321998 收货通知报文GB/T 172331998 订购单报文GB/T 175361998 订购单变更请求报文GB/T 175371998 订购单应答报文GB/T 177051998 销售数据报告报文GB/T 177061998 销售预测报文GB/T 177071998 报价报文GB/T 177081998 报价请求报文GB/T 177091998 库存报告报文GB/T 181252000 交货计划报文,12,中国物品编码中心已制定的有关标准,GB/T 181272000 物流单元的编码与符号标记 GB/T 181292000 价格/销售目录报文GB/T 182832001 店内条码 GB/T 182842001 快速响应矩阵码 GB/T 183472001 128条码 GB/T 183482001 商品条码符号印制质量的检验 GB/T 187852002 商业帐单汇总报文 GB/T 188052002 商品条码印刷适性试验 GB/T 192512003 贸易项目的编码与符号表示导则GB/Z 192572003 供应链数据传输与交换,13,条码技术主要内容,编码技术符号表示技术识读技术生成与印制技术应用系统设计,14,条码技术的特点,简单信息采集速度快采集信息量大可靠性高灵活、实用自由度大设备结构简单、成本低,15,基本概念,条码码制字符集连续性与非连续性定长条码与非定长条码双向可读性自校验特性条码密度,16,条码,条码是由一组规则排列的条与空及其对应字符组成的标记。,码制,是指条码符号的类型，每种类型的条码符号都是由符合特定编码规则的条和空组合而成。每种码制都具有固定的编码容量和所规定的条码字符集。,17,字符集,字符集是指某种码制的条码可以表示的字母、数字和符号的集合。,连续性与非连续性,连续性是指每个条码字符之间不存在间隔。非连续性是指每个条码字符之间存在间隔。,18,定长条码与非定长条码,定长条码是仅能表示固定字符个数的条码。非定长条码是指能表示可变字符个数的条码。,双向可读性,条码符号的双向可读性是指从左、右两侧开始扫描都可被识别的特性。绝大多数码制都具有双向可读性。,19,自校验特性,若在一个条码符号中，一个印刷缺陷不会导致替代错误，那么这种条码就具有自校验功能。,条码密度,条码密度是指单位长度条码所表示条码字符的个数。,20,条码的分类,条码可分为一维条码和二维条码就一维条码来说按条码的长度来分，可分为定长和非定长条码；按排列方式分，可分为连续型和非连续型条码；从校验方式分，可分为自校验和非自校验型条码等。二维条码根据构成原理、结构形状的差异，可分为两大类型：一类是行排式二维条码；另一类是矩阵式二维条码。,21,条码识读的基本工作原理,由光源发出的光线经过光学系统照射到条码符号上面，被反射回来的光经过光学系统成像在光电转换器上，使之产生电信号，信号经过电路放大后产生一模拟电压，它与照射到条码符号上被反射回来的光成正比，再经过滤波、整形，形成与模拟信号对应的方波信号，经译码器解释为计算机可以直接按受的数字信号。,22,条码的生成过程,23,条码识读,条码识读设备由条码扫描和译码两部分组成。现在绝大部分条码识读器都将扫描器和译码器集成为一体。,条码识读器的种类,24,常见的一维条码,25条码交插25条码39条码库德巴条码,25,25条码,25条码是一种只有条表示信息的非连续型条码。25条码的字符集为数字0-9。每一个条码字符由规则排列的5个条组成，其中有两个条为宽单元，其余的条和空、字符间隔是窄单元，故称之为“25条码”。,表示“123458”的25条码,26,25条码是最简单的条码，研制于20世纪60年代后期。当时主要用于各种类型文件处理及仓库的分类管理、标识胶卷包装及机票的连续号等。不能有效利用空间。,25条码的应用,27,交插25条码,交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验功能的双向条码。交插25条码的字符集为数字0-9。交插25条码的每一个条码字符由5个单元组成，其中两个是宽单元，三个是窄单元。组成条码符号字符个数为偶数。,表示“3185”的交插25条码,28,交插25条码起初广泛应用于仓储及重工业领域。1987年开始应用于运输包装领域。同年日本引入了交插25条码，用于储运单元的识别与管理。我国于1997年研究制定了交插25条码标准（GB/T 16829-1997)，推荐在运输、仓储、工业生产线、图书情报等领域的自动识别管理。,交插25条码的应用,29,39条码,39条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。39条码的字符集为数字0-9，字母A-Z及特殊字符：空格、$、%、+、-、*、/共44个。39条码的每一个条码字符由9个单元组成，其中3个是宽单元，其余是窄单元，故称之为“39条码”。,表示“B2C3”的39条码,30,39条码首先在美国国防部得到应用。目前广泛应用于汽车行业、材料管理、经济管理、医疗卫生和邮政、储运单元等领域。我国于1991年研究制定了39条码标准（GB/T 12908-2002)，推荐在运输、仓储、工业生产线、图书情报、医疗卫生等领域应用39条码。,39条码的应用,31,库德巴条码,库德巴条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。库德巴条码的字符集为数字0-9，字母A-D及特殊字符：$、:、+、-、.、/共20个。库德巴条码的每一个条码字符由7个单元组成(4个条单元和3个空单元），其中2或3个是宽单元，其余是窄单元。,表示“A12345678B”的库德巴条码,32,库德巴条码研制于1972年。目前广泛应用于医疗卫生和图书馆行业及邮政快件上。美国输血协会将其规定为血袋标识的代码，以确保操作准确。我国于1991年研究制定了库德巴条码国家标准（GB/T 12909-1991)。,库德巴条码的应用,33,常见的二维条码,行排式二维条码 CODE49、CODE 16K、PDF417等矩阵式二维条码 QR Code、Data Matrix、Maxi Code、Code One、龙贝码等。,34,二维条码与一维条码的比较,35,第二节 商品条码,36,商品条码的符号表示,UPC-A商品条码UPC-E商品条码EAN-13商品条码EAN-8商品条码,37,模块的概念,每一个基本宽度称为1个模块。每一条或空由14个模块组成,38,UPC-A商品条码的字符构成,每一条码字符由2个条和2个空构成，每一条或空由14个模块组成，每一条码字符的总模块数为7。用二进制“1”表示条的模块，用二进制“0”表示空的模块。,39,UPC-A商品条码的字符集,40,UPC-A商品条码字符集的符号表示,41,起始符、终止符,商品条码起始符、终止符的二进制表示都为“101”。,42,中间分隔符,商品条码中间分隔符的二进制表示为“01010”。,43,UPC-A商品条码,12位字符又由左边两个警戒条（即起始字符）和右边两个警戒条（即终止字符）封起来。,UPC-A条码,44,UPC-A商品条码,左侧6个条码字符均由A子集的条码字符组成，右侧数据符及校验符均由C子集的条码字符组成。,45,UPC-A商品条码的符号尺寸,46,UPC-E商品条码,UPC-E条码它仅直接表示6个数据字符，条码符号本身没有中间分隔符，终止符也与UPC-A不同。,UPC-E条码,UPC-E条码终止符,47,UPC-E商品条码,长度：7位数，前6位奇偶性的排列组合对应着第7位数，它的值隐含在6个字符的奇偶性排列组合中。前6位数由两个左警戒条即起始字符和三个右警戒条即终止字符封起来，而且警戒条比其他条要高。,48,EAN-13商品条码,长度：13位数字型结构：与UPC-A码相同符号与UPC-A码符号一样，分为两部分，前6位字符称为左手字符，后6位字符称为右手字符。左手字符具有奇偶性，而右手字符均为偶性。,49,EAN-13商品条码的结构,50,EAN-13商品条码,与UPC-A码的符号具有相同的元素个数，只是比UPC-A码多了一个第13位数。这第13位数不被编码成条形码字符，它的值隐含在左手字符的奇偶性排列组合中。,EAN-13商品条码的符号尺寸,51,EAN-13商品条码的字符集,52,EAN-13商品条码字符集的符号表示,53,例,确定13位数字代码6901234567892的左侧数据符的二进制表示。,54,EAN-13商品条码,EAN-13条码,55,EAN-8商品条码,长度：8位数字，适用于包装面积较小的商品前两位或三位数代表此产品的生产国家或地区，接下去的45位数为产品代码，最后一位为校验字符。,EAN-8条码,56,EAN-8商品条码的结构,57,EAN-8商品条码的字符,左侧数据符由字符集中的A子集表示；右侧数据符和校验符由字符集中的C子集表示。,EAN-8商品条码的符号尺寸,58,EAN-8商品条码的符号尺寸,59,校验码,校验码计算例,60,商品条码的编码（商品标识代码）,UCC-12代码 EAN/UCC-13代码EAN/UCC-8代码特殊情况下的编码,61,UCC-12代码,UCC-12 代码由厂商识别代码和商品项目代码以及校验码组成。厂商识别代码是美国统一代码委员会UCC分配给厂商的代码，商品项目代码：由厂商编码，校验码为最后1位数字。只有当产品出口到北美地区并且客户指定时，才申请使用UCC-12代码。,62,UCC-12代码结构,（1）N1为系统字符；（2）厂商识别代码：由左起6位数字组成。（3）商品项目代码：由5位数字组成。（4）校验码：校验码N12为1位数字。,UCC-12代码的条码表示,UCC-12代码可以用UPC-A商品条码和UPC-E商品条码的符号表示。,63,UCC-12的编码,长度为12，其中：,64,UPC-E商品条码的代码结构,UPC-E商品条码所表示的UCC-12代码由8位数字(N1N8)组成，是将系统字符为“0”的UCC-12代码进行消零压缩所得，消零压缩方法见下表。,65,66,例,假设编码系统字符为“0”，厂商识别代码为012360，商品项目代码为00003，将其表示成UPC-E形式。由于厂商识别代码是以“60”结尾，首先取厂商识别代码的前三位数字“1236”，后跟商品项目代码的后一位数字“3”，再其后是“4”。按计算UPC-A校验字符的方法计算此例中的校验字符，其值为“3”。因此，UPC-E的代码为,01236343,67,EAN/UCC-13代码,EAN/UCC-13代码由13位数字组成。由厂商识别代码、商品项目代码和校验码组成。厂商识别代码由国家（或地区）编码组织统一分配管理。厂商识别码由 79位数数组成。商品项目代码：由厂商编码，由35位数字组成。校验码为最后1位数字。,68,EAN/UCC-13代码结构,69,前缀码,前缀码由23位数字（N1N2或N1N2N3）组成，EAN已将“690”“695”分配给中国物品编码中心使用。,70,厂商识别代码,厂商识别代码由79位数字组成，由中国物品编码中心负责分配和管理。由于厂商识别代码是由中国物品编码中心统一分配、注册，因此编码中心有责任确保每个厂商识别代码在全球范围内的唯一性。,71,商品项目代码,商品项目代码由35位数字组成，由厂商负责编制。由3位数字组成的商品项目代码有000999共有1000个编码容量，可标识1000种商品；同理，由4位数字组成的商品项目代码可标识10000种商品；由5位数字组成的商品项目代码可标识100000种商品。,72,EAN/UCC-8代码,EAN/UCC-8代码是用于标识小型商品的。它由8位数字组成，其中，N1N2或N1N2N3为前缀码。EAN/UCC-8代码用于商品编码的容量很有限，应慎用。,73,特殊情况下的编码,产品变体的编码 组合包装的编码 促销品的编码 商品标识代码的重新启用,74,产品变体的编码,“产品变体”是指制造商在产品使用期内对产品进行的任何变更。如果制造商决定产品的变体（如含不同的有效成分）与标准产品同时存在，那么就必须另分配一个单独且唯一的商品标识代码。“产品变体”包括产品的重量、尺寸、包装类型、产品名称、商标或产品说明变化。,75,组合包装的编码,如果商品是一个稳定的组合单元，其中每一部分都有其相应的商品标识代码。一旦任意一个组合单元的商品标识代码发生变化，或者组合单元的组合有所变化，都必须分配一个新的商品标识代码。,76,促销品的编码,“促销品”是商品的一种暂时性的变动，并且商品的外观有明显的改变。这种变化是由供应商决定的，商品的最终用户从中获益。通常促销变体和它的标准产品在市场中共同存在。商品的促销变体如果影响产品的尺寸或重量，必须另行分配一个不同的、唯一的商品标识代码。例如：加量不加价的商品，或附赠品的包装形态。,77,商品标识代码的重新启用,厂商在重新启用商品标识代码时，应主要考虑以下两个因素：（1）合理预测商品在供应链中流通的期限不再生产的产品自厂商将最后一批商品发送之日起，至少4年内不能重新分配给其它商品项目。对于服装类商品，最低期限可为2年半。（2）合理预测商品历史资料的保存期,78,第三节 物流条码,（EAN.UCC系统条码）,79,ITF-14条形码符号,连续型、定长、具有自校验功能，且条和空都表示信息的双向条形码，其条形码字符集、条形码字符的组成与交叉二五条形码相同。ITF-14条码由矩形保护框、左侧空白区、条码字符、右侧空白区组成，如下图。,80,ITF-14条码的结构,左侧空白区起始符7对表示数据的符号字符终止符右侧空白区,81,ITF-14条码符号的标准尺寸,ITF-14条码符号的放大系数范围为0.6251.200,82,ITF-14条码的应用,ITF-14条码只用于标识非零售的商品。ITF-14条码对印刷精度要求不高，比较适合直接印制（热转印或喷墨）于表面不够光滑、受力后尺寸易变形的包装材料，如瓦楞纸或纤维板上。只有ITF-14条形码使用指标符，指示符的赋值区间为19，其中18用于定量贸易项目，9用于变量贸易项目。,83,EAN/UCC-128条码,EAN/UCC-128条码是唯一能表示应用标识的条码符号，是一种条、空均表示信息的连续型、非定长、具有自校验功能的双向条码。,84,EAN/UCC-128条码字符构成,采用四种单元宽度，每个条码字符由三个条和三个空共十一个模块组成（每个符号字符由6个单元组成，（终止符除外）每个条（或空）宽度为1、2、3或4个模块）；字符集有A、B、C三套字符集。,85,字符集,1、字符集A：包括所有的大写字母、数字字符、标点字符、控制字符（ASCII值为00到95的字符）以及7个特殊字符；2、字符集B：包括所有的大写字母、数字字符、标点字符、小写字母字符（ASCII值为32到127的字符）以及7个特殊字符；3、字符集C：包括100个数字（0099以及3个特殊字符。使用字符集C时，用一个符号字符表示2位数字,86,字符集的选择与转换,字符集的选择依赖于起始字符、切换字符或转换字符；通过切换字符和转换字符可以在符号中重新确定字符集；通过使用不同的起始字符、切换字符和转换字符，不同的128条码符号可表示同一数据。,87,辅助字符,EAN/UCC-128条码有九个辅助字符 START A，CODE A，START B，CODE B，SHIFT START C，CODE C，STOP，FNC1。,88,功能符1（FNC1）,在第一位置的FNC1EANUCC系统专用,89,起始字符,FNC1,90,符号字符结构,在符号字符中：条的模块数的和是偶数；空的模块数的和是奇数；该奇偶特性保证字符的自校验功能,91,起始符符号,表示起始字符startA的128条码,92,起始符符号,表示起始字符startB的128条码,93,起始符符号,表示起始字符startC的128条码,94,符号字符,表示值为35的符号字符,95,终止字符,表示终止字符的128条码符号,96,应用标识符AI,UCC/EAN-128 通过应用标识符定义数据用于开放的供应链,97,UCC/EAN-128 符号结构,98,基本结构,99,预定义长度的应用标识符,AI的前2位,字符数(AI 和数据域),0020 0116 0216 0316 048 118 128 138 148 158 168,AI的前2位,字符数(AI 和数据域),178 188 198 204 3110 3210 3310 3410 3510 3610 4116,尚未分配,100,预定义长度数据串,不需要分隔符例如:01 预定义长度为16位 31 预定义长度为10位,101,符号校验字符,符号校验字符是终止字符前面的最后一个字符。在供人识读字符中不表示符号校验字符,符号校验字符计算,102,物流信息的编码,1.EAN.UCC条码标识系统2.贸易项目条码3.物流单元条码4.物流信息属性条码5.位置码6.资产条码7.服务标识条码,103,1.EAN.UCC条码标识系统,EAN-UCC条码标识系统是通过赋予产品、货运单元、资产、位置与服务的唯一标识，对全球的多行业供应链进行有效管理的一套开放式的国际标准。EAN-UCC条码标识系统是在商品条码基础上发展而来的。,104,EAN-UCC条码标识系统的六大应用领域,资产的标识,位置的标识,服务关系的标识,物流信息属性的标识,105,106,2.贸易项目条码,贸易项目是指一项产品或服务，对于这些产品或服务需获取预先定义的信息，并且可以在供应链的任意节点进行标价、订购或开据发票，以便所有贸易伙伴进行交易。,107,按照贸易项目的流通领域可以分为零售贸易项目和非零售贸易项目。零售贸易项目是指在零售端通过POS扫描结算的商品。不通过POS扫描结算的商品为非零售贸易项目。,贸易项目的分类(1),108,根据其生产形式的不同，可以分为定量贸易项目和变量贸易项目。定量贸易项目是以统一预先确定的形式（类型、尺寸、重量、成分、样式等），可以在供应链的任意节点进行销售的贸易项目。变量贸易项目是指在供应链节点上出售、订购或生产的产品，其度量方式可以连续改变的贸易项目。,贸易项目的分类(2),109,一般贸易项目条码,定量,变量,贸易项目标识,零售,非零售,110,a.零售定量贸易项目编码,用EAN/UCC-13、EAN/UCC-8、UCC-12三种代码结构。在我国，零售定量贸易项目的标识代码主要采用GTIN中的EAN/UCC-13、EAN/UCC-8两种数据结构。只有当产品出口到北美地区并且客户指定时，才申请使用UCC-12代码。,111,b.零售变量贸易项目编码,店内码编码,112,店内码编码,前缀码：前缀码（X13X12）由二位数字组成，其值为2029。用于指示该13位数字代码为商店用于标识商品变量消费单元的代码。商品项目代码：商品项目代码（X11X2）由10位数字组成，包括商品种类代码、价格（度量值）代码及其校验码。其中，商品种类代码用于表示变量消费单元的不同种类；价格（度量值）代码用于表示某一具体变量消费单元的价格（度量值）信息。校验码：校验码的计算同商品条码校验码的计算方法。,113,c.非零售贸易项目编码,指示符的赋值区间为19，其中18用于定量贸易项目，9用于变量贸易项目。,114,115,d.非零售变量贸易项目编码结构,116,d.非零售变量贸易项目编码结构,117,EAN-13商品条码的编码,118,商品条码所在国家和地区的前缀码,000-019 _美国020-029 _店内码030-039 _美国040-049_ 限域分销300-379 _法国 380 _保加利亚383 _斯洛文尼亚 385 _克罗地亚 400-440 _德国450-459&490-499 _日本460-469 _俄罗斯 471 _中国台湾 474 _爱沙尼亚,475 _拉脱维亚476 _阿塞拜疆 477 _立陶宛481 _白俄罗斯482 _乌克兰 486 _格鲁吉亚487 _哈萨克斯坦 489 _中国香港特别行政区500-509 _英国958 _中国澳门特别行政区977_连续出版物(ISSN)978-979_图书(ISBN)990-999_优惠券,119,d.非零售变量贸易项目编码结构,120,一个物流单元内的变量贸易项目的标识,121,贸易计量,可变数量(AI 30)贸易计量(AI 31nn,32nn,35nn,36nn)第四位数字n表示小数点位置计量信息用6位数字表示，计量的单位由AI定义。卷状产品 宽度,长度,内径,(AI 8001)。,122,公制贸易量度应用标识符,123,非公制贸易量度应用标识符,124,示例（散装贸易项目）,125,示例(按件数定货与交货，并按重量开发票的贸易项目),126,示例(标准组合的贸易项目),127,编码方式的选择,128,129,特殊贸易项目条码,（1）图书条码（2）期刊条码,130,（1）图书条码,国际物品编码协会（EAN）与国际标准书号(International standard book number,ISBN)中心达成了一致协议，把图书作为特殊的商品，将EAN前缀码978，作为国际标准书号（ISBN）系统的前缀码，并将ISBN书号条码化。图书代码可以用两种不同的代码结构来表示，一种是把图书视为一般商品，然后按EAN商品编码方法进行编码；另一种是利用图书本身的ISBN编码，按照EAN和ISBN协议规定，将978作为图书商品的前缀进行编码。,131,将图书按一般商品进行编码,P1P3：前缀码，是国际编码组织分配给各国编码组织的国别代码。X1X9：图书代码。图书代码的具体结构由各国编码组织根据本国的特点自行定义。比如：厂商代码+书名代码；或出版社代码+书名代码；或出版物代码+价格代码。C：EAN-13代码的校验字符，计算方法与EAN代码的校验字符计算方法相同。,132,直接采用图书的ISBN号,978 X1X2X3X4X5X6X7X8X9 C 校验字符 ISBN号 EAN分配给ISBN系统的专用前缀码,133,中国标准书号的构成,组号：是国家，地区，语言或其它组织的代号，由国际ISBN中心负责分配。中国的组号是7。出版社号：由国家ISBN中心分配，其位数视情况由26位数字组成。,国际标准书号结构,134,出版社号位数及代码范围,135,中国标准书号的构成,书序号：由出版社自行分配，每个出版社的书序号位数是固定的，计算方法为书序号位数=9-(组号位数+出版社号位数)。书序号位数由6位2位。校验码：中国标准书号的第十位数字。图书条码不含该校验字符。,国际标准书号结构,136,（2）期刊条码,期刊可以有两种不同的编码方式。一种方式是将期刊作为普通商品进行编码，编码方法按照标准的EAN-13代码的编码方式进行。另一种方法是按照国际标准期刊号ISSN（International Standard Serials Number）体系进行编码。ISSN是国际标准期刊号中心统一控制，在世界范围内广泛采用的期刊代码体系。按照这个体系编码完全可以达到标识系列出版物的目的。因此，国际物品编码协会（EAN）与国际标准期刊号中心签署了协议，并将EAN前缀码977分配给国际标准期刊系统，供期刊标识专用。,137,EAN系统的期刊代码,前缀码977：国际物品编码协会(EAN)分配给国际标准期刊号ISSN系统的专用前缀码。X1X7：国际标准期刊号(ISSN)，不含其校验码。,138,EAN系统的期刊代码,Q1Q2：备用码，当X1X7不能清楚地标识期刊时，可以利用备用码Q1Q2来辅助区分出版物，日刊或一周内发行几次的期刊，可以利用Q1Q2分配不同的代码。S1S2：仅用于表示一周以上出版一次的期刊的系列号(即周或月份的序数)。,139,期刊系列号S1S2的代码构成,140,示例,“1671-666”是国际标准期刊号（ISSN），“977”是国际期刊统一代码，“02”表示2002年，“4”是检验码。“09”是附加码，表示该刊是第9 期。,ISSN 1671-666,141,应用标识符,应用标识符（APPlication Identifier,AI)伴随UCC/EAN-128条码而产生的。AI是字符串开始的两个或两个以上的字符，它定义其后的数据域的含义和格式。通过AI可以将若干信息编码在同一UCC/EAN-128条码中。目前，应用标识符已增加到126个，下表是其中的一部分。,142,*：“格式”的符号表示n：数字字符an：字母-数字 字符.：可变长度域,应用标识符,目前，应用标识符已增加到126个，下表是其中的一部分。,143,3.物流单元条码,物流单元是在供应链中为了便于运输和/或仓储而建立的包装单元，是在供应链中需要管理的对象。一箱有不同颜色和大小的12件裙子和20件夹克的组合包装;一个40箱饮料的托盘（每箱12盒装）都可作为一个物流单元。,144,物流单元代码SSCC,物流单元采用（SSCC）即系列货运包装箱代码进行唯一标识。如果贸易伙伴都能读取SSCC，并能通过EDI获取SSCC标识的物流单元的全部信息，那么该物流单元除了SSCC外，就不需要标识其他信息了。但目前难以做到。所以除了SSCC外，物流单元的少许属性还需以条码形式标识出来。,145,物流单元内的标识,AI02 用于一个物流单元内的项目标识；AI37(数量)必须与AI02一起使用；AI02是AI00的一个属性；典型应用：用AI02标识托盘上纸箱的GTIN和数量,146,AI：应用标识符，指明跟随在应用标识符后面的数字所表示的含义。扩展位：由厂商分配，如：表示纸盒，托盘，包装箱等。,SSCC的结构,147,SSCC,厂商如果希望在SSCC数据中区分不同的生产 厂（或生产车间），可以通过分配每个生产厂（或生产车间）SSCC区段来实现。SSCC 在发货通知、交货通知和运输报文中公布。SSCC用UCC/EAN-128条码表示，它由国际物品编码协会和美国统一代码委员会共同设计而成。SSCC是标识编码应用含义和格式的字符，其作用是指明跟随在应用标识后面的数字所表示的含义。,148,4.物流信息属性条码,在EAN-UCC系统中，物流单元内的贸易项目的附加信息的编码，例如批号、日期和度量等信息，可被定义为物流信息属性，可以运用应用标识符来表示。,149,追溯代码,AI10 批号(an.20)质量管理，招回产品，ISO 9000 跟踪AI21 系列号(an.20)项目的单独跟踪AI250 二级系列号(an.30)特定应用(例如，汽车的底盘号码),150,日期,日期的格式为 n6(YYMMDD)项目的日期有AI11 生产日期AI12 付款截止日期AI13 包装日期AI15 保质期AI17 有效期,151,每个计量单位的价格与批号,应用标识符应用示例,152,5.位置码,EAN-UCC全球位置码（Global Location Number,GLN）能够唯一标识任何物理实体、功能实体和法律实体。其中物理实体可以是一座工厂，一个仓库；功能实体可以理解为企业中的某一个部门；法律实体是指能够承担法律责任的企业、工厂或集团公司。,153,位置码采用EAN/UCC-13编码结构。若用条码符号表示，必须与相关的应用标识符一起使用。目前GLN只能用UCC/EAN-128表示。,收货人GLN,5.位置码,154,位置码及其应用标识符所表示的含义,155,物流标签,承运商区段 客户区段供应商区段,156,标识货物托运代码应用标识符AI（401）,货物托运代码标识一个货物的逻辑组合（一个或多个物理实体组成），这组货物已交付给货运代理人托运并将作为一个整体进行运输。货物托运代码必须由货运代理人（或起货运代理人作用的承运人）或事先与货运代理人订立协议的发货人分配。数据结构如表所示：,157,装运标识代码应用标识符AI（402）,装运标识代码（提单）由发货人分配。它为一票运输货载提供了一个全球唯一的代码，标识一个物理实体的逻辑组合。它可以作为一个交流的参考代码为运输环节中的各方使用，例如EDI报文中能够用于一票运输货载的代码和/或发货人的装货清单。数据结构如表所示：,158,路径代码的应用标识符AI（403）,路径代码由包裹承运人分配，而且是SSCC的一个属性。其意在提供一个采用已经定义的国际多式联运方案的移动路径。路径代码不必用已经由其他数据元序列创建的信息（如船舶转邮寄的代码）进行编码。,159,6.资产条码,包括可回收资产标识代码和单个资产标识代码。可回收资产：指具有一定价值的可再次使用的包装或运输设备，如：啤酒桶、气瓶、塑料托盘或板条箱。,160,全球可回收资产标识符（Global Returnable Asset Identifier,GRAI）：实现资产的跟踪和全部有关数据的记录和自动采集。其代码结构如下：,可回收资产标识代码,161,单个资产标识代码,单个资产：指具有任何特性的物理实体，如飞机零部件全球单个资产标识符（Global Individual Asset Identifier,GIAI）：实现单个资产从购置到退役全过程的记录和跟踪。,162,7.服务标识条码,全球服务关系代码（Global Service Relation Number,GSRN）：用于标识在一个服务关系中服务的接受方，为服务供应方提供存储相关服务数据的代码标识服务关系中的服务接受方。它为服务提供方提供了一个准确惟一的标识代码，用以存储与提供给服务接受方的服务有关的数据。,163,格式：应用标识符号为：8018UCC/EAN-128条码是惟一用于表示全球服务关系代码GSRN的条码。组成：包括厂商识别代码、服务项目代码和校验位。,164,165,条码在物流管理过程中的应用,物料管理作业管理仓储管理销售管理 1.POS销售 2.销售店面的实时数据采集配送管理分拣作业运动中称量产品售后跟踪服务,166,167,看板与暗灯系统,168,SGM小件拉动系统,169,问题与思考？,简述二维条码技术应用。条码作为一种图形识别技术与其他识别技术相比有什么特点？行排式二维条码与矩阵式二维条码的编码原理有何不同？EANUCC条码标识系统及其应用领域？,
