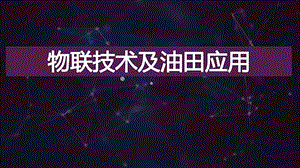

物联技术及油田应用,01,物联网概念,02,2.物联网技术,C,目录,ONTENTS,03,2.物联网的应用,04,2.油田物联网简介,世界为什么要联网？,1.加强人与人之间的沟通2.更好的感知世界3.不断提高生产效率4.为了更好的用户体验,物联网物物相连的互联网,另一个常用缩写：M2M,Machine to Machine,Man to Machine,Man to Man,什么是物联网,物联网通过智能感知、识别技术与普适计算、泛在网络的融合应用，被称为继计算机、互联网之后世界信息产业发展的第三次浪潮。物联网被视为互联网的应用拓展，应用创新是物联网发展的核心，以用户体验为核心的创新是物联网发展的灵魂。,物联网起源与发展历程,1991年，美国麻省理工学院(MIT)的Kevin Ash-ton教授首次提出物联网的概念。1995年，比尔盖茨在未来之路中，提及物互联这一概念。2009年，温家宝总理视察无锡，提出感知中国计划，拉开中国物联网发展的帷幕,01,物联网概念,02,2.物联网技术,C,目录,ONTENTS,03,2.物联网的应用,04,2.油田物联网简介,物联网应用三个层次,物联网应用三个层次,物联网感知层,感知层是由大量的具有感知、通信、识别（或执行）能力的智能物体与感知网络组成，如同人类的五官和皮肤。,标识特定的物体,感应物体各种状态,无线通信技术,执行特定的操作,互联网,2.1 物联网传感器,传感器,定义：是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。,按感知状态分类：热、光、气、力、味、磁、湿、声、放射线、速度、位移、距离、位置,按感知技术分类：光电传感器、生物传感、混合传感器、,湿度传感器,霍尔传感器,微机电传感器,压力传感器,温度传感器,光传感器,热 敏 电 阻,一种电容式压力传感器,光敏三极管,2.2 物体标识,磁卡,I C卡,位置识别,二维码,条形码,电子标签,2.3 传感网络,传统互联网的通信模式和协议，与各类传感器和物体标识器件是无法直连的。需要专门的传感网络通信技术进行处理后接入互联网。,广义传感网络,NFC,RF315,BLUE,ZigBee,声波,Wifi,2.4 物联网传输层,传输层,接入网,核心网,业务网,指骨干网络到用户终端之间的所有设备。被形象地称为最后一公里。接入网的接入方式包括铜线（普通电话线）接入、光纤接入、光纤同轴电缆（有线电视电缆）混合接入、无线接入和以太网接入等几种方式。,将接入网与其他接入网连接在一起的网络。通常指除接入网和用户驻地网之外的网络部分,为接入用户提供一种或数种业务的网络。,泛在网络,泛在网络来源于拉丁语Ubiquitous，从字面上看就是广泛存在、无所不在的网络。人和万物置身于无所不在的网络之中，实现人在任何时间、地点，使用任何网络与任何人与物的信息交换，基于个人和社会的需求，利用现有网络技术和新的网络技术，为个人和社会提供泛在的，无所不含的信息服务和应用。,01,物联网概念,02,2.物联网技术,C,目录,ONTENTS,03,2.物联网的应用,04,2.油田物联网简介,物联网应用领域,我国在物联网“十二五”发展规划圈定9大领域重点示范工程，分别是智能工业、智能农业、智能物流、智能交通、智能电网、智慧环保、智能安防、智能医疗、智能家居。,1,3,2,智能家居,智能医疗,智慧环保,智能电网,智能交通,智能物流,智能工业,智能农业,智能安防,物联网现存问题,低,效率低底层协议不统一,低,利用率低数据庞杂，数据重复,低,安全性能低设备简易，防护性差,高,成本高规模化难形成,高,高,行业壁垒高各行业覆盖各种标准,运营难度高产业链广而碎,01,物联网概念,02,2.物联网技术,C,目录,ONTENTS,03,2.物联网的应用,04,2.油田物联网简介,大庆油田信息技术公司通过试验、示范，截至2015年陆续在大庆采油二厂、采油三厂、采油七厂、庆新油田等地推广使用了田生产过程数字化管理系统，实现了油水井生产实时采集、实时计算、实时诊断、实时优化、实时发布、实时控制，有力地推动了油田的自动化、信息化、数字化的发展，,油田物联网发展,大港油田油气生产物联网系统2016年已实现生产过程监测、生产分析、视频监测以及报表、数据和系统的集中统一管理。目前已完成4654口油井、2244口注水井的数字化改造，数字化率接近100。油气生产物联网系统按照集输、注水、电力三大系统进行了系统集成，实现了生产过程监测、生产分析、报表管理等功能,冀东油田2011年通过“数字化油田自动化改造项目”在1060口井实现了自动化采集，自动化计量站146座、自动化转油站9座，自动化配水间53座，自动化注水站6座，自动化拉油点14个，建立中心站25个、中控室33个，基本实现了油水井数字化管理。井场自动化管理大大精减了用工人数，用工总数由2008年1729人降至2011年1355人，降幅达到21.6%。,油田物联网发展,油田物联网发展,无线采集系统,冀东油田数字化系统,自动注水系统,自动计量系统,自动输油系统,专家分析系统,视频监控报警系统,油田物联网技术,计量,视频,注水,输油,中控室监控生产现场所有数据,油田物联网技术（计量）,液位曲线,计量设定,压力指示,温度指示,阀位状态,单井温度,计量平台,计量井位,油田物联网技术,油田物联网技术（井口）,油田物联网技术,油田物联网技术（视频）,油田物联网技术,油田自动化早己摆脱了传统的自动化模式，由早期的仪表自动化发展为以微电子学为基础，集微电子技术、电力电子技术、计算机技术和网络通信技术于一体的新一代自动化。,油田物联网技术,PLC系统主要用于油田生产过程中的顺序控制,SCADA系统即数据采集与监控系统,DCS技术即分散控制集中管理,油田物联网现存问题,少,自动化节点设计不足,低,掌握程度低,高,高,设备故障率高,油田物联网发展,油田物联网发展,油田物联网发展,抽油机超压停泵装置走线示意图,无线报警器,油田物联网发展,油田物联网发展,油田物联网发展,油田物联网发展,油田物联网发展,油田物联网发展,油田物联网发展,油田物联网发展,油田物联网发展,谢谢聆听！,敬请指正！,
