统计局系统方案设计1.ppt

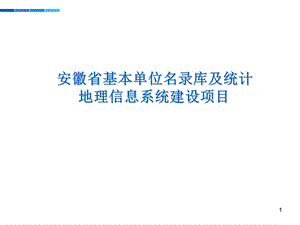

1,安徽省基本单位名录库及统计 地理信息系统建设项目,2,汇报提纲,系统建设方案,2,2,2,主要软硬件配置与机房配套建设方案,总体建设方案,5,1,3,3,3,总体建设方案,1,1,4,一、建设原则和策略,“安徽省基本单位名录库及统计地理信息系统”的建设，将严格遵循全国统计系统基本单位名录库建设维护与使用管理暂行办法和国家统计地理信息系统建设规划的要求，在确定的范围内本着勤俭节约的原则组织实施。在项目的建设中，按照“统一规划、统筹考虑、分步实施”的原则，充分体现顶层设计、资源整合的战略思想，利用好省、市、县三级统计部门现有的信息化资源，充分发挥现有资源的使用价值。,5,二、总体建设目标,6,基本单位名录库系统建设的总体目标,基本单位名录库系统建设必须立足于我省的现有基础，充分利用各有关部门的现有资源，学习和借鉴外地的先进经验，按照应用主导、网络共建、运行安全、资源共享的指导方针，统筹规划，突出重点，分步实施。总体目标是采用现代信息技术，争取较短的时间，逐步在全省建立和完善上下协调统一、各有关部门之间相互衔接、互为补充、信息共享且能适时更新的基本单位名录库系统。,7,统计地理信息系统建设的总体目标,建设总体目标：一、对全省普查区进行合并、拼接与建库，实现普查区图的电子化管理；二、建设查询与分析系统，实现经济普查信息和基本单位名录库信息的发布与空间查询分析。三、结合空间信息展示统计数据可以丰富统计数据表现形式，能给予大量的直观展示、汇总、比较和分析。四、可为统计服务对象提供更全面、综合、形式多样、宏观与微观相结合的统计数据。,8,系统建设方案,1,2,9,基本单位名录库系统,1、标准规范建设 技术标准：系统提供文本CSV格式和XML格式的接口，CSV格式适用于人工导入，XML接口通过XML Web Service的方式公开，方便其他程序调用,同时，考虑到多种数据库系统对于汉字存储长度的不同，推荐所有的文本指标均采用NVARCHAR数据类型，该类型以字符为单位计算长度，一个汉字算一个字符，使其避免半个汉字的情况，同时审核时也方便计算中英文混排时的字符串长度。数据库系统支持Oracle 10G、Sql Server 2005。开发工具：ASP.NET2.0，WEB服务器IIS6及以上，软件必须有很好的安全性，交互性，易用性，稳定性，容错性，负载平衡性等。,10,2、数据库建设,名录库分布式总体框架图,系统由多个放置在不同地区的服务器组成，各个服务器之间由程序自动或人工手动的方式进行制度更新，服务器的设置根据单位数量和网络条件进行，符合全省一库的要求。数据库包括基本单位基层数据库、基本单位元数据库、用户管理数据库、审核条件数据库、综合数据库等。,11,服务器结构示意图,维护人员、部门用户、专业用户登录同一个系统进行数据操作，同时服务器提供数据交换的WebService，供其他服务器、其他程序调用进行数据交换。服务器上同时运行一个定时服务，定时从上级服务器下载最新的制度。,12,3、应用支撑平台和应用系统建设,（1）应用支撑平台：主要采用分布式系统架构，名录库分布式系统采用B/S的模式，在省级和地市级组建WEB服务器，各区县、乡镇通过浏览器登录地市级名录库系统操作，市级服务器定时发送本级数据到省级服务器，同时在制度更新时，只要更新省级服务器，市级服务器自动从省级服务器获取最新的制度并更新，不用人工干预。,名录库分布式数据处理应用系统图,13,（2）应用系统的结构及功能组成：,(一)省级服务器向各市服务器下发内容包括：,(二)各市级服务器向省级服务器上报内容包括：,省级服务器对该市辖区内法人单位所做修改内容、备注和批注；在省级服务器对该市辖区内产业活动单位所作修改内容、备注和批注；在省级服务器对该市辖区内法人单位下属的外市产业活动单位所作修改内容、备注和批注；其他市级服务器对该市所属产业活动单位所作修改内容、备注和批注。,在市级服务器对本市辖区内法人单位所做修改内容、备注和批注；在市级服务器对本市辖区内产业活动单位所做修改内容、备注和批注；在市级服务器对本市辖区内法人单位下属的外省产业活动单位所做修改内容、备注和批注。,14,各子系统功能模块及系统总体结构图,15,4、数据处理和存储系统建设,（1）数据处理过程：部门数据处理过程：部门数据来自工商、民政、编制、地税、国税、质监等部门，各部门单位管理口径不一致，有些单位会在多个部门中重复，有些不会重复。在多个部门中存在的单位，它们的信息可能不一致。为了使对比过程简化，需对各部门数据进行合并，重复的信息过滤掉，合并完成后，需要与名录库中现有的法人单位和产业活动单位进行对比。合并对比完成后，需要对法人单位、产业活动单位进行相应的处理，完成变动操作。,部门数据处理过程示意图,16,（2）县级数据处理流程图,17,（3）地级数据处理流程图,18,（4）省级数据处理流程图,19,（5）国家级数据处理流程图,20,（6）软件系统结构图,21,5、终端系统建设,级别比较低的系统（如县级、市级的系统）需要和高级别的系统（如省级和国家级系统）有交互、需要导入和上传更新的数据和其他的信息资料，但又要对他们的权限进行一定的限制，系统管理员可以在后台调整系统菜单项，对于数据查询、修改类的功能不需编程，直接定义即可使用，并且可以定义各个指标的权限。每个角色还可以根据需要分为国家、省、地市、县、乡镇5级，当用户登录时，系统自动调取与之相符的操作项。,22,6、网络系统建设,作为网络应用，系统需要提供在线用户相互沟通的工具，方便业务交流。同时，服务器的管理用户还能醒目地发布一些动态的公告和紧急通知，系统还应该集成通讯录的功能，方便工作联系。备份功能历年数据管理 工作情况网上监督 任务浏览 制度更新服务定义 制度发布服务定义,23,7、保密和安全系统建设,基本单位名录库系统数据处理采用以下措施安全保密工作：,防火墙 计算机病毒防治 CA安全身份认证和保密系统 建立备份系统及数据备份系统 加强网络管理,质量控制:,（1）在数据处理过程中，要按数据质量控制的要求，尽可能防止 登记错误、编码错误、录入错误、网络传输错误、汇总及制表错误的发生。（2）数据处理工作实行岗位责任制，资料预审，资料管理，数据录入、审核、编辑，汇总制表，数据库系统及网络的管理，软件技术，硬件维修，技术档案管理等每个环节都要明确责任人。,24,8、备份系统建设,备份性能 恢复性能 易管理与易维护 备份系统实施要求和架构 采用独立的备份主服务器，集中统一管理备份系统配置 NetBackup Enterprise Server 模块，负责管理整个备份系统，可以使用群集环境对备份主服务器进行保护。,25,9、运行维护系统建设,基本单位名录库维护更新既是统计工作中统一调查总体、规范分组标识的重要基础性工作，也是进行的统计方法制度重大改革“企业一套表”工作的一项基本保障。关键是要做到数据准确、更新及时。（1）抓好五个环节：源头数据质量、导入前的审核整理、核实单 位变动情况、严把审核关确保质量、上报前的数据评估。（2）重点审核七项指标：组织机构代码、行政区划代码、行业代码、登记注册号、单位类型划分、年末从业人员数、企业主要经济指标。（3）严把逻辑审核关,26,10、其它系统建设,数据分析系统:实现基本单位规模、水平、结构、分布、经济效益分析功能。抽样调查专家系统:通过计算、给定方差、允许误差、回答率等必要条件，实现基于基本单位名录库的简单随机、分层、整群等抽样功能。地理信息系统:以乡镇为基本地理单元，开发基于基本单位名录库的地理信息系统。帮助系统:实现系统使用帮助、指标解释、地址查询和行业类别查询功能。,27,统计地理信息系统1、标准规范建设,本系统基于地理空间框架，集成经济、人口、农业等各类普查数据及日常统计业务数据。在对各类数据进行管理与更新的基础上，既能满足业务部门对专业统计和抽样调查的需求，为政府宏观决策提供支持；又能通过网络发布和共享部分普查与日常统计成果，为公众提供数据报表、统计图、专题图、分析报告等灵活多样的统计信息服务。,28,2、信息资源规划和建设方案,在信息技术高度发展的今天，传统的报表或文字形式已经远远不能满足多层面信息服务的要求。所谓“一图胜千言”,可视化的地图往往能够将复杂多变的社会经济现象生动直观地表现出来。系统提供地图为中心的操作方式，以表格、统计图和专题地图三种形式为载体来多角度展现统计数据，三种表现形式之间可以自由切换。,三种表现形式图,29,GIS为统计信息的集成提供了技术手段。绝大多数的统计信息是和地理空间相关的，各类统计信息都可以通过行政区划代码与统计地理单元相关联。在指标、空间和时间三个轴上，空间轴具有较强的稳定性，乡镇以上的行政区划界线变化相对较小。因此，通过行政区划代码整合历次三大普查信息和各类年报定报信息，通过地图上的选择与查询操作，将安徽省的各个行政区划级别、各种统计类别的信息在地图上“一网打尽”。,统计信息的整合查询图,30,3、应用系统建设方案,（1）系统功能描述基本功能 对地图放大、缩小、平移、全幅显示、地图保存、量算、地图切换等；数据管理功能；数据发布功能；查询分析功能；用户权限管理。定制功能 系统可以定制反映全省经济与社会文化特色的模块。例如：总部经济、非公经济、民营经济、产业经济（支柱产业、文化产业、现代服务业、体育产业、金融功能区等）、区域经济、工业园区和产业转移园区等。按照具体情况进行定制。用户分析基础数据,31,（2）系统总体框架,在数据标准规范体系和运行管理体系的支撑下，基于网络和软硬件基础设施，构建统计地理信息数据库平台，建立安徽省统计地理信息查询与分析、管理与维护系统。系统主体采用B/S架构，部分高级空间分析模块采用C/S架构。系统的总体框架如右所示：,32,（3）系统模块描述,GIS基础数据库：统计地理数据库存储 统计宏观数据库存储 系统功能模块：安徽统计地理信息系统由地理信息子系统、公众服务子系统、管理与维护子系统三部分组成,统计地理信息系统功能结构图,33,4、数据存储与处理建设方案,（1）数据库建方案：系统数据库从属性上可分为空间数据、统计业务数据和系统支撑数据三大类。其中尤为重要的四大核心数据库是统计地理数据库、统计宏观数据库、基本单位名录库、地名地址数据库。,四大核心数据库,34,（2）统计地理信息子系统功能结构图 安徽省统计地理信息系统包括五个功能模块，分别是综合数据查询与分析模块、基层数据查询与分析模块、特色经济浏览与分析模块、专题分析模块、专题图浏览模块，如下图所示：,35,（3）地图操作与空间分析,系统提供常用的地图操作，例如：放大、缩小、漫游、全幅显示、测量距离、测量面积、保存地图、打印地图等功能。除此之外，还提供高级空间分析功能：空间选择、缓冲分析、邻域分析与专题图制作等，以便协助统计业务人员从空间维度查询、分析与加工统计数据。高级分析界面如下图所示：,36,5、终端系统建设方案,终端系统设计图,37,6、安全管理与运行维护系统建设方案,（1）管理与维护子系统：安徽统计GIS管理与维护子系统包括数据定制、系统定制、数据管理、专题分析、专题图制作、特色区域定制及用户管理部分，如下图所示：,38,管理与维护子系统主界面,39,（2）数据管理,指标库管理设置指标分组数据更新专题分析：主要用于对一些专项课题研究成果进行展示，包含分析报告、相关数据表、统计图表、专题图浏览与数据输出等，详见如下图所示：,40,（3）安全管理 用户管理模块主要功能是定制用户角色、用户权限和用户三个部分。在系统部署后，默认含一个超级用户，这个用户拥有所有的权限。这个用户可定制更多用户角色和用户来细分和管理用户群体，还可定义更多权限来管理系统功能。通过角色和权限的结合，便可达到基于角色和权限的精细化管理，有效保证系统的安全性。,用户管理图,41,7、数据质量及其控制,(1)GIS空间数据质量的控制数据误差的来源：数据采集阶段、数据输入阶段、数据存储阶段、数据操作阶段、数据输出阶段、成果实用阶段。(2)数据质量的控制:选择数据源确保数据源误差小于系统要求误差地图数据源对地图的选择尽可能的减少中间处理环节数字化过程中的数据质量控制 数据预处理、设备选用、对点精度、数字化限差、精度检查数据处理分析中的数据质量控制 计算误差、数据转换误差、拓扑叠加分析误差,42,8、其它系统建设方案,安徽统计GIS公众服务子系统以安徽省电子地图为基础，以“一张图”的形式集成安徽省政府机关、学校、企事业单位、宾馆饭店、银行网点、旅游景点的位置和相关信息以及周边环境信息，融合多行业、多部门的专题信息，实现“从图到文、从文到图、从图到图、从文到文”的互动检索，为政府、企事业单位、社会公众、商家、观光旅游者提供直观便捷的空间信息服务指南和社会信息查询服务，为安徽省经济、社会实现更好更快的发展提供有力的支持。公共服务子系统功能结构图如下图所示：,43,主要软硬件配置和机房配套建设方案,3,44,主要软硬件选型原则和详细配置清单表,45,46,47,安徽省基本单位名录库省级中心设在合肥市芜湖路168号同济大厦8楼省统计局数据处理中心机房。现有机房配备一台80KVA的UPS电源、三台机房专用精密空调及消防报警灭火系统，并为本项目预留服务器位置。机房在电力、温度、湿度及消防等方面具备了良好的运行环境，为本系统的运行提供了可靠保障。目前，省到市统计广域网带宽为10/2M，市到县为128K。为弥补省到县、乡统计机构网络带宽不足，在省、市分别部署VPN设备，解决了县、乡统计机构访问统计信息网络的通道问题。,机房及配套工程建设方案,48,机房布置示意图,
