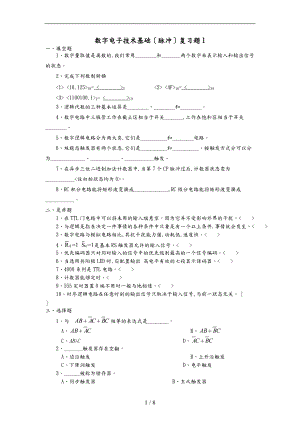

. . . 数字电子技术基础脉冲复习题1一、填空题 1、数字量取值是离散的,我们常用_和_两个数字来表示输入和输出信号的状态。2、完成下列数制转换<1> <10.125>10= < >2 <2> <4F>16= < >10<3> <1100100.1>2= < >103、逻辑代数的三种基本运算是_、_和_。4、数字电路中三极管工作在截止区相当于开关_,工作在饱和区相当于开关_。5、数字逻辑电路分为两大类,它们是_和_电路。6、双稳态触发器有两个状态,它们是_和_。按触发方式分可以分为_、_、_触发。7、在异步三位二进制加法计数器中,当第7个CP脉冲过后,计数器状态变为_<设初始状态均为0>。8、RC积分电路能将矩形波变换成_,RC微分电路能将矩形波变换成_。二、是非题1、在TTL门电路中可以将未用的输入端悬空。因为它并不受影响外界的干扰。< >2、与逻辑是指在决定一件事情的各种条件中只要是有一个以上条件,事情就会发生。< >3、数字电路与模拟电路相比,其抗干扰能力强,功耗低,速度快。< >4、是基本RS触发器允许的输入信号。< >5、优先编码器只对同时输入的信号中的优先级别最高的一个信号编码。< >6、当选用共阳极LED时,应配置输出 高电平有效的七段显示译码器。< >7、4000系列是TTL电路。< >8、计数器能够定时。< >9、555定时器置0端不用时一般与地相连。< >10、时序逻辑电路在任意时刻的输出信号只取决于输入信号,与前一状态无关。 三、选择题1、与相等的表达式是_。 A、B、C、AB+C D、2、_触发器存在空翻。 A、边沿触发B、上升沿触发 C、下降洞触发 D、电平触发3、_被称为锁存器。 A、同步触发器B、主从触发器 C、边沿触发器D、集成触发器4、时序电路的异步复位信号作用于复位端时,可使时序电路_复位。 A、在CP上升沿B、在CP下降沿 C、在CP为高电平期间 D、立即5、下列表达式中正确的是_。 A、1.0=1B、1+0=0 C、1+A=AD、1+1=16、从触发器的工作特点来看,它是_。 A、双稳态电路B、单稳电路 C、无稳态电路D、多谐震荡电路7、数字电路中电阻和电容组成的RC波形变化电路主要是应用它们的_特性。 A、滤波B、耦合C、充放电D、自激8、要表示十进制数的十个数码,需要二进制码的位数至少是_。 A、2位B、3位C、4位D、5位9、24线译码器有_。 A、2条输入线,4条输出线B、4条输入线,2条输出线 C、4条输入线,8条输出线D、8条输入线,2条输出线10、如图所示,电路输入与输出间实现的功能是_。 A、与B、或C、与非D、或非四、综合题1、如图所示,写出逻辑函数表达式。 2、用卡诺图化简逻辑函数3、试用74LS138实现逻辑函数74LS1384、由图所示的CP和D信号波形,画出D触发器Q端波形<设Q初态为0>。 5、已知计数器状态表如下,画出这计数器的状态图,并判断这是几进制计数器。 输入脉冲信号CO10 0 00 0 0020 0 10 1 0030 1 00 1 1040 1 11 0 0051 0 01 0 1061 0 10 0 01无效态1 1 0××××1 1 1 ××××数字电子技术基础脉冲复习题1参考答案一、填空题1、0 12、1010.001 79 100.53、与 或 非4、断开 闭合5、组合逻辑 时序6、0 17、08、三角波 尖脉冲二、是非题1、× 2、× 3、 4、 5、 6、× 7、× 8、 9、× 10、×三、选择题1、C 2、D 3、A 4、A 5、D 6、A 7、C 8、C 9、A 10、B五、解：BCA000111100000011111六、解：由于全译码器每个输出端对应一个最小项,274LS138是反码输出,所以七、八、解：此为6进制计数器。数字电子技术基础脉冲复习题2一、填空题1、在数字电路中,正逻辑规定用_和_表示高低电平。2、完成下列数制转换<1> <8.5>10= <_>2 <2> <3E>16=<_>10<3> <101.01>2= <_>103、逻辑代数常用的表示方法有四种,它们是_、_、_和_。4、数字电路中二极管工作在截止区相当于开关_,工作在导通区,相当于开关_。5、双稳态触发器有两个稳态,它们是_和_,按逻辑功能分有_、_、_、_和T触发器。6、计数器的用途十分广泛,可以用来_、_,也可以用来测量脉冲频率、_。二、是非题1、在CMOS门电路中,未使用端可以悬空。< >2、或逻辑是指在决定一件事情的各种条件中只要具备一个以上条件,事情就会发生。< >3、数字电路的分析方法是逻辑分析法。< >4、是基本RS触发器允许的输入信号。< >5、二进制用0、1、2表示。< >6、当选用共阳极LED时,应配置输出 高电平有效的七段显示译码器。< >7、LS系列是TTL电路。< >8、计数器能够定时。< >9、555定时器置0端不用时一般与地相连。< >10、时序逻辑电路在任意时刻的输出信号只取决于输入信号,与前一状态无关。三、选择题1、与相等的表达式是_。 A、B、C、C D、2、_触发器存在空翻。 A、边沿触发B、上升沿触发 C、下降沿触发 D、触发3、_被称为锁存器。 A、同步触发器B、主从触发器 C、边沿触发器D、集成触发器4、时序电路的异步复位信号作用于复位端时,可使时序电路_复位。 A、在CP上升沿B、在CP下降沿 C、在CP为高电平期间 D、立即5、下列表达式中错误的是_。A、A+B、1+0=1 C、1+A=AD、1+1=16、从触发器的工作特点来看,它是_。 A、双稳态电路B、单稳电路 C、无稳态电路D、多谐震荡电路7、数字电路中电阻和电容组成的RC波形变化电路主要是应用它们的_特性。 A、滤波B、耦合C、充放电D、自激8、要表示十二进制数的十二个数码,需要二进制码的位数至少是_。 A、2位B、3位C、4位D、5位9、38线译码器有_。 A、3条输入线,8条输出线B、8条输入线,3条输出线 C、4条输入线,8条输出线D、8条输入线,4条输出线10、如图所示,电路输入与输出间实现的功能是_。 A、与B、或C、与非D、或非四、综合题1、如图所示,写出逻辑函数表达式。2、用卡诺图化简逻辑函数3、用4选一数据选择器实现函数 4、由图所示的CP和D信号波形,画出D触发器Q端波形<设Q初态为0>。 5、已知计数器状态表如下,画出这计数器的状态图,并判断这是几进制计数器。 输入脉冲信号CO10 0 00 0 0020 0 10 1 0030 1 00 1 1040 1 11 0 0051 0 01 0 1061 0 10 0 01无效态1 1 0××××1 1 1 ××××数字电子技术基础脉冲复习题2参考答案一、填空题1、1 02、1000.1 62 5.253、表达式 真值表 逻辑图 卡诺图4、断开 闭合5、0 1 RS D JK T T6、定时 计数 周期二、是非题1、× 2、 3、 4、× 5、× 6、× 7、 8、 9、三、选择题1、C 2、D 3、A 4、B 5、C 6、A 7、C 8、C 9、A 10、A五、解：BCA000111100100111001 Y=C六、解： 七、八、解：此为6进制计数器。8 / 8
