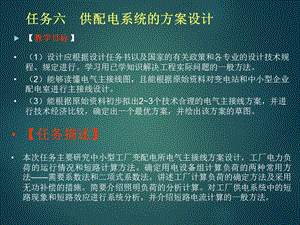

任务六供配电系统的方案设计,【教学目标】,（1）设计应根据设计任务书以及国家的有关政策和各专业的设计技术规程、规定进行。学习用已学知识解决工程实际问题的一般方法。（2）能够读懂电气主接线图，且能根据原始资料对变电站和中小型企业配电室进行主接线设计。（3）能根据原始资料初步拟出23个技术合理的电气主接线方案，并进行技术经济比较，确定出一个最优方案，并绘出该方案的草图。,【任务描述】,本次任务主要研究中小型工厂变配电所电气主接线方案设计，工厂电力负荷的运行情况和短路计算方法。确定用电设备组计算负荷的两种常用方法需要系数法和二项式系数法。讲述工厂计算负荷的确定方法及采用无功补偿的措施。简要介绍照明负荷的分析计算。对工厂供电系统中的短路现象和短路效应进行系统分析，并介绍短路电流计算的一般方法。,6.1 项目1 电气主接线方案设计,【项目描述】,电气主接线方案设计是工厂供配电技术与维护课程中的一次综合性的实践环节，通过对工厂变配电所电气主接线的设计，巩固和加深对供配电系统的认识和理解，培养学生独立分析问题与解决问题的能力和理论联系实际的能力，初步学习工程设计的方法。,【知识链接】,6.1.1 工厂供配电系统设计的基本知识,1企业供配电系统设计的基本原,根据国家标准供配电系统设计规范（GB50052-1995）、10kV及以下变电所设计规范（GB50053-1994）、低压配电设计规范（GB50054-1995）等规定，工厂供配电系统设计的基本原则如下。,（1）严格遵循规范、规程。为使工厂供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，设计中必须严格遵循国家颁布的各相关规范，标准和有关行业规程。,（2）工厂供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案，以满足供电要求。,（3）工厂供配电系统设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到以近期为主、远近期相结合，适当考虑扩建的可能。,（4）工厂供配电系统设计应选用国家推荐的效率高、能耗低、性能先进的新型产品，以节约能源。,2工厂供配电系统设计基本内容,工厂供配电系统设计的基本内容包括两个方面。,（1）工厂变配电所的设计,根据工厂的类型不同，有总降压变电所、总配电所、车间变电所之分。总降压变电所与车间变电所的设计内容基本相同，高压配电所除没有主变压器的选择外，其余设计内容与变电所基本相同。变电所的设计内容应包括变配电所负荷的计算和无功功率补偿，变配电所所址的选择，变电所主变压器台数和容量、型式的确定，变配电所主接线方案的选择，进出线的选择，短路电流计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地装置的设计，变配电所的照明设计等。最后应编制设计说明书、设备材料清单及工程概算，绘制变配电所主接线图、平面图、剖面图、二次回路图及施工图。,（2）供配电线路的设计,工厂供配电线路设计分工厂范围供配电线路设计和车间供配电线路设计。,工厂范围供配电线路设计包括高压供配电线路设计及车间外部低压配电线路设计。设计内容有：供配电线路电压等级的确定、线路路径及线路结构型式的确定、负荷的计算、导线或电缆型号和截面的确定、配电设备的选择、架空线路杆位的确定、电杆与绝缘子及其他线路配件的选择、电缆线的敷设方式、线路走向、施工方式及其配件的选择、防雷及接地装置设计计算等。最后应编制设计说明书、设备材料清单及工程概算，绘制车间供配电线路系统图、平面图及施工图纸。,车间供配电线路的设计通常包括车间供配电线路布线方案的确定、负荷的计算、线路导线及配电设备和保护设备的选择、线路敷设设计等。最后也应编制设计说明书、设备材料清单及工程预算绘制工厂配电线路系统图、平面图及施工图纸。,3工厂电气照明的设计,工厂供配电系统设计有室外照明设计、各车间照明设计、工厂内各建筑物的照明设计、变配电所内的照明设计等。以上各部分的照明设计基本上都包括如下几个内容。,照明灯具型式的选择与布置。,照明光源的选择和照度的计算。,照明线路的接线方式的确定、照明线路的负荷计算、导线及敷设方式的设计。,照明配电箱及保护与控制设备的选择等。,最后还要编制设计说明书、设备材料清单及工程预算、绘制照明系统图、平面图及施工图纸。,4工厂供配电系统设计的程序和要求,工厂供配电系统的设计通常分为扩大初步设计和施工设计两个阶段。对于设计规模较小、任务紧迫，经技术论证许可时，也可直接进行施工设计。,（1）扩大初步设计,扩大初步设计的任务主要是根据设计任务书的要求，进行负荷的统计计算，确定选择工厂的用电容量，选择工厂供配电系统的原则性方案及主要设备，提出主要设备材料清单，编制工程预算，报上级主管部门审批。因此，扩大初步设计资料应包括工厂供配电系统的总体布线图、主接线图、平面布置图等图纸及设计说明书和工程概算等。,（2）施工设计,施工设计是在扩大初步设计经上级主管部门批准后，为满足安装施工要求而进行的技术设计，重点是绘制施工图，因此也称为施工图设计。施工设计需对初步设计的原则性方案进行全面的技术经济分析和必要的计算与修订，以使设计方案更加完善和精确，有助于安装施工图的绘制。安装施工图是进行安装施工所必需的全套图纸资料。安装施工图应尽可能用国家颁布的标准图样。,施工设计资料应包括施工说明书，各项工程的平面和剖面图以及各种设备的安装图，各种非标准件的安装图，设备与材料明细表以及工程预算等。,施工设计由于是即将付诸安装施工的最后决定性设计，因此设计时更有必要深入现场调查研究，核实资料，精心设计，以确保工厂供配电工程的质量。,5工厂供配电系统设计的基础资料,设计之前应向当地供电部门收集下列资料：,对工厂的可供电源容量和备用电源容量。,供电电源的电压等级，供电方式是架空线还是电缆，专用线还是共用线，供电电源的回路数，导线或电缆的型号规格、长度以及进入工厂的方位。,对工厂供电的电力系统在最大和最小运行方式下的短路数据或供电电源线路首端的断路器断流容量。,供电电源首端的继电保护方式及动作电流和动作时限的整定值，向工厂供电的电力系统对工厂进线端继电保护方式及动作时限配合的要求。,供电部门对工厂电能计量方式的要求及电费计收办法。对工厂功率因数的要求。电源线路工厂外部设计和施工的工厂应负担的投资费用等。,向当地气象、地质及建筑安装等部门收集下列资料：,当地气温数据，如年最高温度、年平均温度、最热月平均最高温度以及当地最热月地面下0.81.0m处的土壤平均温度等，以供选择电器和导体之用。,当地的年平均雷暴日数，供防雷设计用。,当地土壤性质或土壤电阻率，供设计接地装置用。,当地常年主导风向，地下水位及最高洪水位等，供选择变、配电所所址用。,当地曾经出现过或可能出现的最高烈度，供考虑防震措施用。,当地海拔高度、最高温度与最低温度，供选择电气设备参考。,当地电气设备生产供应情况，以便就地采购或定货。,当地水文地质资料和地形勘探资料。,当地环境污染情况，供选择绝缘参考。,必须注意的是，在向当地供电部门收集有关资料的同时，也应向当地供电部门提供用电的资料，如工厂的生产规模、负荷的性质，需电容量及供电的要求等，并与供电部门妥善达成供用电协议。,6.1.2 主接线方案的经济比较计算,1计算综合投资Z,Z=Z0（1+/100）（6-1）,式中，Z0主体设备费用，包括变压器、开关设备、配电装置设备的费用（元）；,不明显的附加费用比例系数，包括设备运输、安装、架构、基础及辅助设备的费用，一般35kV取100；110 kV取90；220 kV取70。,2计算年运行费用,1）年折旧维护检修费,2）年电能损耗费,双绕组主变的计算：,三绕组主变的A计算：,A=np0t+pk1(Sm1/Sn1)21+pk2(Sm2/Sn2)22+pk3(Sm3/Sn3)23,式中，Sn1、Sn2、Sn3、三绕组变压器高、中、低三侧绕组的额定容量，kVA；,Sm1、Sm2、Sm3、高、中、低压侧最大持续负荷，kVA；,1、2、3高、中、低压侧最大负荷年损耗小时数；,pk1、pk2、pk3、高、中、低压侧绕组中的额定铜损耗。,架空线路：A=Pm,3经济最优方案的确定,当待选方案只有两个，并已知方案一的综合总投资为Z1，年运行费用为U1；方案二的综合总投资为Z2，年运行费用为U2，选择如下：,1）Z1 Z2 U1U2 选择方案二,2）Z1 Z2 U1U2 用动态比较法或静态比较法,若T58年，则选择方案二,若T58年，则选择方案一,计算费用最小方法：如果备选的方案多于两种时，为了便于比较，也常采用计算费用最小的方法。第i种方案的计算费用可用下式计算：,（i=1,2,3，）,静态比较法：抵偿年限法,可取T=58年，然后分别计算各方案的计算方案的计算费用C，其中C最小的方案为最经济方案。,【项目实施】,技能实训 工厂配电系统的设计任务书,设计任务书包括基础资料和设计任务、设计安排等部分。,1原始基础资料,（1）建设性质及规模,为满足某工厂生产用电需要，计划在工厂范围内新建一座35kV降压变电所，电压等级为35/0.4kV。35 kV线路有两回，其中一回来自变电所，另一回来自邻近企业；0.4kV将设计为多回路，分别送往工厂内车间及其附近生活区。降压变电所占地东西长为300m，南北宽为200m。,（2）供电电源的情况,按照工厂与当地供电部门签订的供电协议规定，该工厂可由3km处电力系统变电所35kV母线上取得工作电源，该电源线路将采用LGJ-35架空导线送至工厂变电所。已知该线路定时限过电流保护整定的动作时限为1.5s，线路首端最大运行方式下三相电路容量为195.5MVA，最小运行方式下三相电路容量为150 MVA。为满足新建变电所二级负荷的要求，可通过邻近企业变电所向本厂新建变电所的联络线路临时供电，将来也可作为新建变电所低压侧备用电源。同时可采用低压联络线由邻近企业取得备用电源，作为新建变电所及生活用电。,（3）工厂负荷情况,工厂多数车间为两班制。变压器全年投入运行时间为8000h，最大负荷利用小时Tmax为4000h。新建工厂变电所的负荷统计资料如表6-1所示。,表6-1 新建变电所负荷统计资料表,（4）新建变电所选址条件,新建变电所位于工厂区内，该区海拔为200m，地层以黏土为主，地下水位为3m，最高气温为39，最低气温为-10，最热月地下0.8m处平均温度为20，年主导风向为南风，年雷暴雨日为40。,（5）电价制度,工厂与当地供电部门达成协议，35kV输电架空线路由供电部门负责设计、施工。新建变电所按主变压器容量向供电部门一次性交纳供电补贴费，标准为x元/kVA。电费核算按两部制电价制度，基本电价标准为y元/kWh；为鼓励提高功率因数，供电部门规定，当功率因数低于规定值0.9时，将予以罚款，相反，功率因数高于规定值0.9时，将得到奖励，即采用“高奖低罚”的原则。因此供电部门还将根据该变电所月加权平均功率因数对实收电费进行调整见表6-2（x、y可按当地情况确定）。,表6-2 以0.9为标准值的功率因数调整电费表,2设计任务,要求在规定的设计时间内独立完成下列工作量。,（1）编写设计说明书,1）前言；2）目录；3）负荷计算，计算结果应列表；4）无功功率补偿，包括补偿方式的选择、补偿容量的计算、接线及电容器型号、台数的选择。5）变电所位置和形式的选择；6）通过比较确定变压器的容量和台数，指出其节电性能和经济运行方式；7）设计接线方案的选择；8）短路电流计算、计算结果应列表；9）变电所高、低压线路的选择；10）变电所一次设备的选择与校验；11）主变压器继电保护整定计算，原理接线图12）变电所二次回路方案设计；13）变电所防雷计算及接地装置设计；14）参考文献。,（2）绘制设计图纸,绘制设计的图纸包括变电所主接线图一张（A2图纸）、变电所平面布置图1张和主变压器继电保护原理图1张（A2图纸）.,3设计时间,按照教学课程标准执行，课程设计通常为12周，作为毕业设计为46周。,4设计的安排,设计中，应有设计日程表，按日程表有序进行。设计中除正常辅导外，还宜根据日程对重点设计内容进行必要的辅导以及参观有关现场，以保证设计的正确性，按时完成设计。,5设计过程,分析原始资料，初步拟定几个技术可行方案。选择主变。包括台数、运行方式、容量、形式、参数。分别拟定高、低压侧的基本接线形式。经过技术比较，选出23个较优方案。通过经济比较计算，确定最优方案。,项目6 工厂电力负荷的计算,【项目描述】,工厂供配电系统设计是整个工厂设计的重要组成部分。工厂供配电系统设计的质量直接影响到工厂的生产及其发展。作为从事工厂供电工作的工程技术人员，必须了解和学习有关工厂供电设计的相关知识、掌握工厂用电负荷的计算，正确选择和校验电气一次设备，以便式工厂供电系统工作安全可靠，运行维护方便，投资经济合理。,6.2.1 工厂用电设备容量的确定,【知识链接】,电力负荷也称电力负载，是指企业耗用电能的用电设备或用电单位。有时也把用电设备或用电单位所耗用的电功率或电流大小称为电力负荷。学会计算或估算电力负荷是供电技术中很重要的一种技能，它是蒸气选择供配电系统中开关电器、变压器、导线、电缆等的基础，也是保障供配电系统安全可靠运行必不可少的环节。,1工业企业用电设备的工作制,工业企业用电设备种类繁多，用途各异，工作方式不同，按其工作工作方式可分为以下三类。,（1）长期连续运行工作制。这类设备能长期连续运行，而且运行时负荷比较稳定，如通风机、水泵、空压机、电热设备、照明设备、电炉、照明灯或发电机组等。,对于长期连续工作制设备，在计算其设备容量时，可直接查取其铭牌上的额定容量（额定功率），不用经过转换。,（2）短时工作制。这类设备的工作时间较短，而停歇时间相对较长，如机床上的辅助电动机，磨削刀具的电动机等就属于短时工作制设备。,短时工作制设备在工厂负荷中所占比例很小，在计算其设备容量时，也是直接查取其铭牌上的额定容量（额定功率）。,（3）反复短时工作制。这类设备的工作呈周期性，时而工作时而停歇，如此反复，且工作时间与停歇时间有一定比例，如吊车电动机和电焊设备等，通常这类设备用负荷持续率（暂载率）来表示工作周期内的工作时间与整个工作周期的百分比值。,2设备容量的确定,（1）长期连续工作制和短时工作制的设备容量Pe就是设备的铭牌额定功率PN，即,Pe=PN（6-8）,（2）反复短时工作制设备容量是将某负荷持续率下的铭牌额定功率PN换算到统一负荷持续率下的功率,负荷持续率（暂载率）可用一个工作周期内工作时间占整个周期的百分比来表示：,式中，t工作时间；t0停歇时间。,起重电动机的标准暂载率有15%、25%、40%、60%四种。,电焊设备的标准有50%、65%、75%、100%四种。,起重机（吊车电动机）。要求换算到=25%时的额定功率，即,式中，PN（换算前）设备铭牌额定功率；,Pe换算后设备容量；,设备铭牌暂载率。,式中，SN设备铭牌额定容量；设备铭牌功率因数。,电炉变压器组。设备容量是指在额定功率下的有功功率，即,式中，SN电炉变压器的额定容量；,电焊机设备。要求统一换算到=100%，换算公式为：,电炉变压器的功率因数。,【例6-1】某工厂生产车间380V线路上接有金属切削机床共20台（其中，10.5kW的4台，7.5kW的8台，5kW的8台），车间有380V电焊机2台（每台容量20kW，=65%，=0.5），车间有吊车1台（11kW，=25%），试计算此车间的设备容量。,解：（1）金属切削机床的设备容量。金属切削机床属于长期连续工作制设备，所以20台设备金属切削机床总容量为：,（2）电焊机的设备容量。电焊机属于反复短时工作制设备，它的设备容量应统一换算到=100%，所以2台电焊机的设备容量为：,（3）吊车的设备容量。吊车属于反复短时工作制设备，它的设备容量应统一换算到=25%，所以1台吊车的容量为：,（4）车间设备总容量为：Pe=142+16.1+11=169.1kW,6.2.2 负荷曲线,1负荷曲线与绘制,负荷曲线是表示电力负荷随时间变动情况的曲线。在负荷曲线中通常用纵坐标表示负荷大小，横坐标表示对应负荷变动的时间。,负荷曲线中应用较多的为年负荷曲线。它通常是根据典型的冬日和夏日负荷曲线来绘制，如图6-2（a）、（b）所示。图6-2（c）这种曲线的负荷从大到小依次排列，反映了全年负荷变动与对应的负荷持续时间（全年按8760小时计）的关系。这种曲线称为年负荷持续时间曲线。图6-2（c）所耗损水平，称为年每日最大负荷曲线。,图6-2 年负荷曲线及绘制方法,2与负荷曲线有关的参数,（1）年最大负荷Pmax和年最大负荷利用小时Tmax。年负荷持续时间曲线上的最大负荷就是年最大负荷Pmax，它是全年中负荷最大的工作班消耗电能最多的半小时平均负荷P30。,年最大负荷利用小时Tmax是一个等效时间，是假设负荷按最大负荷Pmax持续运行时，在此时间内电力负荷所耗用的电能与电力负荷全年按实际耗用的电能相同，如图6-3（a）所示。因此,式中，Wa负荷全年实际耗用电能。,Tmax是一个反映工厂负荷特征的重要参数，与工厂的工作班制有明显关系：如一班制工厂Tmax=18003000h，两班制工厂Tmax=35004800h，三班制工厂Tmax=50007000h。,（a）年最大负荷和年最大负荷利用小时（b）年平均负荷图6-3 年最大负荷和年平均负荷,（2）平均负荷和年平均负荷。平均负荷就是负荷在一定实际t内平均消耗的功率，即：,式中，Wtt时间内耗用的电能。,年平均负荷就是全年工厂负荷消耗的总功除以全年总小时数，如图6-3（b）所示。,年平均负荷Pav与最大负荷Pmax的比值称为负荷率，也叫负荷系数，用KL表示,6.2.3 工厂计算负荷的确定,“计算负荷”是指统计计算求出的，用来选择和校验变压器容量及开关设备、连接该负荷的电力线路的负荷值。同时，它也是选择仪器仪表、整定继电保护的重要数据。,计算负荷确定过大，将使变压器容量、电器设备和导线截面选择过大，造成投资浪费；如果计算负荷确定过小，则会引起所选变压器容量不足或电器设备、电力线路运行时电能损耗增加，并产生过热、绝缘加速老化等现象，甚至发生事故。“计算负荷”通常用P30、Q30、S30、I30分别表示负荷的有功计算负荷、无功计算负荷、视在计算负荷和计算电流。,计算负荷的目的主要是确定“计算负荷”，目前负荷计算的方法常用需要系数法和二项式系数法。需要系数法是国际上普遍采用的确定计算负荷的基本方法，比较简便，使用广泛。二项式法的应用局限性较大，但在确定设备台数较少而容量差别悬殊的分支干线的计算负荷时，较之需要系数法合理，且计算也较为简便。,1单个用电设备的负荷计算,当供电线路上只连接一台用电设备时，供电线路在30min内出现的最大平均负荷即计算负荷，即,式中，PN用电设备的额定功率，（kW）；用电设备额定容量时的效率。,对白炽灯、电热设备、电炉变压器等的计算负荷公式为：,P30=PN,2用电设备组计算负荷的确定,（1）按需要系数法确定计算负荷,需要系数的含义可用一组用电设备为例来进行说明。设某组设备有几台电动机，其额定总容量为PN。由于该组电动机实际上不一定都同时运行，而且运行的电动机也不可能都能满负荷，同时设备本身及配电线路也有功率损耗，因此这组电动机的有功计算负荷为,式中，指用电设备的平均效率；由于用电设备不一定满负荷运行，因此引入负荷系数KL；由于用电设备本身以及配电线路有功率损耗，所以引入一线路平均效率 由于用电设备组的所有设备不一定同时运行，故引入一个同时系数。,令式中，即,式中，Kd为用电设备组的需要系数，即用电设备组在最大负荷时需要的有功功率与其设备容量的比值。,实际上，需要系数Kd不仅与用电设备组的工作性质、设备台数、设备效率和线路损耗等因素有关，而且还与操作人员的技能和生产组织等多种因素有关，因此应尽可能地通过实际测量分析确定。一般设备台数多时取较小值，台数少时取较大值，以使尽量接近实际。用电设备组的需要系数Kd见表6-3所示（可供参考）,表6-3 各用电设备组的需要系数Kd、二项式系数及功率因数,功率因数,单组用电设备组的计算负荷的基本公式,有功计算负荷：,无功计算负荷：,视在计算负荷：,计算电流：,在使用需要系数法时，要正确区分各用电设备或设备组的类别。机修车间的金属切削机床电动机应属于小批生产的冷加工机床电动机。压塑机、拉丝机和锻锤等应属于热加工机床电动机。起重机、行车、电葫芦、卷扬机等实际上都属于吊车类。,多组用电设备的计算负荷。在确定多组用电设备的计算负荷时，应考虑各组用电设备是最大负荷不会同时出现的因素，计入一个同时系数，该系数取值见表6-4,表6-4 同时系数,若进行计算的负荷有多种，则可将用电设备按其性质不同分成若干组，对每一组选用合适的需要系数，算出每组用电设备的计算负荷，然后由各组计算负荷求总的计算负荷。所以需要系数法一般用来求多台三相用电设备的计算负荷。,求车间变电所低压母线上的计算负荷时，如果以车间用电设备为范围进行分组，求出各用电设备组的计算负荷，然后相加求车间低压母线计算负荷，此时同时系数取为：,如果是用车间干线计算负荷相加来求出低压母线计算负荷，,求多组用电设备或多条干线计算总的计算负荷时所用公式如下：,总的有功计算负荷：,总的无功计算负荷：,总的视在计算负荷：,总的计算电流：,【例6-2】用需要系数法计算【例6-1】车间的计算负荷。,解：金属切削机床组的计算负荷。查表6-3，取需要系数和功率因数为：Kd=0.2，,，根据式（6-20）（6-23）有：,电焊机组的计算负荷。,查表6-3取需要系数和功率为：Kd=0.35，,根据公式（6-20）（6-23）有：,吊车组的计算负荷。查表6-3，取需要系数和功率为：,根据公式（6-20）（6-23）有：,全车间的总的负荷。,根据表6-4，取同时系数，所以全车间的计算负荷为：,【例6-3】一机修车间的380V线路上，接有金属切削机床电动机20台共50kW，其中较大容量电动机有7.5kW2台，4 kW2台，2.2 kW8台；另接通风机2台共2.4 kW；电阻炉1台2 kW。试求计算负荷（设同时系数为0.9）。,解：以车间为范围，将工作性质、需要系数相近的用电设备合为一组。,冷加工电动机。查表6-3，取,则,通风机。查表6-3，取,则,电阻炉。查表6-3，取,则,计算总的负荷。,（2）二项式系数法,在计算设备台数不多，而且各台设备容量相差较大的车间干线和配电箱的计算负荷时，采用二项式系数法。基本公式为,式中，b、c二项式系数，根据设备名称、类型、台数查表6-3选取；,bPe用电设备组的平均负荷，其中Pe为用电设备组的设备总容量；,Px指用电设备中x台容量最大的设备容量之和。cPx指用电设备中x台容量最大的设备投入运行时增加的附加负荷。,其余的计算负荷、和 的计算公式与前面需要系数法相同。,当只有一台设备时，可认为，即b=1，c=0；为设备功率因数角的正切值。在确定总计算负荷时，考虑到用电设备各组的最大负荷不同时出现的因素，只能在各组用电设备中取一组最大的附加负荷，再加上各组用电设备的平均负荷，即,式中，为各用电设备组的平均功率，其中 是各用电设备组的设备总容量；为每组用电设备中x台容量较大的设备的附加负荷；为附加负荷最大的一组设备的附件啊负荷；为最大附加负荷设备组的功率因数角的正切值。,【例6-4】试用二项式法来确定【例6-3】中的计算负荷。,解：先分别求出各组的平均功率bPe和附加负荷cPx。,金属切削机床电动机组。查表6-3，取b=0.14，c=0.4，x=5，,，则,通风机组。查表6-3，取b=0.65，c=0.25，x=2，,，则,电阻炉。查表6-3，取b=0.7，c=0，x=1，,，则,显然，三组用电设备中，第一组的附加负荷最大，因此总的计算负荷为：,比较例6-3和例6-4的计算结果可知，按二项式法计算的结果比按需要系数法计算的结果大得多，可见二项式系数法不太适合此类负荷的计算。而需要系数法比较简单，该系数是按照车间及以上的负荷情况来确定的，适用于变配电所的负荷计算。,3单相用电设备计算负荷的确定,单相设备接于三相线路中，应尽可能地均衡分配，使三相负荷尽可能平衡。如果均衡分配后，三相线路中剩余的单相设备总容量不超过三相设备总容量的15%，可将单相设备总容量视为三相负荷平衡进行负荷计算。如果超过15%，则应先将这部分单相设备容量换算为等效三相设备容量，再进行负荷计算。,单相设备接于相电压时，在尽量使三相负荷均衡分配后，取最大负荷相所接的单相设备容量乘以3，便可求得其等效三相设备容量。而等效三相负荷可按上述的需要系数法计算。,单相设备接于线电压时，其等效三相设备容量Pe为;,而等效三相负荷可按上述的需要系数法计算。,单台设备时,23台设备时,4工厂照明负荷的确定,照明供电系统是工厂供电系统的一个组成部分。电气照明负荷也是电力负荷的一部分。良好的照明环境是保证工厂安全生产、提高劳动生产率、提高产品质量、改善职工劳动环境、保障职工身体健康的重要条件。工厂的电气照明设计，一般应根据生产的性质、厂房的自然条件等因素选择合适的光源和灯具，进行合理的布置，使工作场所的照明度达到规定的要求。,（1）照明设备容量的确定,白炽灯、碘钨灯等不用镇流器的照明设备，容量通常指灯头的额定功率，即。,荧光灯、高压汞灯、金属卤化物灯需用镇流器的照明设备，其容量包括镇流器中的功率损失，所以一般略高于灯头的额定功率，即：。,照明设备的额定容量还可按建筑物的单位面积容量法估算，即：。其中是建筑物单位面积的照明容量，单位为W/m2；S是建筑物的面积，单位是m2。,（2）照明计算负荷的确定,照明设备通常都是单向负荷，在设计安装时应将它们均匀地分配到三相上，力求减少三相负荷不平衡状况。设计规范规定，如果三相电路中单相设备总容量不超过三相设备容量的15%时，则单向设备可按三相平衡负荷考虑；如果三相电路中单向设备总容量超过三相设备容量的15%，且三相明显不对称时，则首先应将单向设备容量乘以3，作为等效三相设备容量，再与需要系数及功率因数值按表6-5选取，负荷计算公式如前面所述的需要系数法。,表6-5 照明设备组的需要系数及功率因数,功率因数,5全厂计算负荷的确定,对不合理的供电系统进行技术改造，合理地选择变配电所所址，使变配电所尽量靠近负荷中心，减少线路电能损耗。合理地布线、选择导线截面，有效地降低线路损耗。,（1）用需要系数法计算全厂计算负荷,在已知全厂用电设备总容量Pe的条件下，乘以一个工厂的需要系数Kd即可求得全厂的有功计算负荷，即：P30=KdPe，其中Kd是全厂需要系数值。,其他计算负荷的求法与前面的相同，全厂负荷的需要系数及功率因数如表6-6所示。,表6-6 全厂负荷的需要系数及功率因数,【例6-5】已知某开关电器制造厂用电设备总容量为4500kW，试估算该厂的计算负荷。,解：查表6-3和6-6，取Kd为0.35，则，可得,（2）用逐级推算法计算全厂的计算负荷,在确定了各用电设备组的计算负荷后，要确定车间或全厂的计算负荷，可以采用用电设备组开始，逐级向电源方向推算的方法，在经过变压器和较长的线路时，应加上变压器和线路的损耗。如图6-5所示为逐级推算法示意图。,在确定全厂计算负荷时，应从用电末端开始，逐步向上推算至电源进线端。,P305等于计算负荷P306之和，再乘以同时系数；由于P304要考虑线路WL2的损耗，因此；P303由P304等几条高压配电线路上计算负荷之和乘以一个同时系数 而得；P302还要考虑变压器的损耗，因此 P301由P302等几条高压配电线路上计算负荷之和乘以一个同时系数 而得。,对中小型工厂来说，厂内高低压配电线路一般不长，其功率损耗可略去不计。,电力变压器的功率损耗，在一般的负荷计算中，可采用简化公式近似计算，如：,有功功率损耗：,无功功率损耗：,式中，S30为变压器二次侧的视在计算负荷，它是选择变压器的基本依据。,（3）按年产量和年产值估算全厂的计算负荷,已知全厂的年产量A或年产值B，就可根据全厂的单位产量a或单位产值b，求出全厂的全年耗电量,求出全年耗电量后，即可根据下式求出全厂的有功计算负荷为,式（6-35）中的Tmax是工厂年最大负荷利用小时。,6工厂的功率因素及无功补偿,（1）工厂功率因数的分类和计算,瞬时功率因数。瞬时功率因数可由功率因数表直接测量，也可间接测量，即由功率表、电流表和电压表的读数按下式计算：,式中，P功率表测出的三相有功功率读数；（kW）U电压表测出的线电压读数；（V）I电流表测出的线电流读数。（A）,瞬时功率因数只用来了解和分析工厂或设备在生产过程中无功功率的变化情况，以便采取适当的补偿措施。,平均功率因数。它是指某一规定时间段内功率因数的平均值，它可根据规定时间段内有功电度表、无功电度表的积累数据按下式计算：,式中，WP有功电度表读数；WQ无功电度表的读数。,最大负荷是的功率因数。它是指配电系统运行在年最大负荷（计算负荷）时的功率因数。可根据工厂有功计算负荷和视在计算负荷按下式计算：,式中，P30工厂的有功计算负荷；S30工厂视在计算负荷。,我国有关规定：高压供电的工厂，最大负荷时的功率因数不低于0.9，其他工厂不得低于0.85。,（2）功率因数对供配电系统的影响,所有具有电感特性的用电设备都需要从供配电系统中吸收无功功率，从而降低功率因数。功率因数太低将给供配电系统带来以下不良影响：,电能损耗增加。当输送功率和电压一定时，由 可知，功率因数越低，线路上电流越大，因此在输电线上产生的电能损耗 增加。,电压损失增大。线路上电流增大，必然也造成线路的压降的增大，而线路压降增大，又会造成用户端电压降低，从而影响供电质量。,供电设备利用率降低。无功电流增加后，供电设备的温升会超过规定范围。为控制设备温升，所以工作电流也受到控制，在功率因数降低后，不得不降低输送的有功功率P来控制电流I的值，这样就降低了供电设备的供电能力。,正是由于功率因数在供配电系统中影响很大，所以要求电力用户功率因数达到一定的值，不能太低，太低就必须补偿。国家标准GB/T34851998评价企业合理用电技术导则中规定：“在企业最大负荷时的功率因数应不低于0.9，凡功率因数未达到上述规定的，应在负荷侧集中补偿无功功率即集中安装无功补偿设备电容器”。为鼓励提高功率因数，规定部门规定，凡功率因数低于规定值时，将予以罚款，相反，功率因数高于规定值时，将得到奖励，即采用“高奖低罚”的原则。,这里所指的功率因数，即为最大负荷时的功率因数。,（3）电力电容器,电力电容器在交流电路中，其电流始终超前电压90，发出无功功率，并具有聚集电荷而储存电场能量的基本性能，因此电力系统中常利用电力电容器进行无功补偿。,电力电容器在电力系统中的作用。在供配电系统中，电力电容器具有多种直接和间接用途。主要用途之一是补偿电力系统中的无功功率，从而大量节约电能，这种电容器就是移相电容器。其次，电容器还可以用来补偿厂距离输电线路本身的电感损失，提高线路功率因数。,电力系统的负荷如感应电动机、电焊机、感应电炉等，不但需要消耗有功功率，还要吸收无功功率。这里所说的有功功率是指消耗掉的平衡功率；无功功率则指波动的交换的功率。在电力系统中，无功功率是用于建立磁场的能量，这部分能量给有功功率的转换创造了条件。,由于电力系统中许多设备不仅要消耗掉有功功率，设备本身的电感损失还要消耗无功功率，使系统的功率因数降低。如果把“发出”的无功功率的电容器并联在负荷或供电设备上运行，那么，负荷或供电设备要“吸收”的无功功率正好由电容器“发出”的无功功率供给，从而起到无功补偿作用，这就是电力电容器在电力系统中的主要作用。在电力线路两端并联上移相电容器，线路就可避免无功功率的输送，以达到减小线路能量损耗，减小线路电压降，提高系统有关出力的效益，因此，移相电容器是提高电力系统功率因数的一种重要电力设备。,电力电容器部分型号表示。电力电容器部分型号表示见表6-7。,表6-7 电力电容器部分型号表示,【例6-6】试述CY0.6-10-1型串联电容器部分型号表示见表6-7。,查表6-7可知，C表示串联电容器，Y表示油浸式。另外，0.6表示额定电压0.6kV，10表示标称容量为10kvar，1表示单相。,（4）调相机,调相机是吸收系统少量有功功率来供给本身的能量损耗，向系统发出无功功率和吸收无功功率的一种电气设备。调相机不需要原动机拖动，但必须和电网并联运行而不能单独运行。,调相机在电力系统中的作用。随着电力系统不断扩大和发展，无功功率也随着增加。有功与无功的比率为1：1.21.3，因而单靠发电机供电，必然会影响其有功功率的出力。为了减小系统输电线往返传送中的各种损耗，减小电能损失，改善功率因数，有效地提高系统电压水平，提高发电设备的利用率，电力系统一般要在负荷中心或附近设置一定数量的无功电源设备，以补偿无功功率的不足，提高电力系统的经济运行。,电力系统设置一定数量的无功补偿设备调相机和电容器后，不但可以降低网络中的功率和电能损耗，提高系统运行的经济性，还可调整网络节点电压，维持负荷的电压水平，提高供电电能的质量。,（5）无功功率补偿,工厂中的电气设备多为感性负载，在运行过程中，除了消耗有功功率外，还需要大量的无功功率在电源至负荷之间交换，导致功率因数降低，所以一般工厂的自然功率因数都比较低，它给工厂供配电系统造成不利影响。,根据我国制定的按功率因数调整收费的办法要求，高压供电的工业用户和高压供电装有带负荷调压装置的电力用户，功率因数应达到0.9以上，其他用户功率因数应在0.85以上，当功率因数低于0.7时，电业局不予供电。因此，工厂在改善设备运行性能，合理调整运行方式提高自然功率因数（是指用电设备或工厂在没有安装人工补偿装置时的功率因数，有瞬时值和平均值两种）的情况下，都需要安装无功功率补偿装置，提高工厂供配电系统的功率因数。,提高功率因数的方法很多，可分为两大类，即提高自然功率因数的方法和人工补偿无功功率提高功率因数的方法。在工厂配电系统中，人工补偿无功功率提高功率因数的方法通常是安装移相电容器。,如图6-5所示可以看出功率因数提高与无功功率和视在功率变化关系。假设功率因数由 提高到，这时在有功功率P30不变的条件下，无功功率将由 减小到，视在功率将由 减小到，从而负荷电流也得以减小，这将使系统的无功电能损耗和电压损耗相应降低，既节约了电能，又提高了电压质量，而且可选较小容量的供电设备和导线电缆，因此提高功率因数对电力系统大有好处。,（5）补偿容量和补偿后的计算负荷,补偿容量的计算。已知某工厂或车间补偿前的计算负荷、和自然功率因数，若要求把功率因数提高到，应补偿容量按下式计算：,式中，P30有功计算负荷；,、补偿前后功率因数角；,QC无功补偿容量。,补偿后的计算负荷。在确定了总的补偿容量QC后，还应选择补偿电容器的单台容量 和电容器的数量n。这时要考虑并联电容器的接法，以及电容器实际运行电压的可能与耳朵电压不同等具体问题。在选择了移相电容器的单个容量 后，即可按式（6-40）确定电容器的个数。,由上式计算求出的电容器个数n，对于单相电容器，应取为3的倍数，以便三相平均分配安装。,补偿后工厂的有功计算负荷不变，但电源向工厂提供的无功功率将减小，在确定补偿装置装设地点以前的计算负荷时，应减去无功补偿容量，总的无功计算负荷为：,补偿后的视在计算负荷为：,【例6-6】已知某工厂变电所低压侧的有功计算负荷为650kW，无功计算负荷为800kvar。为了使工厂（变电所高压侧）的功率因数不低于0.9，如在低压侧装设并联电容器进行补偿时，需装设多少补偿容量？补偿前后工厂变电所主变压器的容量有何变化？,解：补偿前的变压器容量和功率因数。变电所低压侧的视在街上负荷为：,因此未考虑无功补偿时，主变压器的容量限制为1250kVA（参见表6-3）。,变电所低压侧的功率因数为：,无功补偿容量。按相关规定，补偿后变电所高压侧的功率因数不应低于0.9，即。在变压器低压侧进行补偿时，因为考虑到变压器的无功功率损耗远大于有功功率损耗，所以低压侧补偿后的低压侧功率因
