新规火灾自动报警系统联动关系明细表.doc

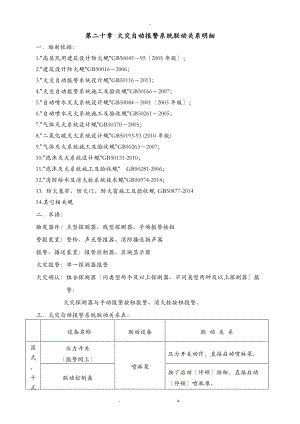

-第二十章 火灾自动报警系统联动关系明细一 编制依据：1."高层民用建筑设计防火规"GB50045952005年版；2."建筑设计防火规"GB500162006；3."火灾自动报警系统设计规"GB501162013；4."火灾自动报警系统施工及验收规"GB501662007；5."自动喷水灭火系统设计规"GB5008420012005年版；6."自动喷水灭火系统施工及验收规"GB502612005；7."气体灭火系统设计规"GB503702005；8."二氧化碳灭火系统设计规"GB50193-93 (2010年版)9."气体灭火系统施工及验收规"GB502632007；10."泡沫灭火系统设计规"GB50151-2010；11."泡沫灭火系统施工及验收规" GB50281-2006；12."消防给水及消火栓系统技术规"GB50974-2014；13. 防火卷帘、防火门、防火窗施工及验收规 GB50877-201414.其它相关规二 术语：触发器件：点型探测器、线型探测器、手动报警按钮警报装置：警铃、声光警报器、消防播送扬声器报警、播送装置：报警控制器、区域显示器火灾报警：单一探测器报警火灾确认：组合探测器同类型两个及以上探测器、不同类型两种及以上探测器报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。三 火灾自动报警系统联动关系表： 设备名称联动设备联 动 关 系湿式、干式系统压力开关报警阀上喷淋泵压力开关动作，直接启动喷淋泵。联动控制盘按下启动停顿按钮，直接启动停顿喷淋泵。水流指示器、信号阀、压力开关、喷淋消防泵的启动和停顿的动作信号应反应至消防联动控制器。预作用系统同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号预作用阀组控制预作用阀组开启，使系统转变为湿式系统；当系统设有快速排气装置时，联动控制排气阀前的电动阀开启。联动控制盘喷淋泵预作用阀组快速排气阀入口前的电动阀按下泵控制柜的启动和停顿按钮、预作用阀组和快速排气阀前的电动阀的启动和停顿按钮。水流指示器、信号阀、压力开关、喷淋消防泵的启动和停顿的动作信号，有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反应至消防联动控制器。雨淋系统同一报警区域两只及以上独立的感温探测器或一只感温探测器与一只手动火灾报警按钮的报警信号雨淋阀组控制雨淋阀组开启，动作信号反应至消防联动控制器。消防联动控制器雨淋消防泵雨淋阀组按下泵控制柜的启动和停顿按钮、雨淋阀组的启动和停顿按钮。水流指示器、压力开关、雨淋阀组、雨淋消防泵的启动和停顿的动作信号应反应至消防联动控制器。 设备名称联动设备联 动 关 系水幕系统用于防火卷帘保护时：由防火卷帘下落到楼板面的动作信号与本报警区域任一只火灾探测器或手动火灾报警按钮的报警信号水幕阀组控制相关水幕控制阀组启动，动作信号反应至消防联动控制器。用于防火分隔时：由该报警区域两只独立的感温火灾探测器的报警信号水幕阀组控制相关水幕控制阀组启动，动作信号反应至消防联动控制器。消防联动控制器水幕泵水幕阀组按下泵控制柜的启动和停顿按钮、水幕系统相关控制阀组的启动和停顿按钮。压力开关、水幕系统相关控制阀组和消防泵的启动、停顿的动作信号，应反应至消防联动控制器。消火栓系统消火栓系统出水干管上设置的低压压力开关信号；高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号；消火栓按钮动作信号。消火栓泵直接控制启动消火栓泵，动作信号反应至消防防动控制器。消防联动控制器消火栓泵按下消火栓泵控制柜的启动和停顿按钮，动作信号反应至消防防动控制器。 设备名称联动设备联 动 关 系气体灭火系统、泡沫灭火系统接收到首个联动触发信号：为任一防护区域设置的感烟探测器、其他类型火灾探测器或手动火灾报警按钮。设置在防护区域的声光报警器启动设置在该防护区的火灾声光报警器。接收到第二个联动触发信号：为同一防护区域与首次报警信号相邻的感温探测器、火焰探测器或手动火灾报警按钮的报警信号。送排风机及阀门电动防火阀防护区域防火门、窗设置在防护区域外的声光报警器气体泡沫灭火装置压力开关气体释放灯关闭防护区域的送排风机及阀门；停顿通风和空气调节系统及关闭设置在该防护区域的电动防火阀；联动防护区域开口封闭装置的启动，包括关闭防护区域的门、窗子；联动开启设置在防护区域外的声光报警器；启动气体泡沫灭火装置，气体泡沫灭火控制器可设定不大于30s的延迟喷射；喷放药剂后主管上压力开关动作，动作信号反应至气体灭火控制器和报警控制主机，气体灭火控制器控制该防护区外的气体释放灯点亮。防护区域外设置的启/停按钮气体灭火控制器1.按下发生火灾的气体防护区域外的紧急启动按钮，执行上述 步；2.在30s延时，假设发现误动作，按下紧急停顿按钮中止启动气体灭火装置。气体灭火控制器上设置的手动启/停按钮上述 设备1.按下发生火灾的气体防护区域外的紧急启动按钮，执行上述 步；2.在30s延时，假设发现误动作，按下紧急停顿按钮中止启动气体灭火装置。 设备名称联动设备联 动 关 系防烟排烟系统加压送风口所在防火分区两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号。送风口送风机消防联动控制器联动控制加压送风场所的加压送风口开启和加压送风机启动。同一防烟分区且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器。挡烟垂壁消防联动控制器联动控制挡烟垂壁的降落。同一防烟分区两只独立的感烟火灾探测器排烟口排烟窗排烟阀消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停顿该防烟分区的空气调节系统。排烟口、排烟窗、排烟阀开启的动作信号排烟风机消防联动控制器联动控制排烟风机的启动。280排烟防火阀排烟风机排烟风机入口处的总管上设置的280排烟防火阀在关闭后直接联动控制风机停顿，排烟防火阀及风机的动作信号反应至消防联动控制器。消防联动控制器送风口、排烟口排烟窗、排烟阀电动挡烟垂壁防烟风机排烟风机按下送风口、排烟口、排烟窗、排烟阀、电动挡烟垂壁的开启关闭按钮；按下防烟、排烟风机的启动停顿按钮；开启关闭、启动停顿的动作信号均反应至联动控制器。电动防火阀关闭的动作信号，反应至消防联动控制器。 设备名称联动设备联 动 关 系防火门及防火卷帘系统常开防火门所在防火分区两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号。防火门联动触发信号由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭；疏散通道上各防火门的开启、关闭及故障状态信号应反应至防火门监控器。防火分区任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号。疏散通道上设置的防火卷帘消防联动控制器联动控制防火卷帘下降至距楼板面1.8m处，动作信号反应到至消防联动控制器；消防联动控制器联动控制防火卷帘下降到楼板面，动作信号反应到至消防联动控制器。防火卷帘所在防火分区任两只独立的感烟火灾探测器的报警信号；非疏散通道上设置的防火卷帘消防联动控制器联动控制防火卷帘下降到楼板面，动作信号反应到至消防联动控制器。消防联动控制器非疏散通道上设置的防火卷帘消防联动控制器控制防火卷帘的降落。电梯系统消防联动控制器所有电梯消防联动控制器发出控制信号强制所有电梯停于首层或电梯转换层；电梯运行状态信息和停于首层或转换层的反应信号，应传送给消防控制室。火灾警报及应急播送系统确认火灾：即同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号火灾声光警报器火灾报警控制器或消防联动控制器控制启动建筑的所有火灾声光警报器。确认火灾：即同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号火灾声光警报器消防应急播送火灾报警控制器或消防联动控制器控制启动建筑的所有火灾声光警报器、消防应急播送；分时交替工作，可采取1次火灾声光警报器、1次或2次消防应急播送循环播放。消防联动控制器消防应急播送手动或按预设控制逻辑联动控制选择播送分区、启动或停顿应急播送系统。消防控制室应能显示消防应急播送的播送分区的工作状态。 设备名称联动设备联 动 关 系消防应急照明及疏散指示系统确认火灾：即同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号消防应急照明疏散指示当确认火灾后，火灾报警控制器或消防联动控制器控制启动两系统，由发生火灾的报警区域开场，顺序启动全楼疏散通道的消防应急照明和疏散指示系统。切非消防电源确认火灾：即同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号非消防电源消防联动控制器应具有切断火灾区域及相关区域的非消防电源；当需要切断正常照明时，宜在自动喷淋系统、消火栓系统动作前切断。安防系统确认火灾：即同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号疏散的电动栅杆消防联动控制器应具有自动翻开涉及疏散的电动栅杆等式的功能，宜开启相关区域平安技术防系统性的摄像机监视火灾现场。门禁系统确认火灾：即同一报警区域两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号疏散通道上门禁系统控制的门和庭院电动大门停车场出入口挡杆消防联动控制器应具有翻开疏散通道上收门禁系统控制的门和庭院电动大门的功能，并应具有翻开停车场出入口挡杆的功能。. z.
