施工的围挡及围墙改造专项施工的方案设计的.doc

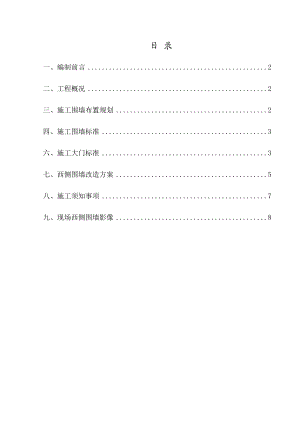

目 录一、编制前言 .2二、工程概况 .2三、施工围墙布置规划 .2四、施工围墙标准 .3六、施工大门标准 .3七、西侧围墙改造方案 .5八、施工须知事项 .7九、现场西侧围墙影像 .8一、编制前言一、编制前言我项目场地北侧、西侧与南侧为成熟的老旧居民生活小区与办公用房，且与我项目仅一墙之隔。本工程设计基坑开挖后基坑周边上部空间至四周围墙边仅为 2 米左右。西侧红砖围墙由于年久失修存在风化现象，且当时修建后未进展抹面处理，现砖缝灰浆已经大面积脱落漏缝。原有围墙为相邻小区的共用墙和砖砌旧屋，墙体结构稳定性较差且高度过高，已经出现倾斜现象很不稳定，存在较大安全隐患。我项目在进展开工条件验收现场勘验时，安监部门已经明确提出，我项目西侧居民围墙必须进展改造加固并编制专项方案审批；围墙变形观测设置专门观测点位；项目实施过程中将该侧围墙列入危险源清单进展监控。二、工程概况二、工程概况本工程位于某某市高新区南二环外侧神仙树北路与二环高架交叉口位置，场地周边北侧西侧与南侧为已成熟的老旧居民生活区与办公用房。经交接坐标定位点复核确定，东侧临神仙树北路现有围墙未设置在用地红线上，该侧红线位置在围墙外 2.5 米左右。本项目规划用地与现有场地围墙合围区域不符。本工程施工场地极其狭小，北临元通社区地下室轮廓线距用地红线仅有 5 米；南侧紧邻某某电信公司地下室轮廓线距用地红线也仅有 5 米；西侧相邻 2 层红砖居民用房、南侧接神仙树北路市政道路本建筑下室轮廓线距用地红线距离为 5-6 米。在考虑基坑护臂工程设计开挖线距地下室轮廓线 1.3 米，护壁桩设计为 1.2 米直径，场地四周可用空间仅为 5-1.3-1.2=2.5 米左右。三、施工围墙布置规划三、施工围墙布置规划 3.1 布置目的1实行封闭式施工，防止外来闲杂人员进入施工现场而带来安全隐患。2实行门卫实行出入登记制度，加强进出人员登记管理，实行现场内人员的动态管理。3防止施工现场材料、设备等失窃事件发生。4满足某某市标化施工需要，能够减少施工噪音与扬尘污染。5满足工程周边的市容市貌保持整洁、协调要求。6满足集团公司形象、业主企业形象需要。 3.2 布置定位经现场勘查交接坐标定位点复核确定，东侧临神仙树北路现有围墙未设置在用地红线上，该侧红线位置在围墙外 2.5 米左右。本项目规划用地与现有场地围墙合围区域不符。我方进场后需将北侧现有墙体拆除，在用地红线上采用 3 米高夹芯板围挡进展改造封闭长度为 32米，并在原出入口位置开设施工正式大门；北面现有与邻居元通社区共用栏杆围墙我方不进展拆除，采用灰色铝塑板打铆钉固定在栏杆立柱上全部封闭，两处改造后的围墙外立面可作为企业文化宣传墙和项目信息、形象宣传墙使用。项目西侧和南侧现有围墙均在项目用地红线上却均为邻居永久性围墙，我方无法自行处理。但需在现有围墙根底上进展改造加固，特此编制以下针对性改造方案。四、施工围墙标准四、施工围墙标准本工程采用彩钢夹芯板轻质施工围挡形式。因考虑到本工程地处繁华地段，地下各种管线多，围墙立柱根底不能采取埋地方式，围墙设置区域为原市政道路，根底埋板直接打孔采用 16#膨胀螺栓固定 120*200*8 钢板进展设置。彩钢夹芯板施工围墙：围墙高度为 3000mm，立柱采用 100*100*5 方管,每根立柱根部预埋 120*200*8 钢板。在施工大门附近的围墙临街面的醒目位置布置企业形象与项目信息。六、施工大门标准六、施工大门标准东北角设施工大门，宽度 6 米。人行小门附属大门左侧开启，宽度 1.5 米。大门两侧门柱采用预埋铁板，上焊 50*50*5 角钢做门柱高度 3.2 米，大门开启考虑场内空间采用折叠形式。施工车辆今后基坑成型后不考虑车辆施工大门出入。大门加工示意图：七、西侧围墙七、西侧围墙改造方案改造方案西侧红砖围墙改造总长度 60 米：1清理墙上藤条植物、铁丝网、电缆线挂墙固定；2砖缝塞 1:3 水泥砂浆刮缝密实；31:2.5 水泥砂浆添加 5%防水粉整体抹面两道，厚度 25mm；4刷白色涂料面层装饰两道。(现场配电房处该围墙向我方场地内倾斜角度较大，在该处增加两根护墙砖柱进展加固支撑，规格 370*490，高度同该围墙高度 3.2 米)。还考虑该原有围墙的稳定性与施工中防止碰撞破坏到该墙体，在我方施工前预用钢管搭设单排架体高度超出现有围墙 0.5 米,防护架内侧绑扎 8#铁丝网满布，外侧满挂密目网进展防护，防护架在距围墙边 500mm 处场地硬化前预埋钢管立杆间距 1.8 米，水平杆间距设置为1.1 米一道；并在冠梁浇筑前在冠梁顶部预埋 500mm 短钢管接头，埋深 300mm，布置今后围墙防护架斜支撑使用，斜支撑间距可根据实际情况隔一布一或全部立杆满支撑。防护搭设示意图如下：并在不同施工阶段考虑加挂隔音布减少对外围居民的噪音影响。八、施工须知事项八、施工须知事项1、围墙施工过程中，夹芯板面不能出现锈迹，要涂有保护材料。2、围墙施工完毕，夹芯板与角铁之间、角铁与角铁之间必须连接结实，不得有松动现象。3、围墙施工完毕，板与板之间衔接平顺，直线段要在一条直线上；板与板之间不能留有缝隙，即在场外不能看见场内施工。九、现场西侧围墙影像九、现场西侧围墙影像正 面细 部配电房处加设护墙柱加设护墙柱区域整 体
