无砂大孔混凝土的施工方案设计.doc

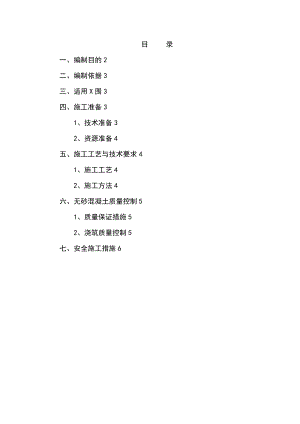

目 录一、编制目的2二、编制依据3三、适用X围3四、施工准备31、技术准备32、资源准备4五、施工工艺与技术要求41、施工工艺42、施工方法4六、无砂混凝土质量控制51、质量保证措施52、浇筑质量控制5七、安全施工措施6一、编制目的 依据施工组织设计装修阶段施工现场平面布置图，二次结构与装修阶段施工期间，现场的垂直运输机械与材料堆放区、加工区都集中在覆土的地下室顶板上，目前地下室覆土顶板上的SBS防水层与保护层均已施工完成，考虑到二次结构与装修阶段施工期间车辆行驶和材料堆放实际情况，并确保对顶板防水层的成品保护，在第52期监理例会上，建设方要求车行道路和室外广场做法中的300厚级配砂石和180厚的无砂大孔混凝土基层有总包方先行施工。二、编制依据1、施工图建施-003；2、工程洽商01-00-C2-013；3、施工组织设计中的施工现场平面布置图专修阶段；4、市城市道路工程施工质量检验标准DB11T-1073-2014；5、华北标图集12BJ1-1工程做法三、适用X围根据建施-003，室外工程材料做法表中：车行道路和广场做法参见08BJ1-1路5，修改为12BJ1-1，具体为：1、100厚透水路面砖，粗砂扫缝、洒水封缝；暂不施工2、30厚1:6干硬性水泥砂浆；暂不施工3、180厚C20无砂大孔混凝土基层浇筑前先将级配砂石垫层用水湿润；4、300厚天然级配砂石碾实；5、路基压实，压实系数0.93。本工程为地下室顶板、防水找坡层、防水保护层施工方已完成地下室覆土顶板防水层与保护层的施工，结合室内外高差实际情况室外地面标高为-0.45m，0-3轴1-1轴之间、3-1轴3-5轴之间与2-3轴2-4轴之间标高-1.35处直接填级配砂石和大孔无砂混凝土施工，0-2轴0-3轴之间标高-2.45m处先回填土至-1.35标高位置，打夯压实后再回填级配砂石和大孔无砂混凝土的施工。四、施工准备1、技术准备熟悉级配砂石和大孔无砂混凝土施工工艺，对于技术部的技术交底内容与须知事项要有深刻的理解和认识。本方案主要介绍无砂大孔混凝土的施工方法。2、资源准备1人员准备管理人员、技术人员、试验检测人员与施工人员必须到位，人员配备必须充分。2设备与器具准备商品混凝土、铲车或小型农用车、手推车、铁磙子。五、施工工艺与技术要求1、施工工艺电夯可改用铁磙子碾压2、施工方法1无砂混凝土的拌制由主体施工期间城建九商混站集中供给，按照试验室出据的配合比进展拌制，拌合时先将水泥与粗骨料拌匀后再加水搅拌。2由测量根据设计标高确定混凝土铺筑厚度，并用钢筋设置标高位置，木工支模保证混凝土铺筑厚度与铺筑后高程满足设计要求。经项目部质检合格并报监理复验合格后，方可进展无砂混凝土的浇筑施工。3混凝土摊铺1无砂混凝土沿一个方向分段跳仓摊铺，具体摊铺宽度根据现场实际情况确定。如2-3轴2-4轴X围内靠东侧支模，在沿南北方向每6米划分一个施工段；3-1轴3-5轴之间与0-2轴1-1轴之间按6米见方支模跳仓施工。2铺设无砂混凝土时，应根据支模高度严格掌握基层厚度和高程。无砂混凝土基层应采用压实的方法成型，其压力大小以不导致骨料破坏为准，为防止压碎骨料，作业中可采用400钢管3米加载滚压，不得用振捣器振捣。施工时应在混合料处于或大于最优含水量时进展压实，直到达到要求的压实度和空隙率。3养护无砂混凝土浇筑完成后由于内部充满连通大孔，自由水份易随自由流动的空气散发，影响水泥浆的进一步水化，因此养护期间外表必须不断补充水份，养护时间不得少于7天。冬施除外六、无砂混凝土质量控制考虑到工程所在地的气候特征与砂石骨料的特性，为保证混凝土施工的质量，严格按质量管理体系的要求加强质量控制，落实质量三级检查制度。1、质量保证措施1商混站站必须严格按照试验室开据的混凝土配合比进展拌制；2混凝土允许运输的时间，应根据水泥的凝结时间与现场气候情况考虑控制，严格控制在2小时以内；3严格按照试验室提供的混凝土配合比控制用水量，无砂混凝土不具流动性，不宜用坍落度与稠度表达混合料的施工性能，在现场对混合料的质量进展控制时，须采用目测法测定泥浆含量。适宜的无砂混凝土混合料，其外表具有金属光泽且水泥浆均匀地包裹粗骨料颗粒，用手触摸有枯稠感，且没有水泥浆下淌现象。2、浇筑质量控制1标高控制浇筑前测量在现场放出混凝土标高控制位置，带混凝土浇筑至标高位置时，严格控制摊铺厚度，多余的混凝土移至未达标高部位，严禁超浇，当发现有局部不平处，可用人工补料或进展修整。2密实度控制混凝土采用铲车或小型农用车进展入仓，180厚一次铺成，采用400钢管3米加载滚压进展夯实，相对密实度应不小于75%。无砂混凝土为透水砖的基层，所以只需收平毛面处理即可，不需压光，浇筑至标高位置后，碾实后严禁施工人员对成型的混凝土面扰动。3混凝土养护无砂混凝土空隙多、失水快，浇筑后应覆盖塑料薄膜，面层能上人时每天勤洒水养护，养护不少于7d 。七、安全施工措施1、确立安全检查制度由项目部组织各职能部室、作业队班组管理人员参加，对施工现场每周进展一次安全、质量、文明施工等联合大检查。安全员与作业队班组管理人员对在施工现场每天进展一次巡回检查，并填写安全检查日志。2、加强安全教育加强安全教育，定期进展培训，提高全体员工的安全意识和自我防X意识，树立安全第一的思想，培养安全生产所必须具备的操作技能。做好职工的定期教育与新工人、变换工种工人、特种作业人员的安全教育，新进场工人未经三级安全教育，不得上岗。3、制定安全保护措施1所有进场施工人员都必须要经过施工现场的安全和技术交底，听从项目部的统一指挥。2施工人员进入施工现场必须戴安全帽、系好帽带，特殊工种按规定佩戴好防护用品(绝缘鞋、绝缘手套、防护手套。3施工现场要做到文明施工，不准穿拖鞋、裸背，不准吸烟、不准随地小便。 4接电要找专业电工，严禁个人私自接电。 5浇混凝土时，要有一名管理人员专职指挥混凝土罐车的移动方向，严禁混凝土罐车直接开到地下室覆土顶板上。 6晚上施工要有足够的照明设备，施工时间最晚不得超过22:00，防止对周边居民和学生的噪声污染。
