扭矩板子检定仪建标报告.doc

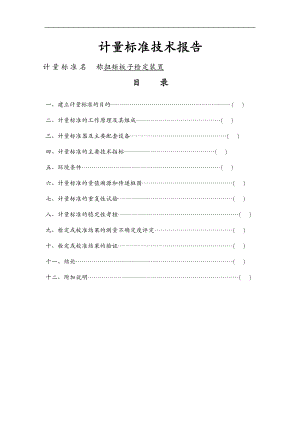

计量标准技术报告计量标准名称扭矩板子检定装置目 录一、建立计量标准的目的 ( )二、计量标准的工作原理及其组成( )三、计量标准器及主要配套设备( )四、计量标准的主要技术指标( )五、环境条件( )六、计量标准的量值溯源和传递框图( )七、计量标准的重复性试验( )八、计量标准的稳定性考核( )九、检定或校准结果的测量不确定度评定( )十、检定或校准结果的验证( )十一、结论( )十二、附加说明( )一、建立计量标准的目的按照JJG707-2003"扭矩扳子检定规程"检定2Nm1000Nm的扭矩扳子准确度等级：3级及以下，确保本地区扭矩扳子测量数据的溯源性、准确性。建立本地区扭矩扳子检定装置最高标准，开展扭矩扳子检定工作，进展扭矩量值传递，确保扭矩量值溯源性。主要传递对象是扭矩扳子，检定扭矩围：2Nm1000Nm。二、计量标准的工作原理及其组成工作原理：扳手和扭矩传感器连接后，扭动被检扳手，使传感器连接的显示器显示数据与扳手的实际值比照。组成：扭矩传感器、显示器、扳手固定轮、导向杆等。检定示意图扭矩扳子扭矩扳子检定仪三、计量标准器及主要配套设备计量标准器名 称型 号测量围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔扭矩扳手检定装置N30-1000Nm1级中测仪器设备扭矩板子检定仪AKC-22B20-100Nm1.2×10-3(k=2)中测仪器设备ZC104中国计量院1年扭矩板子检定仪AKC-22B60-300Nm1.2×10-3(k=2)中测仪器设备ZC203中国计量院1年扭矩板子检定仪AKC-22B100-500Nm1.2×10-3(k=2)中测仪器设备ZC302中国计量院1年扭矩板子检定仪AKC-22B200-1000Nm1.2×10-3(k=2)中测仪器设备ZC401中国计量院1年主要配套设备四、计量标准的主要技术指标序号测量围不确定度120-100Nm1.2×10-3(k=2)260-300Nm1.2×10-3(k=2)3100-500Nm1.2×10-3(k=2)4200-1000Nm1.2×10-3(k=2)五、环境条件序号项 目要 求实际情况结 论1温 度103020符合要求2湿 度85%RH65%RH符合要求3456六、计量标准的量值溯源和传递框图计量标准名称：扭矩板子检定仪1000Nm上一级计 量 器具比拟法计量基标准名称：扭矩扳子检定仪校验杠杆不确定度或准确度等级或最大允许误差： 3×10-4k=3保存机构： *省计量科学研究院计量标准名称：扭矩板子检定仪测量范围： 1000 Nm不确定度或准确度等级或最大允许误差： 1.2×10-3(k=2)本级计 量 器具比拟法下一级计量器具计量器具名称：扭矩板子测量范围： 1000 Nm不确定度或准确度等级或最大允许误差： 3级 至10级七、计量标准的测量重复性考核选择测量点500Nm处在重复性条件下进展10次独立重复测量，测量结果列表如下：序号MiNmMi(Nm)(Mi)2(Nm)1496.30.10.012497.21.01.03498.11.93.614494.6-1.62.565495.2-1.01.06496.40.20.047497.21.01.08495.7-0.50.259496.80.60.3610494.7-1.52.25496.2S = = 1.16 (Nm)式中： 扭矩扳子在测定点的算术平均值； Mi 扭矩板子的扭矩值。结 论符合要求实验人员周斌八、计量标准的稳定性考核选择测量点500Nm处，每隔一段时向对该点重复测量10次，测量结果列表如下： 2021年Mi (Nm)6月28日7月27日8月29日9月30日1496.3495.9493.8498.32497.2498.8495.9494.13498.1494.5497.2497.44494.6497.0495.4497.25495.2495.9498.1495.76496.4497.2494.6496.87497.2497.4497.2496.38495.7496.1493.2497.29496.8494.5495.7493.810494.7497.5496.8495.9496.2496.4495.8496.3由此可以看出Mma*=496.4NmMmin=495.8NmMma*- Mmin=0.6Nm20Nm扭矩板子在500Nm处允许误差所以该计量标准稳定性考核符合要求。九、检定或校准结果的测量不确定度评定1. 概述1.1 测量依据：JJG707-2003"扭矩板子检定规程"。1.2 环境条件：温度1030，相对湿度85%。1.3 测量标准：数显扭矩仪检定装置，准确度等级1级。1.4 被检对象：4级，满量程1000Nm，选择500Nm作为测量点。测量时温度25，相对湿度55%。1.5 测量方法：按扭矩板子额定扭矩值选择标准装置的量程，按装前分别调整好标准装置和扭矩板子指示器的零位。按装好后平稳施加扭矩对测量点进展检定。2. 数学模型2.1数学模型：= -Mm式中：扭矩扳子在测定点的示值误差；扭矩扳子在测定点的算术平均值；Mm 扭矩仪的扭矩值。2.2 灵敏系数：c1=1 c2= =-13.测量结果的标准不确定度3.重复性测量的标准不确定度 u1u1 的来源主要是扭矩板子的重复性，可以通过连续重复测量得到测量列，采用A类方法进展评定。在测量点500Nm处在重复性条件下进展10次独立重复测量，所得数据如下Nm：496.3、497.2、498.1、494.6、495.2、496.4、497.2、495.7、496.8、494.7。 用贝塞尔公式求得单次测量标准差为：S = = 1.16 (Nm)自由度V2 =9 实际情况，重复性条件下连续测量3次，以该3次测量值的算术平均值作为测量结果，可得到 u1 =S/ =0.67 (Nm)3.1标准器的标准不确定度u2 标准器的标准不确定度分量按B类不确定度评定。标准器的示值误差限为W=1%，按均匀分布，区间半宽为W×Ms ,Ms为测量值，所以：u1 = W×Ms/=1%×500Nm/=2.887Nm 自由度按置信程度取1 =504.标准不确定度汇总标准不确定度分量不确定来源标准不确定度Nm灵敏系数civiu1扭矩板子的重复性0.6710.679u1扭矩仪2.887-12.887505.合成标准不确定度 合成标准不确定度：uc = =2.964合成标准不确定度的有效自由度：Veff = 55506.扩展不确定度 取置信概率p=95%,按有效自由度Veff = 50，查t分布表得kp=t95(50)=2.01,得：U95=2.01×2.964=5.96Nm 在50%量程处，相对扩展不确定度U95rel = ×100%=×100%=1.2%7.测量扩展不确定度的报告与表示 该扭矩板子50%量程测量点处测量结果的相对不确定度为 50%即Mi =500Nm处:U95rel =1.2% Veff = 50十、检定或校准结果的验证采取多台套比对进展验证： 选一把准确度等级4级，满量程500Nm的扭矩扳子送同级计量标准检定得出一组数据与本检定装置得出一组数据进展比对，验证结果如下：检定点计量所集团计量中心本装置检定结果各实验室测量结果平均值(Nm)Mlab-100100.3100.2100.3100.270.03300300.4300.3300.3300.330.03500500.6500.5500.7500.600.10最大差值Nm0.10Ulab = Ulab = 0.816×5.964.86(Nm)Mlab-=0.10(Nm)则：0.104.86因此满足：Mlab- Ulab该装置的不确定度验证符合要求。十一、结论该计量标准经过稳定性考核和测量重复性考核，该计量标准装置符合国家计量检定系统表和JJG707-2003"扭矩板子检定规程"，对标准器的要求，符合对3级以下，测量围：2Nm1000Nm扭矩板子检定工作的要求。十二、附加说明
