    招标设备清单与参数.doc

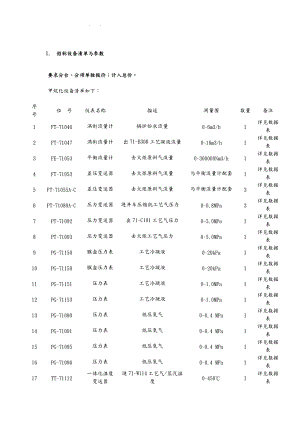

    1. 招标设备清单与参数要求分台、分项单独报价;计入总价。甲烷化设备清单如下:序号位 号仪表名称描述测量围数量备注1FT-71046涡街流量计锅炉给水流量06m3/h1详见数据表2FT-71047涡街流量计出71-B308工艺凝液流量016m3/h1详见数据表3FE-71053平衡流量计去火炬原料气流量0300000Nm3/h1详见数据表4FT-71053差压变送器去火炬原料气流量与平衡流量计配套1详见数据表5FT-71055AC差压变送器去火炬原料气流量与平衡流量计配套3详见数据表6PT-71089AC压力变送器进开车压缩机工艺气压力00.8MPa3详见数据表7PT-71092压力变送器出71-C101工艺气压力05.0MPa1详见数据表8PT-71093压力变送器去火炬工艺气压力05.0MPa1详见数据表9PG-71150膜盒压力表工艺冷凝液020kPa1详见数据表10PG-71150膜盒压力表工艺冷凝液020kPa1详见数据表11PG-71151压力表工艺冷凝液01.0MPa1详见数据表12PG-71153压力表工艺冷凝液01.0MPa1详见数据表13PG-71090压力表低压氮气00.4 MPa1详见数据表14PG-71091压力表低压氮气00.4 MPa1详见数据表15PG-71095压力表低压氮气00.4 MPa1详见数据表16PG-71096压力表低压氮气00.4 MPa1详见数据表17TT-71112一体化温度变送器进71-W114工艺气/蒸汽温度04501详见数据表18TT-71113一体化温度变送器进71-W114工艺气/蒸汽温度04501详见数据表19TT-71114一体化温度变送器进71-W114工艺气/蒸汽温度05001详见数据表20TG-71131双金属温度计蒸汽04001详见数据表21TG-71132双金属温度计蒸汽03001详见数据表22FV-71046调节阀锅炉给水流量DN251详见数据表首站设备清单如下:序号位 号仪表名称材质-标准测量围数量备注1TG-301双金属温度计316SS插入深度250/80 量程-40801详见数据表2TG-307A双金属温度计316SS插入深度250/80 量程-40801详见数据表3TG-307B双金属温度计316SS插入深度250/80 量程-40801详见数据表4TG-307C双金属温度计316SS插入深度250/80 量程-40801详见数据表5TG-308双金属温度计316SS插入深度250/80 量程-40801详见数据表6TIT-301一体化温度变送器316SS测量围-4080 套管/管嘴250/80 1详见数据表7TIT-307一体化温度变送器316SS测量围-4080 套管/管嘴250/80 1详见数据表8TIT-501一体化温度变送器316SS测量围-4080 套管/管嘴250/80 1详见数据表9PG-301压力表316SS150 1.0% 016MPA1详见数据表10PG-313压力表316SS150 1.0% 016MPA1详见数据表11PG-501膜盒压力表316SS150 1.0% 00.01MPA1详见数据表12PIT-301压力变送器316SS 016MPA1详见数据表13PIT-313压力变送器316SS 016MPA1详见数据表14PIT-311压力变送器316SS 016MPA1详见数据表15PIT-312压力变送器316SS 016MPA1详见数据表16LIT-701磁浮子液位变送器316SS量程围0.2-1.8M PN161详见数据表2. 标准规与技术要求2.1 标准规本项目采用的标准规如下,投标方必须执行本招标文件所列标准。有矛盾时,按较高标准执行。投标方在设备设计和制造中所涉与的各项规程,规和标准必须遵循现行最新版本的标准。招标方最终以有利于自己的标准规验收。l 设计标准 GB3100-93 国际单位制与其应用 HG20503-92 化工建设项目噪声控制设计规定 HG20506-92 自控专业施工图设计容深度规定 HG/T20505-2000 过程测量和控制仪表的功能标志与图形符号 HG/T20507-2000 自动化仪表选型设计规定 HG/T20512-2000 仪表配管配线设计规定 HG/T20514-2000 仪表与管线伴热和保温设计规定 HG/T20581-95 自控安装图册 HG/T2063620639-98 化工装置自控工程设计规定HG/T20699-2000 自控设计常用名词术语HG2055720559-93 化工装置工艺系统工程设计规定 HG/T20615-2009 钢制管法兰、垫片、紧固件l 施工验收、质量评定标准GB50093-2002 自动化仪表工程施工与验收规2.2 技术要求5.2.1涡街流量计技术要求l 投标方按照涡街流量计技术规格书(包括附件)的技术要求进行配置,必须是完整的、无缺项的。无论何时发现缺项、漏项,投标方都必须无偿补足。l 出具的数据表中的涡街流量计材质均为最低要求,制造商应根据相关制造标准确定材质。l 涡街流量计要求为智能型,420Ma,HART通讯。具有自诊断功能,可用普通手持编程操作器(475)对其进行零点与量程的调整,以与部相关信息的组态,不允许使用专用软件进行调试。l 涡街流量计要求具有小信号切除功能。l 涡街流量计应满足现场安装要求,满足试压、试运要求。l 环境温度:-40°C to +60°C.在此温度围所供仪表与附件均能正常工作。l 涡街流量计可选用科罗尼产品,要求最短供货期为20天。l 涡街流量计在供货时应在本体上安装铭牌,铭牌容包括:仪表位号、型号、规格、材质、量程围、通径、制造日期、编号等。铭牌材料应为不锈钢。本体有流向标志。l 投标方应根据招标方的现场需要,指导安装、调试,保证开车试运。5.2.2平衡流量计技术要求l 平衡流量计要求满足“仪表数据表”的相关技术要求。l 投标方在投标文件中提供厂家制造标准。l 投标方在投标文件中提供流量计算书。l 投标方所投产品材质应满足数据表要求。l 平衡流量计提供取压短管和取压阀门的压力等级为PN110,材质为316。l 平衡流量计为节能型,节流件多孔径厚盘结构,要求量程比为10:1,测量精度小于1.0%,直管段要求小于0.5D。l 产品可选用聚焦科技平衡流量计产品。l 平衡流量计有明确、永久的流体方向标识,有仪表位号、量程围、材质、生产厂家与日期的铭牌(材质304)。5.2.3差压变送器、压力变送器技术要求l 差压、压力变送器防爆等级和防护等级均以数据表为准。l 所有变送器均带HART协议智能型,输出信号为两线制DC24V 、420mA标准信号。l 本技术规格书中规定的仪表材质均为最低要求,制造商应根据相关制造标准确定材质。l 投标方应根据技术规格书中操作参数做出厂前标定,并校准到要求的精度。l 安装在现场的压力差压变送器能适应在潮湿、具有腐蚀的大气环境下工作,不使用铜和铜合金。l 环境温度:-40°C to +60°C.在此温度围所供仪表与附件均能正常工作。l 仪表防护:在装置环境中含有腐蚀性的工艺气体,属于所提供仪表气候防护级别符合数据表要求,压力差压变送器涂防腐涂料,所供仪表应按数据表的要求充分考虑介质特性。l 变送器在本体上安装铭牌,铭牌容包括:仪表位号、型号、量程围、材质、防爆等级、防护等级等。铭牌材料为不锈钢(材质304)。l 投标方所提供变送器可选用Rosemount3051、EJA二家产品。l 投标方提供具体仪表选型型号。l 投标方应根据招标方的现场需要,指导安装、通电、调试。5.2.4温度变送器的技术要求l 一体化和分体式温度变送器均选用智能型,其测量准确度要优于±0.2%,信号分辨率应大于0.025%。l 输出信号为420mADC(二线制),并能输出基于HART通信协议的数字信号,供电电源应为24VDC。具有自诊断功能,可用普通手持编程操作器(475)对其进行零点与量程的调整,不允许使用专用软件进行调试。l 应具有长期的稳定性,在变送器安装后其零点与量程应不受安装位置的影响,不易发生零点漂移且极少需要重新校准。l 变送器应能接收3线制/4线制或热电偶输入信号,变更灵活,可使用普通手持编程操作器(475)进行热偶或热电阻形式的变更组态。l 环境温度变化对变送器的测量准确度影响应尽量小,通常用露天安装方式,具有良好的温度特性,其零点和量程在环境温度发生变化时所受的影响,在最大量程的条件下环境温度影响应优于:0.002/1.0(1.8°F)。所有变送器应适合在环境温度-4560围正常工作。l 应具有防止瞬变电压的保护功能。l 变送器应能在危险区域安装并正常使用,其防爆等级不应低于EX aIIC T4,防护等级不应低于IP65。l 投标方应根据招标方的现场需要,指导安装、通电、调试。l 投标方所投变送器可选用罗斯蒙特、E+H。l 温度变送器采用的不锈钢铭牌标示包含仪表位号、名称、规格和型号、数量、厂家、出厂编号和日期等标示容。l 温度变送器应具有SIL2安全等级。l 为保证工期,一体化温度变送器改为分体式,温度套管与元件采用国产品,先行提供。l 供货周期为20天。l 外套管应为整体钻孔,选用具备整体钻孔能力厂家。5.2.5压力表、双金属温度计的技术要求l 压力表全部采用充油耐震型,全不锈钢压力表。l 双金属温度计万向型,法兰式外套管。 l 外套管应为整体钻孔,选用具备整体钻孔能力厂家。l 双金属温度计提供结构图纸,提供抽芯处的连接螺纹规格。l 压力表、双金属温度计选用国知名品牌。l 压力表、双金属温度计标有位号标识。l 供货周期20天5.2.5调节阀的技术要求l Cv值投标方应在技术标书中提供每台气动调节阀在各种工艺条件下Cv值的计算书。气动调节阀所需要的Cv值应符合下列基本要求:- 对于固有流量特性为等百分比 (EQ%)的气动调节阀,最大操作流量下的阀门开度不超过95%;- 对于固有流量特性为线性 (LINEAR)与快开 (QUICK OPENING)的气动调节阀,最大操作流量下的阀门开度不超过90%。- 无最大操作流量时,阀门开度不超过65%。- 最小操作流量下的阀门开度一般不应小于10%。投标方应根据气动调节阀需要Cv值合理选择气动调节阀的额定Cv值。如果招标方对气动调节阀的额定Cv值有特殊要求,将进行特别说明。l 材质:气动调节阀阀体的材质不得低于数据表中的材质要求l 阀件应为快换型,方便气动调节阀的维修。l 电磁阀本体材质为不锈钢,禁止用铜。电磁阀应采用的低温,低功耗电磁阀。l 定位器要求:定位器防爆要求为本安型,防护等级IP65与以上。阀门定位器为耐低温设计,保证在-40极端温度下能正常工作。l 执行机构,耐低温型设计,保证在-45极端温度下能正常工作,投标时必须提供执行机构说明书。l 阀位开关选可选用机械式。l 过滤减压阀 投标方应为每台气动调节阀配备合适的过滤减压阀,以净化仪表空气,调整仪表空气压力。仪表空气接口尺寸通常不小于1/4”NPT,投标方应推荐更合适的仪表空气接口尺寸,以更好地满足操作的要求,钢制壳体。l 接管线、阀门与管件材质由投标方提供的气源管线、阀门与管件材质至少为AISI 316。不得使用碳钢、各种铜与铜合金作为以上各部件的材质。供货周期要求20天。l 此台阀门为需SIL3产品,但为保证施工工期要求,选用国产优良品牌替代,可选用工装、仪表、川仪产品。阀门配置国产阀门定位器、电磁阀、阀位开关等,以厂家成熟可靠配置(投标文件中提供配置清单)为准。l 调节阀要整体供货,要求提供调节阀选型规格表。附录A:仪表数据表
