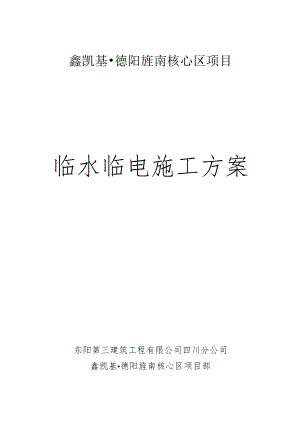

鑫凯基德阳旌南核心区项目临水临电施工方案东阳第三建筑工程有限公司四川分公司鑫凯基德阳旌南核心区项目部2011年12月17日目录一、工程概况.3二、现场勘察.3三、编制依据.3四、总体部署,3五、施工条件.4六、布置内容及计算.66.3、 施工三区计算及导线选择356.4、 生活区用电计算及导线选择35七、临电系统图.537.1、 施工一区临电系统图537.2、 施工二区临电系统图.587.3、 施工三区计临电系统图627.4、 生活区临电系统图.62八、用电安全技术688.1、 安全用电技术措施.6882、安全用电组织措施.79九、安全用电防火措施8O9.1、 施工现场发生火灾的主要原因809.2、 预防电气火灾的措施81十、临水设一、工程概况盖凯基德阳旌南核心区项目工程；工程建设地点：德阳泰山南路；属于框剪结构；地上32层；地下2层；建筑高度：108m；标准层层高：3m；总建筑面积：300000平方米；总工期：576天。本工程由盖凯基置业有限公司投资建设，重庆源道工程设计有限公司设计，地质勘察，多元基石工程管理有限公司监理，东阳第三建筑工程有限公司组织施工；由杜跃良担任项目经理，俞寿龙担任技术负责人。二、现场勘察(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，工程总箱变由甲方设置，箱变内至少需要4个接线出口，且每对应的四个接线口需符合以下各干线计算结果，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4Q。(5)现场场区无其他电路，场区已整平。三、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99四、总体部署及总平面布置图根据现场情况，将本工程划分为4大个供电区域，分别标记为供电一区、供电二区、供电三区、生活区供电，由于工程体量大，使用机械相对较多，本方案将按4大区块分别计算用电量、选择导线，且绘制系统图。总平面布置如附图。五、施工条件本工程用电一览表序号机械名称型号功率数量合计功率1塔式起重机TQ60/8032Kw6333Kw2室外施工电梯SCD100/100A36KW4144kw3交流电焊机BX3-200-224KW496KW4交流电焊机BX3-120-19KW436KW5插入式振动器ZX501.IKW2022KW6混凝土搅拌机JD35015KW460KW7150高扬程水泵20kw480KW8钢筋切断机QJ40-15.5KW844KW9钢筋弯曲机WJ403KW824KW10砂浆搅拌机UJlOO3KW412KW11高压汞灯3KW1854KW12木工圆盘锯1.5KW1015KW13钢筋套丝机3KW618KW14平板振动器ZBll1.IKW44.4KW15混凝土打磨机1.5KW46KW16真空吸水泵HZX-60A4KW832KW17套丝切管机TQ-3IKW44KW18其他机械50KW19基坑降水水泵5.5KW45247.5KW20管理生活区空调IKW6060KW21管理生活区饮水机1.5KW2233KW22管理生活区照明0.035KW1806.3KW24管理生活区厨房15KW25管理生活区其他30KW26职工生活区照明0.035KW300HKW27职工生活区其他60KW28职工生活区食堂50KW29总计1406.2注：其中基坑降水已由降水单位施工，电缆敷设完毕，我项目部只负责管理降水，本方案不做设计根据总体部署，本工程包含4个供电区域，其中各区域主要用电电器如下:5.1、 施工一区用电序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ60/8032155.52塔式起重机TQ60/8032155.53施工电梯SCD100/IOOA112224插入式振动器ZX250.8545平板振动机JD1505.515.56钢筋切断机QJ32-13137钢筋弯曲机WJ403138木工圆锯MJ1043139交流电焊机BX3-120-191910插入式振动器ZX501.155.511灰浆搅拌机UJlOO2.212.212钢筋切断机QJ32-131313钢筋弯曲机WJ4031314木工圆锯MJ10431315交流电焊机BX3-120-19195.2、 施工二区用电型号安装功率(kW)数量合计功率(kW)TQ60/8032155.5TQ60/8032155.5ZX501.111.1JD35015115QJ32-1313GW40313BX3-200-223.4123.4ZX501.111.1UJ325313QJ32-1313WJ40313BX3-200-223.4123.4SCD100/IOOA36136器L器机机动称重重振机断曲焊振拌断曲焊梯名起起式拌切弯电式搅切弯电电具式式入搅筋筋流入浆筋筋流工机塔塔插钢钢交插灰钢钢交施号?0123HT12345678911115.3、施工三区用电(同施工二区)序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ60/8032155.52塔式起重机TQ60/8032155.53插入式振动器ZX501.111.14碎搅拌机JD350151155钢筋切断机QJ32-13136钢筋弯曲机GW403137交流电焊机BX3-200-223.4123.48插入式振动器ZX501.111.19灰浆搅拌机UJ32531310钢筋切断机QJ32-131311钢筋弯曲机WJ4031312交流电焊机BX3-200-223.4123.413施工电梯SCD100/100A361365.4、生活区用电序号机具名称型号安装功率(kW)数量合计功率(kW)1其他电器101102电脑4143荧光灯3.513.54空调321325电保煲4146消毒柜3137冰箱冰柜6168油烟机1119空调81810其他电器41411空调2212212电脑41413荧光灯3.513.514饮水机3313315其他电器1011016空调41417电饭煲61618冰箱冰柜1211219油烟机11120消毒柜31321其他电器2012022荧光灯3.513.523其他电器3013024荧光灯7.717.7六、用电计算及导线选择本工程所有Iomm2以上电缆采用五芯铝芯电缆，1Omm2以下为五芯铜芯电缆。6.1、施工一区计算及导线选择1、确定用电负荷:(1)、塔式起重机Kx=0.85Cos6=0.6tg=1.33将JC二40%统一换算到几=25%的额定容量Pn=32kWPe=n×(JJcl)12×Pn=1X(0.4/0.25)1/2×32=40.48kWPjs=Kx×P=0.85X40.48=34.4IkWQjs=Pjs×tg=34.41×1.33=45.87kvar(2)、塔式起重机Kx=0.85Cos=0.6tg=1.33将JC=40%统一换算到几=25%的额定容量Pn=32kWPe=n×(JcJt),z2×Pn=1×(0.4/0.25)1/2×32=40.48kWPjs=Kx×Pe=0.85X40.48=34.4IkWQis=Pjs×tg=34.41×1.33=45.87kvar、建筑施工外用电梯KX=0.85Cos=0.6tg=1.33Pjs=0.85X11=9.35kWQjs=Pjs×tg=9.35×1.33=12.47kvar(4)、插入式振动器KX=O.3Cos=0.7tg=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tg=1.2×1.02=1.22kvar(5)、自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62PjS=0.75X5.5=4.125kWQis=PJSXtg=4.12×0.62=2.56kvar(6)、钢筋切断机Kx=0.65Cos=0.7tg=1.02Pjs=O.65×3=1.95kWQis=Pjs×tg6=L95XL02=1.99kvar(7)、钢筋弯曲机Kx=0.65Cos6=0.7tg=1.02PjS=0.65X3=1.95kWQjS=PJSXtg=l.95×1.02=1.99kvar(8)、木工圆锯Kx=0.65Cos=0.6tg=1.33Pjs=0.65×3=1.95kWQis=Pjs×tg=1.95×1.33=2.6kvar(9)、交流电焊机Kx=0.5Cos=0.4tg=2.29将JC=50%统一换算到几=IO0%的额定容量Pn=Sn×Cos=9×0.4=3.6kWPe=n×(JcJcl)12×Pn=1X(0.5/1)172X3.6=2.55kWPjs=KxXPe=0.5X2.55=1.27kWQjs=Pjs×tg=1.27×2.29=2.92kvar(10)、插入式振动器Kx=0.3Cos=0.7tg=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tg=1.65×1.02=1.68kvar(11)、灰浆搅拌机Kx=0.5Cos=0.55tg=1.52Pjs=0.5X2.2=1.1kWQjs=Pjs×tg=L1×L52=1.67kvar(12)、钢筋切断机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X3=1.95kWQjs=Pjs×tg=1.95×1.02=1.99kvar(13)、钢筋弯曲机Kx=0.65Cos=0.7tg=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.02=1.99kvar(14)、木工圆锯Kx=0.65Cos=0.6tg=1.33Pjs=0.65X3=1.95kWQjs=Pjs×tg=l.95×1.33=2.6kvar(15)、交流电焊机Kx=0.5Cos=0.4tg=2.29将J,=50%统一换算到九二100%的额定容量Pn=Sn×Cos=9×0.4=3.6kWPe=n×(JJc)172×Pn=l×(0.51),z2×3.6=2.55kWPjs=KXXPe=0.5X2.55=1.27kWQjs=Pjs×tg=1.27×2.29=2.92kvar(16)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs0.9X(34.41+34.41+9.35+1.2+4.12+1.95+1.95+1.95+1.27+1.65+1.1+1.95+1.95+1.95+1.27)=90.435kW总的无功功率Qjs=KXXQjs=0.9×(45.87+45.87+12.47+1.22+2.56+1.99+1.99+2.6+2.92+1.68+1.67+1.99+1.99+2.6+2.92)=117.306kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(90.4352+117.3062)1/2=148.119kV总的计算电流计算Ijs=Sjs(1.732×Uc)=148.119/(1.732X0.38)=225.05A2、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝橡皮绝缘导线。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732×Uc×Cos)=1X40.48/(1.732X0.38X0.6)=102.5Aii)选择导线选择YJV-4X35+1X16,直接埋地时其安全载流量为115A。iii)选择电气设备选择开关箱内隔离开关为DZlo-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(2)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=Kx×Pc/(1.732XUe×Cos)=1X40.48/(1.732X0.38X0.6)=102.5Aii)选择导线选择YJV-4X35+1X16,直接埋地时其安全载流量为115A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(3)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KX×Pe/(1.732×Uc×Cos)=1×11/(1.732×0.38X0.6)=27.86Aii)选择导线选择YJV-4X25+1X16,直接埋地时其安全载流量为98A。iii）选择电气设备选择开关箱内隔离开关为DZlOToO/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o（4）、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）：i）计算电流Kx=1Cos=0.7tg=1.02Ijs=KX×Pc/（1.732×Uc×Cos）=l×0.8（1.732×0.38×0.7）二1.74Aii）选择导线选择YJV-4X6+1X4,直接埋地时其安全载流量为48A。iii）选择电气设备由于开关控制5台用电器，开关的电流为L=L74X5.00（台数）=8.68Ao选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=I6A,漏电保护器为DZ15L-100/30。（5）、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）：i）计算电流KX=ICos=0.85tg=0.62Ijs=K×Pc/（1.732×Uc×Cos）=1×5.5（1.732×0.38×0.85）二9.83Aii）选择导线选择YJV-4X6+1X4,直接埋地时其安全载流量为48A。iii）选择电气设备选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-100/30。（6）、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）：i）计算电流KX=ICos=0.7tg=1.02Ijs=KxXPC/(1.732×Ue×Cos)=1×3(1.732×0.38×0.7)=6.51ii)选择导线选择YJV-4X4+1XL5,直接埋地时其安全载流量为37A。iii)选择电气设备选择开关箱内隔离开关为Hkl-15/3,漏电保护器为DZ15L-10030o(7)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流KX=ICos6=0.7tg=1.02IjS=KXXPe/(1.732×Ue×Cos)=1×3(1.732×0.38×0.7)=6.51Aii)选择导线选择YJV-4X4+1X1.5,直接埋地时其安全载流量为37A。iii)选择电气设备选择开关箱内隔离开关为Hkl-15/3,漏电保护器为DZ15L-10030o(8)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KX×Pe/(1.732×Ue×Cos)=1×3(1.732×0.38×0.6)=7.6Aii)选择导线选择YJV-4X4+1X1.5,直接埋地时其安全载流量为37A。iii)选择电气设备选择开关箱内隔离开关为HklT5/3,漏电保护器为DZ15L-10030o(9)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.4tg=2.29Ijs=KxXPe/(Ue×Cos)=1×2.55/(0.38×0.4)=16.75Aii)选择导线选择YJV-4X6+1X4,直接埋地时其安全载流量为48A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A,漏电保护器为DZ15L-10030o(10)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02Ijs=KX×Pc/(1.732×Uc×Cos)=1×1.l(1.732×0.38×0.7)二2.39Aii)选择导线选择YJV-4X4+1XL5,直接埋地时其安全载流量为37A。iii)选择电气设备由于开关控制5台用电器，开关的电流为L=2.39X用00(台数)=11.94Ao选择开关箱内隔离开关为DZlO-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(11)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流KX=ICos=0.55tg=1.52Ijs=K×Pc/(1.732×Uc×Cos)=1×2.2/(1.732×0.38×0.55)二6.08Aii)选择导线选择YJV-4X6+1X4,直接埋地时其安全载流量为48A。iii)选择电气设备选择开关箱内隔离开关为Hkl-15/3,漏电保护器为DZ10L-2503o(12)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/(1.732×UcXCOS(I)=1X3/(1.732X0.38X0.7)=6.51Aii)选择导线选择YJV-4X6+1X4,直接埋地时其安全载流量为48A。iii)选择电气设备选择开关箱内隔离开关为HkI-15/3,漏电保护器为DZ15L-10030o(13)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02IJS=KX×Pc/(1.732×UcXCOS(I)=1X3/(1.732X0.38X0.7)=6.51Aii)选择导线选择YJV-4X4+1XL5,直接埋地时其安全载流量为37A。iii)选择电气设备选择开关箱内隔离开关为HklT5/3,漏电保护器为DZ15L-10030o(14)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732×Uc×Cos)=1×3(1.732×0.38×0.6)=7.6Aii)选择导线选择YJV-4X4+1XL5,直接埋地时其安全载流量为37A。iii)选择电气设备选择开关箱内隔离开关为HklT53,漏电保护器为DZ10L-2503o(15)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.4tg=2.29Ijs=KXXPe/(Ue×Cos)=1×2.55/(0.38×0.4)=16.75Aii)选择导线选择YJV-4X6+1X4,直接埋地时其安全载流量为48A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200,漏电保护器为DZ10L-2503o（16）、1号动力分箱至第1组电机（塔式起重机）的开关箱的导线截面及分配箱内开关的选择i）计算电流塔式起重机Kx=0.85Cos=0.6tg=1.33Ijs=Kx×PeX台数/（1.732×Ue×Cos）二0.85×40.48×1/（1.732×0.38×0.6）=87.13ALS（I组电机）=87.13A该组中最大的开关箱电流LS=Io2.5A两者中取大值Ik=102.50Aii）选择导线选择YJV-4X35+1X16,直接埋地时其安全载流量为115A。iii）选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为L=200A,漏电保护器为DZ10L-2503o（17）、2号动力分箱至第1组电机（塔式起重机）的开关箱的导线截面及分配箱内开关的选择i）计算电流塔式起重机Kx=0.85Cos=0.6tg=1.33Ijs=Kx×PeX台数/（1.732×Ue×Cos）二0.85×40.48×1/（1.732×0.38×0.6）=87.13ALS（I组电机）=87.13A该组中最大的开关箱电流LS=I02.5A两者中取大值IJS=IO2.50Aii）选择导线选择YJV-4X35+1X16,直接埋地时其安全载流量为115A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为L=200A,漏电保护器为DZ10L-2503o(18)、3号动力分箱至第1组电机(建筑施工外用电梯)的开关箱的导线截面及分配箱内开关的选择i)计算电流建筑施工外用电梯Kx-0.85Cos=0.6tg=1.33Ijs=Kx×PeX台数/(1.732×Ue×Cos)二0.85×11×1/(1.732×0.38×0.6)=23.68ALS(I组电机)=23.68A该组中最大的开关箱电流I卡27.86A两者中取大值La27.86Aii)选择导线选择YJV-4X16+1X10,直接埋地时其安全载流量为76A。iii)选择电气设备选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为L=480A,漏电保护器为DZ10L-2503o(19)、4号动力分箱至第1组电机(插入式振动器、自落式混凝土搅拌机、钢筋切断机、钢筋弯曲机、木工圆锯、交流电焊机)的开关箱的导线截面及分配箱内开关的选择i)计算电流插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=KxXPe义台数/(L732×Ue×Cos)0.3×0.8×5(1.732×0.38×0.7)=2.6A自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62Ijs=KXXPeX台数/(L732×Ue×Cos)二0.75X5.5X1/(1.732X0.38X0.85)=7.37钢筋切断机Kx=0.65Cos=0.7tg=1.02Ijs=Kx×leX台数/(L732×Ue×Cos)0.65×3×1/(1.732×0.38×0.7)=4.23A钢筋弯曲机Kx=0.65Cos=0.7tg=1.02XCos )-×Cos )Ijs=Kx×PeX台数(1.732XUe0.65×3×1/(1.732×0.38×0.7)=4.23A木工圆锯Kx=0.65CosO=0.6tg=1.33Ijs=KxXPeX台数/(1.732XUeO.65×3×1(1.732×0.38×0.6)=4.94A交流电焊机Kx=0.5Cos=0.4tg=2.29Ijs=Kx×PeX台数(Ue×Cos)=O.5×2.55×l(0.38×0.4)=8.37AIjS（I组电机）=31.75A该组中最大的开关箱电流Ls=16.75A由于该组下有多个开关箱，所以最大电流需要乘以LI的系数两者中取大值Ls=3L75×1.1=34.93Aii）选择导线选择YJV-4X16+1X10,直接埋地时其安全载流量为76A。iii）选择电气设备选择分配箱内开关为DZlOTO0/3,其脱扣器整定电流值为L=80A,漏电保护器为DZ15L-10030o（20）、5号动力分箱至第1组电机（插入式振动器、灰浆搅拌机、钢筋切断机、钢筋弯曲机、木工圆锯、交流电焊机）的开关箱的导线截面及分配箱内开关的选择i）计算电流插入式振动器Kx=0.3CoSe=0.7tg=1.02IjS=KxXPeX台数/(1.732XUe0.3×1.1×5(1.732×0.38X0.7)=3.58A灰浆搅拌机×Cos)Kx=0.5Cos=0.55tg=1.52Ijs=KxXEX台数/(L732XUe0.5×2.2×1/(1.732×0.38×0.55)=3.04A钢筋切断机Kx=0.65Cos=0.7tg=1.02Ijs=KxXPe×台数/(1.732×UeO.65×3×1/(1.732×0.38×0.7)=4.23A钢筋弯曲机Kx=0.65Cos=0.7tg=1.02Ijs=KxXPeX台数(1.732XUeO.65×3×1(1.732×0.38X0.7)=4.23A木工圆锯XCos)×Cos)-XCos)Kx=0.65Cos=0.6tg=1.33Ijs=Kx×PeX台数/(1.732XUeXCos)-O.65×3×1/(1.732×0.38×0.6)=4.94A交流电焊机Kx=0.5CosO=0.4tg=2.29Ijs=Kx×PeX台数-Ue×Cos)=O.5×2.55×l(0.38×0.4)=8.37ALS（I组电机）=28.4A该组中最大的开关箱电流Ls=16.75A由于该组下有多个开关箱，所以最大电流需要乘以Ll的系数两者中取大值LS=28.40×l.1=31.24Aii）选择导线选择YJV-4X25+1X16,直接埋地时其安全载流量为98A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为L=200A,漏电保护器为DZ10L-2503o(21)1号动力分箱进线及进线开关的选择i)计算电流Kx=0.6,Cos=0.6Ijs=KXXPe/(1.732×Ue×Cos)=0.6×32(L732×0.38×0.6)二48.62A该分箱下最大组线电流IjS=IO2.50A两者中取大值LS=Io2.50Aii)选择导线选择YJV-4X50+1X25,直接埋地时其安全载流量为138A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为L=200A,漏电保护器为DZ10L-2503o(22)2号动力分箱进线及进线开关的选择i)计算电流Kx=0.6,Cos=0.6Ijs=KXXPC/(1.732XUC×Cos)=0.6×32(1.732×0.38×0.6)二48.62A该分箱下最大组线电流IjLIO2.50A两者中取大值IjLlO2.50Aii)选择导线选择YJV-4X50+1X25,直接埋地时其安全载流量为138A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为L=200A,漏电保护器为DZ10L-2503o(23)3号动力分箱进线及进线开关的选择i)计算电流KX=0.6,Cos=0.7Ijs=KXXPe/(1.732×Ue×Cos)=0.6×11/(1.732×0.38×0.7)二14.33A该分箱下最大组线电流Ls=27.86A两者中取大值Ls=27.86Aii)选择导线选择YJV-4X25+1X16,直接埋地时其安全载流量为98A。iii)选择电气设备选择分配箱内开关为DZlOTO0/3,其脱扣器整定电流值为L=80A,漏电保护器为DZ15L-10030o(24)4号动力分箱进线及进线开关的选择i)计算电流KX=0.6,Cos=0.6Ijs=K.×Pr/(1.732×Uc×Cos)=0.6×24.3/(1.732×0.38×0.6)二36.92A该分箱下最大组线电流La34.93A两者中取大值1广36.92Aii)选择导线选择YJV-4X25+1X16,直接埋地时其安全载流量为98A。iii)选择电气设备选择分配箱内开关为DZlOTo0/3,其脱扣器整定电流值为L=80A,漏电保护器为DZ15L-10030o(25)5号动力分箱进线及进线开关的选择i)计算电流KX=0.6,Cos=0.6Ijs=KxXPe/(1.732×Ue×Cos)=0.6×21.3/(1.732×0.38X0.6)=32.36A该分箱下最大组线电流Ls=31.24A两者中取大值Ls=32.36Aii)选择导线选择YJV-4X25+1X16,直接埋地时其安全载流量为98A。iii)选择电气设备选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为L=480A,漏电保护器为DZ10L-2503o(26)1号干线导线截面及出线开关的选择D计算电流：按导线安全载流量：Kx=0.7,Cos=0.9Ijs=Kx×Pe(1.732XUeXCos)=0.7X21.3/(1.732X0.38X0.9)=25.17A该干线下最大的分配箱电流Ls=IO2.50A由于该干线下有多个分配箱，所以最大电流需要乘以Ll的系数选择的电流LS=Io2.50×l.1=112.75A按允许电压降：S=Kx×(P×L)CU=0.7×120.6/(46.3×5)=0.365mm2选择YJV-4X95+1X50,直接埋地时其安全载流量为190A。ii)选择出线开关1号干线出线开关选择DZlO-600/3,其脱扣器整定电流值为L=480o3、选择总箱的进线截面及进线开关：根据最大的干线电流和前面第2部分计算的电流，两者中取大值，I卡225.05A。(1)查表得直接埋地线路25oC时铝芯橡皮绝缘导线YJV-4X150+1X70,其安全载流量为241A,能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ10-600/3,其脱扣器整定电流值为Ir=480o(3)选择总箱中漏电保护器：由甲方提供箱变。6.2、 施工二区计算及导线选择1、确定用电负荷：(1)、塔式起重机Kx=0.85Cos=0.6tg=1.33将JC=40%统一换算到几=25%的额定容量Pn=32kWPe=n×(JcJcl)1/2×Pn=1X(0.4/0.25)1/2×32=40.48kWPjs=PXPe=0.85X40.48=34.4IkW
