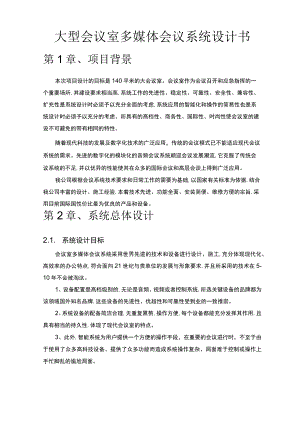

大型会议室多媒体会议系统设计书第1章、项目背景本次项目设计的目标是140平米的大会议室。会议室作为会议召开和应急指挥的一个重要场所,其建设要求相当高,系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性是系统设计时必须予以充分全面的考虑,系统应用的智能化和操作的简易性也是系统设计时必须予以充分的考虑。所具有的高档性、商务性、国际性、时尚性使会议室的建设不可避免的带有相同的特性。随着现代科技的发展及数字化技术的广泛应用，传统的会议模式已不能适应现代会议系统的需求。先进的数字化的模块化的音频会议系统顺迎会议发展潮流,它克服了传统会议系统的不足,并以优异的性能使其在众多的国际会议和高层会谈上得到广泛应用。我公司根据会议系统技术要求和日常工作的需要为基础,以国家有关标准为依据,结合我公司丰富的设计、施工经验,本着技术先进、功能全面、安装简便、维修方便的宗旨,采用目前国际国性价比最为优良的产品和设备。第2章、系统总体设计2.1. 系统设计目标会议室多媒体会议系统采用世界先进的技术和设备进行设计、施工,充分体现现代化、高效率的办公特点,符合面向21世纪与贵单位的发展与形象要求,并且所采用的技术在5-10年不会被淘汰。1、设备配置是高档级别的,无论是音频、视频或者控制系统,所选关键设备的品牌都为该领域国外知名品牌,这些设备的先进性、优越性和可靠性受到业的一致推崇。2、系统设备的配备简洁合理,无重复累赘,操作方便,每个设备都能充分发挥其作用,且具有相当的持久性,体现了现代会议室的特点。3、此外,智能系统为用户提供一个方便的操作手段，在重要的会议进行时，不至于由于使用了众多高科技设备、提供了众多功能而造成系统操作复杂、局面难于控制或操作上手忙脚乱的尴尬局面。2.2. 系统设计依据2.3. 系统设计原则本方案依据以下原则制订： 充分考虑系统的先进性和实用性，力求选用代表当今科技水平和实用的设备C 充分考虑系统的可靠性,满足用户对系统的严格要求。 采用模块化设计,使系统各部分既可有机地融合,又有相对的独立性,为日后系统的升级扩展和设备更新留有余地。2.4. 系统设计对象及功能2.4.1. 系统设计对象设计对象分为二个场所：2.4.2. 系统设计功能会议室功能概述,如图：可以概括为以下几个子系统： 大屏幕显示系统及辅助显示系统：大屏幕可以显示电脑、DVD、有线电视、实物展台等图文信息；高亮度高清晰度画面。辅助显示系统采用液晶升降器控制的17液晶显示屏,近距离的显示各种画面。 数字会议系统：具有限制发言、自由发言等功能的会议发言系统；全自动会议管理，包括话筒管理、同声传译、电子表决管理及通道控制 扩声系统：高保真的传输声音,保证声音的高清晰还原； 集中智能化控制：集中控制会议室所有电气设备,操作简单化。对音视频信号进行集中管理。 远程视频会议：可召开远程视频会议；预留接口2.5. 会议室总体要求2.5.1. 会议室设计与要求会议室规划设计的完善与否，直接影响到整体会议之视听效果和会议运作功能。完整的会议室规划设计除了可提供与会者舒适的开会环境外,更可协助提升会议室的功能和开会效率。以下将就五个主要规划设计方向，来探讨如何以最经济的方式,设计出最具效益的会议室。会议室空间规划设计会议室的最基本的三个要量是：足够的空间会议室的空间主要根据参加会议最多人数来确定，必须同时考虑会议系统设备的摆设包括监视器、音响设备、与会者座位安排、与会者桌椅的空间及摄影机的取景等因素。会议室通常使用广角摄影机,并具有放大缩小功能,以便能取得会议室全景或任一与会者的特写镜头，同时必须把摄影机尽量置于靠近显示器上缘或下缘的地方,使远端会议室能看到所有与会者的正面特写。会议室空间较大时,可考虑放置多部摄象机和多台监视器,它们的位置要根据与会者座位安排而定,以达到最佳摄影角度和视听效果。与会者座位安排通常采用一字排开或小扇形,可取得最佳摄影角度。但从空间考虑,与会者人数受到较大的限制,大半为46人的小型会议室；而型会议室大部分采用U字型,可容纳较多与会人数,但两侧与会者较难取得正面特写。最差之座位安排为长条型或大扇形,容易人员画面重叠,无法取得正面特写,而且与会者无法轻易看到远端会议室送过来的图像画面和显示的文件资料。但是,如果会议室的座位后排高于前排,形成阶梯形,这两种布置可获得最大的空间,同时也能最佳摄影和观看效果。会议室位置会议室应远离吵杂或人员进出频繁的地区,如楼梯间、电梯间、洗手间、工作间等,及容易制造噪音的地方,如空调室、机房、收发室等；同时避免靠近较特殊的管制地区或高层主管的办公室,以免与会者进出不便或受拘束,感觉不舒适。会议室最好不要有太多窗户,避免室外光线和吵杂声干扰会议室的视听效果。而会议室出入口尽量靠近摄影机摆设位置,否则开会时,人员进出将会因运动图像太多而影响画面效果。光源控制会议室的光源控制非常重要,因为光源直接影响视频效果,以下四点建议可改善光源,增进画面效果。光源种类最好选用日光灯和三基色灯,不要用灯泡,因日光灯和三基色灯较柔和且光线分布均匀,日光灯可以提高会场的光线强度,三基色灯可以保证会场的色温,效果较佳；同时避免混合使用日光灯和黄色灯泡,因为如此会致使摄影机混淆不同光源之颜色,因而产生不可预期的效果。如果必须混用,建议请专业灯光师特别设计。光源强度会议室的亮度至少需要500lux,但以7501000lux效果最佳,一般办公室之亮度大部分在此要求围。窗户布置最好采用无窗户之会议室,若避免不了,则以深色布窗帘遮蔽窗户,不要使用易透光之百叶窗。因室外自然光会干扰光源,使摄影机的白平衡功能失调,因而无确设定。同时必须避免摄影机取景围有窗户,否则室外光源会迫使摄影机光圈关小,造成黑影。阴影控制使用光源分散器安装于天花板灯具上,使光线能均匀分布到会议室各处；灯具最好安置于与会者之前上方,并且使用淡色会议桌,避免产生与会者脸部阴影。2.5.2. 声音控制会议室的回音反射杂波对会议之音响效果影响甚大，所以建议以下列方式将杂波VNOiSelevel控制在50dBSPLUo平时可利用SPL测试器距会议桌约06米处测量之。麦克风系统通常两人共用一支具方向性麦克风，麦克风之间距约为麦克风和与会者距离的三倍,整套系统应以最少量麦克风且能满足会议室需求为原则，尽避免使用过多麦克风而造成不良影响。装璜吸音控制靠窗之墙面必须以具吸音效果之窗帘布幔隔绝窗外杂音,其中以绒布皱褶窗帘或布幔效果最佳。地板最好铺地毯,避免人员走动产生太多杂音；同时尽量不要采用石墙面,因石容易反射杂讯,影响声音效果。不过最好的办法还是采用具有回音自动消除器的会议系统。自动回音消除一般的回音消除器只针对数字网路传输线上所造成的回音，而声效回音消除器主要针对室的回音和杂讯消除。它除了可消除网路上的回音外,并运用一套相当有效的数学运算模式,迅速比较所有进入麦克风系统的声音和远端会议室传过来的声音，去除所有重复音、回音和杂讯,使双方均可听到相当清晰的原音。2.5.3. 网络机房环境机房环境应满足国家对机房规定的相关标准和要求。不间断电源系统机房应配备专门UPS电源,为系统设备供电。本工程设备所需的电力为220V交流电,需要保护地要求接地电阻4Q°UPS电源应保证能够提供至少1.5KW的电容量。布线系统布线系统应独立提供：A、接入路由设备到网络交换机的布线RJ45接口B、网络交换机到会议室的布线机柜应具有标准19英寸机架机柜,保证机柜有至少20个U的剩余空间,用于安装本次工程的设备。机柜部应提供4个以上由UPS供电的电源接口。电源交流电220V,最好不和其他设备取同一相电源电源要求带有保护地线保护地和工作地之间的交流电压差3V环境温度、湿度环境温度应为18-5P,相对湿度应为60%-80%o第3章、视频会议室系统设计3.1. 大屏幕显示及信号管理系统该会议室为报告型会议室,是召开中高层会议和远程视频的会议场所，大屏幕显示专为会议而生,它特别适合多人的场合,有了它,才能显示更多的信息,实现信息的共享；有了它,才能很好地结合图文播放,使会议生动而直观。该系统主要由大屏幕显示子系统、桌面升降液晶显示子系统、信号管理子系统一组成,下面我们就从这三方面进行阐述。3.1.1. 大屏幕显ZF系统3.1.1.1. 大屏幕视频投影系统设计分析会议室显示系统的设计通常考虑以下几方面因素：A会议室建筑面积：A系统需要显示的信号要求；A显示系统的使用环境和实际安装许可；A实际投资额；我们就根据以上几个方面对大屏幕投影系统的设计进行具体的阐述.3.1.1.2. 总系统图3.1.1.3. 技术先进性1、采用先进的DLP数码光源投影显示技术随着信息技术的不断发展,计算机和视频技术的发展以及信息化水平不断提高,数字化的大屏幕显示系统被越来越多用户所使用,数字化、信息化已经成为控制自动化发展的必然趋势。目前,投影机从技术实现方式主要可分为CRT三管投影、LCD液晶投影、DLP数字光源处理投影机等。最早的拼接系统是采用CRT阴极射线管作为投影机的CRT方式由于其亮度低、体积大等缺陷,在技术上已经落后,LCD方式因其核心部件一液晶板的寿命受温度和湿度的影响较大以及其色彩的稳定一致性等因素，不适应于控制系统的拼接显示应用。DLP技术采用全数字化处理方式,其核心部件为DMD数字微镜器件,具有高可靠性,高对比度和亮度,色彩还原性好,画面清晰,无烧坏死现象,免维护等特点,作为投影机技术的发展方向,该技术已迅速在国外广泛应用,目前已成为大屏幕拼接墙显示系统的主流产品，尤其是普遍应用于控制室显示系统。DLPTM是一种卓越的技术,因为：1) DLPTM技术拥有卓越的图像可靠性。测试显示DMD芯片可稳定工作超过10万小时。另外,测试还表明随着时间的流逝,用于液晶技术中的有机物质导致图像质量下降。DLPTM技术采用无机物质,因此不会出现此类问题。2) DLP技术具有卓越的对比度比率。3) DLPTM技术能够显示更加精锐的图像。这是不仅仅是因为更高的对比度因素，而且是因为由单面板系统显示的图像是自动完成会聚的，不像三面板结构随着面板的校准失衡会导致图像不能显示精锐的图像。4) DLPTM技术提供优质的视频性能。DLPTM技术中的元件的开关时间为微秒级，而LCD的开关时间为毫秒级。这使得DLPTM能够跟更好地重现动态图像。在重现快速移动的图像时,LCD技术中常见的拖尾和重影现象不会在DLPTM技术中看到。5)相比于传统的LCD技术OLPE技术展现的图像也非常的平滑,而且更加类似于电影的效果。这是由于像素之间的缝隙非常的小，因此感觉到的分辨率会高于实际的分辨率。由于LCD技术元件之间的缝隙非常大,导致图像会产生非常明显的像素化效果,因此造成了屏幕门效应类似于通过一个屏幕门来观看图像6) DLPTM技术因具有更简单的光学构造，因此使采用该技术的终端产品具有最小的尺寸和最轻的重量。当今,在投影显示领域,从模拟电路驱动显示转向全数字显示系统是一个质的飞跃。我们所推荐的DLP投影技术是全数字化处理的,标志着当今世界的最先进的显示和处理技术。全数字化是我们推荐系统的一个明显标志。7/67期稳定的运行。在方案设计中,我们还充分考虑到系统的安全性能,保证系统功能满足要求的同时,确保系统的硬件的容错可靠性能和软件的安全性能。4、系统配置合理,经济高效追求高效、低成本是各行业所必须采取的措施。因此,所选用的设备在兼顾合理的、良好的性能基础上,也要考虑经济性,除考虑系统总体造价外还应考虑长期运行所造成的成本。在整个方案的设计过程中，本公司始终把配置的合理性作为设计的重要依据,并且考虑到用户系统的可扩展性。创维投影机单元配置置式控制器,无需增加选件扩充,即可实现多种方式的连接和显示功能,配置合理,方便实用。同时,我们所推荐的全套系统具有低功耗和免维护特点,有效地降低了系统运行中的维护费用。5、操作简易大屏幕系统是在突发事件和平时调度指挥监控时发挥着重要作用,通过快速获取各种动态图像信号,为监控调度人员判断、报告和指挥提供辅助作用。我们提供的与拼接墙配套使用的大屏幕管理控制软件，使操作大屏幕变得友好直观，用户在对大屏幕的操作、窗口的切换和缩放、信号源的切换布局方便快捷、得心应手。6、可扩性创维投影拼接单元采用箱体化结构,并以积木式拼接,使得日后设备扩充变得非常简单。创维DLP大屏幕拼接显示系统除了可以直接接入计算机RGB信号、视频信号外,还可以接入网络信号。除了视频监控系统外,监控系统还可以通过网络监视GPS系统、管理信息系统等等，并且通过网络实现各个系统之间的信息交换与共享。7、系统安全性根据客户对系统功能的要求和技术自身的特点,我们选择合适的设备组成大屏幕投影显示系统。整个系统可与计算机网络系统、视频监控系统和其它独立计算机工作站相连,实现这些计算机图像和视频图像信息的综合显示，以满足客户的各种需要。3.1.1.4. 系统组成整个大屏幕显示系统由投影显示部分、多屏控制系统和控制软件系统组成。投影显示部分：由6面60的创维DL60PDWB投影单元组成,采用2x3方式组合显示屏。每个投影单元包括DLP投影系统和专业背投影屏幕,投影机芯是创维联合德国卡尔蔡斯、美国仪器共同开发的新一代DLP投影机芯；屏幕是进口丹麦原厂DNP树脂屏。而整个组合屏是由标准化、模块化、一体化的投影单元叠加而成。组合显示屏尺寸：单屏尺寸：122Omm宽915v高组合尺寸：3660r宽183Omm高多屏控制系统：图形控制器连接计算机网络,传输并合成计算机网络图像，以合适的大小、分辨率显示在大屏上。本方案系统具备：A6路高解析度显示输出；A16路复合视频信号输入；A2路VGA信号输入；A网络计算机接口输入。控制软件系统：是一套专用的控制软件,负责控制DLP投影机的图像拼接、色彩和显示效果的调整,选择需要的显示信号的图像,以及用户的分级管理、远程控制等功能。辅助显示屏：46英寸的等离子平板显示屏2台,型号P46HTAA。主要功能特性：A外观尺寸:140X75cmA画面纵横比:16:9A六基色图像处理技术A雅克力水晶面板A高亮度：1400cdrA高对比度:3000:1A超高支持分辨率1280X1024A多种图像缩放模式A自动移像,智能消除残影技术A六单元震撼音响设计APC电脑接口,全数字DVl接口3.1.1.5. 系统连接图系统结构图3.1.1.6. 系统结构说明1、 结构说明系统大屏幕拼接显示屏部分，由创维DLP投影单元拼接组成，每个投影单元的尺寸为60英寸,拼接方式为2x3,投影单元总数为6屏。2、系统RGB信号处理用户的RGB信号经过RGB矩阵,其中矩阵输出的2路RGB信号直接输入给图形控制器，从而在大屏幕上可以实现2路RGB信号窗口任意放大、缩小、层叠。用户的其它RGB信号可以直接连接到投影机的RGB输入接口，通过投影机的置拼接控制器完成RGB信号在大屏幕的拼接放大显3、系统视频信号处理用户的16路视频信号连接到图形控制器视频输入接口，通过控制器使视频信号可以在大屏幕上以开窗口的方式进行显示，视频窗口可以在大屏幕上任意开窗口、漫游、缩放等显示。最多可同时显示6路视频信号。其它的视频信号直接连接到投影机单元的视频输入接口，通过投影机的置图形控制器，完成视频信号在大屏幕上的单屏显示和拼接放大显示。具体视频信号的输入路数可根据应用的需要调整。4、投影机置控制系统保证了系统的可靠性和显示灵活性。大屏幕系统的显示控制可由图形控制器和投影机置控制器控制。两个控制系统在物理连接上是独立的，可分别或同时运用为系统显示提供了不同的显示方式，增加了系统显示的灵活性在图形控制器故障的情况下，置控制器同样可以显示应用图形，提高了系统的可靠性和容错性能。5、RGB信号和视频信号的多种连接和显示方式 RGB信号和视频信号可与图形控制器连接，图形在大屏上可开窗、缩放、移动等多种显示功能 RGB信号和视频信号可与投影机直接连接，通过投影机置控制器拼接显示,图形可按屏幕几何拼接放大 不同的显示方式可同时运用，增强了信号的显示灵活性 在图形控制器故障的情况下，置控制器同样可以显示应用图形，提高了系统的可靠性和容错性能。7、系统的控制部分由系统专用计算机控制PC及相应的控制软件完成。系统专用计算机通过相应的控制线缆主要控制以下设备： 对投影机单元的控制 对图形控制器的控制3.1.1.7. 系统主要功能1、虚屏显示功能支持虚屏显示功能,即整个拼接显示屏可看成一个逻辑屏，一旦图形显示设置完毕,操作员可像使用LAN上的标准计算机显示器一样使用大屏。整个拼接显示屏只需用一个键盘或鼠标来进行控制。在这个功能下Windows很容易地可在整个显示墙上任意开窗漫游,放大缩小,而不必修改任何应用程序。2、多信号显示功能大屏幕拼接显示系统作为一个显示终端,可以实现对视频监控信号、计算机网络信号、GIS电子地图、GPS卫星定位信号、卫星电视信号以及各种计算机图像信息的综合显示。3、实时视频显示功能图形控制器具有实时多视频同时播放显示功能。配置为16路视频输入,最多可同时6路视频信号在大屏幕上实时地、真彩地显示。可将任何一个视频信号在整个大屏幕上任意缩放或跨屏显示,也可充满整个拼接显示屏,并且完全支持多制式的视频信号,图形控制器接受多路视频信号输入,首先进行容数字化处理,然后才输出到拼接显示屏。视频的处理不占用网络控制器的CPU资源。4、RGB输入图形控制器具有多路RGB同时显示功能。能够将计算机的VGA信号直接连接到控制器RGB输入接口上,从而可以实现多路计算机信号可以以任意开窗的形式显示在大屏幕上,既可以单屏,也可以任意大小、跨屏、漫游等实时地显示。且由于采用硬件直接连接,计算机信号地刷新速度、色彩、分辨率只与计算机显卡和控制器RGB输入端口有关,与具体运行的软件无关。5、网络信号显示功能本系统图像处理系统可同时支持网络连接,网络接口为10/1OOM以太网,可以通过网络方式连接的其它计算机工作站，在大屏幕上任意开窗口显示网络信号,并能自由地跨屏移动、打开、改变大小,可显示各种数据信息,实现对网络信息的监控。6、置图像处理功能投影机置控制系统保证了系统的可靠性和显示灵活性。大屏幕系统的显示控制可由图形控制器和投影机置控制器控制。单屏的所有输入接口的信号RGB信号和视频信号以及DVI信号通过投影机的置拼接处理模块均可直接拼接显示,无需额外的图像处理系统。置拼接的解像度达到SXGA:1280x1024。并且具有多级灰度调节能力。1、 控制系统在物理连接上是独立的，可分别或同时运用；2、 系统显示提了不同的显示方式，增加了系统显示的灵活性；3、 在图形控制器故障的情况下，置控制器同样可以显示应用图形，提高了系统的可靠性和容错性能。7、多软件平台基于MSWindOWS平台的图形拼接控制系统,系统基于INTELCPU处理芯片的硬件平台上；控制系统基于WlNDoWS2000,支持UNIX、LINUX、WindOWS软件平台,系统性能好,可靠性高,支持TCPnP、IPX、X-Windows协议,支持基于以太网环境下UNlX、WindOWS操作系统平台上的各种网络工作站信息通过网络在大屏幕上任意开窗显示,并可同时支持多个网络连接和多路视频图像的拼接显示,实现网络信息的实时监控。8、图形显示功能支持多屏图像拼接,视频信号、VGA信号以及网络信号可同时显示。屏幕上的各种信号窗口RGB信号窗口、视频信号窗口、Windows.UniX/Linux网络应用窗口间可任意叠加显示。用户可任意位置开启多个窗口显示网络环境下工作站的各种应用程序生成的画面,所有窗口画面可自由缩放、跨屏移动、不受物理接缝限制,屏与屏间的拼缝不影响汉字和图像的正确显示,同时具有足够的控制速度。所有类型的显示画面都能从单屏显示按相应比例无级放大到全屏显示,整个屏幕亮度均匀,无暗角或亮角等现象,画面稳定无闪烁。采用软件控制窗口的拼接与分割,屏与屏之间的拼缝不影响字符和图形的正确显示；9、灵活的应用界面与操作窗口图形控制器结合了强大的视频和RGB输入功能,能与Windows应用程序兼容。控制软件是图形控制器活动的中心,管理RGB和视频窗口的布局和显示,监测系统状态,并提供开放的API以及串行协议和TCP/IP协议来定制操作,以满足特定客户需要。控制软件为创建RGB和视频窗口提供了一致、直观的图形用户界面,能够互动地将它们放置在桌面上、保存以及恢复窗口显示布局,并能在客户端直观地看到显示墙上的视频和RGB窗口的容。该软件还提供多用户通过网络同时与显示屏幕互动交流的功能。管理员可定义个人或小组的访问权限。附带的软件允许使用用户的键盘和鼠标,通过网络方便、直接地操控显示墙容。10、远程操作功能可以通过远程操作控制功能来实现对大屏幕显示墙上各窗口显示容的控制。图形控制器允许在网络间授权指定的计算机来控制整个大屏幕系统工作。3.1.1.8. 显示功能及显示方式大屏幕显示系统的最终目的是要把用户所需要显示的信号按照用户的要求显示到大屏上,本系统中,用户应用系统中计算机信号源主要来自于用户网络中的计算机信号和远程监控的视频信号，在我们的设计方案中,这些信号是可以通过多种方式显示到大屏上去的。同时创维DLP拼接墙是由高分辨率和高亮度的投影箱体单元拼接而成,所以整个显示屏具有高分辨率、高亮度、高对比度、色彩还原真实,能保证色彩的长期运行稳定不变,图像失真小,亮度均匀,显示清晰等。本系统中,大屏幕投影显示系统在应用中主要显示信息是来自计算机网络或非网络的计算机信号和视频信号。以下就显示计算机信号和视频信号的方式进行说明：一、计算机信号的显示方式1、通过图形控制器直接显示网络计算机信号在整个系统中,图形控制器也是以网络接口连接到用户的网络系统中,这时，图形控制器就是用户计算机网络中的一个工作站,而大屏幕拼接显示屏就是这个工作站的显示终端。用户可以将应用系统安装在图形控制器中,那么用户网络中的图形、数据、报表、文字等图像都可以直接在图形控制器中运行,将所要显示的网络信号直接显示到大屏幕上。这种显示方式的优点是分辨率高,响应速度快，在实际应用中,能够方便地显示用户高分辨率的电子地图等图像信息。2、通过图形控制器的RGB输入接口显示用户在实际应用中,不但有时需要大屏上同时显示多路的网络计算机信号，有时也会需要在显示图形控制器的本地信号的同时,为此,我们在系统设计中,将图形控制器配置了2路RGB输入接口完成RGB信号的显示功能。RGB信号可以来自于网络中的计算机信号,也可以是单独的不在网络中的计算机信号。2路RGB信号输入给图形控制器，经过图形控制器的信号处理,可以将12路RGB信号同时在大屏上以开窗口的方式显示,RGB信号窗口在大屏上可以任意的移动、放大、缩小、漫游、叠加等等,不受屏幕拼接模块的限制。这样,通过图形控制器的RGB信号的显示功能,就可以把用户网络中或非网络中任意一个或两个网络工作站的信号,以开窗口的方式显示到大屏中的任意位置,这种显示方式的特点是能够显示多路网络工作站信号，而且显示位置是任意的,显示方式非常灵活。3、网络计算机信号直接连接到投影机通过置控制器显示由于创维投影单元本身具有置控制拼接功能，因此,针对用户应用的具体实际需要,我们在方案设计中,可以采用将网络计算机信号直接连接到投影机的方式,来实现用户的直通显示的应用需求。用户的RGB信号直接连接到投影机的RGB输入接口,投影机可以根据用户所定义的显示模式进行RGB的串接,经过投影机置图形处理器,可以对RGB信号进行接MXN可扩展拼放大处理如1X2,2X2,2X3等,这样,就可以使RGB信号在大屏上进行单屏显示和拼接放大显示。4、通过控制软件实现网络信号的抓屏显示另外,我们还可以通过软件的方式来完成网络计算机信号在大屏上的显示。通过安装与图形控制器配套的网络虚拟抓屏软件，以图形控制器为服务端，以网络中任意一台工作站包括远程工作站为客户端,将任意一台工作站的图形信号通过图形控制器远程抓屏，以开窗口的方式显示到大屏上,窗口信号可以在大屏上任意位置进行放大、缩小、移动、叠加显示等。以上是本系统方案设计中,对用户网络计算机工作站信号的处理和显示方式进行的阐述,由此可得出结论,本系统提供了多种的网络计算机信号的显示方式和途径,每种显示方式都有各自的特点。用户在实际应用中,可以根据自已的显示要求,以相应的最合理的方式显示用户信息,从而满足用户的各种应用需求。二、视频信号的显示方式1、由图形控制器直接显示视频信号本系统中能够支持16路视频信号输入显示功能。用户将16路视频信号直接连接到图形控制器的视频输入接口，在大屏上以任意开窗的方式显示,视频窗口不仅可以任意放大、缩小、跨屏等,显示信号不受屏幕拼接模块的限制。最多可同时显示6路视频信号。一、创维DLP投影单元特点1、DLP投影单元的技术特点创维DL60PDWB投影单元其主要特点如下：创维综合技术的完美结合。随着Tl公司DLP技术的不断发展,DMD控制器LSl到DMD元件的数据传送方面技术也从SDRSingleDataRate顺序数字补偿技术发展成为DDRDoubIeDataRate加倍数字补偿技术QDR技术使DMD镜面色调控制速度加快,从而使投影机的亮度、对比度等特性明显提高,图像色彩饱和度得到改善,带来更佳的显示效果。2先进的超短焦镜头3高亮度、高对比度、高灰度图形显示创维DL60PDWB采用DDR芯片技术,结合先进的光学系统,使整体图像显示达到高亮度和高对比度,机芯亮度达到750流明以上,对比度高达1400:1,灰度等级高达12Bit,gp4096级,使图像对比度大幅度提升,色彩层次过渡更加平滑细腻，于细微处感受高技术带来的视觉享受。全屏围无非线性失真效果,无亮角和暗角现象,画面稳定无闪烁。4真实还原色彩采用实时伽玛校正、色彩矩阵处理技术，保证图像色彩逼真；采用真10bitAD处理,从采样、处理、变换、输出、显示全程IOb计,实现30位真彩色显示。5先进的色彩校准电路为了消除投影单元的“太阳效应”,以及保证每个投影机的色彩与亮度能够尽量保持一致,达到好的视觉效果,创维在设计中采用了数字色域补偿电路技术,在投影单元部采用先进的数字三基色调整电路，实现了单基色的可调,通过数字三基色调整电路后,有效的抑制了各个投影单元的三原色分离，使得红绿蓝三基色都实现一致,从而保证了整墙画面的色彩一致性和亮度均匀性。6置图形拼接处理器创维DLP投影机单元标准配置中包含置图形拼接处理器,采用一体化集成设计,无需增加硬件选件板投资,即可实现多路信号的单屏显示、几何拼接显示和全屏显示,性能价格比更优越,系统更安全可靠。7置色彩调节投影机置色彩平衡调节电路,保证拼接单元间的亮度和色彩平衡,同时可进行亮暗图像区域的高分辨率梯度渲染,提高图像显示效果。8多种参数的调整投影机通过置调节电路可实现对对比度、亮度、色彩、频率、相位的调整，同时能存储灯泡的使用参数。9串口控制显示单元具有标准的控制信号输入输出,具有RS232控制口,所有显示单元通过RS232串接,由控制系统通过RS232统一控制。10箱体式单元设计全铝合金箱体,数控加工,确保一流的拼接效果,模块化设计,可任意拼接组合,任意一个模块的故障将不会影响整个系统的正常运行,可方便地进行维护和维修工作,适应性和可扩展性好；体积小、连接电缆少、固定方便、密封式防尘性好、易于维护保养。单元箱体具有防尘结构,箱体进出口散热孔采用专用防尘滤网,保证箱体部无尘工作环境。11）系统高可靠性显示单元能保证24x7小时连续运行稳定性高,通过国家3C强制认证,可靠性强。2.创维显示单元DL60PDWB的技术指标色彩灰度等级输入同步围拼接缝隙箱体厚度<80cm工作电压ACin100V-240V±10%5060Hz单屏功率<200W工作温度工作湿度20-80%二、投影屏幕创维投影单元的屏幕采用DNP公司生产的专业拼接投影屏幕。在DNP树脂幕中加入了专用的抗变形的刚性材料,所以该幕的抗变形能力极强,对温度和湿度环境的变化无影响,同时该幕仍具有树脂幕优良的光学性能,继承了树脂幕不反光的优点。为目前大屏幕拼接行业最为先进、性能最佳的专用屏幕。光学原理DNP超高对比度是四面透镜组成的双层屏幕。投影机一侧的高精度菲涅耳透镜汇聚投影光线并以正确的角度传送至屏幕,丙烯酸屏幕上的漫散材料控制垂直光线分布。正面的立体透镜向观众提供平滑雅观的表面,其垂直立体透镜面向投影机,该元件采用了专利新工艺,可提高对比度并进一步减少周围光线的影响。光学特性DNP超高对比度屏幕是为针对大型团体和个人的近距离演示而设计的。它有极佳的由中心至边角的均一亮度，并可在广阔观视围显示明亮、清晰的图像,DNP超高对比度屏幕有最佳图像质量置系统,配合各类单透镜投影技术以确保和提高对比度。1 .抗变形能力极强,对温度和湿度的变化无影响。2 .继承了树脂幕不反光的优点。3 .超宽视角：水平视角大于160度、垂直视角大于80度。4 .屏幕亮度增益高,>4.7。5 .屏幕中心到边缘亮度均匀性好,整体均匀性大于95%。6 .屏幕为黑屏,具有超高对比度1400：17 .屏幕对分辨率从640X480到1600X1200的图像均能清晰显示,显示图像无非线性失真。8 .屏幕采用先进的拼接工艺,屏幕四周无包边,无小钩子固定专利技术,可以实现无缝拼接。9 .采用一体式箱体结构,消除临近屏幕投射光路的相互干扰。三、DWCD-1506多屏图形拼接控制系统在大屏幕投影系统中,图形控制系统作为系统信号处理的核心,在很大程度上决定了整个系统的显示效果,显示质量,操作的灵活性以及可靠性。自主开发研制了图形控制器,用以拼接多个局域网上的应用系统图形和多路实时的视频图像。利用输出的多路RGB信号,投影机可以直接显示输入的图形图像,而不需进行信号的数模/模数处理,减少信号的延时和抖动,保证画面的高质量。DWCD-1506图形控制器采用工业用控制计算机系统结构,配合高性能的图像处理模块和网络传输模块,连接组合大屏幕显示系统,可广泛应用于城市交通、电力、电信、公安110以及军事应用等需要网络图像处理功能的控制中心。DWCD-1506图形控制器采用WindOWS2000/NT/XP操作系统,专用的图像处理软件支持MiCrOSoftWindoWS及UNlX网络系统。通过专用的Unix/LinUX仿真软件,也可以显示UniX/Linux网络信息容。MSE906X支持Ethernet网络环境，遵循TCP/IP协议,通过网络将联网的计算机工作站图形画面动态、实时地传送并合成显示在大屏幕上。DWCD-1506图形控制器同时还具备视频处理能力,以窗口形式动态、实时地高质量显示计算机、视频图像,这些视频窗口和计算机画面可以混合同屏显示，提供了强大的信息显示能力。DWCD-1506图形控制器是利用成熟的计算机网络技术、计算机软件技术和相关计算机硬件技术研发的组合大屏幕显示控制系统。可以驱动整个投影阵列，实现整个投影阵列分路计算机信号的组合显示,如同一个特大的显示器,支持几百万甚至几千万的显示像素。处理器的虚拟屏特征,把组合显示屏作为单一的逻辑屏,可通过鼠标和键盘进行直接操作。在虚拟屏模式下,用户可以在组合显示屏上任意开窗,自由地跨屏移动和缩放。DWCD-1506图形控制器具有很好的系统结构,可扩展支持冗余电源模块,两个电源模块一起工作向系统供电,在一个模块出现故障时,另外一个电源能够自动提供系统100%的电源,而不会使系统出现当机现象。控制器采用本地操作和网络远程控制两种方式,可由多个用户同时控制,控制界面清晰明了,远程鼠标功能让用户的控制更加方便。以下是图形控制器的功能及特点：1）开放式系统,具有良好的可扩展性。2）基于MSWindOWS平台的图形拼接控制系统,系统基于INTELCPU处理芯片的硬件平台上；控制系统基于WINDoWS2000,支持UNIX、LINUX、Windows软件平台,系统性能好,可靠性高,支持TCP/IP、IPX、X-Windows协议，支持基于以太网环境下UNlX、WindoWS操作系统平台上的各种网络工作站信息通过网络在大屏幕上任意开窗显示,并可同时支持多个网络连接和多路视频图像的拼接显示,实现网络信息的实时监控。3）用户可在屏幕的任意位置打开多个活动窗口,所有窗口应能任意移动、放大、缩小,同时保证画面在缩、放、移动情况下细节不丢失,如字符不缺笔画等。A视频窗口可任意缩放、全屏幕漫游,支持PALNTSCSECAM,自动识别并跟踪制式的变化。A远程计算机屏幕图像网络传输功能。A仿真UNlX终端,与网络中的UNlX工作站实现远程显示功能。4）用户级别：管理员和操作员。5）支持远程多用户操作：用户通过局域网可用单鼠标或多鼠标和键盘操作大屏幕,实现图形,多个操作人员可以用各自桌面的鼠标和键盘交互操作大屏幕,在大屏幕上打开或关闭视频和RGB窗口,改变窗口位置及大小等。6）支持远程鼠标功能：用户通过局域网可接管控制控制器的鼠标和键盘，开关应用程序和窗口。7）具有预设置、调用功能,无论是视频还是计算机信号,都可以预先进行设置并同时存储,下一次只需要调用显示预案,所有的工作都在同一个图形控制界面下完成。8）控制中心等应用系统能在大屏幕上清晰的显示,同时不影响用户系统的正常使用。软件拼接系统可以保证分辨率的叠加,使小屏显示不下的图形在整屏上清晰的显示。9）每台大屏幕显示器的画面、功能应可任意定义,大屏幕显示调出画面反应时间短。10）可生成投影墙的测试信号,用于投影机的调节。11）系统扩展方便,支持多达36路RGB输出,能够驱动36台投影单元。12）拼接系统图形卡接口：A支持多路视频输入,最多可达36路,兼容信号源。A支持多路RGB信号输入。A图形卡输出为RGB信号,最多可以配置36路输出。A图形卡具有显示1920×1440×32位分辨率的能力,板上具有SGRAM通道的图形存储模块。13）系统具有二次开发功能,可根据用户的具体要求,在控制器及软件原代码基础上进行二次开发。14）拼接系统可靠安全,具备24小时工作能力。可配备双电源、风扇、能够热更换。保证系统工作的稳定。15）操作界面直观、友好、易用,网络图形调用和控制与用户应用程序无关，确保用户系统的安全。四、PCS控制软件a) 图形显示和控制软件控制软件可以运行在多平台操作系统上UNIXZLinux、WindOWS9xNT2000XP,且不同平台的客户端软件可以同时使用，控制大屏幕的操作。符合T
