液压习题及答案.ppt

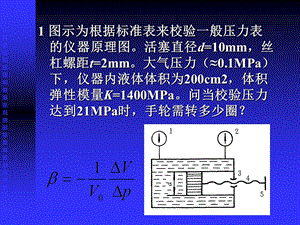

1图示为根据标准表来校验一般压力表的仪器原理图。活塞直径d=10mm，丝杠螺距t=2mm。大气压力（0.1MPa）下，仪器内液体体积为200cm2，体积弹性模量K=1400MPa。问当校验压力达到21MPa时，手轮需转多少圈？,2图示一粘度计，若D=100mm，d=98mm，l=200mm，外筒转速n=8r/s时，测得的转矩T=40Ncm，试求油液的粘度。,3试求排量为40cm3/r，排油压力为21MPa，机械效率为90%的液压泵的输入转矩。并且计算当转速为1200r/min时的输入功率。,1试求排油压力为14MPa，流量为15L/min，总效率为80%的液压泵的输入功率。2试求排量为40cm3/r，排油压力为21MPa，机械效率为90%的液压泵的输入转矩。并且计算当转速为1200r/min时的输入功率。,1.图示两个结构相同相互串联的液压缸，无杆腔的面积A1=100cm2，有杆腔面积A2=80cm2，缸1输入压力p1=0.9MPa，输入流量q1=12L/min，不计损失和泄漏，求：(1)两缸承受相同负载时（F1=F2），该负载的数值及两缸的运动速度；(2)缸2的输入压力是缸1的一半时（p2=p1/2），两缸各能承受多少负载？(3)缸1不承受负载时（F1=0），缸2能承受多少负载？,解,2.图示两液压缸，缸内径D、活塞杆直径d均相同，若输入缸中的流量都是q，压力为p，出口处的油都直接通油箱，且不计一切摩擦损失，比较它们的推力、运动速度和运动方向。,解,3 机械效率为90%的液压马达，当压力为21MPa，负载转矩为250Nm时，液压马达的排量应是多少？设起动机械效率为为70%，那么，起动时所需要的压力是多少？83.1cm3/r，27MPa。供给液压马达的流量为12L/min，压力为17.5MPa，输出转矩为40Nm，转速为700r/min。试求该液压马达的总效率。83.8%,1 如图示，一先导式溢流阀遥控口和二位二通电磁阀之间的管路上接一压力表，试确定在下列不同工况时，压力表所指示的压力值：(1)二位二通电磁阀断电，溢流阀无溢流；(2)二位二通电磁阀断电，溢流阀有溢流；(3)二位二通电磁阀通电。,1)系统压力；2)溢流阀调定压力；3)0（不计管路损失）。,解,2 试确定图示回路（各阀的调定压力注在阀的一侧）在下列情况下，液压泵的最高出口压力：(1)全部电磁阀断电；(2)电磁阀2YA通电；(3)电磁阀2YA断电，1YA通电。,1)5.5MPa；2)3MPa；3)0.5MPa（不计管路损失）。,解,3图示液压系统，液压缸的有效面积A1=A2=100cm2，缸负载FL=35000N，缸运动时负载为零，不计摩擦阻力、惯性力和管路损失。溢流阀、顺序阀和减压阀的调整压力分别为4MPa、3MPa和2MPa。求在下列三种工况下A、B和C处的压力。(1)液压泵启动后，两换向阀处于中位；(2)1YA有电，液压缸运动时及到终点停止运动后；(3)1YA断电，2YA有电，液压缸运动时及碰到固定挡块停止运动后。,1)A-4MPa，B-4MPa，C-2MPa；2)液压缸运动时：A-3.5MPa，B-3.5MPa，C-2MPa；到终点停止运动后与1)同；3)液压缸运动时：A-0MPa，B-0MPa，C-0MPa；碰到固定挡块停止运动后与1)同。,(1)二位二通电磁阀断电，溢流阀无溢流；(2)二位二通电磁阀断电，溢流阀有溢流；(3)二位二通电磁阀通电。,(1)二位二通电磁阀断电，溢流阀无溢流；(2)二位二通电磁阀断电，溢流阀有溢流；(3)二位二通电磁阀通电。,1 如图示，一先导式溢流阀遥控口和二位二通电磁阀之间的管路上接一压力表，试确定在下列不同工况时，压力表所指示的压力值：(1)二位二通电磁阀断电，溢流阀无溢流；(2)二位二通电磁阀断电，溢流阀有溢流；(3)二位二通电磁阀通电。,1)系统压力；2)溢流阀调定压力；3)0（不计管路损失）。,2 试确定图示回路（各阀的调定压力注在阀的一侧）在下列情况下，液压泵的最高出口压力：(1)全部电磁阀断电；(2)电磁阀2YA通电；(3)电磁阀2YA断电，1YA通电。,1)5.5MPa；2)3MPa；3)0.5MPa（不计管路损失）。,3图示液压系统，液压缸的有效面积A1=A2=100cm2，缸负载FL=35000N，缸运动时负载为零，不计摩擦阻力、惯性力和管路损失。溢流阀、顺序阀和减压阀的调整压力分别为4MPa、3MPa和2MPa。求在下列三种工况下A、B和C处的压力。(1)液压泵启动后，两换向阀处于中位；(2)1YA有电，液压缸运动时及到终点停止运动后；(3)1YA断电，2YA有电，液压缸运动时及碰到固定挡块停止运动后。,1)A-4MPa，B-4MPa，C-2MPa；2)液压缸运动时：A-3.5MPa，B-3.5MPa，C-2MPa；到终点停止运动后与1)同；3)液压缸运动时：A-0MPa，B-0MPa，C-0MPa；碰到固定挡块停止运动后与1)同。,下列八种回路，已知：液压泵流量qp=10L/min，液压缸无杆腔面积A1=50cm2，A2=25cm2，溢流阀调定压力ps=2.4MPa，负载及节流阀通流面积a均已标注在图上。试分别计算这八种回路中活塞的运动速度和液压泵的工作压力。通过节流阀的流量，设Cq=0.62，=870kg/m3。,
