    100个经典电气知识点(附电气控制技术知识的学习).docx

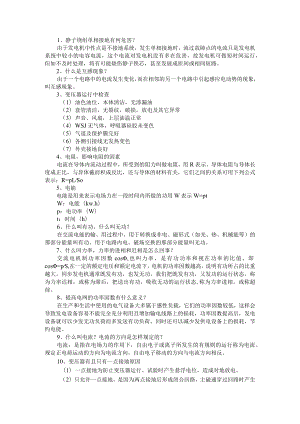

    1、静子绕组单相接地有何危害?由于发电机中性点是不接地系统,发生单相接地时,流过故障点的电流只是发电机系统中较小的电容电流,这个电流对发电机没有多在危害,故发电机可做短时间运行,但如不及时处理,将有可能烧伤静子铁芯,甚至发展成匝间或相间短路。2、什么是互感现象?由于一个电路中的电流发生变化,而在相邻的另一个电路中引起感应电动势的现象,叫互感现象。3、变压器运行中检查(1)油色油位,本体清洁,无渗漏油(2)套管清洁,无裂纹,破损,放电及其它异常(3)声音、风扇,上层油温正常(4)WSJ无气体,呼吸器硅胶未变色(5)气道及保护膜完好(6)各侧引接线无发热变色(7)外壳接地良好4、电阻,影响电阻的因素电流在导体内流动过程中,所受到的阻力叫做电阻,用R表示。导体电阻与导体长度成正比,与异体截而积成反比,还与导体的材料有关,它们之间的关系可用下列公式表示:R=pLSo5、电能电能是用来表示电场力在一段时间内所做的功用W表示W=ptW:电能(kw.h)p:电功率(W)t:时间(h)6、什么叫有功,什么叫无功?在交流电能的输、用过程中,用于转换成非电、磁形式(如光、热、机械能等)的那部分能量叫有功。用于电路内电、磁场交换的那部分能量叫无功。7、什么叫力率,力率的进相和迟相是怎么回事?交流电机制功率因数cos,也叫力率,是有功功率和视在功率的比值,即cos=pS,在一定的额定电压和额定电流下,电机的功率因数越高,说明有功所占的比重越大。同步发电机通常既发有功,也发无功,我们把既发有功,又发功的运行状态,称为力率迟相,或称为滞后,把送出有功,吸收无功的运行状态,称为力率进相,或称超前。8、提高电网的功率因数有什么意义?在生产和生活中使用的电气设备大多属于感性负载,它们的功率因数较低,这样会导致发电设备容易不能完全充分利用且增加输电线路上的损耗,功率因数提高后,发电设备就可以少发无功负荷而多发送有功负荷,同时还可以减少发供电设备上的损耗,节约电能。9、什么叫电流?电流的方向是怎样规定的?电流:是指在电场力的作用下,自由电子或离子所发生的有规则的运行称为电流。规定正电荷运动的方向为电流方向,自由电子移动的方向与电流方向相反。10、变压器有且只有一点接地原因(1)一点接地为防止变压器运行、试验时产生悬浮电位,造成对地放电。(2)只允许一点接地,是因为两点接地后形成闭合回路,主磁通穿过回路时产生循环电流,造成局部过热。11、电压降低的事故处理(1)当各级母线电压低于额定值的95%时,电气人员应立即调整发电机的励磁,增加无功负荷,使电压维持在正常范围内。(2)当各级母线电压低于额定值的90%时,应利用发电机事故过负荷能力,增加无功维持电压。(注意检查发电机温度,记录过负荷倍数和时间)同时也可适当减少有功负荷,并汇报值长联系区调,要求调整和限制负荷。(3)如经上处理电压仍继续下降到5.4KV以下时,电气人员请示值长与系统解列,待系统电压恢复5.7KV以上时,再尽快与系统并列。12、周波降低的事故处理(1)当系统周波下降至49.5HZ以下时,电气人员应立即汇报值长,联系机、炉增加机组负荷至最大可能出力,同时联系区调。(2)当系统周波下降至49HZ以下时,,除增加出力外,还要求区调消除周波运行,使周波在三十分钟内恢复至49HZ以上,在总共一小时内恢复至49.5HZ以上。(3)当系统周波下降至48.5HZ时,我厂与系统并列的开关低周保护应动作,否则应手动执行,待系统周波恢复至48.5HZ以上时,再尽快与系统并列。13、高压设备巡视的注意事项(1)巡视高压设备时,不得进行其他工作,不得移开或越过遮栏。(2)雷雨天气时,应穿绝缘靴,并不得接近避雷器和避雷针。(3)高压设备发生接地时,室内不得接近故障点4m以内,室外不得接近8m以内,进入范围必须穿绝缘靴,接触设备外壳,构架时,应戴绝缘手套。(4)进出高压室,必须将门锁好。14、同步发电机是怎么发出三相交流电的?汽轮机带动转子旋转,转子上有励磁绕组(转子绕组)通过电刷与滑环接触,将励磁系统产生的直流电引入转子绕组产生稳恒的磁场,在汽轮机一定速度旋转带动下,三相定子线圈不停切割转子磁通,产生感应电动势,带上负荷后产生负载电流,即三相交流电。(交变的:频率、电势相等而相位不同的交流电)15、同步发电机的“同步”是指什么意思,同步发电机的频率、转速、磁极对数之间关系(1)同步即指发电机转子旋转磁场的速度n=60ft和方向与定子磁场的旋转速度和方向相同。(2)频率、磁极对数、转子速度关系:f=pn/60(n:转子速度p:磁极对数f:频率)。16、发电机在运行中COS6降低有何影响?当cos低于额定值时,发电机出力应降低,因为cos愈低,定子电流的无功分量愈大,由于感性无功起去磁作用,所以抵消磁通的作用愈大,为了维持定子电压不变,必须增加转子电流,此时若仍保持发电机出力不变,则必然引起转子电流超过额定值,引起定子绕组的温升,使绕组过热。17、发电机空起升压时为何要检查三相静子电流表,核对空载转子电压、电流?发电机合闸并网前,三相静子电流应为0,若发现有电流,则说明静子回路上有短路点,应立即拉开灭磁开关检查。校对空载转子电压和电流的目的是检查发电机转子绕组有无层间短路,若静子电压达到额定值,转子电流大于空载额定电压时的数值,则说明转子绕组有层间短路。18、串联电阻的特点(1)流过各电阻的电流相同。(2)串联电阻上的点电压等于各电阻上的电压降之和。(3)串联电阻的点电阻为各电阻之和。并联电阻的特点:(1)各并联电阻上的电压相同。(2)并联电阻的点电流等于各并联电阻流过电流之和。(3)并联电阻的等效电阻的倒数为各并联电阻的倒数之和。19、为何要在滑环表面上铳出沟槽?运行中,当滑环与碳刷滑动接触时,会产生高热反应,在滑环表面有螺旋状的沟槽,这一方面是为了增加散热面积,加强冷却,加一方面是为了改善同电刷的接触,而且也容易让电刷的粉未沿螺旋状沟槽排出。20、发电机对励磁系统有什么要求?(1)励磁系统应不受外部电网的影响,否则在事故情况下会发生恶性循环,以致电网影响励磁,而励磁又影响电网,情况会愈来愈坏。(2)励磁系统本身的调整应该是稳定的,若不稳定,即励磁电压变化量很大,则会使发电机电压波动很大。(3)电力系统故障发电机端电压下降,励磁系统应能迅速提高励磁到顶值。21、什么叫励磁倍数?强励动作后应注意什么?强励倍数,即强行励磁电压与励磁机额定电压Ue之比,对于空冷励磁绕组的汽轮发电机,强励电压为2倍额定励磁电压,强励允许时间为50s。强励动作后,应对励磁机的碳刷进行一次检查,另外要注意电压恢复后短路磁场电阻的继电器接点是否已打开,接点触头是否完好。22、励磁回路的灭磁电阻起何作用?(1)防止转子绕组间的过电压,使其不超过允许值。(2)将磁场能量变成热能,加速灭磁过程。23、发电机三相电流不对称会产生什么影响?当三相电流不对称时,产生负序旋转磁场,它以两倍的转速扫过转子表面,出现的主要后果:(1)使转子表面发热。(2)使转子产生振动。24、发电机进出风温差变化说明什么问题?在同一负荷下,进出风温差应该不变,如果发现风温差变大,说明是发电机的内部损耗增加,或者是空气量减小。25、巡查发电机时,从窥视孔看电机的端部,重点应检查什么?(1)对定子线棒端部的检查a是否松弛b绝缘是否完好c有无电晕现象。(2)对端部结构部件的检查:主要检查压圈支架,螺母,端箍等紧固情况是否良好。26、励磁机的正、负极性在什么情况下可能变化?(1)检修后试验时,如测电阻或进行电压调整试验,没断开励磁回路,加入反向电时,将励磁抵消或相反。(2)励磁机经一次突然短路,由于电枢反应很强,使去磁作用超过主磁场,有可能使极性改变。(3)当电力系统发生突然短路,由于发电机定子突增电流,使在转子内感应出一直流分量,可能使转子出现极性相反。(4)由于励磁机磁场回路断开重又接通,可能引起极性相反。27、发电机的空载特性发电机转子以额定转速旋转,定子绕组开路(不带负载),运行时,其电势Eo,与励磁电流之间的关系曲线。28电枢反应同步发电机在负载情况下,定子绕组里的三相电流所产生磁通中S的旋转磁场(电枢磁场),它对转子绕组里的励磁电流所产生磁通I的转子旋转磁场发生影响,从而改变了气隙磁场,这种影响称为电枢反应。29、静子或转子仪表之一突然无指示,如何处理(1)当失去指示时,按其余表计继续运行,并看可能不改变发电机的运行方式,联系有关人员检查回路,清除故障。(2)如果影响正常运行,根据情况减少负荷直至停机。30、发电机变为调相机运行与变为电动机运行有何区别变为调相机是指发电机失去原动力(主汽门关闭),有功降至0以下,发电机自系统吸收有功,维持能量损耗。变为电动机是指发电机既失去原动力也同时失磁,这时从系统中既吸收有功,又吸收无功,变成电网中的负载。两者均对发电机产生巨大危害。公众号:机械知网,分享知识,传播价值。31、变压器上层油温的规定,主厂变在何时开风扇?上层油温在周围空气温度为40情况下,不宜经常超过85,最高不能超过95,温升不得超过55,当上层油温达到55时应开启排风扇加强通风冷却。32、电荷的性质电荷之间存在着相互作用力,同性电荷相互排斥,异性电荷相互吸引。33、变压器投入与停用的操作原则(1)变压器的投入与停用必须使用断路器。(2)主变压器应尽可能由零逐升压到额定值,再与系统并列,停时相反。(3)厂用变压器应先合高压侧开关充电,后合低压侧开关,停时相反。34、测量变压器绝缘注意事项(1)摇测前应将绝缘子套管清扫干净,拆除全部接地线,将中性线脱开。(2)选择合适的摇表,摇测时应记录当时变压器的油温。(3)不允许在摇测时用手摸带电导体,摇测后应将绕组放电。(4)摇测项目,双绕组变压器测量一次侧对二次侧以及对地,二次侧对一次侧以及对地。35、油枕的作用减小油与空气接触面,降低油变潮氧化的可能及装及瓦斯断电器与油温计。36、呼吸器、净油器的作用呼吸器:防止空气中的水份浸入油枕中的油内。净油器:改善运行中变压器油的性能,防止油老化,吸附油中的水、渣滓,酸和氧化物,使油持保持清洁,延长油的使用年限。37、电场在带电体周围的空间存在着一种特殊物质,它对放在其中的任何电荷表现为力的作用,这一特殊物质叫做电场。38、影响油温变化的因素(1)负荷(2)环境温度的变化(3)变压器内部故障(4)放热管是否通畅(5)冷却系统的状况39、电压过高对变压器的危害正常电压不超5%Ue,过高会使铁芯磁通严重饱和,铁芯及构件因漏磁产生高热,严重时会损坏变压绝缘,并使构件局部变形,缩短变压器寿命。40、变压器运行中遇哪些情况应立即停运?(1)内部声音很大,不均匀,有爆裂声(2)在正常负荷及冷却条件下,温度不正常不断不升(3)油枕、防爆管喷油(4)严重漏油,使油位低于油位计的指示限度,看不见油(5)油色改变过甚,油内出现碳质(6)套管严重破损,放油41、变压器轻瓦斯动作可能原因(1)空气进入(2)油位降低(3)二次回路故障(4)内部轻微故障42、电机检修结束后,如何送电?(1)工作票已终结,具备起动条件(2)电机及附近无人工作,现场清洁(3)接线完套(4)拆除有关安全措施(5)测量电机绝缘电阻合格43、启动电机只鸣不转的原因?(1)静子一相断线(熔丝一相熔断,电缆头,开关刀闸一相接触不良)(2)转子回路断线或线头接触不良(3)机械卡死(4)线圈接线错误(5)扫膛44、电机剧烈振动的原因?(1)电机与机械部分中心不正(2)机组失衡,机械损坏(3)扫膛(4)轴承损坏(5)轴弯曲(6)底脚松动45、电机何时立即切断电源(1)人身事故(2)机械损坏或有明显短路(3)强烈振动(4)声音异常(5)轴承温度超过规定(6)电机冒烟,失火,有焦味(7)电机电流突升,超过规定。46、电机直接启动有何缺点,电机降压启动有何方法?(1)直接启动时启动电流大,对电网电压影响大。(2)降压启动方法:a在定子回路中串联电抗器b星三角降压C自耦降压。47、为何测变压器温度应用酒精温度计?(1)水银是良导体,若放在交变磁场很强的部位,将有涡流产生,使温度升高,不能测得准确的温度。(2)测量中,万一温度计损坏,酒精是无毒,易蒸发,且容易清理,而水银可能成为有毒气体,清理也较困难。48、什么是变压器的铜损和铁损?铜损是指变压器一、二次电流流过线圈电阻所消耗的能量之和,由于线圈多用铜导线制成的,故称铜损,与电流以的平方成正比。铁损是指变压器在额定电压下,在铁芯中消耗的功率,其中包括激磁损耗与涡流损耗。49、异步电动机的气隙过大或过小对电机运行有何影响?气隙过大使磁阻增大,因此激磁电流增大,功率因数降低,电机性能变坏。气隙过小,铁芯损耗增加,运行时定子、转子易发生碰擦,引起扫膛。50、油开关运行中的检查项目(1)引线及连接部分接触良好,无松动,发热,变色现象。(2)油位正常,油色清晰透明,呈淡黄色。(3)瓷套管应清洁完整,无破损,放电痕迹。(4)分合闸指示器指示正确。(5)操作机构完好,接地牢固,各部销子无脱落,拉杆无断裂痕迹。(6)二次端子排装设牢固,线头不要烂。(7)开关遮栏完好,并上锁。51、油开关运行操作注意事项(1)操作油开关的远方控制开关时,不要用力过猛,以防损坏控制开关,也不得返回太快,以防开关机构未合上。(2)禁止运行中手动慢分,慢合开关。(3)在开关操作后,应检查有关信号灯及测量仪表指示,以判断开关动作的正确性,但不得以此为依据来证明开关的实际分合位置,还应到现场检查开关的机械位置指示器,才能确定实际分合闸位置。52、油开关渗油且不见油位如何处理?(1)取下直流控制熔丝(2)在该开关操作把手上悬挂“禁止拉闸”标示牌(3)设法转移负荷将该开关停用53、隔离开关运行中的检查?(1)瓷质部分应清洁完好,无破损裂纹,放电现象(2)动静触头接触严密,无过热,松动现象(3)传动机构应完好,销子螺丝无松动54、用隔离开关进行哪些操作?(1)与开关配合进行倒闸操作(2)拉合无故障的电压PT和避雷器(3)接通和切断无阻抗的并联支路55、隔离开关发热如何处理?根据隔离开关的所在位置的重要性,采取降低负荷电流或通风冷却来降低其发热,若经上述处理无效,汇报有关领导申请停电处理。公众号:机械知网,分享知识,传播价值。56、为何用油作灭弧介质?当断路器切断电流时,动静触头之间产生电弧,由于电弧的高温作用,使油剧烈分解成气体,气体中氢占7%左右,能迅速降低弧柱温度,并提高极间的绝缘强度,这时熄灭电弧是极为有利的。57、为何真空断路器的体积小而使用寿命长?真空断路器结构简单,在一只抽真空的玻璃中放一对触头,由于真空的绝缘性,其灭弧性能特别好,可使动静触头的开距非常小(IoKV约IOmm,而油开关约为160mm),所以真空断路器的体积和重量都很小。由于真空断路器的触头不会氧化,并且熄弧快,触头不易烧坏,所以使用寿命长(是油开关的四倍左右)。58、高压断路器的作用(1)正常运行时,接通或断开电路的空载电流和负荷电流。(2)当电气设备,线路故障时,高压断路器与保护装置相配合,迅速自动能切除故障电流。59防止误操作的“五防”(1)防止误拉,合断路器(2)防止带负荷误拉、合隔离开关(3)防止带电合接地隔离开关(4)防止带接地线合闸(5)防止误入带电间隔60、取放动力熔丝顺序取时先取中间,后两侧或上下,送时相反。61、熔断器的安秒特性熔体熔断时间的长短取决于流过电流的大小,电流和熔断时间关系曲线称保护特性,又称安秒特性。62、单台直接启动电机熔体容量的选择N23倍额。63、熔断器的作用保护电气设备免受过负荷电流和短路电流的损害。64、直流系统的作用为控制、信号、继电保护,自动装置及事故照明等提供可靠的直流电流,它还为操作提供可靠的操作电流。65、直流系统有关规定(1)直流线线电压保持在230V,容许变动范围为225V-235V。(2)蓄电池被浮充电方式运行时,每个蓄电池应保持在2.23V,允许变动范围为2.18228V,电瓶放电电压降至1.85V时停止放电。(3)蓄电池可在-1545°C条件下正常使用,如在最佳环境温度530"C条件下使用,可延长寿命。66差动保护作用及范围作为发电机或变压器内部相同故障的主保护,反应装设在设备两侧的电流互感器二次电流的差值而动作。67、在配电盘上用电钻打眼等震动较大的工作应采取?(1)取得值长同意,将可能误支的保护退出(2)防止掉下铁屑造成短路误动或接地(3)将打眼位置背面二次线等移开,防止打穿或损坏(4)打眼盘两侧的盘应注意震动情况(5)专人监护68、绝缘老化是什么原因造成的?在运行中,设备的绝缘要受到电场,磁场及温度和化学物质的作用而使其变硬、变脆,失去弹性,使绝缘强度和性能减弱,这是正常的老化,但不合理的运行,如过负荷,电晕的过电压等都可加速老化。69、怎样延缓绝缘老化?选择合理的运行方式,加强冷却通风,降低设备的温升,以及使绝缘与空气或化学物质隔离。70、什么原因会使运行中的CT发生不正常音响?CT的过负荷,二次侧开路以及因内部绝缘损坏发生放电等,均会造成异音,此外,由于半导体漆涂刷得不均匀形成的内部电晕以及夹铁螺丝松动等,也会使CT产生较大音响。71、高压电气设备的定放标准是什么?高压设备的定放标准分三类:一、二类为完好设备,三类为非完好设备一类设备:是经过运行考验,技术状况良好,技术资料齐全,能保证安全、经济、满发、需供的设备。二类设备:是设备技术状况基本良好,人别元部件有一般性缺陷,但能正常保证安全运行的。三类设备:有重大缺陷,不能保证安全运行或出力降低,效率很差或漏油,汽,水严重。72、为什么要进行运行分析?运行分析主要是对发供电设备的运行状况,安全运行,经济运行,运行管理进行综合或专题分析,通过分析可摸索出运行规律,找出薄弱环节,有针对性地制定防范措施。73低压触电保安器是一种行之有效的防止低压触电的保护设备,若发生触电事故或绝缘损坏漏电,它会立即发生警报或指令的切断电流,使人身和设备得到保护。74、怎样维护和保管安全用具?(1)绝缘棒应垂直存放,架在支架上或吊挂在室内,不要靠墙壁。(2)绝缘手套,鞋定位放在柜内,与其它工具分开。(3)安全用具的橡胶制品不能与石油类的油脂接触。(4)高压验电器用后存放于匣内,置于干燥处。(5)存放安全且具的地点应有明显标志,做到“对号入座”存取方便。(6)安全用具不得移作它用。(7)必须进行定期检查、试验。75、什么叫保护接地、保护接零?保护接地:是在电源中性点不接地系统中,把电气设备金属外壳框架等通过接地装置与大地可靠连接。保护接零:在电源中性点接地系统中,把电气设备金属外壳框架等与中性点引出的中线连接。76、异步电动机的空载电流一般为20%35%Ie,最大不超过50%le.77、保证电动机起动并升到额定转速的条件?电机运转时有两个力矩:一个是使电机转动的电磁力矩,由定子绕组中流过三相电流后产生,一个是阻碌电机转动的阻力力矩,由电机的机械负载产生的,它的方向与转子方向相反。要使电机启动升至额定转速,必须使电动机的电磁力矩在机组的转速自零到额定值的整个范围内大于阻力力矩。在稳定运行状态时,电磁矩等于阻力矩。78、检修工作结束前,将设备试加电压如何进行?(1)全体工作人员撤离工作地点。(2)将系统的所有工作票收回,拆除临时遮栏,接地线和标示牌,恢复常设遮栏。(3)应在工作负责人和值班员进行全面检查无误后,由值班员进行加压试验。79、高压设备的操作应使用的安全工具?用绝缘棒拉合隔离开关(刀闸)或经传动机构拉合隔离开关(刀闸)和断路器(开关),均应戴绝缘手套,雨天操作室外高压设备时,绝缘棒应有防雨罩,还应穿绝缘靴,接地网电阻不符合要求的,晴天也应穿绝缘靴,雷电时,禁止进行倒闸操作。装卸高压可熔保险器,应戴护目镜和绝缘手套,必要时使用绝缘夹钳,并站在绝缘垫或站在绝缘台上。80、什么原因会造成异步电动机空载电流过大?(1)电源电压太高,这时电动机铁芯磁通过饱和,使空载电流过大(2)装配不当,或气隙过大(3)定子绕组匝数不够(4)硅钢片腐蚀或老化,或片间绝缘损坏等81、异步电动机三相空载电流严重不平衡有哪些原因?(1)电源电压三相不平衡(2)定子绕组断线(3)定子绕组匝间短路(4)定子绕组一相接反82、为什么发电厂有些地方要用直流电动机?(1)直流电动机有良好的调节平滑性及较大的调速范围。(2)在同样的输出功率下,直流电动机比交流电动机重量轻,效率高。83、普通单相三相插头的保护接地插脚为什么要比其他的脚稍长?目的是当三相插头插入三极插座时,接地插脚先于其他两脚插入插座,拨出时则相反,这个长脚始终起着保护接地的作用。84、设备检修时,装设接地线的作用?保护工作人员在工作地点防止突然来电的可靠安全措施,同时设备断开部分的剩余电荷,亦可因接地而放尽。85、高压设备验电步骤及验电注意事项?验电时,必须用电压等级合适且合格的验电器,在设备进出线两侧各相分别验电,验电前应先在有电设备上确证验电器良好,验电时,必须戴绝缘手套,无合适验电器时,可使用绝缘棒,根据棒端有无火花和放电辟啪声来判断有无电压。86、心肺复苏法三项基本措施(1)通畅气道(2)口对口(鼻)人工呼吸(3)胸外按压(人工循环)87、遇有电气设备着火应怎么办?将有关设备的电源切断,然后进行救火,对带电设备使用干灭火器,不得使用泡沫灭火器,对注油设备应使用泡沫灭火器或干燥的砂子等灭火。88、自感、互感现象自感现象:线圈中由于自身电流的变化而产生感应电动势的现象互感现象:由于一个线圈的电流变化而导致另一个线圈产生感应电动势的现象89、什么叫集肤效应?在交流电通过导体时,导体截面上各处电流分布不均匀,导体中心处密度最小,越靠近导体的表面密度越大,这种趋向于沿导体表面的电流分布现象称为集肤效应。90、发电机自动灭磁装置有什么作用?自动灭磁装置是在发电机主开关和励磁开关跳闸后,用来消灭发电机磁场和励磁机磁场的自动装置,目的是在发电机断开后尽快去掉发电机电压,减轻故障的后果。91、变压器套管表面脏污有什么危害?套管表面脏污容易发生闪络现象,因为空气的耐压强度不如套管,当电压达到一定数值时,若套管的表面有脏污,在它的表面先发生放电现象,由弱到强这种现象的闪络,发生闪络的最低电压称为闪络电压,若套管的表面还潮湿时,闪络电压更低。92、汽轮发电机大轴上的接地碳刷有什么作用?是为了消除大轴对地的静电电压用的。93、电动机降压启动方法Y-,自耦降压,串联电抗器(定子绕组中)94、电压互感器和普通变压器比较有什么区别?PT实际上就是一种降压变压器,由于它的一次线圈匝数多,二次线圈匝数少,且二次负载阻抗大,通过的电流很小,因此,PT的工作状态相当于变压器的空载情况。95、什么叫感抗、容抗、电抗和阻抗?交流电流过电感元件时,电感元件对交流电电流的限制能力叫感抗;交流电流过电容元件时,电容元件对交流电的限制能力叫容抗;感抗和容抗的差值叫电抗;在具有电阻、电感和电容串联的电路里,对交流电所起的总的阻碍作用,称阻抗。96、在直流电路中,电感的感抗和电容的容抗各是多少?在直流电路中。电流的频率等于0,所以感抗为0,相当于短路,容抗为无穷大,相当于开路。97、什么叫串联谐振?串联谐振的特点?在P、L和L的串联电路中,出现电路的端电压和电路总电流同相位的现象,此时交流电源仅供给电路中电阻损耗的能量,不再与电感和电容器发生能量交换,我们称这为串联谐振。特点:(1)电路的阻抗最小,电流最大;(2)电感和电容上可能产生很高的谐振过电压。98、为什么要在输电线路中串联电容器?输电线路有电阻和电感,线路输送功率时不仅有有功功率的损耗,还会产生电压降。在长距离、大容量送电线路上,一部分感抗被容抗所抵消,就可以减少电压降,提高电压质量。99、哪些原因会使变压器缺油?变压器长期渗油或大量漏油;变压器放油后,没有及时补油;油枕容量小,不能满足运行要求;气温过低;油枕的储油;量不足。100、变压器缺油对运行有什么危害?变压器油面过低会使轻瓦斯保护动作,变压器散热能力下降,严重缺油时,铁芯和线圈暴露在空气中,并可能造成绝缘击穿。论电气控制技术知识的学习【摘要】面对纷繁复杂的电气知识,梳理思路,分析一下学习的一些概念,分析电气知识与电器元件的关系,让学习点从繁中看到简单,循序学习,并关注必要的知识。【关键词】电气知识学习的对象;元器件的学习-XZ-1-刖电气技术是无处不在的一种应用技术,重要性不言而喻。但电气技术种类繁多,强电、弱电、微电,高压、中压、低压等,面对这些,学习的人会按部就班地学习基础理论知识,然后学习专业基础知识,学习控制系统知识等。之后毕业工作,又在工作中继续学习岗位中的新知识。反正一直都在忙碌着。许久也没有静下来思索一下,到底一直以来,经历的电气技术知识学习,学了什么东西。在此有必要予以探讨,理顺一下。一、电气技术的理论知识首先认识一下,电是什么东西?在学习电气技术知识过程,先要了解电的特性,形成的机理,了解电场,电荷,电子,磁埸等相互关系。然后学习电的知识应用,涉及到电路的分析。电路分析理论中设定的元器件为理想元件,将其组合形成电路,主要反映电源与元件相互作用的电流、电压关系。电路分析为专业基础知识,包含基尔霍夫定律,电路变换,交直流电路,电路响应等。在此阶段,各种理论、数学知识交织,复杂抽象。若要今后侧重电气技术的设计工作,此阶段学习必须扎实,因为在将来的实际工作中,可能会碰到教科书外的新东西,或要由自己创新推导出适用新公式来进行计算,才能解决问题,如果没有扎实的基础功底,恐怕是难以实现的。二、专业知识的学习专业知识的学习,是应用技术知识的学习,其本质就是元器件的应用知识学习。并都能用实物器件构成基础应用电路。任何一种元器件被制作出来应用,肯定具有一定的功能,有的元器件功能简单,有的则非常复杂。要掌握该专业知识,首要的一点就是要充分了解各类器件的结构,特性以及工作原理。以下是工程技术中常用的一些典型元器件。开关:接通、分断电路的基本设备。接触器:开关电器,运用电磁原理实现小信号控制强电的开关电器。有了它,电气控制工作容易实现。电动机:负载电器,看似简单(电能转化为机械能)实则应用复杂,种类很多,特性也众多,常常作为电气技术服务的终端负载,i般而言电动机都是系统中的重要器件。有直流、交流、步进、伺服、特种等电动机,林林总总。PLC:复杂控制器件,功能强大,应用灵活,逻辑运算功能齐全,软电路,指令多,输入输出信号点多,能实现大部分电气技术中信号处理的功能。鉴于其复杂程度,故独立形成一门课程。其本质仍然是元器件知识的应用。变频器:为电动机直接服务专用器件之一。能很好地开发电动机的性能。能调节的参数数百以上,功能很多,能对电动机进行细微调节,精确控制,并易于智能化控制。对于变频器,若仅看生产厂商的产品说明书,并就疑点问题咨询生产厂商,也能掌握该器件的应用。其本质是元器件的应用,由于复杂,也独立形成一门课程。电子技术:其实也是元件学习,学习电阻、电容、电感、晶体管,集成电路等元器件,根据各器件特性,再组合成具有特定功能的电气系统。电子电路变化万千,常常需要电路分析的基础知识紧密伴随。广义而言,导体、导线,也是一种能输送电能的元件;还有磁性物体等等,都是我们要学习并掌握其特性的元件。三、控制系统知识的学习控制系统是由多个各种元器件构成的集合体,即元器件的综合应用。综合应用就是将具有各种功能的元器件,按规律组合,形成能完成特定功能的应用系统。有的复杂元器件,如对于PLC和变频器等综合功能强的器件来说,是由多种器件组合而成的新功能部件,就本身来说可看成一个系统,若其与其他分立元器件一起应用于大系统中,则可看成是其中的一个元器件。应用中我们要注意分清主次对象。对于实现同样功能的控制系统,可选用的电器元件很多,采用不同的元器件组合,都能实现同一功能。具体而言,最终倾向于用何种元器件的组合,这主要由工程技术人员依据系统的成本,系统的可靠性、先进性、维护性、通用性等方面来统筹考虑;还有一方面,就是由工程技术人员本人的对元器件认知的程度,理论知识水平,甚至个人喜好来决定。要理解系统的工作原理,必须有技术文件的说明。典型的技术文件,就是电气图,是用特定的语言在技术文件上进行的功能表达。为了在电气技术领域之间进行技术交流,国家制定了通用的电气技术标准,规定了各类功能的电器元件的文字符号、图形符号,以用于描述电气控制系统的工作原理。所以,学习电器元件知识的同时,必须掌握用符号表达其工作特性的方式。电器元件的文字符号、图形符号,尤其是图形符号,它是对元器件的抽象表达方式,这一点与机械制造的机械工程图形有很大的区别。如果电气工程图也用机械工程图形的方式来表达,方形、圆形、梯形等按比例展示,则图形庞大、杂乱;并且最重要的是,这样的图形没法反映出系统工作的原理特性,所以电器元件以及电路图,必须要用抽象的符号来描述,才能易于记忆和理解工作过程。因此,学习电气知识的人员,必须习惯抽象思维;经常接触电气技术的人,抽象思维的感觉,一般要略好一些。常用的电路图是用图形符号和文字符号一起来共同描述电气控制系统的专用文件。除某些参数外,电路图是系统设计中的最后决定性文件;今后该电气系统的工作,主要围绕着电路图来进行。四、应用掌握了电气系统原理,并形成了可实施的电路图等技术文件后,就可以具体应用元器件来组成实在的电气控制系统。但在实施过程中,还有电气安全,电工工艺等事项要符合规范,否则形成的系统也是没有实用价值的。国家标准中,有这么一类的标准,专门控制电气系统的安全与质量;对应的,也有配套的电气工艺技术文件。所以完整的电气知识的学习,还应该包含安全和工艺这类知识的学习。整个过程形成体系,这样才能正确的应用电器元器件。五、结束语分析电气课程的学习内容,了解到学习电气技术其实就是认识元器件,并应用的过程。前述的几个学习过程,容易理解和学习的过程是第二过程,因为此过程面对的都是具体元器件实物,相对直观,即使是理论知识学得不是很深,也容易适应。其实熟悉电气元件,掌握典型应用后,就能比较容易地进入电气知识学习的状态,并融汇理论的知识,从而不断从深度、广度进行拓展学习。参考文献1周元兴.电工与电子技术M.北京:机械工业出版社,2009.2冉文.电机与电气控制M.西安:西安电子科技大学出版社,2007.
