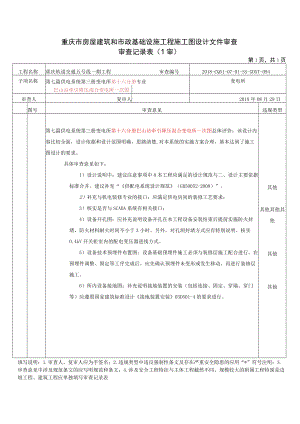

重庆市房屋建筑和市政基础设施工程施工图设计文件审查审查记录表（1审）第1页，共1页工程名称重庆轨道交通五号线一期工程审查编号2018-CQ51-07-01-SS-GDXT-094子项名称第七篇供电系统第三册变电所第十六分册专业变电所巴山站牵引降压混合变电所一次图审查人复审人2018年08月29日图号审查意见违规类型第七篇供电系统第三册变电所第十六分册巴山站牵引降压混合变电所一次图总体评价：该设计内容比较全面，设计依据和设计范围明确，思路清楚,对本系统的实施方案合理，基本达到了施工图设计的要求。具体审查意见如下：1）设计说明中：建议注意事项中8本工程应满足的设计规范与二、设计主要依据标准合并。建议补充“供配电系统设计规范（GB50052-2009）”。2）补充与机电装修专业的接口：应满足供电房间的装修工艺要求；3）核实是否与SCADA系统有相关接口；4）设备开孔图：应补充说明设备开孔在本工程设备安装结束后提前实施防火封堵，防火材料耐火时间不小于3小时。另外，对孔洞封堵方式应有特别说明。核实O.4kV开关柜室内的配电变压器进线方式。5）设备技术预埋件布置图：设备基础预埋件施工必须与装修层施工配合进行。在预埋件调整、固定等工序完成后，应先确认预埋件未变形或发生移动，再进行装修层施工。6）所内设备接地图：补充说明接地装置的安装（包括连接、固定、穿墙、穿门等）应遵照国家建筑标准设计接地装置安装03D501-4的要求进行。其他其他其他其他其他其他填写说明：1.审查人、复审人应为手签名；2.违规类型中违反强制性条文及存在严重安全隐患的应用“*”符号注明；3.审查意见中涉及规范条文的应写明规范和条文；4.涉及安全工程特征与主体工程截然不同、规模较大的附属工程特别是边坡工程、建筑工程应单独填写审查记录表
