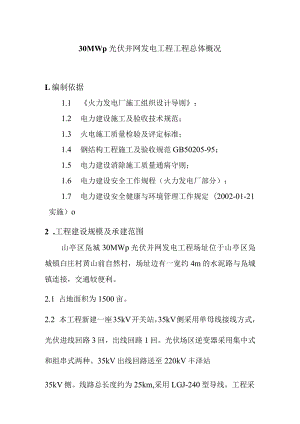

30MWp光伏并网发电工程工程总体概况L编制依据1.1 火力发电厂施工组织设计导则；1.2 电力建设施工及验收技术规范；1.3 火电施工质量检验及评定标准；1.4 钢结构工程施工及验收规范GB50205-95；1.5 电力建设消除施工质量通病守则；1.6 电力建设安全工作规程（火力发电厂部分）；1.7 电力建设安全健康与环境管理工作规定（2002-01-21实施）o2 .工程建设规模及承建范围山亭区凫城30MWp光伏并网发电工程场址位于山亭区凫城镇白庄村黄山前自然村，场址边有一宽约4m的水泥路与凫城镇连接，交通较便利。2.1 占地面积为1500亩。2.2 本工程新建一座35kV开关站，35kV侧采用单母线接线方式，光伏进线回路3回，出线回路1回。光伏场区逆变器采用集中式和组串式两种。35kV出线回路送至220kV丰泽站35kV侧。线路总长度约为25km,采用LGJ-240型导线。工程采用265Wp多晶硅光伏组件，共30个子系统，共配置3212块265WP电池组件，装机容量30.008MWp;采用固定式支架，倾角为31。场地地质情况(1)场址原始地貌属于构造剥蚀侵蚀低山地貌，地质环境相对稳定区；场区无影响站址建设的大的不良地质作用，适宜光伏电站的建设。(2)场区地下水主要为基岩裂隙水，水位埋藏较深，可不考虑地下水对基础施工的影响。(3)根据场地岩土条件及光伏电站建(构)筑物的荷载特点，建议场区主要采用天然地基方案；(4)升压站按场平标高270m考虑,南侧将会形成35m左右的填土边坡，建议可修筑重力式挡土墙进行边坡支护。(5)在升压站场区等地势较低处，场地平整时将形成填土。在升压站等场地整平施工期间，控制好填料的颗粒级配，对填土进行分层压实以提高填土的承载能力，减小其沉降变形量，同时应加强地面排水和地表覆盖等措施，位于填方区的上下水道应采取防渗、防漏措施。2.6 电站工程主要建设方案1)总体技术方案本工程主要由太阳电池方阵、逆变器、交流升压电气系统以及电站自用电系统组成，太阳电池方阵及逆变器系统是光伏电站的核心系统。本工程规模容量30MWp,采用多晶硅光伏组件。2）光伏电池方阵设计方案太阳电池方阵由光伏组件经串联、并联组成。光伏电池组件串联的数量由并网逆变器的最高输入电压、最低工作电压、光伏组件的最大系统电压以及当地气候条件确定；组串并联的数量由逆变器的额定容量确定。3）电站直流发电系统方案由全固定系统构成，以IMWP为一个发电单元。4）电站交流电气系统方案3 .现场地址概况工程区的水文地质、工程地质条件简单，不存在大的不良地质现象。地下水类型主要为基岩裂隙水，地下水位埋深较大，区域构造基本稳定。场区表层有少量覆土，覆土厚度约0.5瞑覆土以下为碎石土或强风化岩石。场区未发现滑坡、泥石流等不良地质现象，为可进行建设光伏电站。4.1 电气主接线全站共设两级交流电压：交流048kV35kVo本工程共装30MWp光伏光伏组件组件，通过升压至35kV后接入站内35kV开关站，后送至220kV丰泽站35kV侧。4.2 35kV系统：电站发电系统共设台0.4835kV的_kVA箱式升压变。将每一座箱变35kV侧交流输出并联，共回出线送至35kV开关站。5）监控系统方案电站监控系统采用全数字化电气监控系统，全站具有统一的数据模型和通信平台。电站可监控至每一个组串的运行参数。本工程光伏发电单元系统采用集中监控方式，其监控系统与中控室的计算机监控系统合并。各光伏发电单元（以每个逆变器小室为1个单元）的所有运行参数及就地的实时气象数据，组件的监控通过户外汇流监控箱将数据用双绞线送至逆变器小室，通过逆变器小室的数据采集装置用光纤送至中控室的监控系统。集中型逆变器以光纤传输方式传送至升压站计算机监控系统，主控制室内的操作员站上监视各光伏发电系统的运行数据和气象数据，并可在大屏幕上显示。在主控室操作员站上，还可以单独对每台逆变器进行参数设置，可以根据实际的天气情况设置逆变器系统的启动和关断顺序，使整个发电站的运行达到最优性能和最大的发电能力。
