4.25.7 工程服务技术质量标准（单元门）.docx

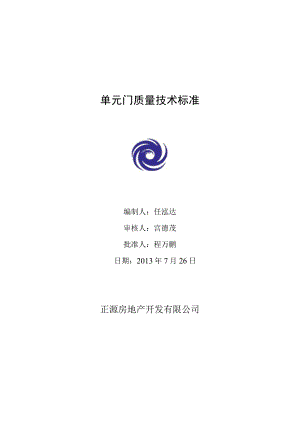

单元门质量技术标准编制人：任泓达审核人：宫德茂批准人：程万鹏日期：2013年7月26日正源房地产开发有限公司修改记录序号修改日期修改条款内容修改人审批人生.效日期12013.7.26标准编制任泓达程万鹏2013.7.26附件：技术参数与质量标准表单元门技术参数与质量标准表材料/设备/构配件名称单元门材料设备规格型号详见清一、质量技术标准供应商向甲符合国家标元门（DPM5（光性能等）方供应的材料、设备及构配件必须满足质量技术标准各项要求，且满足如下专项要求：«GA/T72-2005楼宇对讲系统及电控防盗门通用技术条件标准要求，采用铝合金单）系列），各项物理性能指标（气密性能、水密性能、抗风压、隔声性能、保温性能、采机械力学性能满足图纸要求、国家标准GB/T8478-2008（铝合金门窗）的相关要求。1、外观质量标准1、门的颜色与设计颜色相同；2、外观完整，门体厚度、配件、颜色均达要求表面无划痕，无破损等现象，与甲方要求核对无误差，门扇及门框表面颜色应均匀、平整、光滑，无麻点、气泡、起鼓和碰伤划痕、无明显色差。外观完整，门板厚度配件符合要求。2、尺寸偏差检查标准门扇和门框的高度、宽度允许误差（+2mm,-Imm）,对角线允许误差为3.Oran；3、功能和性能要求及标准1、铝型材的规格型号、壁厚以及受力构件应经试验或者计算确定、处理的最小壁厚：门框、扇型材壁厚应大于等于2.0mm、配套压条铝材壁厚大于等于Lonin1。型材表面采用静电喷涂、电泳喷涂、氟碳喷涂（由甲方自选），型材壁厚、力学性能、表面处理工艺满足GB/T5237.1-2008（铝合金建筑型材）的相关要求。2、密封胶采用硅酮耐候系列密封胶密封，填充门窗与洞口之间的伸缩缝内腔，采用聚氨酯发泡胶等隔热隔声材料。耐候胶厂家：力帆791、广州白云、浙江之江或同档次品牌3、玻璃要求：固定扇玻璃采用双层中空玻璃，门扇玻璃采用8mm或Iomm钢化玻璃，满足建筑玻璃应用技术规程JGJ113-2003o单块大于1.5f的窗玻璃、入口玻璃门、玻璃底边距地面低于800高的落地窗应选用钢化安全玻璃。4、铝合金门、窗五金件选用香港坚朗、立兴或同档次品牌或要求厂家报价时上报采用的材料品牌、规格。5、锁具采用电灵性锁，达到锁具要求A级别。6、每扇单元门需提供钥匙为该单元户数的3倍后另余3把。7、关门噪音75DB°8、焊接强度：一字型180Nmm1,T字型150Nm门扇与门框连接使用三道门轴(保证门扇不下垂)，闭门器采用子母闭门器。9、单元门样式及可视对讲系统位置和尺寸由投标单位设计。产品质量必须符合国家标准GA/T72-2005楼宇对讲系统及电控防盗门通用技术条件标准要求。10、拉手采用不锈钢拉手。11、保温性能要求门的传热系数Kw(肝k)1.5o12、隔声性能要求隔声性能(dB)225。13、单元门材质为静电喷涂、电泳喷涂、氟碳喷涂(由甲方自选)铝合金楼宇门。单元门配套的灵性锁、闭门器、对讲联动、地轴及相关五金件等尽量采用品牌产品(例如GMT、德国多玛等)，均应符合国家相关法规规定。14、单元门尺寸以建筑图门窗表为准，不得更改风格样式。后期加工制作及安装，需现场实测实量。15、喷涂膜厚度均匀，表层致密平整，边、角等等尖锐部分均能覆盖上，无流挂、边缘变厚等弊病，面漆附着能力好，耐腐蚀性强，无铁离子沾污问题，无有害气体或刺激性气体挥发。漆膜厚度是1530m之间。16、地轴(1)使用寿命：250万次开启，厂家测试报告，盖有MA和CNAL的章认可。(2)地轴的盖板：地轴的盖板，采用用304这个牌号，厚度2mm的。地弹簧出厂的时候在盖板上会有一层白色保护膜，类似手机屏幕那一块的保护膜，但是不透明，白色的。在安装的时候别揭掉这成膜交工的时候要撕掉这层膜。(3)正品：尽量选用品牌正品，由甲方确认后方可施工。(4)品牌/型号：外观尺寸：278*118*52mm 承受门重：285DDKg 外壳材质：不锈钢线 表面：亚光 门扇最大开启：90度 驻停角度：90度 适用门扇尺寸-门宽：65ODD1OOOmm 功能选择：防水、防尘、保温 检验标准：ZBJIT020 拉力：34KN 使用次数：50000017、闭门器(1)产品进场需提供厂家测试报告，盖有MA和CNAL的章认可。(2)本体材料为型材铝，支撑材料为优质碳素钢，表面喷漆，弹簧为优质碳素钢丝，活塞采用热处理合金钢。(3)正品：尽量选用品牌正品，由甲方确认后方可施工。(4)品牌/型号： 外观尺寸：32*63*230mm 适用门厚：236mm 外壳材质：型材铝 表面：电镀亚光漆 门扇最大开启：90度 驻停角度：90度 适用门扇尺寸-最大门宽：105Omm 检验标准：QBT2698-2005.GA93-2004使用次数：5000004包装、运输专项要求长途运输时，门框和门扇应分别由聚苯板泡沫块包装固定，表面由PE保护膜包装后运输到项目现场，保护层视现场具体需要时拆除；5、材料质量证明文合格证，质量检测报告等二、设计图纸专项要求进场材料必须满足本工程项目工程设计各项具体要求，且满足如下专项要求：1GB7106建筑外窗抗风压性能分级及其检测方法GB7107建筑外窗空气渗透性能分级及其检测方法GB7108建筑外窗雨水渗漏分级及其检测方法GB8484建筑外窗保温性能分级及其检测方法GB8485建筑外窗空气隔声性能分级及其检测方法三、质量检验试验及功能验收专项要求进场材料、设备及构配件按照国家材料验收标准进行检查验收，保证材料、设备及构配件验收合格；材料设备检查验收且满足如下专项要求：1、材料进场检查验收进场材料设备符合招标时经甲方确认的样品和封样要求；进场材料试验及验收按照国家验收标准、辽宁省及大连市相关规定执行。2、材料设备抽检复试及试验1、门扇与门框的贴合面间隙：门扇与上门框、门扇与锁侧门框间隙3.0mm；门扇与钱侧门框2.0mm；门扇与底槛或地面活动间隙5.0mm。2、子母门门扇之间缝隙3.Omnu3、门扇与门框的搭接宽度不应小于12mmo4、门框垂直度允许误差2.Ono：门扇表面扭曲度允许误差5.0mm；门扇平面度允许误差Q.0w2:门扇高度方向弯曲度允许误差2.0mm。（标准适用说明：本标准仅适用于正源房地产及区域公司及各产业链公司，本标准仅适用于本工程合同。）材料设备及构配件质量技术标准审查会签栏需求部门名称需求部门专业工程师/技术负责人需求部门经理技术/工程经理审查意见技术/产品总监审批意见
