51-钢梁制作检表（检表8.9.1-1）.docx

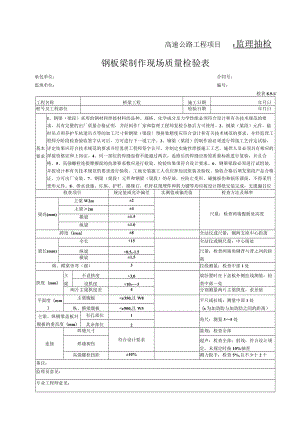

高速公路工程项目I监理抽检钢板梁制作现场质量检验表承包单位：合同号：监理单位：编号：检表8.9.1/工程名称桥梁工程施工日期年月日桩号及工程部位检验日期年月日基本要求1、钢梁（梁段）采用的钢材和焊接材料的品种、规格、化学成分及力学性能必须符合设计和有关技术规范的要求，具有完整的出厂质量合格证明，并经制作厂家和监理工程师复检合格后方可使用。2、钢梁（梁段）元件、临时吊点和养护车轨道吊点等的加工尺寸和钢梁（梁段）预拼装精度应符合设计和有关技术规范的要求，并经监理工程师分阶段检查验收签字认可后，方可进行下一道工序。3、钢梁（梁段）的制作前必须进行焊接工艺评定试验，评定结果应符合技术规范的要求并经监理工程师签字认可，并制定实施性焊接施工工艺。施焊人员必须具有相应的焊接资格证和上岗证。4、同一部位的焊缝返修不能超过两次，返修后的焊缝应按原质量标准进行复验，并且合格。5、高强螺栓连接摩擦面的抗滑移系数应进行检验，检验结果须符合设计要求。6、钢梁梁段必须进行试组装，并按设计和有关技术规范的要求进行验收。工地安装施工人员应参加试组装及验收。验收合格后填发梁段产品合格证，方可出厂安装。7、钢梁（梁段）元件和钢梁（梁段）的存放，应防止变形、碰撞损伤和损坏漆面，不得采用变形元件。8、排水设施、灯座、护栏、路缘石、栏杆柱预埋件和剪力键等均应按设计图纸安装完成，无遗漏且位置准确。检查项目规定值或允许偏差实测值或偏差值检查方法及频率梁高(mm)主梁W2m±2尺量：检查两端腹板处高度主梁2m±4横梁±1.5纵梁±1.0跨度（iron）±8全站仪或尺量：测两支座中心距离梁长(mm)全长+15全站仪或钢尺量：中心线处纵梁+0.5,-1.5尺量：检查两端角钢背与背之间的距离横梁±1.5纵、横梁旁弯（丽）3拉线测量：检查中部1处拱度（mm）主梁不设拱度+3,0梁卧置时在下盖板外侧拉线测量：检查中部一处设拱度+10»3两片主梁拱度差4分别测量两片主梁拱度，求差值平面度（mm）主梁腹板<s350,且W8平尺或拉线：测量中部1处（s为加劲肋与加劲肋之间的距离）纵、横梁腹板<s500,且W5主梁、纵横梁盖板对腹板的垂直度（mm）有孔部位1角尺：测量35处其余部位2连接焊缝尺寸符合设计要求量规：检查全部焊缝探伤超声：检查全部；射线：符合设计规定，未规定时按10%抽查高强螺栓扭距±10%测力扳手：检查5%,且不少于2个备注：监理员意见：专业工程师意见：高速公路工程项目I监理抽检钢板梁制作现场质量检验表(附表)承包单位：合同号：监理单位：编号：(附)检表8.9.I-1工程名称桥梁工程施工日期年月日桩号及工程部位检验日期年月日检查项目实测值或偏差值梁高(nun)主梁W2m主梁2m横梁纵梁跨度(Inm)梁长(mm)全长纵梁横梁纵、横梁旁弯()拱度(m)主梁不设拱度设拱度两片主梁拱度差平面度(mm)主梁腹板纵、横梁腹板主梁、纵横梁盖板对腹板的垂直度(mm)有孔部位其余部位连接焊缝尺寸焊缝探伤高强螺栓扭距
