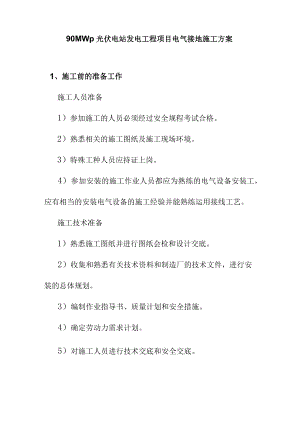

90MWp光伏电站发电工程项目电气接地施工方案.docx

90MWp光伏电站发电工程项目电气接地施工方案1、施工前的准备工作施工人员准备1）参加施工的人员必须经过安全规程考试合格。2）熟悉相关的施工图纸及施工现场环境。3）特殊工种人员应持证上岗。4）参加安装的施工作业人员都应为熟练的电气设备安装工，应有相当的安装电气设备的施工经验并能熟练运用接线工艺。施工技术准备1）熟悉施工图纸并进行图纸会检和设计交底。2）收集和熟悉有关技术资料和制造厂的技术文件，进行安装的总体规划。3）编制作业指导书、质量计划和安全措施。4）确定劳动力需求计划。5）对施工人员进行技术交底和安全交底。（1）施工器具的准备交直流焊机、卷尺、榔头、铁锹等。2、接地安装程序及工艺接地装置安装1）根据设计，用白粉标示出接地沟与接地极的开挖、打入位置，挖深符合设计要求；按确定的位置将相应数量、规格的接地极打入地下；将接地母线沿接地沟敷设，依次进行母线之间、母线与接地极之间的焊接，焊接采用电弧焊焊接；对焊口、接地极被打端口进行防腐处理；对焊接、接地极打入深度、安装再行检查，对深度不够的再逐个打入到位。接地极和镀锌扁铁搭接采用“Q”型连接方式。2）垂直接地体的间距无设计时不应小于其长度的2倍,水平接地体的间距无设计时不应小于5米。3）接地母线在与道路或其它可能使接地线遭受损伤处，均应用管子或角钢等加以保护。接地敷设接地电阻测试按设计、规范要求对接地网的接地电阻进行测试，接地电阻应符合设计要求，并出具试验报告。3、主要质量保证措施(2)接地母线应严格按设计要求的深度进行敷设。(3)接地线应按规范要求进行搭接，并及时做好搭接处的防腐处理。接地装置属隐蔽工程，各部位接地装置施工好，在隐蔽之前，及时请监理工程师验收合格后，方可回填隐蔽，回填土质无杂物并符合规范要求。
