CAD导图6种技巧总结与CAD制图的80个技巧总结.docx

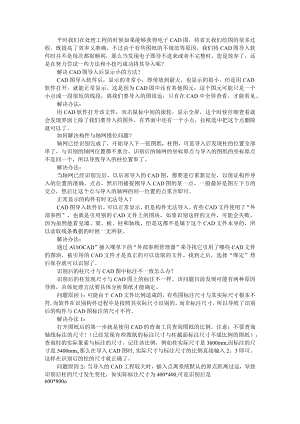

平时我们在处理工程的时候如果能够获得电子CAD图，将省去我们绘图的很多过程，既提高了效率又准确。不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢？解决CAD图导入后显示小的方法？CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。但是用CAD软件打开，就能正常显示。这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面中还有一个小点，拉框选中把这个点删除就可以了。如何解决构件与轴网错位问题？轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。正常显示的构件有时无法导入？CAD图导入软件后，可以正常显示，但是构件无法导入。有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。解决办法：通过AUtOCAD”插入喋单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。找到之后，选择“绑定”然后保存就可以识别了。识别后的柱尺寸与CAD图中标注不一致怎么办？识别后的柱发现尺寸与CAD图上的标注不一样。该问题目前发现可能有两种原因导致，具体处理方法要具体分析图纸才能确定。问题原因1：可能由于CAD文件比例造成的，有些图标注尺寸与其实际尺寸根本不符,而软件在识别构件过程中是按照其实际尺寸识别的，而非标注尺寸，所以导致了识别后的构件与CAD图标注的尺寸不符。解决办法1：打开图纸后的第一步就是使用CAD的查询工具查询图纸的比例。注意：不要查询轴线标注的尺寸!（已经发现有些图纸的标注尺寸与柱截面标注尺寸不成比例的图纸），查询柱的实际象素与标注的尺寸，记住该比例，例如柱实际尺寸是3600mm,而标注的尺寸是5400mmo那么在导入CAD图时,实际尺寸与标注尺寸的比例直接输入2：3即可。这样在识别后的柱的尺寸就正确了。问题原因2：当导入的CAD工程较大时，插入点离系统默认的原点距离过远，导致识别后柱的尺寸发生变化，如实际标注尺寸为400*400,可是识别后是600*800o解决办法2：用CAD软件打开文件，然后查看一下原点坐标，CAD导图环境的自定义？由于在CAD导图中经常需要切换CAD的显示状态，在有的绘图状态下，显示CAD图形的快捷键F6并不起作用。这是由于CAD文件比例造成的，有些图标注尺寸与其实际尺寸根本不符，而软件在识别构件过程中是按照其实际尺寸识别的，而非标注尺寸，所以导致了识别后的构件与CAD图标注的尺寸不符。解决办法：点击工具一选项，分配一个不常用的热键字母（如:A）给“CAD图”，以后只要想显示或是隐藏CAD图时，就按“A”即可。如何导入有很多张图纸的CAD?一个CAD文件中，有很多张图纸，这时该如何导入。有些CAD电子图将建筑或结构的所有图纸都设计在一个DWG文件中了。而软件每次只能导入一张图纸，所以一个文件中有很多张图纸软件是无法直接导入的。解决办法：将DWG文件导入到图形软件中，然后拉框选中要导入的图纸，这个时候被选中部分显示成蓝色虚线，然后，我们拉框将所有图全部选中，因为软件中为我们提供了一个反向选择的功能，所以当选中了一张图，然后在拉框全部选中时，这个时候除了我们刚刚选中的图纸，其他都被选中了。然后点击“删除'唧可。这样一次性就把其他不需要导入的图删除掉了。直接导入选中的图纸即可。CAD制图的80个技巧总结ICTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。操作：OP（选项）-系统右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。有时我们会碰到这样的问题比如CTRL+C（复制）CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-用户系统配置WlNDoWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。3填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。OP显示应用实体填充（打上勾）4加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。这时可以如下解决（）：进入OP（选项）选择SHIFT键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。命令：PICKADD值：0/15CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项一一配置一一重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。6鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。这时只需调下系统变量mbuttonpan即可：初始值：1支持菜单（.mnu）文件定义的动作当按住并拖动按钮或滑轮时，支持平移操【命令行中的模型，布局不见是的解决办法】op_选项.一一显示显示布局和模型选项卡（打上勾即可）7CAD技巧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧！OP选项一一用户系统配置绘图区域中使用快捷菜单（打上勾）自定义右键单击进去-把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了？首推：希望大家能养成右键确定这个习惯其次：空格键次之反感：千万不要用回车键确定8图形里的圆不圆了咋办呀？经常做图的人都会有这样的体会，所画的圆都不圆了。当然，学过素描的人都知道，圆是有很多折线组合而成，这里就不多说了，一个命令搞定它。命令：RE即可9图形窗口中显示滚动条也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）OP-显示图形窗口中显示滚动条即可10保存的格式0P.打开和保存_一另存为2000格式为什么要存2000格式呢？因为CAD版本只向下兼容，这样用200220042006都可以打开了，方便操作。H如果想下次打印的线型和这次的一样怎么办？换言之【如何保存打印列表】OP选项打印.添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不会建12如果在标题栏显示路径不全怎么办？OP选项打开和保存在标题栏中显示完整路径（勾选）即可13目标捕捉（OSNAP）有用吗？用处很大。尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。对此也是非常重视，每次版本）D升级，目标捕捉的功能都有很大提高。切忌用光标线直接定点，这样的点不可能很准确。14为什么绘制的剖面线或尺寸标注线不是连续线型？AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。15如何减少文件大小？在图形完稿后,执行清理（PURGE）命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。-purge,前面加个减号，清理的会更彻底些，哈，我还没试呢，你先试下补充：方法二：用WBLOCK命令。把需要传送的图形用WBLOCK命令以块的方式产生新的图形文件，把新生成的图形文件作为传送或存档用。目前为止，这是笔者发现的最有效的“减肥”方法。现简明示例如下：命令:wblock（在弹出的对话框中输入文件名及文件存放位置，由于非常简单，故在此省略对话框图形）定义的名字：（直接回车）给一个基点：（任选一点）选择物体：（选择完毕后回车）这样就在你指定的文件夹中生成了一个新的图形文件。笔者对自己的DWG文件用两种方法精简并对比效果发现，精简后的文件大小相差几乎在5K以内！16如何将自动保存的图形复原AUtoCAD将自动保存的图形存放至UAUTO6丫$或AUTO?.SV$文件中，找至I该文件将其改名为图形文件即可在AutoCAD中打开。一般该文件存放在windows的临时目录，如CiwindowstemPo补充：默认状态下*.sv$文件的存放位置：Win9x:一般该文件存放在WINDOWS的临时目录，如C:WlNDOWSTEMP；winnt/2000/xp：开始菜单-运行，输入temp%,（有可能tmp%也行），确定17为什么不能显示汉字？或输入的汉字变成了问号原因可能是：1 .对应的字型没有使用汉字字体，如HZTXT.SHX等；2 .当前系统中没有汉字字体形文件；应将所用到的形文件复制到AUtoCAD的字体目录中（一般为.FONTS）；3 .对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成号。如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你从新设置正确字体及大小，重新写一个，然后用小刷子点新输入的字体去刷错误的字体即可咯一注：（系统是有一些自带的字体，但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中考一些字体过来就OK了）18为什么输入的文字高度无法改变？使用的字型的高度值不为。时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。19为什么有些图形能显示，却打印不出来？如果图形绘制在AUtoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，就会出现这种情况。应避免在这些层，知道不？20DWG文件破坏了咋办呀？文件一绘图实用程序一修复，选中你要修复的文件。此方法百分之50有效！有人也会用recover,不过，如果你有设自动保存，在某些情况下，比如：停电后，电脑有UPS的情况，还要做事的话，建议马上手动备份后再做事。不然有时候，会自动保存的时候，一下没电了，那就完了，就不能修复了。因为只保存了一半就关机了，千万注意哦不信你试试，因为我遇到过这样的事。21如果你想修改块咋办呀？好多人都以为修改不了块，就将其炸开，然后改完在合并重定义成块，那不是有病吗嘻嘻看好了修改块命令:REFEDrr,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存22画矩形或圆时没有了外面的虚框咋办啊？这个问题也比较常见，系统变量dragmodeON勾选即可解决。23画完椭圆之后，椭圆是以多义线显示咋办啊？椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PUNE；为0时，显示的是实体。24镜像过来的的字体保持不旋转咋办？值为0时，可保持镜像过来的字体不旋转；为1时，进行旋转。25平方怎么打出来呀T文字命令，输入数字35在2前面输入SHIFT+6,然后按B/A键，此方法为下标在2后面输入SHlFT+6,然后按B/A键，此方法为上标（即平方）26特殊符号的输入我们知道表示直径的”，表示地平面的”土，标注度符号“。”都可以用控制码%C、%P、%D来输入，可是在CAD里咋输入啊？LT文字命令，拖出一个文本框框（不要告诉我你不会脱呀）2.在对话框中右键符号-一会出现一些选项27打印出来的字体是空心的咋办啊？1.在命令行输入TEXTFILL命令值为。则字体为空心。值为1则字体为实心的。行了，解决28关掉这个层后，却还能看到这个层的某些物体的原因下面我就在花点时间，来解释一下我们所说的图层关闭为何还显示的问题举个例子，“直线”操作步骤如下：1 .画两组两条直线（共四条）2 .左边这组直线为CAD默认颜色（A）,右边这组直线为自定义颜色（B）,红，黄，蓝，任何颜色均可（需要说明的是，为此组线条建立一个新层）3 .分别为两组线条写入块（W）命令注意：虽然都成为块，但A组线条是无图层的块，而B组线条是带图层定义的块4 .定义块结后，记住所保存的位置，以便插入5 .分别将两组图块插入到图纸界面6 .建立两个新层，然后将两组线条分别放到两个新建层当中57 .分别进行块冻结8 .你会发现，A项线条可以被冻结，B项线条不可以被冻结因为我们凭时所插入的块，大部分都是从别的地方考过来的而且也有大部分的图块都是分层建立所以不能进行其整体关闭问题的关键在于你所用的块（可能是别人的），它本身是在不同的图层上作出来的。（这本身就挺害人的！因此当你在对某一图层作，关闭，冻结，等操作时图形上似乎显示出命令无效。解决问题的办法是：要自己找到这个图块的原始文件，打开该图，并将其改为都在同一图层上，再将原始图块文件另改名存放。重新打开你的图形，插入你新改好的图块，放在某一空白处，然后就用这个新图块,全面替换原图块。这时候你才可以用，清理全图'（Purge）命令。这样一来就可以一劳永逸地解决了。如果无法找到原文件，则在此另教你一招：将你的图中被你怀疑的块，拷贝一个，把它放在图中某一空白处。我假定你叫他作，新样'然后就将这个，新样'中所有实体全部改为某一图层，再把这个，新样，作为块，另外命名，再用，新样'图块作一次全局替换。这样就保证你的图中没有了旧的图块，这时你才可以用Purge命令。我这里说的方法看上去很麻烦，事实上只有这样作才能真正解决问题。这个情况其实就是原图作者自作聪明，不经意间做了蠢事，犯了CAD作图的忌讳。即：做块的时候只能在一个层上做（最好是O层），可以用不同的颜色，别用不同的层！29消除点标记？在AutoCAD中有时有交叉点标记会在鼠标点击处产生，用BLIPMODE命令，并在提示行下输入OFF即可消除它。30错误文件的恢复？有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：1 .在"文件（File）"菜单中选择"绘图实用程序/修复（DraWingUtilitiesZRecover）”项，在弹出的”选择文件（SeIeCtFiIe）”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作；2 .如果用"ReCOVer”命令不能修复文件，则可以新建一个图形文件，然后把旧图用图块的形式插入在新图形中，也能解决问题；3.如果有问题的图形文件是R14或R2000格式，也可在R2002或R2004下试一试上面的恢复操作；4.在AutoCAD2002或2004中打开后另存为2002或2004的文件，然后重新打开文件，并选择采用局部打开方式，打开几个图层另存为一个文件，再&n9j/打开剩下的图层，再另存为第二个文件，最后把两个文件复制重合在一起就会复原图了；5.如果打开CAD图某一百数(如30%)时就停住没反映了，这说明图纸不一定被损坏，把电脑内的非AutoCAD提供的矢量字体文件删除(移到别的地方)后再试试(保留23个也可以)，说不定文件就能正常打开了。31坐三维坐标的显示？在三维视图中用动态观察器变动了坐标显示的方向后，可以在命令行键入”-view”命令，然后命令行显示：-VIEW输入选项?/正交(O)/删除(D)/恢复(R)/保存(S)UCS(U)/窗口(W):键入O然后再回车，就可以回到那种标准的显示模式To32恢复失效的特性匹配命令？有时我们在AUtOCADR14的使用过程中，其他命令都很正常，但特性匹配却不能用了，重装软件一时又找不到它的安装程序，下面介绍的方法就可以派上用场了。方法L在命令行键入menu命令，在弹出的”选择菜单文件”对话框中，选择acad.mnu菜单文件，重新加载菜单；方法2.在命令行键入即Pload命令，在弹出的"加载AUtOLlSPADS和ARX文件”对话框中，选择并加载AUtOCADR14目录下的match.arx文件。其实，对于其它命令失效的问题，也可以灵活运用以上方法。暴力破解法：找到AutoCAD目录下的match.arx或者acmatch.arx文件，直接用鼠标拖放到ACAD绘图区。其实，对于其它命令失效的问题，也可以灵活运用以上方法。33关于explode命令无效的问题？如果在CAD使用过程中，不能炸开图块了，先试一试能否炸开别的实体(如多行文本、填充图案等)。如果能，说明是你所选择的实体本身不能被炸开(也可以在命令前加上.来测试是否可以炸开图块)；如果不能，可能是感染了一个基于AUtoLISP语言的病毒程序acad.lsp。它的主要表现特征为打开任意一张图纸均不能炸开图块，即explode命令无效，给我们的工作带来了不少麻烦。该病毒运行时将在所有打开过CAD图纸的目录下，生成acad.lsp病毒程序，并在CAD的安装目录SUPPOrt下,生成acadapp.lsp病毒程序。下面是清除该病毒的方法：打开系统的查找”文件或文件夹”对话框；(2)在"文件或文件夹名”数据框中输入：acad.lsp;acad叩p.lsp；(3)在“包含文字”数据框中输入：explode；(4)在“搜索”数据框中选择：所有硬盘驱动器；(5)将搜索到的这两个文件全部删除后，问题就已经解决了。注意：一定要将硬盘是的所有目录都搜索一遍，这样才能将病毒清除干净。补充：那病毒文件的名字也可能叫Supportacadiso.lsp34如何保存图层？如想把图层标注,打印都设置好了保存起来!方便下次做图如何操作？简单说一下：新建一个CAD文档，把图层，标注样式等等都设置好后另存为DWT格式（CAD的模板文件）。在CAD安装目录下找到DWT模板文件放置的文件夹，把刚才创建的DWT文件放进去，以后使用时，新建文档时提示选择模板文件选那个就好了或者，把那个文件取名为acad.dwt（CAD默认模板），替换默认模板，以后只要打开就可以了。35如何隐藏坐标？有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的操作，但在此过程中，你是不是为了左下角的坐标而苦恼呢？因为它的存在，而影响了你的操作。UCSICON调置为OFF即可关闭反之ON打开36交叉点标记在鼠标点击处生成了咋办呀？在画图中有时有交叉点标记在鼠标点击处产生，很是烦人。用BLIPMODE命令，在提示行下输入OFF可消除它。37交叉点标记在鼠标点击处生成了咋办呀在画图中有时有交叉点标记在鼠标点击处产生，很是烦人，用BLIPMODE命令，在提示行下输入OFF可消除它。38标注的尾巴有0咋办呀？举例说明：如果你标注为IOOMM但实际在图形当中标出的是100.00或100.000等等这样的情况w2o2k:八那么用下面这个命令：UdimZin”系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零，我们直接输入此命令进行修改很是方便，不用在标注选项里调了。39如果想将CAD图插入WORD咋办呀Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AUtoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法。可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AUtOCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AUtoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AUtOCAD图形背景颜色改成白色。另外，AUtoCAD图形插入Word文档后，往往空边过大，效果不理想。利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。40如果想插入EXCEL咋办呀此方法我试了，还将就吧，希望能有高人提供更方便快捷的方法AutoCAD表格制作：AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AUtOCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。在AUtOCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel,修改完成后，又得退回到AutoCAD,另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在WOrd或EXCel中很难输入，那么有没有两全其美的方法呢？经过探索，可以这样较好解决：先在EXCel中制完表格，复制到剪贴板，然后再在AUtOCAD环境下选择编辑菜单中的选择性粘巾，选择作为，确定以后，表格即转化成AUtOCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。41提高绘图效率的途径和技法如何提高画图的速度？一.遵循一定的作图原则除了一些命令我们需要掌握之外，还要遵循一定的作图原则，为了提高作图速度，用户最好遵循如下的作图原则：1 .作图步骤：设置图幅T设置单位及精度T建立若干图层T设置对象样式T开始绘图。2 .绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。3 .为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）o4 .需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。5 .不要将图框和图形绘在同一幅图中，应在布局（LAYoUT）中将图框按块插入，然后打印出图。6 .对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。7 .将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击“使用模板”来打开它，并开始绘图。二.选用合适的命令用户能够驾驭AutoCAD,是通过向它发出一系列的命令实现的。AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了几个较典型的案例。1 .生成直线或线段（1）在AUtOCAD中，使用LlNE、XLlNE.RAY>PLlNE.MLlNE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。（2）为保证物体三视图之间”长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。用PLINE生成的线段可用PEDlT命令进行编辑。（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLlNE命令。2 .注释文本（1）在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短,贝IJ选用TEXT（DTEXT）命令。（2）当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。3 .复制图形或特性（1）在同一图形文件中，若将图形只复制一次，则应选用COPY命令。（2）在同一图形文件中，将某图形随意复制多次，则应选用CoPY命令的MULTIPLE（重复：）选项；或者，使用COPYCLIP（普通复制）或COPYBASE（指定基点后复制）命令将需要的图形复制到剪贴板，然后再使用PASTECLIP（普通粘贴）或PASTEBLOCK（以块的形式粘帖）命令粘帖到多处指定的位置。（3）在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周（圆弧）均匀分布，则应选用ARRAY命令。（4）在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。（5）在同一图形文件中，如果需要复制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLOCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。（6）在多个图形文档之间复制图形，可采用两种办法。其一，使用命令操作。先在打开的源文件中使用COPYCLIP或COPYBASE命令将图形复制到剪贴板中，然后在打开的目的文件中用PASTECLIP、PASTEBLOCKPASTEOR1G三者之一将图形复制到指定位置。这与在快捷菜单中选择相应的选项是等效的。其二，用鼠标直接拖拽被选图形。注意：在同一图形文件中拖拽只能是移动图形,而在两个图形文档之间拖拽才是复制图形。拖拽时，鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。同时还要注意的是，用左键拖拽与用右键拖拽是有区别的。用左键是直接进行拖拽，而用右键拖拽时会弹出一快捷菜单，依据菜单提供的选项选择不同方式进行复制。（7）在多个图形文档之间复制图形特性，应选用MATCHPRoP命令（需与PAINTPROP命令匹配）。三.使用快车工具（EXPRESSToOLS）所谓快车工具，实际上是为用户设计并随AutoCAD2000-起免费提供的实用工具库。该库中的大部分工具来自AUtoCADR14的优惠（Bonus）工具，其余的则已被舍弃或改进，同时又增加了一些新工具。快车工具在图层管理、对象选择、尺寸标注样式的输入/输出、图形的编辑修改等众多方面对AUtOCAD进行了功能扩展，而且能非常容易地结合在AUtOCAD2000的菜单和工具条中，使用起来方便快捷，故能明显提高你绘图的工作效率。安装快车工具的方法，是在安装AUtOCAD2000时选择“完全"安装，或者选择带有“快车工具”选项的“用户”安装。假如当初不是这样，则应以“增加”方式重新安装AutoCAD2000,并选择需添加的”快车工具二缺省时，AUtOCAD2000在启动时不把快车工具装入内存，以缩短其启动时间。当你第一次使用快车工具时，工具库会自动装入。不过你也可以在开始时用EXPRESSTOOLS命令强行装入。在已正确安装了快车工具的前提下，如果屏幕上未出现其“快车"菜单，你可以使用EXPRESSMENU命令将菜单显示出来。下面则是在屏幕上显示“快车”工具条的方法步骤：（1）在下拉式菜单中，选择视图工具条，则出现“工具条”对话框。（2）在名为“菜单组”的下拉组合框中，选择“快车”。（3）在名为"工具条”的组合框中点选所需要的选项。凡冠以"X”的选项，将在屏幕上显示其工具条。（4）单击“关闭”按钮，退出对话框。四.打开或关闭一些可视要素图形的复杂程度影响到AutoCAD执行命令和刷新屏幕的速度。打开或关闭一些可视要素（如填充、宽线、文本、标示点、加亮选择等）能够增强AUtoCAD的性能。（1）如果把FILL设为OFF,则关闭实体填充模式，新画的迹线、具有宽度的多义线、填充多边形等,只会显示一个轮廓，它们在打印时不被输出。而填充模式对已有图形的影响效果，可使用REGEN命令显示出来。另外，系统变量FILLMODE除控制填充模式之外，还控制着所有阴影线的显示与否。（2）关闭宽线显示。宽线增加了线条的宽度。宽线在打印时按实际值输出，但在模型空间中是按象素比例显示的。在使用AUtoCAD绘图时，可通过状态条上的LWT按钮，或者从“格式”菜单中选择“宽线"选项，用“宽线设置”对话框将宽线显示关闭，以优化其显示性能。系统变量Lwdisplay也控制着当前图形中的宽线显示。（3）如果把QTEXT设为ON,则打开快显文本模式。这样，在图样中新添加的文本会被隐匿起来只显示一个边框，打印输出时也是如此。该设置对已有文本的影响效果，可使用regen命令进行显示。另外，系统变量Qtextmode也控制着文本是否显示。这在图样中的文本较多时,对系统性能的影响是很明显的（4）禁止显示标示点。所谓标示点，是在选择图形对象或定位一点时出现在AUtOCAD绘图区内的一些临时标记。它们能作为参考点，能用REDRAW或REGEN命令清除，但打印输出时并不出现在图纸上。欲禁止标示点显示，可将BLIPMODE设为OFF,以增强AutoCAD的性能。（5）取消加亮选择。在缺省情况下，AUtOCAD使用“加亮”来表示当前正被选择的图形。然而，将系统变量HIGHLlGHT的值从1改为0,取消加亮选择时，也可增强AutoCAD的性能。（6）顺便一提的是，将系统变量REGENMODE的值设为0,或者将REGENAUTO设为OFF,可以节省图形自动重新生成的时间。五.及时清理图形在一个图形文件中可能存在着一些没有使用的图层、图块、文本样式、尺寸标注样式、线型等无用对象。这些无用对象不仅增大文件的尺寸，而且能降低AutoCAD的性能。用户应及时使用PURGE命令进行清理。由于图形对象经常出现嵌套，因此往往需要用户接连使用几次PURGE命令才能将无用对象清理干净。六,使用命令别名和加速键AutoCAD为一些比较常用的命令或菜单项定义了别名和加速键。使用命令别名和加速键可以明显节省访问命令的时间。命令别名是在acad.pgp文件中定义的。用任何文本编辑器打开并编辑该文件，就可以添加、删除或更改命令别名。用这种方法定义的别名，当重新进入AUtoCAD时即可使用。在最新的软件版本中，用户不必退出AUtOCAD就可以利用快车工具重新定义命令别名，但如果使用这种方法,则需要在第一次使用新定义的别名之前,执行REINIT命令以对软件重新初始化。命令加速键是在acad.mnu文件中定义的。欲添加、删除或更改命令加速键,用户只能用文本编辑器对acad.mnu文件进行编辑修改。修改过的".mnu文件必须用MENU命令加载并编译后，新定义的命令加速键方可使用。CAD的图设密码：autocad2004及以上均可步骤一:将要加密的文件另存，在出现的保存对话框中选右上角的ToOIS然后选其下的securityoptions步骤二：在打开的对话框中的PaSSWord下的输入框中输入你的密码。步骤三：在步骤二确定后,会出现密码确认对话框,在此再次输入你刚才输入的密码，两次输入的要完全一致。确定之后你的文件就加密了。再次打开时就要输入密码了。忘了密码文件就永远也打不开了，所以加密之前最好先备份文件。42不出现对话框，只是显示路径怎么办呀按CTRL+0或者CTRL+S的时候，不出现对话框，只是显示路径怎么办呀?命令：FILEDIA设为1即可43打印的时候有印戳怎么办呀打开打印机的对话框中（）,为工程师增加动力右侧有一个打印戳记，把它前面的对勾去掉就可以了。44CAD2002以上版本在哪里修改快捷键？如果你正在使用的系统是Win2000或者WInXP的话，请到这个位置去查找PGP文件"XX（你的系统安装盘）:DocumentsandSettingS（你的用户名）ApplicationDataAutodeskAutoCAD2006（或者是2002200420052006）R16.2（CAD面部版本号，可能是R15.1/R16.1等）chs（中文版，英文版好像是ENS不记得了）Supportacad.pgp45添加程序中大面积的空白怎么解决呀解决办法是修改注册表：运行regedit.exe8C（C）ss-y到HKEY_LOCAL_MACHINESOFTWAREMicrosoftWindowsCurrentVersionUninstall查找"AUtOCAD2002m9W$）:V（s;Kd#l应该是在5783F2D7-0101-0409-0000-0060B0CE6BBA里，（也可能不能完全对应这些数值）然后双击右边的DiSPlayICon项，把最后的数字改为O（原来是-1）。46ma的小问题有的时候用MA这个小刷子刷物体的时候不能刷其线型，或颜色等MA-选中源对像-S设置一这里把想刷的打上勾即可47解决AutoCAD在XP操作系统下打印时致命错误的方法近来，AutoCAD2002版或2004版本在点击打印时出现致命错误并退出AutoCAD的现象。经过研究，这跟AUtOCAD2002及以上版本使用打印戳记有关。在2000版时，增补的打印戳记功能就有很多的BUG,这个功能在2002版本后就直接做为AutoCAD功能。该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会出错。所以在XP系统中最好不要去开启该功能。如果你已经不幸开启了该功能而使AUtOCAD在打印时出现致命错误，解决的方法只能是这样：在AUtOCAD的根目录下找到ACPltStamP.arx文件，把它改为其它名称或删除掉。这样再进行打印就不会再出错了，但也少了打印戳记的功能。该方法对于2002版及2004版均有效。48ACAD.PGP文件修改大家都知道LINE命令在COMMAND输入时可简化为L,为何会如此呢？因为在AUtOCAD中有一个加密文件ACAD.PGP中定义了LINE命令的简写,先找出这个文件打开它。找至!j"TheseexamplesincludemostfrequentlyusedCommandS.”的提示语，在其下的几行文字就可对简写的定义，记住它的左列是简写命令的文字实现你可以根据你的需要进行修改（当然是你比较熟悉的英文缩写喽）它的右列是默认的命令请不要随意修改。相信这能为你提高一定的速度。49对图形夹点操作夹点，你用过吗？当你用鼠标左键点击图形，图形上便会出现许多方框这些就是夹点。通过控制夹点便能进行一些基本的编辑操作。如：COPY,MOVE,改变图形所在的图层等基本操作。而且不同的图形，还有其特殊的操作。如：直线有延伸操作。50鼠标都有啥功能呀二键式鼠标左键：选择功能键（选象素选点选功能）右键：绘图区-快捷菜单或IENTER功能1 .变量SHORTCUT
