CSTM-被动式低能耗建筑外墙外保温、屋顶保温用模塑聚苯板.docx

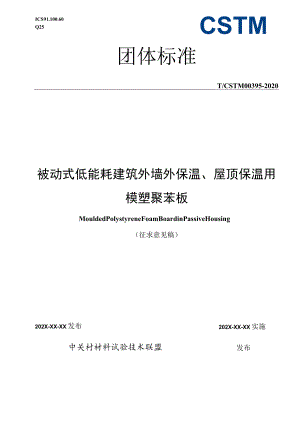

ICS91.100.60Q25CSTM团体标准T/CSTM00395-2020被动式低能耗建筑外墙外保温、屋顶保温用模塑聚苯板MouldedPolystyreneFoamBoardinPassiveHousing（征求意见稿）202X-XX-XX实施202X-XX-XX发布中关村材料试验技术联盟发布目次前言II1总则12规范性引用文件13术语和定义13.1被动式低能耗建筑13.2普通模塑聚苯板23.3石墨模塑聚苯板24要求25试验方法55. 1时效和状态调节55.2检验项目和试验方法56检验规则66. 1检验类别和项目67. 2判定规则78. 3标志、包装、运输和贮存7附录（资料性附录）起草单位和主要起草人8本部分按照GB/T1.1-2020给出的规则起草。本标准为首次发布。本标准由中国材料与试验团体标准委员会建筑材料领域委员会(CSTM/FC03)提出。本标准由中国材料与试验团体标准委员会建筑材料领域委员会被动式低能耗建筑及配套产品技术委员会(CSTM/FC03/TC25)归口。近年来被动式低能耗房屋（被动房）得到了迅猛的发展，每年的建造量已经从过去的几十万平方米发展到几百万平方米，正在向千万平方米迈进。模塑聚苯乙烯泡沫板以其优异的性价比在被动房中得到了广泛应用。被动房外墙外保温和屋面模塑聚苯板厚度普遍在150mm以上，严寒地区甚至超过40Onlm以上，比普通节能建筑板材的厚度增加了一倍以上。如果没有控制好板材质量，将在工程质量上和火灾过程中产生十分严重的后果。目前，我国的国家标准和行业标准中尚没有针对被动房外墙外保温、屋顶保温应用的模塑聚苯板产品标准。现有的模塑聚苯板薄抹灰外墙外保温系统材料标准中，对板材的防火性能要求较低，不能满足被动房的应用要求。为了保障模塑聚苯板在被动房中应用的安全性和可靠性,北京康居认证中心有限公司总结了我国被动房建设的经验，联合“被动式低能耗建筑产业创新战略联盟”成员单位编写本标准。本文件确立了能够满足被动式低能耗建筑的模塑聚苯板要求。被动式低能耗建筑外墙外保温、屋顶保温用模塑聚苯板1总则本文件规定了被动式建筑保温用绝热用模塑聚苯乙烯泡沫塑料板材的分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本文件适用于免拆模板体系、外墙外保温系统以及屋面防水保温系统。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注期的版本适用于本标准，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T2406.2塑料用氧指数法测定燃烧行为一第二部分：室温实验GB/T6342-1996/TS01923-1981泡沫塑料与橡胶线性尺寸的测定GB/T6343泡沫塑料及橡胶表观密度的测定GB/T8810硬质泡沫塑料吸水率的测定GB/T8811硬质泡沫塑料尺寸稳定性试验方法GB/T8812.1硬质泡沫塑料弯曲性能的测定一第1部分：基本弯曲试验GB8624建筑材料及制品燃烧性能分级GB/T8813硬质泡沫塑料压缩性能的测定GB/T10294绝热材料稳态热阻有关特性的测定防护热板法GB/T10295绝热材料稳态热阻有关特性的测定热流计法GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料EN13823建筑制品对火反应一不含铺地材料的建筑制品单项燃烧试验方法GB/T20284建筑材料或制品的单体燃烧试验GB/T20285材料产烟毒性危险分级GB/T29906模塑聚苯板薄抹灰外墙外保温系统材料QB/T2411-1998硬质泡沫塑料水蒸气透过性能的测定QB/T4009可发性聚苯乙烯（EPS）树脂3术语和定义3. 1被动式低能耗建筑passivehouse又称为被动房，是指适应气候特征和场地条件，采用高效的围护结构保温系统、高性能的外门窗系统、良好的建筑气密性系统、无热桥的建筑节点构造、高效热回收的通风系统，以及自然通风、自然采光、太阳辐射利用与遮蔽等被动式节能技术，大幅度降低建筑本体的能源需求，进而通过优化能源供应方案、提升能源利用效率，同时满足室内环境热舒适性和建筑能效性要求的建筑。居住和办公建筑其总一次能源需求（包括采暖、制冷、通风、照明、生活热水、设备）应不大于120kWh（m2-a）o3.2普通模塑聚苯板绝热用阻燃型模塑聚苯乙烯泡沫塑料制作的保温板，不含石墨，通常为白色。3.3石墨模塑聚苯板含有石墨的模塑聚苯板，通常为银灰色。4要求4. 1应符合GB/T10801.1要求。4.2模塑聚苯板出厂前宜在自然条件下陈化42d,或在温度（60±5）环境中陈化5d。4. 3只准许使用燃烧性能Bl级的板材，且应满足如下规定：4. 3.1外观应满足如下要求：a）色泽均匀，普通模塑聚苯板应按GB/T10801.1掺有颜色的颗粒，以示区别；b）外形表面平整，无明显收缩变形和膨胀变形；C）熔结良好；d）无明显油渍和杂质。4. 3.2普通模塑聚苯板应满足表1的要求：表1普通模塑聚苯板项目单位性能指标IIIInIVVVI表观密度不小于kgm318.020.030.040.050.060.0压缩强度不小于kPa80100150200300400垂直于板面方向的抗拉强度不小于MPa0.1导热系数不大于W(mK)0.0410.039尺寸稔定性不大于%0.3水蒸气透过系数不大于ng(Pams)4.54.54.5432吸水率不大于%332熔结性*断裂弯曲负荷不大于N2025356090120弯曲变形不小于mm20燃烧分级达到Bl级*断裂弯曲负荷或弯曲变形有一项能符合指标要求即为合格4. 3.3石墨模塑聚苯板应满足表2的要求:表2石墨模塑聚苯板项目单位性能指标IIIIIIIVVVIVII表观密度不小于kgmj18.020.02530.040.050.060.0压缩强度不小于kPa100120150220250300400垂直于板面方向的抗拉强度MPa0.150.180.230.300.350.400.45导热系数不大于W(mK)0.0320.033尺寸稳定性不大于%0.3水蒸气透过系数不大于ng(Pams)4.04.03.53.03.03.02.0吸水率不大于%3332熔结性*断裂弯曲负荷不大于N202530356090120弯曲变形不小于nun20燃烧分级达到Bl级*断裂弯曲负荷或弯曲变形有一项能符合指标要求即为合格4. 4尺寸允许偏差应满足表3的要求:表3尺寸允许偏差项目允许偏差(mm)厚度+1.50.0长度±2.0宽度±1.0对角线差3.0板边平直度差2.0板面平整度1.0本表的允许偏差值以1200mm×600mm聚苯板为基准4.5氧指数值应按GB/T2406.2标准规定进行测定，其值不小于32机4.6燃烧性能应满足GB8624中Bl级要求。4.7当模塑聚苯乙烯板作为建筑模板使用时，应满足GB8624中BI(B)的要求。4.7.1按GB/T20284试验满足如下要求：a)燃烧增长速率指数FIGRo.2vu120Ws;b)火焰横向蔓延未到达试样长翼边缘；c)600s的总放热量THR啦sW7.5MJ。4. 7.2按GB8626标准试验中，点火时间30S满足如下要求:a) 60s内焰尖高度FsW150mm；b) 60S内无燃烧滴落物引燃滤纸现象。4.7.3产烟特性、燃烧滴落物/微粒等级和烟气毒性等级须满足如下要求：4.7.3.1产烟特性等级应满足GB8624中Sl级，按GB/T20284试验方法满足如下指标：a)烟气生成速率指数SM0GRA30m2s2;b)试验600s总烟气生成量TSPs50m2o4.7.3.2燃烧滴落物/微粒等级应满足GB8624中d级，按GB/T20284试验方法600S内无燃烧滴落物/微粒。厚度不超过50mm的试样按实际厚度进行试验。厚度大于50mm的试样，应从其受火面将厚度消减至50mm,按50mm厚度进行试验。4.7.3.3烟气毒性等级应满足GB8624中t级，按GB/T20285试验方法达到准安全ZAl级。4.8当用作外墙外保温或屋面保温时，应满足Bl(C)的要求。4.8.1按GB/T20284试验满足如下要求：a)燃烧增长速率指数FTGRAo.w250Ws;b)火焰横向蔓延未到达试样长翼边缘；c)600s的总放热量iRfiosW15MJ.4. 8.2按GB8624标准试验中，点火时间30S满足如下要求：a)60s内焰尖高度Fs150mm；b)60S内无燃烧滴落物引燃滤纸现象。4.8.3产烟特性、燃烧滴落物/微粒等级和烟气毒性等级须满足如下要求：4.8.3.1产烟特性等级应满足GB8624中Sl级，按GB/T20284试验方法满足如下指标：a)烟气生成速率指数SM0GRA30m7s2;b)试验600s总烟气生成量TSP6s50m2o4.8.3.2燃烧滴落物/微粒等级应满足GB8624中dl级,按GB/T20284试验方法600s内燃烧滴落物/微粒，持续时间不超过IOs04.8.3.3烟气毒性等级应满足GB8624中tl级，按GB/T20285试验方法达到准安全ZA3级。4.9环保性能不能使用国家明令禁止的添加剂。4.10标记GB8624IH.H.H.H.H.ICSTMXXXIH.H.I规格(长X如用I抗年强度I导热系数I密度兔指数烟气祢性等级(to、tl、t2)燃烧滴落物/微粒等级(do、dl,d2)产烟特性等级(SI、S2、S3)燃烧性能等级(A2、B、C、D)燃烧性能等级(A、BKB2、B3)产品标记按GB8624规定燃烧性能标识和本标准号(CSTMXXX),密度，导热系数，抗压强度和规格组成。示例：燃烧等级Bl,燃烧等级B,产烟特性等级Sl,燃烧滴落物等级d,烟气毒性等级10,氧指数33%,表观密度20Kgm3,导热系数0.033W(mK),压缩强度130kPa,规格为1200m×600m×200mm的板材标记如下：GB8624Bl(B-Sl,dO,t)-33%-CSTMXXX-20-0.033-130-1200×600X2005试验方法5.1 时效和状态调节当模塑聚苯乙烯板作为建筑模板使用时试验样品应保留受火面,用于外墙外保温和屋顶保温板的型式检验的所有试验样品应去掉表皮，并自生产之日起应在环境温度25(±2)放置28天，或在60烘5天后进行测试。所有试验应按GB/T2918标准环境中23/50二级环境条件进行，样品在温度(23±2),相对温度45%55%的条件下进行16h状态调节。5.2 检验项目和试验方法检验项Rl和试验方法按表4规定：表4检验项目和试验方法项目试验方法尺寸允许偏差GB/T6342外观在自然光下目测表观密度按GB/T6343规定进行，试样尺寸(100±l)mm×(100±l)mm×(50±l)mm,试样数量3个压缩强度按GB/T8813规定进行，相对形变为10%时的压缩应力。试样尺寸(100+1)mm×(100±1)mm×(50±l)nun,试样数量5个，试验速度5mmmin0垂直于板面方向按GB/T29906规定进行，试样尺寸(100±l)min×(100±l)mm,数量5个的抗拉强度导热系数按GB/T10294或GB/T10295规定进行，试样厚度(25±1)mm,温差(15-20)C平均温度(25±2),Co仲裁时执行GB/T10294o水蒸气透过系数QB/T2411规定进行，试样厚度(25±1)mm,温差(23±2)C,相对温度梯度0%50%,p=l404.4Pa,试样数量5个。吸水率按GB/T8810规定进行，时间94h,试样尺寸(IOO±1)mmX(100±l)mm×(50±l)mm,试样数量3个。尺寸稳定性按GB/T8811规定进行,温度(70±2)时间48h,试样尺寸(100±l)nun×(100±l)mm×(25±1)mm,试样数量3个。熔结性按GB/T8812.1规定进行，200mm,试验速度50mmmin;试样尺寸(250+1)mm×(100÷l)mm×(20÷l)ran,试样数量3个。氧指数按GB/T2406.2规定进行试样尺寸(150±l)mm×(12.5+1)wn×(12.5±1)mm0燃烧分级按GB8624规定进行。厚度不超过50mm的试样按实际厚度进行试验。厚度大于50Inm的试样，应从其受火面将厚度消减至50mm,按50mm厚度进行试验。产烟特性等级按GB8624规定进行。燃烧滴落物/微粒等级按GB8624规定进行。烟气毒性等级按GB8624规定进行。6检验规则6.1 检验类别和项目6.1.1 组批：同一规格的产品数量不超过2000/为一批。6.1.2 产品检验分为型式检验和出厂检验。6.1.3出厂检验和型式检验项目见表5。表5出厂检验和型式检验项目项目出厂检验型式检验尺寸允许偏差外观表观密度压缩强度-导热系数-垂直于板面方向的抗拉强度-水蒸气透过系数-吸水率一尺寸稳定性熔结性氧指数燃烧分级-产烟特性等级一燃烧滴落物/微粒等级一烟气毒性等级-注：表中符号“J”标识需检测的项目；符号标识不需检测的项目6.1.4有下列情况之一时，应进行型式检验：a）正常生产后，原材料、工艺有较大改变时；b）正常生产时，每年至少检验一次；c）产品停产六个月以上，恢复生产时。6.2判定规则6.2.1出厂检验判定尺寸允许偏差及外观任取二十块进行检验，其中二块以上不合格时，该批为不合格品。物理机械性能从该批产品中随机取样，任何一项不合格时应重新从原批中双倍取样，对不合格项目进行复验，复验结果仍不合格时整批为不合格品。6.2.2型式检验判定从不小于50n合格品随机抽取满足实验要求样品量，按表4规定的方法进行测试，其结果应符合本标准规定。6.3标志、包装、运输和贮存6.3.1标志产品出厂时应附有产品合格证，并标明有产品名称、商标、企业名称、详细地址、规格、按本标准4.9条规定要求的标记。经认证的产品应使用认证标识。6.3.2包装可用塑料捆扎或塑料膜包装。每个包装单元上应有按木标准4.9条规定要求的标记。6.3.3运输和贮存在运输和贮存过程中严禁烟火，不可重压与锋利物品碰撞。产品放在干燥通风处贮存，远离火源，不宜露天长期暴晒，不能与化学药品接触。附录（资料性附录）起草单位和主要起草人本标准主要起草单位：北京康居认证中心有限公司、天津嘉泰伟业化工有限公司本标准参加起草单位：国家建筑防火产品安全质量监督检验中心、被动式低能耗建筑产业创新战略联盟、模塑聚苯板（EPS）联盟、天津格亚德材料科技有限公司、北京盛信鑫源新型建材有限公司、天津斯坦利新型材料有限公司、北鹏建材集团股份有限公司、绿建大地建设发展有限公司、华信九州节能科技（玉田）有限公司、河北润东聚苯检验检测有限公司本标准主要起草人：张小玲、刘佳、韩志才、窦振辉、郭平安、王永信、周洪涛、马伊硕、牛森、高庆、曹恒瑞、陈旭、赵洋、王祺、王汝佳、叶贤庆、黄永申、卢玉明、梁洪斌
