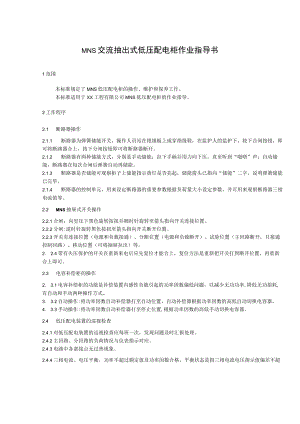

MNS交流抽出式低压配电柜作业指导书1范围本标准规定了MNS低压配电柜的操作、维护和保养工作。本标准适用于XX工程有限公司MNS低压配电柜的作业指导。2工作程序2.1 断路器操作2.1.1 断路器为弹簧储能开关，操作人员站在绝缘板上或穿绝缘鞋，在监护人的监护下，按下合闸按钮，即可将断路器合上，按下分闸按钮即可将断路器断开。2.1.2 断路器有两种储能方式，分别是手动储能：拉下手柄并用力向下压，直至听到“啪嗒”声；自动储能：断路器在每次合闸后弹簧自动再储能。2.1.3 断路器是否储能可观察柜子上储能指示黄灯是否亮起，储能箭头已指向“储能”二字，说明弹簧储能已完毕。2.1.4 断路器的控制单元，用来设定断路器的重要参数根据负荷量大小设定参数，并可用来观察断路器三相电流值等。2.2 MNS抽屉式开关操作2.2.1合闸：向里压下黑色旋转按扭并顺时针旋转至箭头指向开关连接位置。2.2.2分闸:逆时针旋转黑色按扭至箭头指向开关断开位置。2.2.3开关有连接位置（电源和负载接通）、分断位置（电源和负载断开）、试验位置（主回路断开，只接通控制回路）、移动位置（可将抽屉拉出）等。2. 2.4带有失压保护的开关在重新来电后应先复位才能合上，复位方法是重新把开关打到断开位置，再重新合上即可。2.3 电容补偿柜的操作2. 3.1电容补偿柜的功能是补偿装置内感性负载引起的功率因数偏低问题，以减少无功功率,降低无功损耗,有自动和手动两种操作方式。3. 3.2自动操作:将功率因数自动补偿器打至自动位置，自动补偿器根据功率因数的高低自动切换电容器。4. 3.3手动操作:将功率因数自动补偿器打至停止位置,根据功率因数的高低手动切换电容器。2.4 低压配电装置的巡视检查2.4.1对低压配电装置的巡视检查应每班一次，发现问题及时汇报处理。2.4.2主回路、分回路的负荷情况与仪表指示对应。2.4.3电路中各部接点无过热现象。2.4.4三相电流、电压平衡，功率不超过额定值及功率因数合格。平衡状态是指三相电流电压指示值偏差不超5%,功率因数应在0.9与1之间。2.4.5配电装置和低压电器内部无异声、异味。2.4.6防护罩不应松动，柜内、电缆沟内无积水，无潮气,干净清洁。2.4.7低压绝缘子无破裂和偏斜，母线固定牢固。2.4.8各接地线连接完好。2.4.9配电室的门窗完整，通风及环境温度、湿度漏足设备运行要求。2.4.10室内照明完好，维护通道畅通。3维护保养3.1 每年利用电气春检机会，在停电、验电并做好接地线等停电措施后对低压配电系统的设备进行维护保养：一一对低压配电柜内外的卫生进行彻底清扫一次；一一对抽屉开关的机械传动部分涂以润滑油，对触头表面涂凡士林；一对各部螺丝进行紧固，并检查触头表面是否清洁、光滑，以保证机构动作灵活准确；一一确认电气连接部分接触良好。3.2 低压配电装置的故障处理见表1。表1低压配电装置的故障处理现象原因处理接点过热1、接点螺栓松动：2、接点压力不够；3、接点有烧痕后接触不良；4、氧化层过厚。应先迅速减下次要负荷，控制温度上升，然后再停下有缺陷的设备进行检修,发现重大问题应及时汇报电气副主任。接触器有噪音1、铁芯接触面不平，有锈或有异物；2、铁芯位置未对齐；3、短路环损坏电源电压降低。更换为合适合格的接触器。3.3 遇到下列情况应立即切断电源：回路上有人触电；一接触器、断路器、热元件冒烟；一负荷电器或被拖动的设备严重故障；一一供配电线缆冒烟；一一低压电器内有放电声；灭弧罩损坏；一三相电源缺相、电流互感器二次断线。
