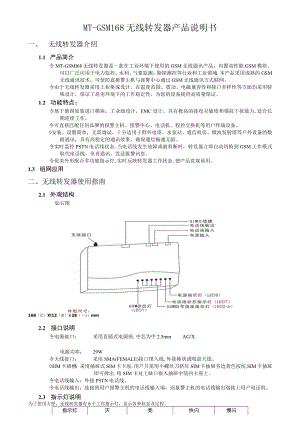

MT-GSM168无线转发器产品说明书一、无线转发器介绍1.1 产品简介令MT-GSMl68无线转发器是一款在工业环境下使用的GSM无线通讯产品，内置高性能GSM模块。可以广泛应用于电力监控，水利、气象监测，勘探测控等行业和工业领域；本产品采用成熟的GSM无线通讯技术，可使防盗报警主机与接警中心通过GSM无线通讯方式联网。令由于无线转发器采用工业集成设计，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您的设备提供高质量保证。1.2 功能特点：令基于德国原装进口模块，工业级设计，EMC设计，具有极高的接收灵敏度和强抗干扰能力,适合长期连续工作。令可直接匹配任何品牌的报警主机、接警中心、电话机、程控交换机等用户终端设备。安装、设置简单，无需调试，十分适用于野外电塔、水泵站、通信机房、微波发射塔等户外设备的数据通讯，具有高稳定的通讯效果，确保通信畅通无阻。令实时监控PSTN电话线状态,当电话线发生故障或被剪断时，转发器立即自动切换到GSM工作模式取代电话线，负责通讯、发送报警讯息。令优美外形配合多功能指示灯,实时反映转发器工作状态,使产品直观易用。1.3 组网应用二、无线转发器使用指南2.1 外观结构如右图168（长）Xl12（宽）×28（）mm2.2 接口说明令电源接口：采用直插式电源座,中芯为中2.5mmAG/X电源功率：29W令天线接口：采用SMA(FEMALE)接口馈入线,外接棒状或吸盘天线。SIM卡插槽：采用抽屉式SIM卡卡座,用户只需用小螺丝刀挤压SIM卡抽屉旁边黄色按纽,SIM卡抽屉即可弹出.将SIM卡对上缺口嵌入抽屉中装回卡座上。令电话线输入：外接PSTN电话线。令电话线输出：连接到用户报警主机的电话线输入端，而报警主机的电话线输出端接上用户电话机。2.3 指示灯说明为了使用方便，无线转发器有8个工作指示灯，显示各种状态及过程。指示灯灭亮快闪慢闪LEDlGSM模块关闭或睡眠GSM通话SIM卡出错或GSM无网络正常工作LED2-6无网络信号信号等级指示LED7电话线正常电话线故障LED8电源故障工作正常注：快闪，0.6S亮，0.6S灭慢闪，75ms亮，3S灭2.4 使用说明令正确安装后通上电源，待LED灯自检结束后，GSM状态灯慢闪，转发器已取得网络信号，可以正常工作。令第一次使用前，如用户的电话线为内线，同报警主机一样，转发器需先设置外线号码，详细设置参考功能设置说明。令在PSTN电话线正常情况下，用户拨打电话以及报警主机发送信息都通过PSTN传送，此时如打入转发器的SlM卡手机号码，转发器将不响应。令当PSTN电话线发生故障，转发器工作在GSM模式下，用户拨打电话如平时一样，无需特别设置，只需注意人手拨打电话号码时，数字之间时间间隔不能大于5秒，当大于5秒时GSM自动拨出电话号码。当PSTN电话线发生故障，转发器工作在GSM模式下，此时打入SIM卡手机号码，转发器将会响应如同一般手机接听一样使用，可对报警主机进行操作。令更换SlM卡前必需先把转发器断电，转发器断电前建议用户先关闭GSM模块。2.5 注意事项无线转发器的安装位置应尽可能远离发动机、冷却器、油箱等容易产生震动、高低温变化或易燃设备。令所有工作设备连接必须紧密接触，避免发生接触不良、短路等；天线放置应与电话线相距50MM以上，不能放在严重屏蔽和电磁干扰的环境中。令本产品如应用在接警中心上，接警中心该路只能为全格式，而不能用在专线格式上。令在使用GSM模块时，可能会对一些屏蔽性能不好的医用设备造成干扰，如助听器和心脏起搏器等。为了防止对飞机通信系统的干扰，飞机上严禁使用本产品。令为了取得最佳通讯效果，建议无线转发器与系列报警主机连机使用。2.6 功能设置说明：功能设置需借用电话机键盘设置，步骤为断开PSTN电话线，在GSM工作模式下电话机提机，直接键入功能代码，听到忙音后挂机，设置成功。1、设置外线号码：悌*网口口口#1外线号码说明：外线号码只支持最多三位“09”的数字。例：外线号码为9时，按“#*网9#"2、取消外线号码：悌3、关闭GSM模块：打开GSM模块：4、普通模式；#*61,专用模式；#*62后听到忙音三、技术参数工作电压DC12V±2V待机电流60mASIM卡工作电压+3.0V发射时平均电流200mA最大发射功率2W900MHz,lW1.8GHz工作温度-25C-55oC工作频率GSM9001800MHz湿度范围W95%非冷凝接收灵敏度<-102dBm外形尺寸168X112×28mm频率误差0.1ppm无线接口50SMA(FEMALE)免责声明请不要自行拆卸本机外壳，否则会失去保修的权利。由于产品的版本升级或其它原因，造成文档变更，恕不另行通知，鉴于本产品运行的蜂窝系统由笫式运营商提供，因此本公司对该系统的操作，可用性、覆盖范围、服务或服务范围不承担任何贡任“
