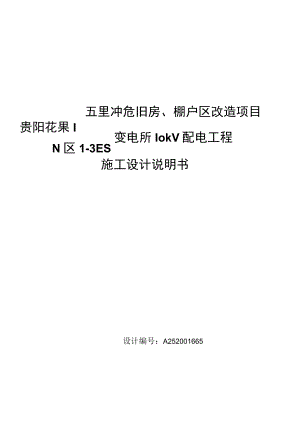

贵阳花果I五里冲危旧房、棚户区改造项目N区1-3ES变电所IokV配电工程施工设计说明书设计编号：A252001665批准：审核：校核：编制：一 .施工设计编制依据本次施工设计方案是受用户委托，按用户提出的现今用电负荷和远景发展情况及国家有关规程、规范和标准进行编制设计。执行的技术依据：1 .针对本期项目的建筑电气安装施工设计方案；2 .110千伏及以下配电网规划指导原则及110千伏及以下配电网现有典型接线方式，中国南方电网有限责任公司发布实施；3 .城市电力规划规范，国家质量技术监督局及中华人民共和国建设部联合发布，GB50293-1999；4 .城市电力网规划设计导则，中华人民共和国能源部(1993)228号，1993年3月；5 .低电压配电设计规范GB50054-1995；6 .供配电系统设计规范GB50052-1995；7 .城市配电网规划设计规范GB50613-2010；8 .中国南方电网城市配电网技术导则，中国南方电网有限责任公司于2006年6月发布实施；9 .中国南方电网10千伏及以下业扩受电工程技术导则(试行)及中国南方电网10千伏及以下业扩受电工程典型设计图集；10 .10千伏用电客户电能计量装置典型设计；11 .业主确认后并提供的贵阳花果园N区建筑电气施工图.二 .施工设计编制范围本次施工设计方案围绕贵阳花果园五里冲危旧房、棚户区改造项目N区1-3ES变电所展开，用于指导承建方按照有关规程、规范和标准对变电所进行采购、建设及安装。三 .施工设计编制内容3.L项目建筑方案概述贵阳花果园五里冲危旧房、棚户区改造项目N区位于整个项目核心区域，毗邻标志性建筑物“双子塔”；位于遵义中路和延安南路交界处。花果园N区贵阳街项目总建筑面积约89.9万平米，其中地上建筑面积约57.6万平米，地下约32.3万平米。地上建筑主要包括：1#楼共9层，主要功能为IT层商业，8-9层花园酒店；2#楼共8层，主要功能包括1300座大剧场，450座小剧场，350座音乐演奏厅；3#楼共4层，主要功能为汽车展览馆；4#楼共4层，主要功能为商业；5#楼共5层，主要功能为商业；6#楼共5层，主要功能为商业；7#楼共5层，主要功能为商业；8#楼共8层，主要功能为图书馆；9#、12#、13#为一栋楼，其中9#楼共7层，为裙房部分，主要功能为商业，12#楼共62层，主要功能为办公，13号楼共15层，主要功能为四星级酒店；11#楼共69层，主要功能为-1-53层办公，50-70层五星级酒店；地下室共5层，主要功能为地下商业、设备用房、机动车库。11#楼和12#楼为超高层建筑。本此设计供电对象为N区1#楼商业冷冻站。3.2.项目供电方案概述贵阳花果园五里冲危旧房、棚户区改造项目N区10千伏供电方案采用两级组网原则；第一级组网采用全自动化环网柜及VSR3自动化开关柜形成环型供电网络进行10千伏电源的一次分配，第二级组网采用次级开关柜或环网柜进行10千伏电源的二次分配。其中针对贵阳花果园五里冲危旧房、棚户区改造项目N区的低区用电负荷一级组网方式采用“4（电源）x4（联络）”多分段多联络环型网络供电方式，其上级电源点分别为110千伏太慈变及220千伏五里变。图3.2.1“4（电源）x4（联络）”多分段多联络接线示意图3.3.市电配电变压器供电方案3.3.L上级电源点该变电所为IOkV双电源接入方案；其终期上级电源为110千伏太慈变，一级组网接入点为XIVl-IK户内环网柜和XIV3-1K户内环网柜。由于上级电网建设滞后于项目建设交房周期，故根据贵阳供电局发筑供函2015316号意见，2016年采用临时供电方案由IlO千伏太慈变出线一回先引接至XHI3TK户内环网柜,该回线路暂命名为“太新14回（I母005间隔）”，再从XIII3TK户内环网柜出线辐射至XIvlTK户内环网柜后对1-2ES变电所供电。3.3.2.供电范围1-2ES变电所供电范围为N区1#楼商业冷冻负荷。3.3.3.负荷分析针对贵阳花果园五里冲危旧房、棚户区改造项目1#楼商业冷冻负荷，采用2x100OkVA配电变压器供电；针对该两台IoOOkVA配电变压器分别设置一套30OkVar低压电容补偿装置，。具体负荷计算及变压器的供电范围详见负荷计算书。3.3.4.配电一次方案该变电所作为末端变电所，其IOkV系统采用单母线分段接线方式，0.4kV系统均采用单母线接线带低压联络方式；3.3.4.配电二次方案IOkV系统开关柜进线采用真空断路器，配置定时限过流保护及速断保护；出线采用真空断路器，配置定时限过流保护、速断保护、接地保护及温度保护；进线高压柜及分段高压柜均配置备自投装置，根据运行方式启用分段备自投，正常运行方式下，1OkV分段开关断开。0.4kV系统低压进线开关和低压联络开关设置可靠电气闭锁，三个开关只能同时闭合两个。3.3.5.高低压设备选型IokV系统开关柜采用KYN金属铠装移开式中置开关柜；0.4kV系统配电柜采用GCK低压抽出式开关柜；配电变压器采用SCBlI环氧树脂浇注低损耗干式电力变压器；低压电容补偿装置采用一体式干式智能补偿单元；直流电源系统采用36AH壁挂式直流电源;3.3.6.计量方案依据该变电所供电负荷类型一商业负荷，采用“高供高计”计量方式，在IOkV高压计量柜装设专用的多功能电能计量表计作为集中商业负荷用电计量，计非居照明电价；该计量装置分别安装于高压开关柜GPO2柜和GP07柜，电流互感器均为100/5A0.2S级，电压互感器为10/0.IkV0.2级，表计为100VI(IO)A三相三线有功、无功一体式电能计量装置。3.3.7,土建方案贵阳花果园五里冲危旧房、棚户区改造项目N区1-3ES变电所设置于N区1#楼负三层，该变电所为建筑物内室内变电所。3.3.8.接地方案针对本工程配电系统采用TN-C-S接地方案即系统中一部分线路N线和PE线共用；低压配电柜中独立N线及PE线通过共同的接地下引线与建筑物内接地主筋连接。根据电气装置安装工程接地装置施工及验收规范GB50169-2006，配电变压器等电气装置安装在由其供电的建筑物内的配电室时，其接地装置应与建筑物基础钢筋等相连，并用水平接地引线50×5镀锌扁钢不少于两点引入配电室环接，所有设备外壳构架预埋件按要求应有两点以上与主接地网连接；接地引线采用50X5镀锌扁钢，接地电阻应不大于4欧，若达不到要求应另设接地网。具体接地网敷设与安装参考贵阳花果园五里冲危旧房、棚户区改造项目10千伏变配电所室内接地网详图。3.4.典型设计方案对比IOkV部分：参照中国南方电网公司10千伏及以下业扩受电工程典型设计图集CSGTOYK-GP-13方案，与典型设计无差异。0.4kV部分：参照中国南方电网公司10千伏及以下业扩受电工程典型设计图集CSGTOYK-GP-24/25方案，与典型设计无差异。土建及安装部分：变电所土建安装方案参照中国南方电网公司10千伏及以下业扩受电工程典型设计(试行)图2-5-2高压断路器柜(KYN)土建基础图(CSG-10YK-AZ-02)、图2-5-10带外壳干式变压器电气立面布置图（CSGTOYK-AZ-10）、图2-5-12低压柜土建基础图（位于首层，无负层）（CSG-10YK-AZ-12）,典型设计方案适用于变电所选址较为理想，无相应结构柱及顶梁空间，采用柜前二次电缆沟，柜后一次电缆沟；因实际变电所选址多为结构较为复杂的空间，受结构柱及梁高等多重因素影响，本工程土建方案采用柜底沟及柜前一、二次电缆沟（其中设置电缆支架敷设10千伏电缆）。变电所土建安装方案在空间布置上满足中国南方电网公司10千伏及以下业扩受电工程典型设计（试行）及国家相应规范规程所要求的净距及净高。3.4.应急电源方案该变电所供电负荷无保安负荷，不考虑应急电源。序号用电名称设备容量KxCOStg计算负荷回路编号PXkW)Pj(kW)Q(kVR)S(kVA)I(A)1#楼商业冷冻站离心式冷水机组14071.000.800.75407.00305.25508.757731#楼商业冷冻站冷却水循环水泵2021.000.800.75202.00151.50252.503841#楼商业冷冻站冷冻水循环水泵1401.000.800.75140.00105.00175.00266小计7491.000.800.75749.00561.75936.251423总计7491.000.800.75749.00561.75936.251423无功补偿后(300)0.940.35749.00261.75793.421206变压器设置TM(1-3ES)-1=1000.00负荷率：0.791#楼商业冷冻站离心式冷水机组24071.000.800.75407.00305.25508.757731#楼商业冷冻站螺杆式冷水机组2241.000.800.75224.00168.00280.004251#楼商业冷冻站冷却塔281.000.800.7528.0021.0035.0053小计6591.000.800.75659.00494.25823.751252总计6591.000.800.75659.00494.25823.751252无功补偿后(300)0.960.29659.00194.25687.031044变压器设置TM(l-3ES)-2=1000.00负荷率：0.69
