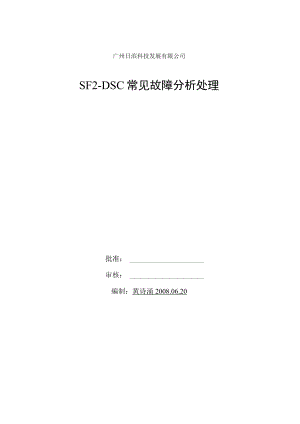

广州日滨科技发展有限公司SF2-DSC常见故障分析处理批准：审核：编制：黄诗涌2008.06.20常见故障分析处理本同步门机的故障类型分为三类，共16种。发生故障时，用户可通过查阅故障记忆功能码(F200F215)了解相关故障码及发生故障时的变频器参数。用户可按下表提供的解决方法检查和排除常见故障。必要时可向销售商寻求服务。表1：常见故障查询表故障类型故障代码故障名称可能的故障原因处理方法第类EOOl加速过电流(1)加速时间过短(2)外部接线错误(3)旋转编码器接线错误(1)延长加速时间(2)按正确方法接线(3)按正确方法接编码器E002减速过电流减速时间过短延长减速时间E003恒速过电流负载发生突变或异常调整PI参数或检查负载是否正常E004加速过电压(1)输入电压异常(2)Pl参数设置不当(3)负载惯性太大(1)检查输入电压(2)调整Pl参数(3)外接制动电阻E005减速过电压(1)减速时间过短(2)输入电压异常(3)Pl参数设置不当(1)延长减速时间(2)检查输入电压(3)调整Pl参数E006恒速过电压输入电压异常检查输入电压E007母线欠电压输入电压异常检查输入电压E008输出侧缺相变频器三相输出断线、缺相或三相严重不平衡检查变频器输出配线或负载对称性第类E031功率模块保护输出短路检查输出回路E033电机过载(1)负载过大(2)编码器异常(1)检查负载是否正常(2)检查编码器信号及连接E034EEPROM异常写EEPROM错误或芯片损坏寻求服务E035编码器断线检测保护(1)编码器断线(2)编码器信号采集异常(I)检查编码器接线(2)寻求服务第类E051门宽自学习出错极限开关安装位置异常检查极限开关的安装E052皮带打滑皮带老化或张力不够更换皮带或增大张紧力E053极限开关故障(1)极限开关损坏(2)接线不善或错误(1)更换极限开关(2)检查接线E054电机速度异常磁极角错误检查磁极角是否正确
