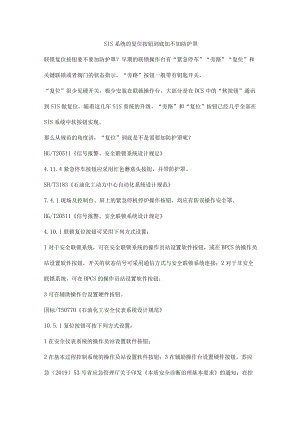

SIS系统的复位按钮到底加不加防护罩.docx
SIS系统的复位按钮到底加不加防护罩联锁复位按钮要不要加防护罩？早期的联锁操作台有“紧急停车”“旁路”“复位”和关键联锁或者阀门的状态指示，“旁路”按钮一般带有钥匙开关，“复位”很少见硬开关，极少安装在联锁操作台，大部分是在DCS中的“软按钮”通讯到SIS做复位。随着这几年SlS系统的升级，“旁路”和“复位”按钮已经几乎全部在SIS系统中软按钮实现。那么从规范的角度讲，“复位”到底是不是需要加防护罩呢？HG/T20511信号报警、安全联锁系统设计规定4.11.4紧急停车按钮应采用红色蘑菇头按钮，并带防护罩。SH/T3183石油化工动力中心自动化系统设计规范7.4.1现场及控制台、屏上的紧急停机停炉操作按钮，均应有防误操作安全罩。HG/T20511信号报警、安全联锁系统设计规定4.10.1联锁复位按钮可采用下列方式设置：1对于安全联锁系统，可在安全联锁系统的操作员站设置软件按钮，或在BPCS的操作员站设置软件按钮，开关的状态信号可采用通信方式与安全联锁系统连接；2对于非安全联锁系统，可在BPCS的操作员站设置软件按钮；3可在辅助操作台设置硬件按钮。国标/T50770石油化工安全仪表系统设计规范10.5.1复位按钮可按下列方式设置：1在安全仪表系统的操作员站设置软件按钮；2在基本过程控制系统的操作员站设置软件按钮；3在辅助操作台设置硬件按钮。苏应急（2019）53号省应急管理厅关于印发本质安全诊断治理基本要求的通知：在控制室应设紧急停车按纽和宜在反应釜现场设就地紧急停车按纽。控制系统紧急停车按钮和重要的复位、报警等功能按钮应在辅操台上设置硬按钮，就地紧急停车按钮宜分区域集中设置在操作人员易于接近的地点。HG/T20511信号报警、安全联锁系统设计规定4.L5复位一般采用操作员手动动作实现，不采用自动复位，因为自动复位启动过程时可能产生潜在的危险。当安全联锁系统执行多个动作，联锁复位执行时各最终元件也应保持在安全状态，再根据工艺操作手册分步启动最终元件。讲了这么多规范，“紧急停车”按钮是要求有防护罩的，但是没有一个规范要求“复位”按钮带防护罩。联锁复位大部分是在SIS系统中用软按钮实现的，只有极少数，如苏应急（2019）53号省应急管理厅关于印发本质安全诊断治理基本要求的通知中提到的关键复位按钮是硬按钮，为什么关键复位需要硬按钮呢,就是防止在极端状态下（SIS操作站坏或者通讯故障），一些关键阀门无法复位。那么“复位”到底需不需要加防护罩呢，很明确的说：不需要。原因如下：1、在正常状态下（未达到联锁动作条件），按下复位按钮，联锁不发生任何变化。人员误碰，也不会触发联锁动作。2、复位按钮是联锁已经动作，如储罐液位高联锁关闭进料阀，只有当储罐液位高,联锁关闭阀门，且只有在液位恢复到正常状态时，“复位”按钮才能起作用。如果联锁动作后，联锁条件不恢复到正常状态，即使按“复位”也没有任何作用。以燃料气压力低切断燃料气阀为例：联锁逻辑图所示，联锁复位都采用RS触发器逻辑来实现，当S为1时（测量参数正常，联锁未启动），复位按钮无效，也就是说，只要联锁未启动，复位按钮你怎么按它都没有任何作用；只有当燃料气压力三取二低低时，S为0,联锁启动，此时按复位按钮，切断阀任然没有任何变化。也就是说即使联锁动作了，切断阀已经切断了，只要前面测量传感器的参数不恢复到正常值，复位按钮依然无效；只有当前面联锁条件恢复正常（燃料气压力恢复，S变为1时），此时按复位按钮，切断阀打开。RSOOQ1（不变）0111OO111（不允许）从联锁逻辑关系已经说的很清楚了，复位按钮在正常生产过程中，即使按下，也不会有任何联锁逻辑变化，对生产和安全无任何影响，加防护罩何用。强制给复位按钮加防护罩，无害但也无用。另外说一下，“紧急停车”按钮一定要加防护罩吗？也不一定，并不是所有的紧急停车按钮就必须加防护罩，比如人员现场操作的包装机械设备、转动设备，当有紧急情况，比如人员衣服或者头发或者整个人员卷入设备（这种视频屡见不鲜）,紧急停车按钮加防护罩好还是不加的好。
