SPQ200-50 水力喷射器检修工艺规程.docx

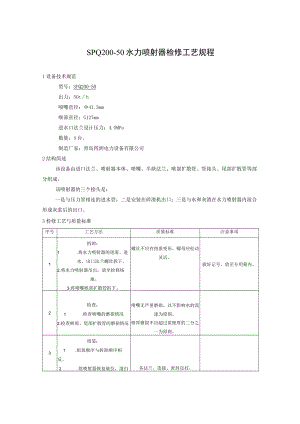

SPQ200-50水力喷射器检修工艺规程1设备技术规范型号：SPQ200-50出力：5Oth喷嘴直径：41.3mm喉部直径：G127mm进水口法兰设计压力：4.OMPa数量：4台。制造厂家：青岛四洲电力设备有限公司2结构简述该设备由进口法兰、喷射器本体、喷嘴、半缺法兰、喉部扩散管、管接头、尾部扩散管等部分组成。该喷射器的三个接头是：一是与压力管相连的进水管；二是安装在碎渣机出口；三是与水和灰渣在水力喷射器内混合形成灰浆后的出口。3检修工艺与质量标准序号工艺方法质量标准注意事项1拆卸：1 .将水力喷射器的进渣、进水、出口法兰螺丝拆下。2 .将水力喷射器吊出，放至检修场地。3 .将喷嘴喉部扩散管拆下。螺丝不应有扭曲变形，螺母应松动灵活。做好记号，放至专用箱内。2检查：1 .检查喷嘴的磨损情况2 .检查喉部、尾部扩散管的磨损情况喷嘴无严重磨损，以不影响水的流速为原则。壁厚磨损不应超过原壁厚的二分之一为原则。3组装：1 .组装顺序与拆卸顺序相反。2 .将喷射器恢复就位，清扫现场，检修完毕。各法兰、连接、密封良好。
