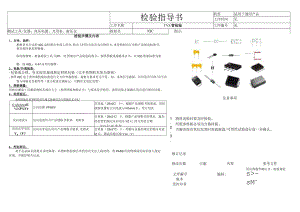

TVS 管检验指导书.docx

检验指导书机型适用于通用产品工序时间无工序名称TVS管检验工序编号无测试工具/仪器：高压电源、万用表、耐压仪检验员IQC图示：1、对单、抽样;检验步骤及内容根据货仓开出的IQC品检报告单或上料单,核对上料供方是否为合格供方,再查找相应订单和产品制造标准书,核实相应机型和数量。取待检物料，准备检验工具/仪，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL：0.4/1.0均匀抽样。2、包装/外观检查:-包装成合理，有无按常规或指定材料包装（以不伤物料本体为原则）,参照IQC电子类外观检验标准进行全方位外观检验，观察与要求有无不符，如：本体有无破损、丝印是否可辨/印字内容与样板是否相符等（重点检查安规标记、引脚有无氧化发黑）3、规格测量：用相应测量工具测量物料各部位大小（参照样板和确认书）与要求是否相符，需要试装才能确认的应进行相应试装。4、材质验证：注意事项5.:jE½PVf正向压降VFW5V在常温（25±3C）卜，根据产品规格书的要求，用恒流源设置好正向电流IF=IOomA后，用万用表反向电流h反向电流符合产品规格书要求，见附表在常温（25±3C）下，根据产品规格书的要求，施加防雷管的规定反向电压VZ后,用万用表行测甘右点!由'席Tr反向击穿电压Vb（V）反向击穿电压符合产品规格书要求,见附表在常温（25±3*C）下，用耐压仪施加规定的稳压电流IZ后，测试其稳压值Vbh（V）参照样板时来料材质讲行相关验酒昂否与样板有无不幻6、判定阂识：将不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识放入指定区域，并做好相关记录。1、2、3、物料送检时要及时检验。所照参样板必须为合格样板。引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。修订记录修改次数日期内容参考文件文件编号版本受控卬章编制:供应商器件确认书、检验规范s>sM-
