UA故障追踪（52-71）.docx

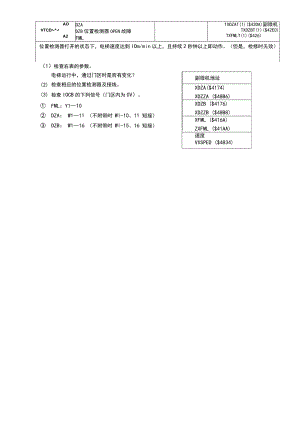

AOVTCDz-zA2DZADZB位置检测器OPEN故障FMLTXDZAT(1)($42DA)副微机TXDZBT(1)($42E0)TXFMLT(1)($426)位置检测器打开的状态下，电梯速度达到IOm/min以上，且持续2秒钟以上即动作。（但是，检修时无效）电梯运行中，通过门区时是否有变化？(2)检查相应的位置检测器及接线。(3)检查IOCB的下列信号（门区内为0V）。FML：Y110DZA： W111 （不附带时 Wl-10、11 短接）DZB： W116 （不附带时 Wl-15、16 短接）副微机地址XDZA($4174)XDZZA ($48B6)XDZB ($4176)XDZZB ($48B8)XFML ($416A)ZXFML ($41AA)速度VXSPED ($4834)（1）检查右表的参数。*A4对方微机死机WDT动作6次以上主微机RMRETRF(1)($7400副微机RMRETRF(1)($7400WDT的动作次数，超过6次以上即动作。(1)检查MPU的MWDT,S-WDT,MHALT,S-HALToWDT正常时亮灯，HALT正常时熄灯。ZTCD=A4时，根据副微机的地址（$7220$7222）的参数所示地址记录11个字。VTCD=A4时，根据主微机的地址参数按上述第（2）点记录。(2)(3)vtcdA5电机过载副微机TOVLOAD($5694)计算电机上力矩指定数值平方的平均值，分别以30秒，1分，2分，15分为单位检查过载情况(副微机侧)。(1)使电梯运行，检查电机的电流、速度等是否有异常，电磁式制动器是否拖闸、打滑。(2)确认故障发生时建筑物内部的情况。(3)确认副微机$5694的数据。b=1参数($607E)检查(=$DC)oT力矩(%)(30SECRMS)($607E)b1=1参数($6080)检查(BB4)。T力矩(%)(1MINRMS)($6080)b2=1参数($6082)检查(=$78)oT力矩(%)(15MINRMS)($6082)b3=1参数($6084)检查(=$96)oT力矩(%)(2MINRMS)($6084)(4)进行与VTCD62(5)项同样的检查。vtcdA7自救运行多发副微机T99EE($566E)电梯在门区以外停止，检查高、低速下故障停梯时的自救运行发生次数，发生6次以上即动作。(1)利用MoDE-2的记录或者TCD分析电梯停在门区外的原因。特别是要检查40G、40D的振动，停电，FMLxDZAxDZB感应器ULS、DLS、SDSoZTCDBO群控梯之间通信异常主微机T43P($4744)用CIP系列在管理屏和DSK检查对方电梯的通信异常。(1)检查群控与各梯间的通信线(CIP)；检查对方电梯和通信线(DSK)o(2)检查群控与各梯间的通信回路电源(CIP);检查与对方梯间的通信回路电源(DSK)o(3)检查下面的回路。ztcdB2待机系微机异常主微机TBMICN($43CC)检查群控待机系微机的WDT信号，WDT熄灭时动作。(1)确认群控柜内MPU板上的WDT亮灯情况(运行系和待机系共两个)。(2)检查群控柜的电源。(3)检查待机系电路板的连接情况。ztcdB3运行系微机异常主微机TAMICN($43CA)群控微机(S440CA)检查群控运行系微机的WDT信号，WDT熄灭时动作。(1)确认群控柜内电子板IBGMPU上的WDT亮灯情况。(2)检查群控柜的电源。(3)确认群控微机的WDT、HALT、UPG各LED的亮灯情况。WDT,UPGT正常时亮灯HALTT正常时熄灯ztcdB4共用厅外召唤回路异常主微机TM97H($4732)群控微机M97H($440CE)Sk&DSKM97HX($624E)检测SCL输入层站按钮回路的I/O传输通信异常时动作。检测层站按钮电源回路异常时动作。(1) CIP时。检测SCL输入层站按钮回路的I/O传输通信异常时动作。LTNOKF($44600)M97H($440CE)异常时'$0'(2) SK和DSK(并联)时。X97H($4230M97HX($624E)(通信)M97H($43CE)TM97H($4732)WLCTRX2T(16).7($01B0)IWLCTRX2T(31).7($018F)&ZX97T($0000)Z97H($4734)T97CDT($49E4)LM97H>*T97CDT(1Lz<TM97H1I43CEd49E647321X97HI.M97HX1423C1624E1WLCTRX2T(16).7,01BOI(16byte)WLCTRX2T(31).711ZX97T,Z97H018F'4428,4734ztcdB5群管理微机死行主微机TM97($4730)检查CIP系列中与群控柜的通信异常。ZTCD=BO(与群一号机SCL通信异常相同)ztcdB6单台电梯层站按钮回路异常TZ97H($473A)全层站终端和号机微机之间的通信中断时动作。(1)确认以下数据。WLCTRX2T(16).701BO(16byte)WLCTRX2T(31).7ZX97T.lZ97H01BFZ97H44281Z97CDT(1X4734TZ97H4734J49E6473A注)WLCTRX2T(16)(31)的bit15全部OFF时为异常。(2)根据原理图检查电源。ztcdC2FML位置检测器OFF故障副微机TXFMLN($569A)FML位置检测器在开门区内检测出是ON状态(1)确认下列数据。VXDZAllXFMLyP102PnZA10HV10ST(1)/TXFMLN4074,lVXDZB,1416A才T5060ll4000l,4238569A4076”(2)检查各层站间的运行。XFML($416A),VXDZA($4074),VXDZB($4076)(3)确认位置检测器接线和隔磁板。对方微机WDT动作主微机RMRETRF($740A)副微机RMRETRF($740A)有WDT动作的历史记录时动作。(1)参照ZTCD=A4、VTCD=A4的检查项目。ztcdC5正常情况下97N触点OFF主微机TX97NT(1)($4A28)正常时，当97N和97M触点同时为OFF状态，且持续10秒就动作。(1)检查下列地址的数据。主微机TX97T：ON($4428),X97N：OFF($4248)及X97M($424A)：OFF时动作。(2)检查97N,N触点；97M,M触点。(3)检查上述配线。ztcdC6ALP运行异常(钢丝绳式)主微机TALPER($5E80)X97UH($422A)在4分钟内不能完成ALP运行，或者在ALP运行中因发生故障，ALP柜的#97UHRy继电器吸合并保持，恢复电源后检测#97UHRy继电器仍吸合。(1)检查#97UHRy继电器是否吸合。(2)根据MODE-2的记录，存在$C6以外的故障代码时，应进行其它项目的故障检查。(3)检查ALP柜蓄电池电压、比重(参照施工维修保养资料9911)。(4)切断再合上ALP柜的DC-SoURCE闸刀开关，复位#97UH,用TEST按钮进行ALP运行，检查ALP能否运行、在Dr开门区能否停止。ztcdC7开门锁死或关门锁死主微机T103($516E)(1)检查下列地址的数据主微机TlOITC($5760)关门锁死发生次数。(2)检查CLS、GSxDSvOLS的调整值。(3)检查开关门情况(地坎槽等)。(4)检查门机电源的连接。(5)检查门机、绳轮等回转轮有无卡住等。(6)确认皮带拉力。vtcdC7过电压发生50次以上副微机TXOVCE(0)($5680过电压检出的次数在计数器中超50次时动作。(1)按VTCD：51,96进行检查。vtcdCA霍尔CT异常副微机THCTERR($580C)电梯停止、抑制中，霍尔CT输出在25OmV以上时动作。(1)按VTCD99进行检查。VTCDDOSH微机WDT动作副微机TXSMDNF($5812)SH微机有WDT动作历史记录时动作。(1)按VTCD38、54进行检查。ztcdD8门机开关异常主微机TDRTB12($4F26)检出OLS、CLS同时切断。另检出CLS或OLS没有切断状态，关闭指令持续15s。(在开闭端门受阻时也会动作。)检查方法(1)确认OLS、CLS的各开关的调整、动作、接触电阻、接口、溶着(2)用手持微机确认以下的门机数据XOLS($FC29)、XCLS($FC28)、XCDS($FC2A)各信号的动作。对应(1)修改各开关配线、再调整。(2)更换各开关。(3)更换UA-CMI°OZTCDDB霍尔CT异常检出主微机TDRTB13($4F28)故障检测方法(下列地址表示门微机的地址)(1)抑制中的层站CT输出超过25OmV时动作。(2)转矩指令值($FCDO)在超出50%($1000)以上时,霍尔CT输出IU($FD80),IV($FD82)都在100mV以下时动作(门运行受阻时也会动作)。(3)在开关门极限位置(OLS或CLS动作),门电动机电流($FDCA)为电流指令($FEDC)的1.5倍以上时动作。检查方法(1)用手持微机确认霍尔CT的偏置数据SCTCMPU($200048)V在ISCTCMPUl>$30时动作。($3FF=15A)(2)确认±15V电源。对应更换UA-CMI。ZTCDD9门区外102#指令异常主微机TDRTB14($4F2A)故障检测方法(下列地址表示门微机的地址)(1)主微机在门抑制中，输出开门指令时动作(TX102T(2)($FFFE3C)o(2)同时输出了开、关门指令时动作(TXlOIT(2)($FFFE3D)o(3)在开门或关门运行中，置停止开关为0N,但都无开门或关门指令发出时动作。TX101T(2)($FFFE3D)检查方法用主微机、门微机地址的资料确认下列信号。信号名主微机门微机备注门抑制ZDSUPQA($5A52)DZSUPQ($FFF714)ZDSUP开指令Z102A($4296)X102($FFF74C)X102关指令Z101A($4294)X101($FFF750)X101ztcdDOM、N接点同时ON主微机TX97MN($4738)97M(自发电)，97N(供电)同时ON为异常。(1)确认97M,97N的接点状态。ztcdD1监视屏通信故障主微机T97E($5706)(1)控制柜与监视屏之间的SCL传输在40ms×12次=48OmS以上连续中断时为异常。(2)检查控制柜KLN板FF插积是否接触不良。检查控制柜(KLN板FF插积)与监视屏微机(SVP-CON是否断线。检查KLN板的电源。(P5、GDxP15)检查监视屏微机(SVP-CON)的WDT有无亮灯。CA插积)之间的SCL传输ztcdD2监视屏和数错误主微机ERSUM($0B02)对监视屏ROM,以byte加法进行和数计算，对照检验ROM的数据，在发生和数错误时检出。(但，仅多重传输监视屏规格具备该功能)(1)检查下列数据。b3b3b1b1b1b1b9b8b7b6b5b4b3b2b1b103210$7420I×IIIIIIT''和数误差“1”发生SUM误差R0M-t1”(2)读取下列发生错误的ROM数据。和数故障发生位主微机ROMRAM内容b0$FlOOo8,A745C,E工号规格b1SF1000C,E7460,2b2$F03FF8,A7454,6OSb3$F03FFC,E7458,Ab4SF07FF8,A744C,E准OSb5SF07FFC,E7450,2b6$F0BFF8,A7444,6OS,SCLb7SFOBFFCrE7448,Ab8SF0FFF8,A743C,Eb9SFOFFFCfE7440,2b10$F14BF8,A7434,6工号插入程序编码b11$F14BFC,E7438,Ab12SF1FFF8,A742C,EZPARTb13$F1FFFCfE7430,2V正常时一致(3)检查SVP-CON的Dip.SW2的位(bit)1是否OFF。ztcdD7门规格数据异常主微机TDRTB11($4F24)门出入口宽度数据或写入数据开关在ON状态。检出内容(1)在E2PROM测量写入后的出入口宽度数据和实际出入口宽度数据的差在50mm以上时,发生门碰撞，所以输出故障排除的故障代码。(2)轿顶开关箱的ROM.SW开关或轿底电气箱内电子板UA-CMI上的DiPSW的0,1位是ON状态时，每次送电后自动进行出入口宽度数据的写入。因此在开、关特性上发生偏置，所以输出故障记录表的故障代码。对应(1)进行出入口宽度数据的写入。(2)在实施改写后将ROM.SW开关OFF。ZTCD=DC门规格写入未完主微机TDRTB15($4F2E)检出方法(1)出入口宽度数据未写入ETROM时，每次通电后门宽的数据都变化，有可能造成开、关特性不稳定，所以输出故障代码。(2)写入E?PR0M的测定出入口宽度数据和实际出入口宽度数据的差在50mm以上时，开、关特性低下，是造成门碰撞的主要原因。所以输出故障代码。检出方法(1)再实施写入。(根据下页的操作顺序)出入口宽数据写入门机ROM内应按照下列步骤将门出入口宽数据写入UA-CMI内的2PR0MoX下列作业未完成时，在主微机监视器上显示故障码DB。按门微机所测量的开门宽数据进行门的开关。X下列作业完成后，故障码DB显示消失。X门微机所测量的出入口宽数据（RAM内）与门微机的E2PR0M内出入口宽数据不同时，显示故障码DB。所以，应注意更换门机电子板（PCB）后必须重新写入门宽数据。X电梯安装完工及门吊挂调整或OLS、CLS位置调整后，都应重新写入门宽数据。写入步骤在轿顶进行检修运行，反复2次门开、闭。（测量出入口宽度）按下E-STOP开关，电梯停止。将UA-CMI的DlPSW1,2位同时ON2秒以上。（开始写入E2PR0M）2-3秒后写入终了。将UA-CMl的DlPSW1,2位OFF。派写入步骤贴在轿顶开关箱背面。UA-CMI以上作业完成。ztcdDD学习规格表和数误差主微机TGSUMER($3704)(1)学习为异'(2)本故开再清除)步骤用小:设定断开规格常。障发合上后主型计颐E87F400CMODEE83d800C再合表(副微机$E82200$E835AF)因误变更时，由于学习规格表资料不明确时生时，应确认下列情况：在副微机GCPDSUMV($E836FC)调整$8000,进行断电源；主：Gcpdsumz,副：GCPDSUMV都进行清除$e836fc$e836ff,另外，故障$DD应消失。算机或Carricom操作I-23-SET3E-SET)一场才-23-国>FC-ET)画上电源。ZtcdDE学习规格主微机TGDAYER($3702)(1)学习规格表(副微机$E82200$E835AF)接通电源时复制到主微机的同一地址上。无复制时为异常。(2)副微机的IGDAYV($F0F006)应为OOO7。(3)主微机的IGDAY($F12272)应为OoO7。(4)虽然(2)(3)项都是$0007,但是故障不消失时，MPU的ROM数据为异常，应与设计部联系。ZTCD=DF安装用层高测量许可规格ON主微机TIINTFE（$477A）工程用层高测定允许规格（$F12058的6bitON）ON时，记录其主来历。注意：本故障来历是工程用层高测量允许规格，在交梯前要OFF。（1）现场调整用规格。（在现场临时使用，移交给用户后,设定为$0000）。151413121110987654321Obit$F12058预改方式指示进行正常亮灯时设为'T'工程用层高测量允许时设为'T'后备运行切断时设为“1“（2）故障解除用手持微机将以上$F12058的数据设定为$0000。工程用层高测定方法轿厢在最下层待机。将电源OFF,在厅外用厅门匙开门后进入轿厢。在轿厢内操纵面板内的“正常一检修”键，设在正常侧0N。将电源ON,同时按着轿厢内的开、关门按钮ONl秒以上。在厅外按下最下层站UP按钮，（门关后，电梯将进行层高测定运行）此时，在层高测量模式中，层站UP按钮应答灯为闪亮。观查电梯位置显示，在电梯到达最上层前短接最下层指示器箱的ROM写入保护用DIPSWo电梯到达最上层30秒后，取消DIPSW的短接。确认层高测量终了时，电梯能应答呼叫，能高速运行，则表示层高测量已成功，另外，当层高测量失败时，不应答呼叫，所以当电源OFF-ON后，自动的低速DOWN运行，直到最下层的DLS动作。当电梯停止后，再次进行的操作进行层高测量。
