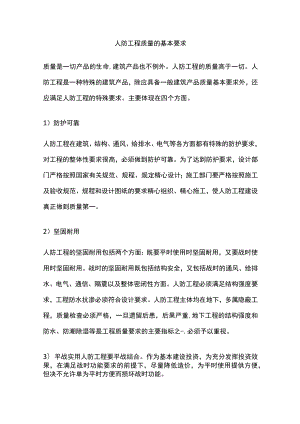

[全]人防工程质量的基本要求.docx

人防工程质量的基本要求质量是一切产品的生命,建筑产品也不例外。人防工程的质量高于一切。人防工程是一种特殊的建筑产品，除应具备一般建筑产品质量基本要求外，还应满足人防工程的特殊要求。主要体现在四个方面。1）防护可靠人防工程在建筑、结构、通风、给排水、电气等各方面都有特殊的防护要求，对工程的整体性要求很高，必须做到防护可靠。为了达到防护要求，设计部门严格按照国家有关规范、规程、规定精心设计；施工部门要严格按照施工及验收规范、规程和设计图纸的要求精心组织、精心施工，使人防工程建设真正做到质量第一。2）坚固耐用人防工程的坚固耐用包括两个方面：既要平时使用时坚固耐用，又要战时使用时坚固耐用。战时的坚固耐用既包括结构安全，又包括战时的通风、给排水、电气、通信、隔震以及整体密闭性方面。人防工程必须满足结构强度要求，工程防水抗渗必须符合设计要求。人防工程主体均在地下，多属隐蔽工程，质量检查必须严格，一旦遗留后患，后果严重,地下工程的结构强度和防水、防潮除湿等是工程质量要求的主要指标之-,必须予以重视。3）平战实用人防工程要平战结合。作为基本建设投资，为充分发挥投资效果，在满足战时功能要求的前提下，尽量降低造价，为平时使用提供方便，但决不允许单为平时方便而损坏战时功能。4）与环境协调人防工程必须与周围坏境协调一致。既是城市环境美观的要求，又是人防工程掩蔽性的需要。人防工程质量监督和施工依据1.法律法规主要有：中华人民共和国人民防空法、中华人民共和国建筑法、国务院建设工程质量管理条例以及地方政府出台的有关地方性法规2部门规章主要有国家人防办或国家有关部委颁发的人民防空工程建设管理规定、人民防空工程质量监督管理规定（国人防<2010>288号）、人民防空工程施工图设计文件审查办法、人民防空工程建设监理管理规定、人民防空工程战术技术要求、工程质量监督工作导则等有关文件。3.技术标准、规范和图集工程建设标准强制性条文(人防工程部分)、人民防空工程设计规范(GB50225-2005)、人民防空地下室设计规范(GB50038-2005)、人民防空工程防护功能平战转换设计标准(RFJI-98)、人民防空工程防护设备产品质量检验标准(RFJI02-2002)地下工程防水技术规范(GB50108-2008),人民防空工程施工及验收规范(GB50134-2004)、人民防空工程质量检验评定标准(RFJOI-2002)、防护设备试验测试与质量检测标准、FG01-05(2007)、FJ01-03(2007)、FK01-02(2007)、05SFJ10x09FS01.FDol-O2(2007)等专业性标准和规范。人防工程的基本常识1 .人防工程的定义人民防空工程是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护等而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室(中华人民共和国人民防空法)。2 ,人防工程的类别1)按建筑形式分类：单建式和附建式单建式指单独修建的人防工程，工程之上基本没有地面建筑(允许有少量口部房间)。附建式指主要建于地面建筑之下的人防工程(防空地下室：具有预定战时防护功能的地下室。在房屋中室内地平面低于室外地平面的高度超过该房间净高1/2的为地下室)。2）按战时功能分为五大类：指挥通信工程；医疗救护工程；防空专业队工程；人员掩蔽工程；配套工程（指战时的保障性人防工程，区域电站、供水站，人防物资库，人防汽车库，食品站；生产车间；人防交通干（支）道，警报站，核生化监测中心等）。3）人防工程组成：人防工程多建在地下且均有防护要求，因此它的各个组成部分各有特点。按作用分，可分解为围护结构、防护层、防护设备、建筑设备、建筑装修等；按有效空间的防护功能分，可分解为主体和口部；按有效空间的防毒能力分，可分解为密闭区（清洁区）和非密闭区（染毒区）。人防工程的基本术语介绍一些人防工程的常用术语1 防护门：能阻挡冲击波但不能阻挡毒剂通过的门。2 .防护密闭门：既能阻挡冲击波又能阻挡毒剂通过的门。3 .密闭门：能阻挡毒剂通过但不能阻挡冲击波通过的门。4 .门框墙：在门孔四周保障门扇就位并承受门扇传来的荷载的墙（包括与之相连的顶、底板部分）。5肪爆波活门：简称活门。装于通风口或排烟口处,在冲击波到来时能迅速自动关闭的防冲击波设备。6 .密闭阀门：保障通风系统密闭的阀门。包括手动式和手、电动两用式密闭阀门。7 .自动排气活门：靠阀门两侧空气压差作用自动启闭的具有抗冲击波余压功能的排风活门。能直接抗冲击波的称防爆超压排气活门。8 .防护密闭隔墙：既能抗御核爆冲击波和炸弹气浪作用，又能阻止毒剂通过的隔墙。9 .密闭隔墙：主要用于阻止毒剂通过的隔墙。10防冲击波闸门：防冲击波由管道到进入工程内部的闸门。IL平时：和平时期的简称。指国家或地区既无战争又无明显战争威胁的时期。12 .战时：战争时期的简称。指国家或地区自开始转入战争状态直至战争结束时期。13 .临战期：临战时期的简称。国家或地区自明确进入战前准备状态直至战争开始之前的时期。14 .冲击波：空气冲击波的简称。核爆炸在空气中形成的具有空气参数强间断面的纵波。15 .冲击波超压：冲击波压缩区内超过周围大气压的压力值。16 .地面超压：人防工程室外地面的冲击波超压峰值。17 .核爆动荷载：核爆炸产生的冲击波和土中压缩波对人防工程结构形成的动荷载。18 .主体：人防工程中，能满足预定的防护要求，并能体现其主要功能的部分。一般指最后一道密闭门（若无防毒要求时，指防护门）以内的部分。19 .口部：人防工程中主体与地表面的连接部分。一般包括出入口和进排风口的门外通道、竖井、扩散室、密闭通道、防毒通道、洗消间（简易洗消间）、滤毒室以及窗井等。20 .主要出入口：指战时主要出入口。战时空袭后，人员或车辆出入较有保障，使用较方便的出入口。21 .密闭通道：在出入口的防护密闭门与密闭门之间或两道密闭门之间靠密闭隔绝作用阻挡毒剂等侵入工程内部的空间。22 .防毒通道：具有通风换气条件，依靠超压排风阻挡毒剂侵入的密闭通道。在室外染毒情况下，允许人员由此通道出入。23 .简易洗消间：在防毒通道一侧设置的供染毒人员清除局部皮肤上或衣物上有害物的房间。24 .洗消间：在防毒通道一侧设置的供染毒人员通过并清除全身有害物的房间。通常由脱衣间、淋浴和检查穿衣间组成。25 密闭区：也称清洁区，人防工程中有集体防化功能的区域。26.非密闭区：也称染毒区，能抵御预定的核爆动荷载作用，但允许短时间轻微染毒的区域。应包括下列房间通道：1）扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间或简易洗消间；2）医疗救护工程的分类厅、急救室、抗休克室、诊疗室、污物间、厕所等；3）专业队装备掩蔽部、人防汽车库和电站发电机房等主体允许染毒的部分。27 .防护单元：在防护和内部设施方面均能自成体系的使用空间。28 .抗爆单元：为限制炸弹的爆炸波及碎片的破坏范围，在较大防护单元中用抗爆隔墙划分的使用空间。其防护和内部设施上不要求自成体系。29 .口部建筑（口部房）：为便于管理和防雨、防堵塞而在室外出入口通道敞开段上部建造的地面建筑。30 .防倒塌棚架：建造在出入口或风口敞开段上方，在预定冲击波或地面建筑倒塌荷载作用下不致坍塌，可使出入口或风口不被堵塞的建筑物。31 .室外出入口：通道的出地面段、敞开段（无顶盖段）位于防空地下室上部建筑投影范围以外的出入口。32 .单元间平时通行口：为满足平时使用需要，在防护单元隔墙上开设的供平时通行、战时封堵的孔口。33 .滤毒室：装有通风滤毒设备的专用房间。34 .扩散室：利用内部空间来消弱由通风口或排烟口进入的冲击波能量的房间。35 .建筑面积：工程各层及出入口（不包括采光井、防潮层及其保护墙）外边缘所包围的水平投影面积之和。（某层如有部分层高超过2.2m的楼层者，亦应计算建筑面积。）36 .结构面积：工程各层的墙、柱等结构所占水平面积之和。37.口部外通道面积：工程第一道防护门或防护密闭门以外的通道净面积。38 .口部面积：工程第一道防护门或防护密闭门以内、最后一道密闭门以外的通道和设备设施房间（含扩散室）的净面积。39 .辅助面积：工程最后一道密闭门（战时汽车库为防护密闭门）以内的生活设施、设备设施等辅助房间（如：厕所、风机房、泵房、水库（箱）以及楼梯间等）所占的净面积。40 .使用面积：工程第一道防护门或防护密闭门以内能提供人员使用、物资储存、车辆停放以及生;舌设施、设备设施使用的净面积。使用面积=建筑面积-结构面积-口部外通道面积。41 .掩蔽面积：工程最后一道密闭门（战时汽车库为防护密闭门）以内能提供人员使用、物资储存、车辆停放的净面积。人员掩蔽部工程之掩蔽面积亦称人员使用面积。掩蔽面积二建筑面积-结构面积-口部外通道面积-口部面积-辅助面积。人防工程质量方面的特殊要求及施工中应注意的问题1 .人防工程底板下面的垫层采用硅标号不应低于C15;2 .水平施工缝必须高出底板上表面500mm,而不是300mm;3 .平战转换的出入口、通风口处的封堵框一定要与工程主体同步施工,不允许遗漏；4 .防毒通道或密闭通道处应预埋设备专业的短管，应逐个检查，不准少埋，不准后凿；5 .外墙、临空墙、防护密闭隔墙、密闭隔墙处不允许使用带PVC套管的对拉螺杆；6 .拉结筋是人防工程双面配筋的钢筋硅板、墙体必须设置的，其间距500,呈梅花形布置，除设计图纸要求不设之外，不得随意漏放；7 .洗消间、防毒通道等染毒的地方，为便于洗消彻底，不应设突出墙面的踢脚、墙裙，墙面、顶面和地面要平整光滑；8 .密闭通道、防毒通道处不应粉刷；9 .止水钢板连接处应焊接牢固；人防工程结构特点人防工程结构既要满足作为上部建筑基础的要求，又要满足战时作为防护结构的要求。防空地下室常用梁板结构、板柱结构以及箱型结构等。底板、基础一般情况下，底板由平时工况控制配筋。在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在梁的主筋上面.底板中板梁式结构的梁筋与板筋的位置关系上排双向板筋均应从梁的主筋下方穿过。二.人防墙体人防墙体主要承受水平向的爆炸荷载作用，设计模型一般为单向板，下端固端，上端视顶板刚度来固端或简支。因人防墙体一般作为单独构件拿出来计算的，所以在进行结构设计时注意与周边构件的弯矩协调，加强了节点构造钢筋，以免因设计控制标准不一致而导致结构的局部先行破坏，失去整个防护建筑的作用，所以我们施工时多注意节点构造钢筋要求。三.人防顶板人防顶板是人防工程的重要受力构件，主要承受人防竖向荷载及提供必要的侧向刚度，人防地下室顶板一般采用梁板式和无梁楼盖两种结构形塔吊基础与筏板的连接:1 .在筏板的下面2 .作为筏板的一部分人防门的安装1.门扇安装应符合下列规定：1）门扇上下绞页受力均匀，门扇与门框贴合严密，门扇关闭后密封条压缩量均匀，严密不漏气；2）门扇启闭比较灵活，闭锁活动比较灵敏，门扇外表面标有闭锁开关方向；3）门扇的零部件齐全，无锈蚀，无损坏。人防工程给排水设计与施工说明：1 .给水系统在平时由城市自来水直接供水，在战时，当城市自来水管网破坏时，由贮水箱供水。城市自来水水源为无防护外水源。2 .排水系统均采用潜水排污泵提升排水，简易洗消间和地面洗消污水集水坑在空袭后，采用临时提升设备排水。3 .手摇泵供战时电源无保证条件下，人力供水或排除污水使用。4 .凡施工时应预留、预埋的管道、管件、埋件均应按技术要求随土建同时施工。5 .金属管道、管件、埋件及支吊架按设计要求进行防腐蚀处理。给排水给水系统：1 .防空地下室战时给水系统包括人员生活用水、人员饮用水、人员洗消和口部染毒区墙、地面冲洗用水。2 ,人员生活用水水箱间设电动给水泵装置，以满足战时人员生活和洗消用水水量和水压的需要。3 .战时人员生活和饮用水的供给不设管道系统，由人员直接在水箱间通过水嘴取用。4 .人员洗消为简易洗消，洗消水由贮水箱供给。排水系统：1 .战时卫生间设干式马桶。2 .洗消间设洗消污水集水坑，由战时临时设置的移动式潜污泵排出工程外。3 .进风口部的墙、地面洗消污水由设在进风竖井内的洗消污水集水坑收集；主要出入口部的墙、地面洗消污水由设在防护密闭门外通道内的洗消污水集水坑收集。洗消污水由临时设置的移动式潜污泵排出室外。平战功能转换:L贮水箱，给水泵平时不使用时，可暂不安装，应预留管道接口和固定设备的预埋件。临战前应在15d转换时限内施工完毕。2.防空地下室平时用水由室外市政管网直接供给。防爆地漏：有抗暴和防毒要求的部位所设置的地漏采用防爆地漏。一般在扩散室、滤毒室、除尘室、防毒通道口。预埋时注意地漏的标高，要求使用热镀锌管排水。若有覆土时注意集水坑四周的挡土墙，注意留设盖板槽。污水集水坑：一般靠近墙体，预埋三根穿线管人防工程暖通设计与施工L人防工程暖通专业的目的和意义人防工程暖通专业的任务主要侧重于通风和空气调节这两个方面，所谓通风，就是将室外新鲜空气送入室内，把室内污浊空气排出，以保持室内空气的新鲜成度。空气调节就是利用设备对空气进行净化、加热、加湿、冷却、干燥处理，使室内空气环境的温湿度、清洁度和气流速度控制在设定的范围内。1.1保证平时工程内人员的通风换气要求人防工程处于地下，一般没有外窗，平时与外界通风换气主要靠出入口和机械进排风设备，而人员在人防工程内生活如同在地面一样需要不间断呼吸，规范中规定的进风量标准高于地面建筑。为了保证人防工程的通风换气必须设置机械通风系统。1.2保证战时工程内人员的集体防护要求人防工程在战时遭受武器袭击的情况下，室外空气中将产生大量的有害尘埃、有毒生化气体，这些气体以气溶胶的形式悬浮在空气中，长时间不能消散。因此人防工程必须保证在室外空气染毒严重的情况下,通过防化尘埃、滤毒等专业设备,解决进气的滤毒、消除有害尘埃的问题。为了防止战时外界染毒空气沿各种缝隙和管道渗透进入工程内部，以及防止人员进出时带入染毒空气，在设计中采用控制进排风量的方法来保持工程内部超压，阻止室外染毒空气进入工程内部，实现对工程内人员的集体防护。2.人防工程通风方式2.1 人防工程通风方式介绍人防工程的通风按控制方式划分有平时通风、清洁式通风、滤毒式通风、隔绝式内循环通风四种通风方式。平时通风，是指在和平时期人防工程维护管理时的通风，可以采取自然通风和机械通风两种方式。如开启各出入口的防护门和防爆活门，使工程内部空气形成自然对流，还可以开启进排风机，使工程内部的空气按照设计流线进入和排出。从设备控制的角度来说，平时通风的特点是出入口的防护门和进排风通道内的防爆活门处于开启状态。清洁式通风，是指战时工程外的空气没有被武器袭击污染时采取的通风方式。此时，人员进驻工程，工程处于战备状态。进排风通道内的防爆活门处于关闭状态。滤毒式通风，是指战时工程外的空气被武器袭击污染时采取的通风方式。工程外部的空气需要经过除尘滤毒处理，通过人力或电力驱动的风机送入工程内部，用过的废气靠超压排风系统排出工程。隔绝式内循环通风，是指关闭工程所有与外界联系的孔口、门扇、阀门等防护密闭设备，利用工程内的空气维持人员的呼吸，开启回风口，启动送风机，使工程内的空气形成内循环。此时，人员不允许进出工程。2.2 人防工程通风方式转换(1)和平时期，人防工程在维护管理时使用平时通风方式。(2应战时使用人防工程时,人员进入工程后要关闭防护门和密闭门。在遭到武器袭击之前，应进行清洁式通风。(3)当接到空袭报警时，应关闭工程所有与外界联系的孔口、门扇、阀门等防护密闭设备，立即转入隔绝式防护。然后根据情况进行隔绝式内循环通风。(4)当遭到武器袭击时，应查明室外染毒情况，并确认工程内设置的除尘滤毒设备能过滤吸收室外的毒剂时，可转入滤毒式通风。(5)当查明室外染毒已经消失，应转入清洁式通风。说明：1 .进风系统：战时有进风竖井、防爆波活门和扩散室进风；平时由进风竖井、防护密闭门、密闭门、进风小室进风。2 .战时设清洁、滤毒、隔绝三种通风方式。进风系统由消波设施、油网滤尘器、过滤吸收器、进风机、手动密闭阀等防护通风设备组成。3 .排风系统：平日井E风由排风竖井、防护密闭门、密闭门、排风小室排风。战时清洁排风自防空地下室内部经两道手动密闭阀门通过扩散室、防爆波活门有排风竖井排至地面。滤毒式排风为超压排风，自第二防毒通道通过穿衣室、淋浴室、脱衣室、第一防毒通道、扩散室、防爆波活门排向地面。自我小结：L理解各个点的用途、设备的用途2,熟悉设计图纸、设计意图3 .做好前期预埋、预留（符合防护、安装要求）4 .做好后期安装（符合图纸设计、规范要求）通风前期预埋气密测量管：在防空地下室每个口部的防毒通道的防护密闭门门框墙、密闭门门框墙上设置DN50（热镀锌钢管）的气密测量管，管口有防护密闭措施，管中心距地宜为1.5米。（安装时注意到门边的距离，不要影响门的开启）口通风穿墙短管预埋时中心线应水平，密闭肋应垂直居中，应采取加固措施，接管一端出墙面IoCm供平时使用的风管，应在洞口四周预埋角铁框，以便临战封堵，角钢可采用L80mm×80mm×80mm,洞口四周应设置加强钢筋。现状情况（地方要求不同）：目前要求安装平时使用的设备，战时设备临战安装；所有预埋必须提前做好，规范和主管部门要求竣工验收前需有的要安装（如悬摆活门，防爆呼叫按钮，自动、超压排气活门等），个别部分的安装依单项工程图纸要求。安装要求：1.风管标高一致且符合图纸要求；2,风管制作尺寸、咬口、翻边、弯头三通弯曲半径符合要求；3 ,风管顺直，密封性好，不漏气，接缝不宜过大；4 .风管支吊架拉杆顺直、水平，牢固，间距参考08K132图集5 .设备接地安装到位，基座牢固，基础标高正确；6 .各设备调试后，运行完好；7 .通风管内气流方向、阀门启闭放向及开启度，应做标志，并应标示清晰、准确；8 .调节阀的安装，其方向与气流方向一致，手柄宜朝着便于操作的一方,所有部件应单独设立支吊架；9 .柔性接管安装：柔性接管长度适中，连接严密，不扭曲，不偏移。10 .所用材料、部件、设备必须符合规定，且有配件、设备的出厂检测报告、出厂检验合格证等质量证明文件；11 .所有设备做好防锈处理;人防工程电气设计与施工建筑电气基本知识1 .建筑电气的基本作用建筑电气以建筑为平台的建筑物内所有电气系统的总称。其服务于建筑;服务于建筑物内人们的工作、生活、学习、娱乐、安全等。2 .强电和弱点基本概念从电压等级上划分，强电一般是HOv以上，而弱电一般是60v以下。强电即是把电能引入建筑物，进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等；而弱电即是工程实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。强电系统主要包括建筑供配电系统；建筑动力系统；建筑照明系统；防雷接地系统；电梯及其他系统。弱电系统主要包括火灾自动报警系统；安全防范系统；建筑设备自动化系统；有线电视系统；综合布线系统(电话网络系统)；有线广播及扩声系统;会议系统。二.人防建筑电气L防护工程电气的主要特点防护工程供电系统也就是防护工程电力系统，它是防护工程电力系统的一部分。所谓电力系统包括油库、柴油发电站、变压器、送电线路及其通讯、水、风、电所有用电设备的完整系统。防护工程供电系统是一个庞大而复杂的系统，它与地上供电系统有其相同点也有不同点，防护工程供电系统主要有以下特点：(1)供电可靠性要求高防护工程，主要是供应急情况和战争时使用的，在战争中，只有有效地保护自己，才能更好地消灭敌人。特别是在现代战争条件下，快速通讯和多路通讯的不断提高，对供电的连续性及其供电质量有其更高的要求,就其战争的本身变化也往往是瞬息万变，所以防护工程的供电分秒不停始终不间断地连续保质保量供电才是最理想的。因此供电可靠性要求高是防护工程供电的一个显著特点。(2)内部电站在防护工程中，电的来源分二个部分。一个是比较有保障的外电源，接于就近的地方大电网上，平时工程用电主要以外电源为主。但特殊情况下，尤其在战争中，外电源是没有保证的，所以在防护工程中一般都设有内电源，即柴油发电机组，由其构成内部发电站作为备用电源。(3)电气设备要求防潮、防霉能力强防护工程是构筑在地下的，工程容易渗水，工程内有凝结水结露于墙壁与设备上，因此相对湿度大，它将影响电气设备的绝缘性能，影响正常使用，另外引起金属材料锈蚀，使电气设备寿命大大降低，因此尽可能选用防潮、防霉的产品。防空地下室电气设备安装1.设备安装(1)各种配电箱、控制箱均不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装，若必须设置在此类墙体时，应为挂墙明装。(2)设有三种通风方式的防空地下室，应在每个防护单元内设置通风方式信号装置,三种通风方式控制箱宜设在值班室、防化通信值班室内。三种方式信号箱设在战时进风机房、排风机房、柴油发电机房、电站控制室、人员出入口最里面一道密闭门内侧及其他需要设置的地方。2.线路敷设(1)所有穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的电缆(包括动力、照明、通信、网络等)管线和预留备用管，应进行防护密闭或密闭处理。管材应选用热镀锌钢管，密闭材料应采用热镀锌钢板。(2)在各个防空地下室出入口及连接通道口的防护密闭门门框墙及密闭门门框墙上应预埋4-6根备用管，管径为50-80mm,管材应采用热镀锌钢管，管壁厚度不小于2.5mm,并应符合防护密闭要求。(3)当防空地下室电缆或导线较多时，可采用沿桥架敷设的方式，但电缆桥架不得直接穿过临空墙、防护密闭隔墙和密闭隔墙，穿过时应改为穿热镀锌钢管敷设，并符合防护密闭要求。(4)由室外地下进出防空地下室的强电和弱电线路，应分别设置防爆波电缆井，防爆波电缆井宜设置在紧靠外墙外侧，应预埋备用管并应采取防护密闭措施。3控制及信号(1)有清洁式、滤毒式、隔绝式三种通风方式的防空地下室，应在每个防护单元内设置三种通风方式信号装置系统，应采用红色表示隔绝方式，绿色表示清洁方式，黄色表示滤毒方式。(2)设有三种通风方式的防空地下室，在每个防护单元战时人员主要出入口防护密闭门的外侧，应设置一个有防护能力的呼叫按钮，音响装置应设在值班室或防化通信值班室内。4,接地(1)防空地下室的接地形式宜采用TN-S,TN-C-S保护接地系统。防空地下室的内部电源线路，N线和PE线应严格分开。(2)应利用防空地下室的结构钢筋网做自然接地体，当接地电阻值不能满足要求时，宜在室外增设人工接地装置。(3)防空地下室应将下列导电部分做等电位连接：a.保护线接地干线；b.电气装置人工接地极的接地干线或总接地端子；c.金属管道，如给水管、排水管、通风管、电缆或电线的穿线管等；d.建筑结构中的金属构件，如防护密闭门、密闭门、防爆波活门的金属门框等；e.电设备金属外壳、电缆金属外护套；桥架安装时应依照图纸设计标高，做到横平竖直，连接缝不宜多大，软连接应在连接钢板两侧的孔内连接。人防工程质量监督机构人防工程质量监督机构对单建式人防工程负责全面的质量监督，对附建式人防工程和兼顾工程负责防护方面的监督。我省人防工程质量监督工作主要由各级人防工程质量监督站实施，根据国人防（2010）288号文件人民防空工程质量监督管理规定和豫防办（2010）167号文件河南省人民防空办公室关于进一步加强人民防空工程建设监督管理的通知履行监督。A.省人防质监站B.省辖市人防质监站人防工程质量监督程序1.办理质量监督手续建设单位在施工招标工作完成后，领取施工许可证或开工报告之前，应填报项目质量监督有关表格，并向人防工程质量监督站提供规定的文件和资料。需要提供的资料有：1）河南省人防建设工程质量监督登记表（一式二份）2）人防工程质量保证体系审查表（一式四份）3）河南省人民防空工程施工图设计文件审查批准书及人民防空工程施工图设计文件审查表4）施工合同5)施工单位资质等级证书、企业营业执照、安全许可证、机构代码及相应人员职称证书工程竣工验收监督L人防工程竣工验收应具备下列条件1) .完成工程设计和施工合同约定的各项内容；工程环境整洁，设备设施完善；人防门安装到位，标示清楚，门扇启闭灵活，闭锁灵敏，手柄转动灵活。(通过人防门专项检测，出具检测报告)2) .质量监督机构等管理部门责令整改的问题整改完毕。3) .有勘察、设计、施工、建立单位分别签署的质量合格文件。4) .单位工程质量评定资料、质量控制资料、观感质量检查资料、施工技术管理资料、分部分项工程质量验收资料等齐全有效，并已分类整理。5) .有检测机构出具的相关检测报告。6) .建设单位已组织勘察、设计、施工、监理、防护设备企业对工程进行初验，并已达到合格标准。2.人防工程竣工验收应提供下列资料1) .建设单位竣工验收通知单2) .勘察、设计、施工、监理单位提供的合格证明书3) .防护设备检测报告4) .工程主体检测报告5) .工程竣工初验结论6) .工程竣工图和平战功能转换方案7) .单位工程质量验收记录8) .单位工程质量控制资料核查记录9) .各分项工程质量验收记录10) .隐蔽工程检查验收记录和设备安装工程测试记录11) .各项原始记录
