《城镇燃气埋地钢质管道腐蚀控制技术规章》CJJ95.docx

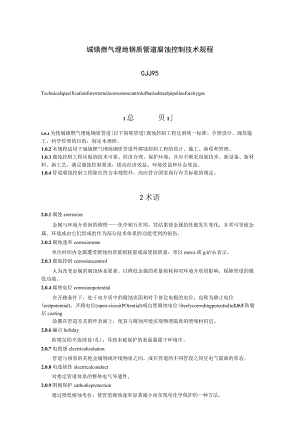

城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95Technicalspecificationforexternalcorrosioncontrolofburiedsteelpipelineforcitygas1总贝I.o.为使城镇燃气埋地钢质管道(以下简称管道)腐蚀控制工程达到统一标准、合理设计、规范施工、科学管理的目的，制定本规程。1.0.2本规程适用于城镇燃气埋地钢质管道外腐蚀控制工程的设计、施工、验收和管理。1.0.3腐蚀控制工程应做到技术可靠、经济合理、保护环境；并应不断采用新技术、新设备、新材料、新工艺，满足腐蚀控制要求，提高经济效益、环境效益和社会效益。1.0.4管道腐蚀控制工程除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1腐蚀corrosion金属与环境介质间的物理一一化学相互作用，其结果使金属的性能发生变化，并常可导致金属、环境或由它们组成的作为部分技术体系的功能受到的损伤。2.0.2腐蚀速率corrosionrate单位时间内金属遭受腐蚀的质量损耗量或深度损耗量，常以mm/a或g/n?-h表示。2.0.3腐蚀控制corrosioncontrol人为改变金属的腐蚀体系要素，以降低金属的质量损耗和对环境介质的影响，保障管道的服役功能。2.0.4腐蚀电位corrosionpotential在开路条件下，处于电介质中的腐蚀表面相对于参比电极的电位，也称为静止电位(restpotential)、开路电位(open-circuitPOtentiaI)或自然腐蚀电位(freelycorrodingpotential)o2.0.5防腐层coating涂覆在管道及其附件表面上，使其与腐蚀环境实现物理隔离的绝缘材料层。2.0.6漏点holiday防腐层的不连续处(孔)，导致未被保护的表面暴露于环境中。2.0.7电绝缘electricalisolation管道与相邻的其他金属物或环境物质之间，或在管道的不同管段之间呈电气隔离的状态。2.0.8电连续性electricalconduct对指定管道体系的整体电气导通性。2.0.9阴极保护cathodicprotection通过降低腐蚀电位，使管道腐蚀速率显著减小而实现电化学保护的一种方法。2.0.10牺牲阳极sacrificialanodeorgalvanicanode与被保护管道偶接而形成电化学电池，并在其中呈低电位的阳极，通过阳极溶解释放负电流以对管道实现阴极保护的金属组元。2.0.11牺牲阳极阴极保护cathodicprotectionwithsacrificialanode通过与作为牺牲阳极的金属组元偶接而对管道提供负电流以实现阴极保护的一种电化学保护方法。2.0.12强制电流阴极保护impressedcurrentcathodicprotection通过外部电源对管道提供负电流以实现阴极保护的一种电化学保护方法，也称为外加电流阴极保护。2.0.13辅助阳极impressedcurrentanodeorauxiliaryanode在强制电流阴极保护系统中，与外部电源正极相连并在阴极保护电回路中起导电作用构成完整电流回路的电极。2.0.14参比电极referenceelectrode具有稳定可再现电位的电极,在测量管道电位或其他电极电位值时用于组成测量电池的电化学半电池，作为电极电位测量的参考基准。2.0.15极化polarization由于金属和电解质之间有净电流流动而导致的电极电位偏移偏离初始电位现象，可表征电极界面上电极过程的阻力作用。2.0.16阴极极化电位cathodicpolarizedpotential在阴极极化条件下金属/电解质界面的电位，等于自腐蚀电位与实际极化电位值的和。2.0.17杂散电流straycurrent从规定的正常电路中流失而在非指定回路中流动的电流。2.0.18干扰interference由于杂散电流作用或感应电流作用等对管道产生的有害影响。2.0.19排流保护electricaldrainageprotection用电学的或物理的方法把进入管道的杂散电流导出或阻止杂散电流进入管道，以防止杂散电流腐蚀的保护方法。2.0.20阴极保护电位cathodicprotectivepotential为达到阴极保护目的，在阴极保护电流作用下使管道电位从自腐蚀电位负移至某个阴极极化的电位值。2.0.21IR降IRdrop根据欧姆定律，由于电流的流动在参比电极与金属管道之间土壤中产生的电压降。2.0.22通电电位onpotential阴极保护系统持续运行时测量的构筑物对电解质电位。2.0.23断电电位OffPotential断电瞬间测得的构筑物对电解质电位。2.0.24测试装置testpost布设在埋地管道上，用于检测与测试管道阴极保护参数的附属设施。2.0.25防腐层剥离coatingdisbondment防腐层与金属管道表面之间的粘附力丧失。2.0.26防腐层缺陷fault防腐层中所有的异常，包括剥离区和漏点等。2.0.27防腐层电阻率coatingresistivity防腐层电阻率是防腐层电阻和防腐层表面积的乘积。2.0.28汇流点drainpoint阴极电缆与被保护金属管道的连接点，保护电流通过此点流回电源。3一般规定3.0.1新建城镇燃气埋地钢质管道必须采用防腐层辅以阴极保护的腐蚀控制系统，或其他已证明有效的腐蚀控制方法。管道运行期间阴极保护不间断。3.0.2仅有防腐层保护的在役管道宜逐步追加阴极保护系统，除非调查表明不适宜追加阴极保护。3.0.3处于强干扰腐蚀地区的管道，必须采取防干扰的保护措施。3.0.4管道腐蚀控制系统设计时，应考虑下列因素：1土壤环境因素：1）土壤环境的腐蚀性；2）管道钢在土壤中的腐蚀速率；3）管道相邻的金属构筑物状况及其与管道的相互影响；4）对管道产生干扰的杂散电流源及其影响程度。2技术经济因素：1）管道输送介质的性能及运行工况；2）管道的设计使用年限及维护费用；3）管道腐蚀泄漏导致的间接费用；4）用于管道腐蚀控制的费用。3环境保护因素：1）管道腐蚀控制系统对人体健康和环境的影响；2）管道埋设的地理位置、交通状况和人口密度；3）腐蚀控制系统对土壤环境的影响。3.0.5管道腐蚀控制系统设计时，可参比类似在役管道实施、运行和检测结果。3.0.6在发现腐蚀控制系统异常时，宜进行土壤腐蚀性、防腐层、阴极保护效果、杂散电流干扰和管体腐蚀损伤评价。3.0.7管道腐蚀控制系统的设计、施工应由具有相应资质的专业单位进行。3.0.8进行管道腐蚀控制系统设计、施工及管理的技术人员应具有防腐蚀专业技术资格，实施操作人员应经过规定的专业培训。4腐蚀评价4.1 土壤腐蚀评价4.1.1 土壤腐蚀性应采用检测管道钢在土壤中的腐蚀电流密度和平均腐蚀速率判定。土壤腐蚀性评价应符合表4.1.1的规定。表4.L1土壤腐蚀性评价指标级别强中轻较轻极轻腐蚀电流密度（Ac?）>969360.1-3<0.1平均腐蚀速率(gda)>7573513<14.1.2 在一般地区，可采用土壤电阻率指标判定土壤腐蚀性。土壤腐蚀性评价应符合表4.1.2的规定。表4.1.2一般地区土壤腐蚀性评价指标级别强中轻土壤电阻率(Cm)<202050>504.1.3 存在细菌腐蚀时，应采用土壤氧化还原电位指标判定土壤腐蚀性。土壤细菌腐蚀性评价应符合表4.13的规定。表4.1.3土壤细菌腐蚀性评价指标级别强较强中轻氧化-还原电位(mV)<100IOO200200400>4004 .2干扰腐蚀评价4.1.1 直流干扰腐蚀评价应符合下列规定：1管道受到直流干扰程度应采用管地电位正向偏移指标或地电位梯度指标判定，当管道任意点的管地电位较自然电位正向偏移大于20mV或管道附近土壤的地电位梯度大于0.5mVm时，可确认管道受到直流干扰；2直流干扰程度一般应采用管地电位正向偏移指标评价，并应符合表4.2.1/的规定；当管地电位偏移值难以测取时，可采用土壤电位梯度指标评价，并应符合表4212的规定；表4211直流干扰程度的评价直流干扰程度强中弱管地电位正向偏移值(mV)>20020200<20表42L2杂散电流强弱程度的评价杂散电流强弱程度强中弱土壤电位梯度(mVm)>5.00.55.0<0.53当管道任意点的管地电位较自然电位正向偏移大于IoOmV或管道附近土壤的地电位梯度大于2.5mVm时，应采取防护措施。4.1.2 交流干扰腐蚀评价应符合下列规定：1石油沥青防腐层埋地管道受到交流干扰程度应采用管道交流干扰电压指标判定，交流干扰腐蚀评价应符合表4.2.2的规定；表422交流干扰程度的评价土壤类型严重程度(级别)强中弱判断指标(V)碱性土壤>2010-20<10中性土壤>158-15<8酸性土壤>106-10<62交流电对环氧类、聚乙烯等高性能防腐层埋地管道的干扰可按15V交流开路电压进行判定，在保证操作人员有安全防护措施时，判断指标可适当放宽。5 .3防腐层评价5.1.1 管道防腐层间接检测评价应符合国家现行标准钢制管道及储罐腐蚀评价标准一埋地钢质管道外腐蚀直接评价SY/T0087.1的规定，按照表431对防腐层进行评价：表431防腐层间接检测评价级别检测方轻中严重直流电位梯度法(DCVG)电位梯度IR%较小，CP在通/断电时处于阴极状态电位梯度IR%中等，CP在断电时处于中性状态电位梯度IR%较大，CP在通/断电时处于阳极状态音频信号检漏法或交流电位梯度法(ACVG)低电压降中等电压降高电压降密间隔电位法(ClS)通/断电电位轻微负于阴极保护电位准则通/断电电位中等偏离并正于阴极保护电位准则通/断电电位大幅偏离并正于阴极保护电位准则交流电流衰减法(PCM)单位长度衰减量小单位长度衰减量中等单位长度衰减量较大5.1.2 防腐层绝缘性能评价应符合下列规定：1石油沥青防腐层绝缘性能检测评价应符合国家现行标准埋地钢质管道外防腐层修复技术规范SY/T5918的规定，按照表4.3.2对防腐层绝缘性能进行评价。表432防腐层绝缘性能评价层等级检测方凝袤现、一级（优）二级（良）三级（可）四级（差）五级（劣）电流电位法测电阻率/Cm?>50002500<Rg<50001500Rg<2500500<Rg<1500<500选频-变频法测电阻率/Cm?IOOOO6000Rg<100003000Rg<60001000<Rg<3000<1000老化程度及表现基本无老化老化轻微，无剥离和损伤老化较轻，基本完整，沥青发脆老化较严重，有剥离和较严重的吸水现象老化和剥离严重，轻剥即掉2对环氧类、聚乙烯等高性能防腐层的绝缘性能可采用电流-电位法或交流电流衰减法进行定性评价。4. 4阴极保护效果评价4.1.1 阴极保护系统的保护效果应达到下列指标之一：1施加阴极保护后，使用铜一饱和硫酸铜参比电极（以下简称CSE参比电极）测得的管/地界面极化电位至少应达到-85OmV或更负。测量电位时，必须考虑IR降的影响。2采用断电法测得管道相对于CSE参比电极的极化电位应达到-85OmV或更负。3在阴极保护极化形成或衰减时，测得被保护管道表面与接触土壤的、稳定的CSE参比电极之间的阴极极化电位值不应小于IOOmVo4.1.2 存在细菌腐蚀时，管道通电保护电位值应小于或等于-950mV（相对于CSE参比电极）。4.1.3 沙漠地区，管道通电保护电位值应小于或等于-75OmV（相对于CSE参比电极）。4.1.4 阴极保护的管地最负电位不应超过管道钢的防腐层剥离电位。4.5管体腐蚀损伤评价451管体腐蚀损伤评价应符合国家现行标准钢质管道管体腐蚀损伤评价方法SY/T6151的规定，采用腐蚀坑相对深度、腐蚀纵向长度和最大安全工作压力指标进行评价。管体腐蚀损伤评价应符合表4.5.1的规定。表451管体腐蚀损伤评价指标级别一级二级三级腐蚀坑相对深度AA>80%AW10%腐蚀纵向长度Lm、L一一LmL最大安全工作压力P'P'MAOP<FF<p'MAOP<1P'MAOP>I注：1、当10%<AW80%时，按照腐蚀纵向长度评定；当5L时，按照最大安全工作压力评定；当LmWL时，属于第三级腐蚀。2、A-腐蚀坑相对深度；Lm-最大纵向投影长度；L-最大允许纵向长度；P'最大安全工作压力；MAOP最大允许工作压力；F管道设计系数。4.5.2管道腐蚀速率应采用最大点腐蚀速率指标进行评价。金属腐蚀性评价指标应符合表4.5.2的规定。表4.5.2金属腐蚀性评价指标指标级别严重重中轻最大点蚀速率（mma）>2.4380.611-2.4380.3050.611<0.3055防腐层1.1.1 一般规定5.1.1 选择防腐层应考虑下列因素：1土壤环境和地形地貌；2管道运行工况；3管道系统设计使用年限；4管道施工环境和施工条件；5现场补口、补伤条件；6防腐层及其与阴极保护相配合的经济合理性。7涂覆过程中不应危害人体健康及污染环境；8防腐层的材料和施工工艺对母材的性能不应产生不利的影响。5.1.2 管道防腐层应符合国家现行标准的规定，且应符合下列要求：1应有良好的电绝缘能力；2应有足够的抗阴极剥离能力；3与管道应有良好的粘结性；4应有良好的耐水、汽渗透性；5应具有下列机械性能：1）规定的抗冲击强度；2）良好的抗弯曲性能；3）良好的耐磨性能；4）规定的压痕硬度。6应有良好的耐化学介质性能；7应有良好的耐环境老化性能；8应易于修复；9工作温度应为-3070°C5.1.3 防腐层的等级按结构可分为普通级和加强级。5.1.4 挤压聚乙烯防腐层、熔结环氧粉末防腐层、聚乙烯胶带防腐层、环氧混凝土防腐层的普通级和加强级基本结构应符合表5.1.4的规定。表5.1.4防腐层基本结构防腐层基本结构现行标准普通级加强级挤Ik聚乙烯防腐层层170m胶粘剂+1.83.0mm聚乙烯170m胶粘剂+2.5-3.7mm聚乙烯GB/T23257层120m环氧粉末+170m胶粘剂+1.83.0mm聚乙烯120m环氧粉末+N170m胶粘剂+2.53.7mm聚乙烯熔结环氧粉末防腐层>300m环氧粉末>400m环氧粉末SY/T0315聚乙烯胶带防腐层底漆+内带或底漆+内带+外带，>1.0mm底漆+内带或底漆+内带+外带，>1.4mmSY/T0414环氧混凝土防腐层300400m环氧粉末+500600m环氧混凝土300400m环氧粉末+650800m增塑环氧5.1.5 下列情况应按本规程表5.1.4采用加强级或选择更安全的防腐层结构。1高压、次高压、中压管道和公称直径大于或等于20Omm的低压管道；2穿越河流、公路、铁路的管道；3有杂散电流干扰及存在细菌腐蚀较强的管道；4需要特殊防护的管道。5环氧混凝土防腐层的普通级适用于一般土质，加强级适用于石方段。5.1.6 管道附件的防腐层不应低于管体防腐层等级和性能要求，且理论使用寿命不低于管道系统设计使用年限。5.2防腐层涂覆5.2.1 管体防腐层涂覆应在工厂进行。5.2.2 防腐层涂覆前必须进行管道表面预处理，合格后方可涂敷。预处理方法和检验标准由设计单位根据具体防腐层技术标准提出，并应符合国家现行标准涂覆涂料前钢材表面处理一表面清洁度的目视评定GB/T8923和涂装前钢材表面预处理规范SY/T0407的规定。5.2.3 管道预留端形成的裸露表面应涂刷防锈可焊涂料。5.2.4 防腐层涂覆必须保证完整性及与管体的牢固粘结.5.2.5 防腐层涂覆后质量的检验应符合国家现行标准埋地钢质管道聚乙烯防腐层GB/T23257、钢质管道熔结环氧粉末外涂层技术标准SY/T0315、钢质管道聚乙烯胶粘带防腐层技术标准SY/T04I4的规定。1.1.1 3防腐管的检验、储存和搬运1.1.2 防腐管现场质量检验指标应符合下列规定：1外观：不得出现气泡、破损、裂纹、剥离缺陷；2厚度：不得低于表5.1.4的最低厚度要求；3粘结力：不得低于相关防腐层技术标准要求；4连续性：漏电点数量应符合相关防腐层技术标准要求。1.1.3 防腐管现场质量检验及处理方法应符合下列规定：1外观：应逐根检验，对发现的缺陷修补处理至免检合格。2厚度：在测量截面圆周上按上、下、左、右4个点测量，以最薄点为准。每20根抽检一根，如不合格则加倍抽检，加倍抽检仍有不合格者，则逐根检验，每根检测两端和中部共三个截面。不满足要求者不得使用。3粘结力：采用剥离法，取距防腐层边界大于Iomm的任1点进行测量。每100根抽检一根，如不合格则加倍抽检，加倍抽检仍有不合格者，则逐根检验。不满足要求者不得使用。4连续性：应逐根检验，检漏电压如下：挤压聚乙烯防腐层15000V；聚乙烯胶粘带防腐层10000V；熔结环氧粉末防腐层均为5Vm°对发现的缺陷修补处理至复检合格。1.1.4 防腐管储存、搬运要求根据具体防腐层技术标准提出。1.1.1 4防腐管的施工和验收5.4.1 防腐管在下沟过程中必须采取保护防腐层不受损伤的措施，应使用专用衬垫及吊带，严禁裸钢丝绳宜接接触防腐层。1.1.2 防腐管的施工应符合下列规定：1管沟底土方段应平整无石块，石方段应有不小于30Omm厚的细软垫层，沟底不得出现损伤防腐层或造成电屏蔽的物体；2防腐管下沟前必须对防腐层进行外观检查，并使用电火花检漏仪检漏；检漏范围包括补口处，检漏电压应符合5.3.2条规定。3防腐管下沟时必须采取措施保护防腐层不受损伤；4防腐管下沟后应对防腐层外观再次进行检查，发现防腐层缺陷应及时修复；5防腐管下沟后的回填应符合国家现行标准城镇燃气输配工程施工及验收现范CJJ33的有关规定。1.1.3 防腐管的修复和补口应使用与原防腐层相容的材料，且不得低于原防腐层性能，至少理论使用寿命不低于管道系统设计使用年限，其施工、验收应符合国家现行标准有关规定。补口材料为热收缩套时，其基材应为高密度聚乙烯，其底层必须涂装配套底漆。现场补口表面处理，应采用与管体表面防腐层涂装时表面处理相同的方法，并达到防腐层施工所要求的表面清洁度和表面粗糙度规定。1.1.4 接切线碰口表面处理应使用电动工具，所用防腐材料理论使用寿命不低于管道系统设计使用年限。1.1.5 接切线碰口表面处理应符合管道防腐层的施工规范要求，防腐层材料类型应当与管道原有防腐层相容，并且要确保防腐体系的连续性。其设计寿命应不低于管道系统设计寿命。1.1.6 防腐管回填后必须对防腐层完整性进行检查。1.1.7 发现防腐层的缺陷具备开挖修补条件时，必须修补至复检合格；不具备开挖修补条件时，应采取相应且有效的补救措施。1.1.8 防腐管施工后，应提供以下竣工资料：1防腐管按本规程531条进行的检测验收纪录；2防腐管现场施工补口、补伤的检测记录；3隐蔽工程记录；4防腐层原材料、防腐管的出厂合格证及质量检验报告；5补口材料的出厂合格证及质量检验报告；6防腐管完整性检验记录。6阴极保护6.1 一般规定6.1.1 管道应设置绝缘装置，以形成相互独立、体系统一的阴极保护系统。6.1.2 新建管道的阴极保护勘察、设计、施工应与管道的勘察、设计、施工同时进行，并同时投入使用。当阴极保护系统在管道埋地六个月内不能投入运行时，应采取临时性阴极保护措施。6.1.3 管道阴极保护可采用牺牲阳极法、强制电流法或两种方法的结合，设计时应根据工程规模、土壤环境、管道防腐层质量等因素，经济合理地选用。6.1.4 管道阴极保护应避免对相邻埋地管道或构筑物造成干扰。6.1.5 市区或地下管道及构筑物拥挤的地区宜采用牺牲阳极阴极保护。具备条件时，可采用柔性阳极阴极保护。6.1.6 在有条件实施区域性阴极保护的场合，可采用深井阳极地床的阴极保护。6.1.7 与阴极保护相连接的接地装置应符合下列规定：1应采用电极电位较管道材料低的材料；2宜采用锌合金等材料。6.1.8 在役管道追加阴极保护时，应对防腐层绝缘性能进行检测。6.1.9 对已实施阴极保护的在役管道进行接、切线作业时，应对新接入的管道实施阴极保护。6. 2电绝缘6.1.1 阴极保护使用的电绝缘装置的主要形式可包括绝缘接头、绝缘法兰、绝缘短管、套管内绝缘支撑、管桥上的绝缘支架等。6.1.2 电绝缘的设计、材料、尺寸和结构应符合现行国家标准阴极保护管道的电绝缘标准SYzToO86的规定，高压、次高压、中压管道宜使用整体埋地型绝缘接头。6.1.3 下列部位应安装绝缘装置：1被保护管道的两端及保护与未保护的设施之间；2储配站、门站、调压站（箱）的进口与出口处。6.2.4 下列部位可安装绝缘装置：1 .交、直流干扰影响的管段上；2 .不同电解质的管段间（如大中型河流穿越处）；3 .支线管道连接处及引入管末端；4 .不同防腐层的管段间；5 .有接地的阀门处。6.2.5 绝缘装置应采取防止超过其绝缘能力的高电压电涌冲击的保护措施。6.2.6 在爆炸危险区，绝缘装置应采用火花间隙进行跨接。6.2.7 管道与管道支撑物间应保证电绝缘。6.2.8 有阴极保护的燃气管道不宜采用金属套管，采用时，管道与金属套管间应保证电绝缘,且端口部位必须密封。6.2.9 在阴极保护管道中设置的管道附件应进行良好的防腐绝缘。6.3电连续性6.3.1 被保护管道应具有较好的电连续性。6.3.2 非焊接连接的管道及管道设施应设置跨接电缆或其他有效的电连接方式，常见部位如F：1管道上采用法兰和螺纹连接的弯头、三通、阀门等非焊接的管道附件之间；2非电性连接的被保护体之间.6.3.3 穿跨越管道安装绝缘装置的部位应设置跨接电缆。1.1.1 4阴极保护的检测装置6.4.1 阴极保护系统应设置足够的测试装置，且应与阴极保护系统同步安装。6.4.2 测试装置应沿管道走向进行设置，可设置在地上或地下，市区可采用地下测试井方式。相邻测试装置间隔不应大于1km,杂散电流干扰影响区域内可适当加密。6.4.3 对不同沟敷设的多条平行管道，每条管道应单独设置测试装置。6.4.4 测试装置的功能应分别满足电位测试、电流测试和组合功能测试的要求。6.4.5 测试装置应坚固耐用、方便测试，且装置上应注明编号。接线端子和测试柱均应采用铜制品并封闭在测试盒内。6.4.6 管道阴极保护测试点应设置在下列位置：1杂散电流干扰区；2金属套管安装处；3绝缘装置处；4强制电流阴极保护的汇流点；5辅助试片或极化探头处；6强制电流阴极保护的末端。下列位置宜设置管道阴极保护测试点：1牺牲阳极埋设点；2两组阳极的中间处；3与外部金属构筑物相邻处；4穿跨越管道两端；5接地装置连接处；6与其他管道或设施连接处和交叉处。6.4.7 阴极保护系统应采用消除IR降的测试装置或方法进行测试，宜选择不同类型的地段和土壤环境，适量埋设极化探头或辅助试片以测试管道断电电位。6.4.8 阴极保护的测试方法应符合国家现行标准埋地钢质管道阴极保护参数测试方法GB/T2I246的规定。6.5阴极保护系统的设计、施工及验收6.5.1 阴极保护系统的设计、施工及验收应符合国家现行标准埋地钢质管道阴极保护技术规范GB/T21448的规定。6.5.2 深井阳极地床阴极保护的设计、施工及验收应符合国家现行标准强制电流深阳极地床技术规范SY/T0096的规定。6.5.3 阴极保护绝缘装置的设计、安装及测试应符合国家现行标准阴极保护管道的电绝缘标准SY/T0086的规定。6.5.4 阴极保护系统的设计应保证阴极保护系统在设计使用年限中，能可靠、经济地运行。6.5.5 牺牲阳极的安装应符合下列规定：1阳极可采用水平式或立式安装。2牺牲阳极距管道外壁宜0.5m3m0成组布置时，阳极间距以2m3m为宜。3牺牲阳极应埋设在土壤冰冻线以下。4测试桩处，牺牲阳极引出的电缆应当由测试桩连接到管道上，也可直接焊接在管道上。6.5.6 测试装置的安装应符合下列规定：1每个装置中应至少有两根电缆或双芯电缆与管道连接，电缆应采用颜色或其他标记法区分，并做到全线统一。2装置采用地下测试井设置方式时，应在地面上注明位置标记。6.5.7 电缆安装应符合下列规定：1阴极保护电缆应采用铜芯电缆；2测试电缆的截面不宜小于4m3牺牲阳极电缆的截面不宜小于4mm2,强制电流阴极保护电缆的截面不宜小于16mm2；4宜采用铝热焊方式与管道连接，并应做到连接牢固、电气导通，且在连接处必须进行防腐绝缘处理。5管道回填时，测试电缆应保持一定的松弛度。6.5.8 阴极保护系统竣工后，应进行下列参数的测试：1强制电流阴极保护系统测试参数：1）管道沿线土壤电阻率；2）管道自然腐蚀电位；3）辅助阳极接地电阻；4）辅助阳极埋设点的土壤电阻率；5）绝缘装置的绝缘性能；6）管道保护电位；7）管道保护电流；8）电源输出电流、电压。2牺牲阳极阴极保护系统测试参数：I）阳极开路电位；2）阳极闭路电位；3）管道开路电位；4）管道保护电位；5）单支阳极输出电流；6）组合阳极联合输出电流；7）单支阳极接地电阻；8）组合阳极接地电阻；9）阳极埋设点的土壤电阻率；10）绝缘装置的绝缘性能。6.5.9阴极保护系统竣工后，应提供下列竣工资料：1竣工图：I）平面布置图；2）阳极地床结构图；3）测试桩接线图；4）电缆连接和敷设图。2设计变更；3制造厂家提供的说明书、产品合格证、检验证明、安装图纸等技术文件;4安装技术记录；5调试试验记录；6隐蔽工程记录；7按本规程6.5.8条进行的各项参数的竣工验收测试数据记录。7干扰腐蚀的防护7.1 一般规定7.1.1 当管道和电力输配系统、电气化轨道交通系统、其它阴极保护系统或其他干扰源接近时应做好实地调查，并判断干扰的主要类型。7.1.2 干扰防护应按照排流保护为主、综合治理、共同防护的原则进行，并在后期运行维护中做好监、检测工作。7. 2直流干扰的防护7.1.1 管道直流干扰的调查、测试、防护、效果评定、运行及管理应符合国家现行标准埋地钢质管道直流排流保护技术标准SY/T0017的规定。7.1.2 应对直流干扰的方向、强度及直流干扰源与管道位置的关系进行实测，并根据测试结果采取下述方式中的一种或多种排流保护：直接排流、极性排流、强制排流、接地排流7.2.3管道采取排流保护措施后，效果经评定未达标的，应进行排流保护的调整。对于经调整仍达不到相关要求的或不宜采取常规排流方式的局部管段可采取其他辅助措施。7.2.4 管道实施排流保护后应达到下列要求：1尽可能使受干扰影响的管道（包括共同防护的构筑物）上任意点的管地电位恢复到未受干扰前的状态或达到阴极保护电位标准；2尽可能使受干扰影响的管道（包括共同防护的构筑物）的管地电位的负向偏移不超过所用防腐层的阴极剥离电位；3对排流保护系统以外的埋地管道或地下金属构筑物的干扰尽可能小；4实施排流保护后，如排流效果达不到上列3款要求时，可按表7.2.4所列指标评定。表7.2.4排流保护效果评定指标排流类型干扰时管地电位（V）正电位平均值比（）直接向干扰源排流（直接、极性、强制排流方式）>10>95105>90<5>85间接向干扰源排流（接地排流方式）>10>90105>85<5>807.3交流干扰的防护7.3.1管道交流干扰的调查、测试、防护、效果评定、运行及管理应符合国家现行标准埋地钢质管道交流排流保护技术标准SY/T0032的规定。732交流干扰防护工程实施前，应进行详尽、准确的干扰状况调查测试。测试数据应至少包括一个干扰周期，并具有重现性。调查应特别关注以下情况：1绝缘装置分割成的管段两端；2管道与干扰源距离最小的点；3管道与干扰源相对位置发生突变的点。7.3.3 交流干扰严重或状况复杂时，应根据实际情况可以采用下述方式中的一种或多种排流保护：直接排流、隔直排流、负电位排流。7.3.4 管道实施排流保护后应达到下列要求：1在碱性土壤内，管道交流干扰电压WoV；2在中性土壤中，管道交流干扰电压8V;3在酸性土壤或盐碱土壤环境时，管道交流干扰电压6V°7.3.5 埋地管道与架空送电线路的距离宜符合下列规定：1埋地管道与架空送电线路平行敷设时控制的最小距离宜按表73.5-1的规定执行。表7.3.5-1埋地管道与架空送电线路最小距离地形电力等级ZkV<36103566110-220330500最小星3离/m开阔地区最高杆（塔）高最高杆（塔）高最高杆（塔）高最高杆（塔）高最高杆（塔）高最高杆（塔）高路径受限地区1.52.04.05.06.07.5注：距离为边导线至管道任何部分的水平距离2一般情况下，交流电力系统的各种接地装置与埋地管道之间的水平距离不宜小于表7.3.5-2的规定。表7.3.5-2埋地管道与交流接地体的最小距离单位：米电压等级ZkV1035110220330500临时接地0.51.03.05.06.07.5铁塔或电杆接地1.03.05.05.06.07.53在埋地管道与架空送电线路的距离不能满足表7.3.5-1和表73.5-2的要求时或在路径受限地区，在采取隔离、屏蔽、接地等防护措施后，表735-1和表735-2规定的距离可适当减小，但最小水平距离应大于0.5米。7.3.6 埋地管道的正上方或下方，严禁有直埋敷设的电缆，埋地管道与直埋敷设电缆之间容许的最小距离应符合表7.3.6的要求。表7.3.6埋地管道与直埋敷设电缆之间容许的最小距离单位：米管道类别平行交叉油管或易燃气管道10.5aa用隔板分隔或电缆穿管时可为0.25米。8在役管道腐蚀控制工程的管理1.1.1 一般规定8.1.1 腐蚀控制工程投入使用后，应定期检查、评价和维护，确保其完好和正常运行。8.1.2 管道发生腐蚀泄漏后，应对泄漏点进行调查和分析，以避免管道再次发生泄漏。8.1.3 腐蚀控制工程应建立档案资料，并宜建立数字化平台系统。1.1.2 管道防腐层的检查和维护8.2.1 在役管道防腐层检测应符合下列规定：1检测周期：1）高压、次高压管道三年进行1次；2）中压管道五年进行1次；3）低压管道八年进行1次；4）上述管道运行十年后，检测周期分别为二年、三年、五年。2检测方法与内容：1）管道防腐层间接检测评价应符合国家现行标准钢制管道及储罐腐蚀评价标准一埋地钢质管道外腐蚀直接评价SY/T0087.1的规定。2）管道防腐层平均绝缘电阻可采用电流电位法、选频.变频法等求出；3）管道防腐层的缺陷检查可采用直流电位梯度法、音频信号检漏法、交流电位梯度法、密间隔电位法、交流电流衰减法等，对一种间接检测方法检出和评价的“严重”应采用另一种间接检测方法进行再捡，加以验证。4）可采用开挖探坑或在检测孔处通过外观检测、粘结性检测及电火花检测评价管道防腐层状况；5）己实施阴极保护的管道，当采用检测阴极保护的保护电流、保护电位、保护电位分布评价管道防腐层状况时，出现下列情况应检查管道防腐层：运行保护电流大于正常保护电流范围；运行保护电位超出正常保护电位范围；保护电位分布出现异常。8.2.2 管道防腐层发生损伤时，应修补或更换，且应符合相应国家现行有关标准的规定。进行修补或更换的防腐层应与原防腐层具有良好的相容性，且不应低于原防腐层性能。8.2.3 出现下列情况时，应先进行管道补焊、补伤或更换，再实施防腐层的修补或更换：1管道出现泄漏；2出现蚀深大于或等于50%壁厚的损伤。8.3阴极保护系统的运行和管理8.3.1 阴极保护系统的运行管理和维护除应遵循本规程的规定外，尚应符合国家现行标准钢质管道外腐蚀控制规范GB/T21447和埋地钢质管道阴极保护技术规范GB/T21448等的规定。8.3.2 阴极保护系统应按照表8.3.2所列项目、检测内容和周期进行常规监测，表8.3.2阴极保护系统应定期检测内容与周期项目检测内容检测周期牺牲阳极系统阳极运行和状态、阳极保护电位、输出电流、开路电位至少每年2次强制电流系统电源设备的运行和状况、仪器输出的电位、电流（每日记录不少于1次）、阳极地床电阻（视需要进行检测）根据运行条件（如雷电、杂散电流、附近的施工活动等），每一个月至二个月1次汇流点汇流点电位和电流至少每月1次与外部管道的连接电流流动至少每年1次跨接装置与接地系统电连续性至少每年1次安全与防护装置设定值与功能性至少每年1次极化电位瞬间断电电位每年1次a注1：对于稳定的强制电流系统，可在所有测试装置处，每三年测量1次瞬时断电电位。注2：如果没有杂散电流、雷电、波动的土壤条件等影响，那么根据专项调查的结果和系统的稳定性可以适当延长检测周期。8.3.3 在阴极保护系统运行一年后，宜进行下列调查：1防腐层检漏；2电流衰减测量；3密间隔电位测量；4直流电位梯度法测量；5管/地电位缺陷定位测量；6全线防腐层绝缘电阻率测试。8.3.4 阴极保护系统的检测数据应记录在案，并应依此画出电位分布曲线图和电流分布曲线图。8.3.5 阴极保护失效区域应进行重点检测，出现下列故障时应及时排除门1管道与其他金属构筑物搭接；2绝缘失效；3阳极地床
