    2023年通信工程建设室内覆盖规划设计指导手册.docx

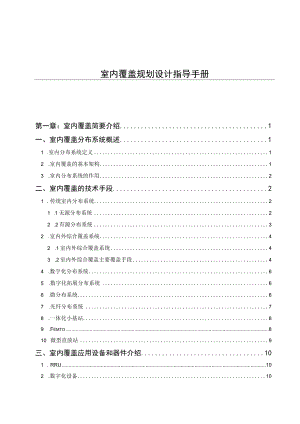

    室内覆盖规划设计指导手册第一章:室内覆盖简要介绍1一、室内覆盖分布系统概述11 .室内分布系统定义12 .室内覆盖的基本架构13 .室内分布系统的作用2二、室内覆盖的技术手段21 .传统室内分布系统21 .1无源分布系统22 .2有源分布系统32 .室内外综合覆盖系统42 .1室内外综合覆盖系统43 .2室内外综合覆盖主要覆盖手段44 .数字化分布系统65 .数字化拓展分布系统66 .微分布系统67 .光纤分布系统78 .一体化小基站89 .Femto810 微型直放站9三、室内覆盖应用设备和器件介绍101 .RRU102 .数字化设备103 .功分器114 .耦合器115 .合路器126 .3dB电桥127 .馈线138 .光电复合缆139 .负载1310 .天线1411 c,.1412 .光纤光缆1513 .网线15四、室分系统主要面临的问题和挑战161 .网络覆盖162 .网络容量173 .网络质量174 .建设成本及投资效益185 .监控问题186 .网络演进19第二章:室内覆盖规划指导意见19一、 总体原则191. 效益为先原则192. 室内外协同原则193. 场景化建设原则204. 面向5G演进原则205. 管控可视化原则20二、 室内覆盖覆盖指标20三、 室内覆盖规划思路21四、 室内覆盖规划流程211. 基础数据收集212. 建筑物覆盖问题的分析223. 优先等级排序234. 室内覆盖分场景建设方案28第三章:室内覆盖设计指导意见1一、室内覆盖设计总体原则及流程11. 室内覆盖设计总体原则12. 室内覆盖设计流程1二、室内覆盖设计原则21. 网络覆盖设计原则22. 网络容置设计原则33. 泄露与切换控制原则44. 干扰分析和隔离度要求45. 频率使用5三、测试要求63楼宇初勘测试62、 详细勘测与模拟测试6四、电源配套设计原则101. 集中供电原则102. 就近引电原则113. 防雷接地原则123.1 设备安装于室内并利用原有建筑物的接地系统的接地方式123. 2设备安装于室内新增接地系统的接地方式134. 3设备安装于室外并利用原有建筑物的接地系统的接地方式145. 4设备安装于室外新增接地系统的接地方式146. 5设备水泥台自做地网15五、辅材使用原则15六、室内覆盖建设原则151. 新建原则172. 已有3/4G室内分布系统建设原则173. 4G改造原则18七、 设计方案流程和内容181 .室内覆盖系统设计的要求182 .系统设计步骤18八、 设计方案评审和管控要求181. 评审要求182. 管控要求19第一章:室内覆盖简要介绍一、室内覆盖分布系统概述1 .室内分布系统定义室内分布系统是针对室内用户群用于改善建筑物内移动通信环境的一种方案,其原理是通过各种室内天线将移动通信基站的信号均匀地分布到室内的每个角落,从而保证室内区域理想的信号覆盖。针对室外宏站不能解决的弱覆盖或无覆盖室内区域,可通过室内分布系统解决。2 .室内覆盖的基本架构(1)传统室内分布系统基站系统主要由来自各种制式网络的施主信源和信号分布系统两部分组成。施主信源包括基站、基站拉远设备、无线或有线中继设备;室内信号分布系统由有源器件、无源器件、天线、缆线等组成。母功分器耦合器天线图1.2-1传统室内分布系统的基本架构图(2)数字化分布系统主要由基带单元、中继扩展单元、远端射频单元组成。远端射频单元中继扩展单元光纤基带单元图L2-2数字化室内分布系统的基本架构图3 .室内分布系统的作用随着城市里移动用户的飞速增加以及高层建筑越来越多,话务密度和覆盖要求也不断上升。这些建筑物规模大,对移动电话信号有很强的屏蔽作用。在大型建筑物的低层、地下商场、地下停车场等环境下,移动通信信号弱,手机无法正常使用,形成了移动通信的盲区和阴影区;在中间楼层,由于来自周围不同基站信号的重叠,造成导频污染,手机频繁切换,甚至掉话,严重影响了手机的正常使用。另外,在有些建筑物内,虽然手机能够正常通话,但是用户密度大,基站信道拥挤,手机上线困难。移动通信基站的信号利用室内天线分布系统的耦合器、功率分配器、合路器等无源器件、馈线及天线,进行信号分路传输,将信号尽可能平均分配至分散安装在建筑物各个区域的每一付天线上,从而实现室内信号的均匀覆盖。基站系统廿甲功分器»1合器天线图1.3-1室内分布系统组网图二、室内覆盖的技术手段1 .传统室内分布系统传统室内覆盖分布系统分为无源分布系统和有源分布系统。无源分布系统主要采用由分路器、合路器、耦合器、功分器、馈线、天线组成。无源分布系统是比较普遍采用的一种方式。无源分布系统就是通过无源分配器件,将信号分配至各个需要覆盖的区域。有源分布式系统通过有源器件(有源集线器、有源放大器、有源功分器等)和天馈线进行信号放大和分配,使用小直径同轴电缆作为信号传输介质,利用多个有源小功率干线放大器对线路损耗进行中继放大,再经天线对室内各区域进行覆盖。1.1 无源分布系统除信号源外全由无源器件组成,未进行功率放大的电分布系统称为无源分布系统。(1)普通场景无源分布系统组成无源分布系统除信号源外主要由耦合器、功率分配器、合路器、室内天线、馈线等无源器件和电缆、天线组成。无源分布系统主要是以最合适的方式提取信号源,通过耦合器、功分器等无源器件进行分路,经由馈线将信号尽可能均匀地分配到每一付分散安装在建筑物各个区域的低功率天线 上,从而实现室内信号的均匀分布,解决室内信号覆盖的问题。厩”:F5-Al0.7dBn黑影 F5-A2OdBn6.8dB90n F5-A32.2dBrIOdB6dB0.5dB7nLNISLiii睛酬以%.一曲.IOdB6dBF4-Al1.2dBnF4-A20.5dBmF4-A32.7dBn图例:S功分器 B 耦合器全向吸顶天战图2.1-1无源分布系统组网图由于系统中信号功率不经过放大,信号源提供的功率有限,同时考虑到上行信号的传播 损耗,无源室内分布系统的有效服务范围不可能无限大,有一定的限制,一般可以覆盖十几 层楼,建筑面积在8000-10000平方米左右。(2) 泄漏电缆应用场景分布系统组成无源分布系统也可以提取信源,通过耦合器、功分器等无源器件进行分路后,送入泄漏 电缆中,将信号均匀的分布在所经过的区域。泄露电缆方式主要适用于地铁及隧道等狭长且 有弯道的通道型室内区域。泄漏电缆泄漏电缆中国联通2G中国联通3G中国联通4GPOI功分器上行天线rj泄漏电缆泄漏电缆图2.1-2泄漏电缆室内分布系统组成1.2 有源分布系统使用了干线放大器等有源器件,在信号的传输中进行了信号的放大的电分布系统称为有源分布系统。由于分布系统中使用了功率分配器、耦合器、合路器和馈线进行射频信号的分配与传输,对信号功率衰减较大,在服务区域较大的情况下,为保证末端天线口的功率,在必要的位置需进行功率的放大,加装干线放大器,或使用有源天线、变频器等有源器件增加功率。有源分布系统的在系统中的不同位置增加了有源器件,增加和补偿了射频信号的功率,可连接更多的天线,传送更远的距离,进一步扩大了服务区域。由于干线放大器的加入会引起噪声,多级干线放大器级联会形成噪声的累积,影响系统质量,在设计中一般不采用级联干线放大器的方式。放大器滤波器天线偶合器功分器图2.1-3有源分布系统组网图2 .室内外综合覆盖系统2.1 室内外综合覆盖系统室内外综合覆盖就是使用室外天线覆盖的方式解决室内或周边区域的无线信号覆盖,改善室内或目标区域及周边的无线网络质量,提升室内或目标区域无线容量。综合运用室内覆盖和室外基站多技术手段,全方位解决区域化场景室内外覆盖,首先应通过周围现有基站的优化、调整,或对周边新建基站的合理选地址,使需要覆盖的区域形成相对独立的覆盖盲区或覆盖弱区,然后对覆盖盲区或覆盖弱区进行分布系统(室内分布系统、室外分布系统)建设。这样不仅减少室内外信号的相互干扰,也方便对各小区内部容量的调整,而且不必全部楼宇都建设单独的室内分布系统,实现室分系统投资的有效节约。将室内和室外覆盖综合统筹考虑的一种手段,主要用于室内室外覆盖需要互补的密集群体建筑,可满足室内大部分区域的覆盖,成本较低、效果好,是目前广东运营商主要覆盖手段之一。2.2 室内外综合覆盖主要覆盖手段(1) 利用小区内天线互打方式解决建筑群区域内的室内及道路的无线信号覆盖;电梯和地停,使用室内分布系统进行覆盖。平层,建设室外分布系统,利用地面或者低层安装室外美化天线覆盖建筑群低层,楼宇内侧安装室外定向美化天线覆盖建筑群中高层,通过合理调整倾角可在保证高层覆盖质量的同时避免对宏站网络的干扰,特殊场景可考虑采用窄波束天线等天线。图2.2T室内外综合覆盖系统图(2) 充分利用现网覆盖资源和物业资源,通过室分天线外打方式解决街道覆盖和道路覆盖等问题;广州珠江帝景综合覆盖及外引雷盖【利用室分物业覆塞同边方案】利用嫔合覆美空分物业,培加外引天线谡若猎德大桥下覆黑弱区.直接减少物 业协调稔,减轻空外宏站协调卷度,解 决2/3G网络问矍.此典型at叁是目前广东联通主推的是内 外T*化解决方案.图2.2-2综合覆盖整改前后RSCP对比图3 .数字化分布系统数字化室分系统是主设备厂家开发的专门用于室内的分布式设备统称,具有小型化、多模式、高集成的特点。主要网络架构分为三级:无线网的基带单元、中继扩展单元、射频单元。适用于话务量高、人流量大、隔断少较空旷的高价值室内区或传统室分难以布线的场景。数字化分布系统主要指华为LamPSite、中兴QcelL爱立信DOT。数字化分布系统主要由BBU、光纤、RHUB,网线(光电复合缆)、PRRlJ组成,其中对分布系统结构影响较大的是网线(光电复合缆)和PRRU。4 .数字化拓展分布系统数字化扩展分布系统主要指华为IightSitc2.0、华为vRRUoLightSite2.0解决方案由BBU+RHUB+pRRU+外接天线组成。PRRU自身可以发射功率,同时可以外接2个MIMO天线(点位),总共可以实现3个MIMo点位的覆盖。VRRU解决方案由BBU+RHUB+VRRU+外接板状天线/对数周期天线组成。vRRU和RHUB之间为光纤拉远,交流供电。可以接功分器,实现1个VRRU接4-8个(推荐)板状天线或者对数周期天线,实现4-8部电梯或者最大20000平米地停的覆盖。5 .微分布系统微分布系统主要指集成厂家的PDAS、EDAS类型产品;EDAS型天线一体化微功率接入系统具有无线转发,双向放大基站上、下行链路信号;用于电梯等盲区的信号覆盖;支持DCS>FDD-LTE或者WCDMA/FDD-LTE移动通信信号放大,输出功率:200mWoPDAS-UDWe无线光纤型多业务数字分布式系统是DCS、WCDMA、LTE1800和LTE2100四种制式的无线光纤型多业务分布系统。PDAS系统主要由接入单元(AU,AccessUnit)和覆盖单元(RU,RemoteUnit)组成,输出功率:500mW2W两款。或先纤1&缪单元(胤)(f)O推A华儿()基站网络监控平台I"先灯W介0曜单日(胤)图2.5-1微分布系统组网图6 .光纤分布系统光纤分布系统主要是将射频信号耦合进光纤分布系统,转换成数字信号,采用数字化技术,基于光纤进行传输的新型室内外分布系统;采用三层网络结构,接入单元(AU,AccessUnit)、扩展单元(EU,ExtendedUnit)远端单元(RU,RemoteUnit)三部分组成,用于2G、3G、LTE无线通信信号深度覆盖。其接入控制单元AU与近端扩展单元EU连接采用光纤传输;近端扩展单元EU和远端射频单元RU连接,采用低压复合光缆传输方式;而其远端射频单元MRU根据覆盖场景需求划分为外接天线型、一体化天线型等多种规格。光纤分布系统应在满足DCS、WCDMA和LTE规范的前提下,通过光纤的方式,同时耦合2G、3G和4G信号,有效延伸基站覆盖范围;方便、快捷、可靠、低成本的解决城中村、小区、大型场馆、街道商铺、VIP客户家庭等区域的2G/3G/4G信号无缝覆盖和深度覆盖。接入单元:系统接入单元将GSM、WCDMA、LTE信源的下行射频信号耦合进光纤分布系统,转换成数字信号后进行组帧,经光电转换为光信号后通过光纤传至扩展单元。同时:将扩展单元上传的光信号转换成数字信号后进行解帧,然后转换成上行射频信号传至信源。多系统接入单元应具备整个系统的远程监控管理功能。扩展单元:扩展单元将系统接入单元下发的数字信号转发至多个远端单元;同时.,将多个远端单元上传的数字信号进行合路,然后传至接入单元。远端单元:根据远端单元的应用场景,分为“室分型”、“放装-全向型”和“放装-定向型”三种。远端射频单元实现2G/3G/4G无线射频信号覆盖。图2.6T光纤分布系统组网图7 .一体化小基站一体化设备按照BBU和RRU模块的组成方式主要分为一体化微基站、一体化RRIJ、一体化微RRUo一体化设备更加轻巧、隐蔽,但功率和容量相对较小,可采用放装型设备直接覆盖,也可作为分布系统信源外接天线覆盖。主要用于沿街商铺、独立休闲场所、学校、单点的高档住宅等小的热点。表2.7T各设备厂家对比设备形态设备特性厂家设备型号一体化微基站集成基带单元、射频单元、天线,天线也可外接,发射功率一般为2*5W华为BTS3911E,BTS3912E爱立信RBS6402,RBS6501中兴BS8922一体化RRU集成射频单元与天线,天线也可外接,发射功率一般为2*4OW以上华为AAU3940(功率最大2*40W,天线增益14dBi)U3920(功率最大2*8OW,天线增益17dBi)爱立信AIR,AIRCOMPACT中兴iMacroA8602一体化微RRU集成射频单元与天线,天线也可外接,发射功率一般为2*5W华为BOOKRRU,包括RRU3230E,RRU3930E,RRU3931E爱立信mRRUS12RBS2203中兴PadRRUR84028 .Femto根据Femto应用场景不同,Femto主要分为两种类型,分别为家庭型Femto(HomeAP)和企业型Femto(ePico)。企业型Femto(ePico)适用场景:中型面积和隔断式环境,如宾馆、大型超市、写字楼,保证各个角落信号质量。家庭型Femto(HomeAP)适用场景:小面积室内环境,如营业厅,小餐馆、咖啡厅、家庭等店。Femto在覆盖、效益方面存在明显的缺陷,但是HOmeAP作为一个家庭设备,最大的特点就是即插即用,支持自动网规网优功,其成本相对较低,且部署快捷,利用此特点,可快速解决高端用户投诉,具有低成本快速响应高端用户投诉的优势。大双射功率:IOOmW HSPA7.2M/I.44M IKg体帜1.51功夫:30W支持220VAC POE供电克持32CS12PS壹务并发可外售工向天线+,H7橙一Pico3801B大发射功率:20mw HSPA7.2M/1.44M B SADSL Modem* * fi K m U下行支用WCDMA网线接入曳绮4用户拌发 AC/OC电JJifi配供电UAP2S35UAP2955有宽带的地方就有3G信号图2.7-1FemtO设备介绍9 .微型直放站微型直放站是一种能够同时放大WCDMA和LTE移动通信信号的双向放大设备,主要用于室内WCDMA和LTE信号增强,双向放大上下行链路信号,有效覆盖移动通信盲区,扩大覆盖范围,进而提高移动通信服务品质。微型直放站工作原理如下:图2.7-2微型直放站设备原理图上图所示:基站的下行信号经施主天线接收进入设备后,经一体化模块由双工器滤波进入低噪声放大器,再由下行中频滤波,然后经过下行功放放大,经过双工器滤波,最后由用户天线(接至MT端口,可选内置天线或外接天线)进行室内覆盖。同样室内手机发射的上行信号,经用户天线接收进入设备后,经一体化模块由双工器滤波后经低噪放放大,再由上行中频滤波,然后经过下行功放放大,经双工器滤波,最后由施主天线传回基站。系统通过软件无线电技术对自激反馈信号进行实时消除处理,实时进行隔离度测试,通过AGC调整提升设备工作稳定性。三、室内覆盖应用设备和器件介绍1 .RRU射频拉远单元(RRU)分为4个大模块:中频模块、收发信机模块、功放和滤波模块。数字中频模块用于光传输的调制解调、数字上下变频、A/D转换等;收发信机模块完成中频信号到射频信号的变换;再经过功放和滤波模块,将射频信号通过天线口发射出去。RRU设备如下图所不:4T4R2T2R图3.1-1RRU设备图2 .数字化设备数字化分布系统主要由三级数字化设备组成:无线网的基带单元,统一定义为:BBU基带单元;对应华为的“DBS3900BBU”,爱立信的“数字单元DU”,中兴的“基带单元BBU”。拓扑结构中的中继连接控制单元,统一定义为:中继扩展单元;对应华为的“RHUB”,爱立信的“室内无线单元”、中兴的“pBridge",射频单元,统一定义为:远端RRU单元;对应华为的“pRRU”,爱立信的“无线点”,中兴的“pRRU”。图2.3-1数字化分布系统组网图3 .功分器功率分配器属于等功率分配器件,主要有二功分、三功分、四功分等。在器件选取时应根据工作频率范围、驻波比、损耗需求选取合适的功分器型号。图3.3-1功分器4 .耦合器耦合器属于非等功率分配的功率分配器件,常见的有5dB、6dB、7dB、IOdB、15dB、20dB、30dB等多种耦合比的耦合器。在器件选取时应根据工作频率范围、驻波比、损耗需求选取合适的耦合器型号。图3.6-1耦合器5 .合路器多频段合路器视具体方案,分为前端合路和天线末端合路两种,设计中多频段合路器应满足引入WCDMA和LTE系统的频段和隔离度要求,对于原有系统的改造,还需要满足原有系统频段和系统间隔离度要求。GSM900>WCDMA和LTE系统的合路器隔离度要求大于80dB。图3.7-1合路器6 .3dB电桥3db电桥也叫同频合路器,它能够沿传输线路某一确定方向上对传输功率连续取样,能将一个输入信号分为两个互为等幅且具有90。相位差的信号。主要用于多信号合路,提高输出信号的利用率,广泛应用室内覆盖系统中对基站信号的合路。图3.8-13dB电桥7 .馈线馈线用于连接系统中不同的功能器件,通常选用同轴馈缆。室内覆盖系统主干原则上采用7/8英寸馈缆;平层中长度超过30米的缆线原则上采用7/8英寸馈缆;长度小于30米缆线可选择1/2英寸馈缆。图3.9-1铜轴馈缆与泄漏电缆各类电缆图8 .光电复合缆光电复合缆是指适用于宽带接入网系统中作传输线,是一种新型的接入方式,它集光纤、输电铜线于一体,可以解决宽带接入、设备用电、信号传输的问题。9 .负载用于吸收无源器件上未使用端口的信号功率。图3.IlT负载10 .天线室内覆盖系统中采用的天线常见的有全向和定向天线两种,按安装方式常见的有吸顶天线、壁挂天线两种,与室外基站使用的天线相比,一般具有增益低、体积小、易安装的特点。全向吸顶天线定向壁挂天线对数周期天线八木天线图3.12-1室内天线图11 .衰减器用于衰减多余的信号强度,一般用于对输入信号强度有限制的室内型直放站、有源信号分布系统和室内光纤信号分布系统。图3.13-1衰减器12 .光纤光缆光纤光缆是一种通信电缆,由两个或多个玻璃或塑料光纤芯组成,这些光纤芯位于保护性的覆层内,由塑料PVC外部套管覆盖。光纤通信是现代信息传输的重要方式之一,它具有容量大、中继距离长、保密性好、不受电磁干扰和节省铜材等优点。图3.14-1光纤光缆13 .网线五类线:该类电缆增加了绕线密度,传输带宽为IOOMHz,用于语音传输和最高传输速率为IOOMbps的数据传输,主要用于IOOBASe-T和IoBASE-T网络,已被超五类线替代。超五类线:具有衰减小,串扰少,比五类线增加了近端串音功率和的测试要求,并且具有更高的衰减串扰比(ACR)和信噪比、更小的时延误差,性能得到很大提高。超五类线的最大带宽为IOOMHzo六类线:该类电缆的传输带宽为250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率为IGbPS的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。超六类线:超六类线是六类线的改进版,发布于2008年,同样是ANSI/TIA-568C.2和IS0/IEC11801超六类/EA级标准中规定的一种双绞线电缆,主要应用于万兆位网络中。传输频率500MHz,最大传输速度也可达到IOGbPs,在外部串扰等方面有较大改善。图3.15-1网线四、室分系统主要面临的问题和挑战目前室分系统主要面临的问题和挑战,主要表现在网络覆盖、网络容量、网络质量、投资效益监控及技术演进等方面。1 .网络覆盖D通过室分覆盖的规模需求多随着城市经济高速发展,高楼耸立,星级宾馆、高档写字楼和大型购物商场、大型住宅小区及综合体建筑不断兴建,以及城市地下商场及地下交通系统(地铁)。这些建筑物采用钢筋框架结构和新型墙体材料建造,对无线电波有较强的屏蔽和吸收效果,造成无线信号的传输衰耗大,在建筑物内形成了移动信号的弱区甚至盲区,通过室分覆盖的需求越来越大。2)与友商差距越来越大随着友商室内覆盖的投资越来越大,运营商室内覆盖楼宇规模与友商差距越拉越大。图4-1与友商室分楼宇覆盖对比统计2 .网络容量随着室内通信业务需求量的上升,特别是在大型的聚类场所、购物中心、会议中心、地铁、交通枢纽、高校校园等场景,由于移动终端大密度的使用回导致室内覆盖中局部网络容量不足,不能满足用户的接入需求,从而导致无线信道的通信拥塞。容量不足会使网络资源紧张,从而产生一些问题。如:接入用户的数据下载速率降低,接通率和掉话率不达标等。因此,在室内覆盖设计时,需充分考虑网络容量问题,做好前瞻性考虑,科学合理的容量分担策略或时间差异性的容量动态平衡机制。3 .网络质量城市建设,建筑物材料多元化,对信号产生屏蔽和吸收作用,加上建筑物结构形式、尺寸、室内布局及室内装潢的,使室内覆盖的无线传播环境更为复杂,建筑物内部各种装修材质、电器及具体等对不同频谱的影响也尽不同,导致部分建筑物存在着覆盖盲区或弱覆盖区域。室内、室外作为一张整体的大网,不可避免的会相互影响。在实际网络建设过程中,难以避免室内信号外泄到室外,从而对室外宏基站的覆盖及容量造成影响,因此,在室内覆盖设计时,需充分考虑室内信号外泄问题,控制好室内信号不影响室外宏基站覆盖。切换问题对于室内覆盖而言,难以避免,为了保持移动终端不中断通信连接,切换成功率也是导致网络质量重要关键一环,因此,在室内覆盖设计时,需充分考虑发生切换区域的重叠覆盖区,确保移动终端在室内、外小区之间切换成功率也是至关重要。新建写字楼、酒店、高层住宅等也给室内覆盖建设也带来诸多问题,由于高层独有独立性,容易接收周边诸多基站信号,导致无线信号杂乱,缺少主导信号,手机信号波动大,通话质量差,掉话严重,在室内覆盖设计时,需充分了解高层信号覆盖情况。另外,底层建议由于宏基站站距越来越近,宏基站对室内信号渗透,室内传播的复杂环境还存在着密集空间的多径效应比室外多,如建有室分系统建筑,还存在多系统间干扰。因此,如考虑移动用户驻留室内覆盖站点,主导信号至少高出外部渗透进来最强的信号5dB以上。4 .建设成本及投资效益室内覆盖业务需求比较集中场景为:大型的聚类场所、购物中心、会议中心、地铁、交通枢纽、高校校园等场景,对于非业务集中场景建设需慎重考虑,细化室内覆盖建筑物场景,针对不同场景采用不同建设解决方案的建设策略,以保障室内覆盖的建设回报率。对于重要口碑场景,建议精品化建设,例如:建设数字化分布系统,为用户提供良好服务,提升用户感知,从而提升自身网络形象。但此类场景建设也不能一刀切全建设数字化分布系统,需综合考虑建设成本,在非重要区域,如:地停、设备区域,可考虑建设传统分布系统或新技术室分系统,以降低建设成本及运营成本。室内深度覆盖是影响用户感知的焦点,深度覆盖不足,用户感知较差,从而影响整个网络品牌效应,但目前从投资效益分析,室内小区吸收业务能力与基站相差较大,全省还存在不少低效能站点。下图为省内2018年8月份室分覆盖单栋楼宇日均业务量。600400MO0.0单幅U均务里GB从流量分布情况分析,室内覆盖流量基本分布口碑场景交通枢纽、工业园区、商业购物区、商务写字楼等场景,上图提取数据为2018年内8月份,暑假期间,导致校园单栋楼宇业务量偏低,另外机场、地铁为特殊场景,为高业务量场景。因此,对不同场景进行室内覆盖时,场景差异化造成不同成本回收周期不同,建设室内覆盖需根据不同场景采用具有针对性建设策略,以保障室内覆盖的实用性、有效性、品牌性以及推动性建设。5 .监控问题无源分布系统较数字化分布系统结构复杂,器件众多且分布不同区域,故障隐形化,无法直接监控缺乏有效故障检测及定位工具,室分故障问题不能及时发现,维护被动触发方式,需现场人工排查,在检测室分系统链路状态、确定链路故障时,需使用驻波比测试仪等仪器在现场对室分线缆逐段断开测量,逐步排除和查找故障点,存在工程量大,物业协调难,检测速度慢,效率低,需中断网络信号,影响用户业务等问题。对于无源分布系统监控,可以采用无源室分监控系统,主要是利用监测主机发出检测信号,通过合路器进入射频室分系统并传输到各链路末端的天线,再有贴天线端的外置探针接收到监测主机的信号后进行响应,监测主机检测探针反馈的信号强度,发送到后台进行综合分析,得出室内分布系统的各链路状态并推送到客户端,实现对室分系统的故障诊断及定位。6 .网络演进5G网络C-BandMassiveMiMO室内覆盖至少部署4T4R,目前行业内暂无支持C-Band频段无源器件,估无法测算传统室分建4T4R的成本与未来5G数字化分布系统成本对比,未来室内覆盖必然趋向数字化分布系统演进。下列针对现有传统分布系统5G演进方案建议:对传统室分改造工程难度大,成本可能会比数字化分布系统高,且链路平衡难以控制,会导致性能指标下降,加上5G频段高,链路损耗大,难于满足覆盖要求。如采用变频技术,需增加变频设备,天线需更换成有源天线,工程难度较大。对于数字化分布系统演进5G网络,现网数字化分布系统基本不支持软件升级,需全新布放一套5G分布系统。如原未考虑网线及光纤预留,等于全新布放1套5G分布系统。第二章:室内覆盖规划指导意见一、总体原则为全面落实“互联网化”战略,保障用户体验,提高口碑场景,聚焦区域网络领先,加快重点城市、重点区域、重点楼宇的精品网建设。室内网络建设应围绕“提质增效”总体要求,以精准建设、提升网络投资效益为目的,着力提升重点口碑场景网络质量。1 .效益为先原则室内网络建设应优先考虑部署效益。部署效益既包含收入增长带来的直接效益,也包含流量增长、流量释放、品牌效益提升等带来的间接效益。2 .室内外协同原则4G网络室内深度覆盖应遵循“室内外联合、宏微并举、立体组网”的建设原则。室内网络建设应与室外网络建设联合考虑,协调发展:室外宏站实现连续广覆盖,吸收并承担基本话务;室外微站协同宏站精准覆盖补充;传统室内分布系统和室内数字化分布系统完成深度覆盖。3 .场景化建设原则围绕“提质增效”总体要求,以精准建设、提升网络投资效益为目的,宜考虑依据不同室内场景的特点与差异,选取适当方案,精细化建网。对于具备室外穿透覆盖条件的场景,应优先利用室外宏站、天线一体化RRlk室外一体化微RRU等通过室外穿透覆盖室内的方式满足室内覆盖需求。对于难以利用室外基站穿透覆盖的场景,应当结合不同建筑特点和业务特点要求,使用传统室内分布系统、室内微站系统等室内网络产品,进行有针对性的分场景建设规划。对于具有高价值、高流量特点的场景,如交通枢纽、体育场馆、会展中心等区域,可优先考虑采用室内一体化微RRU产品;对于高价值、中低容量的隔断型场景,如酒店、办公楼等区域,可考虑采用混合型室内一体化微RRU产品。4 .面向5G演进原则面向3GHz以上5G4T4R室内网络演进:传统室内分布系统(DAS)存在难以直接利旧、4*4MIMO工程建设难度高、需要新增更多5G信源设备等问题,因此,4G室内网络新建场景,需充分考虑传统室内分布系统因演进受限对网络折旧和5G建设带来的影响;基于数字化架构的室内数字化分布系统,演进过程需要叠加5G系统设备,但可复用4G建设过程预埋的线缆,尤其针对二次进场较为困难的4G室内网络新建场景,具有一定的工程建设优势。针对具有高价值、高流量、高潜力的室内口碑场景,例如交通枢纽、地铁、地标性场馆、校园、重点医院、地标性商场和等场景,应充分考虑面向5G演进。对于目前正在建设的室内数字化分布系统,可根据条件同时满足4G+5G(实施线缆和硬件部分)的建设需求,减少5G网络建设工程复杂度。5 .管控可视化原则为服务于互联网化运营需要,应积极构建高效的智能运维能力,统筹考虑后期维护难题和OPEX投入,提高覆盖末端“可视、可管、可控”比例。数字化系统相较传统室内分布系统,在小区扩容、运维监控、网络问题发现等方面具备智能化优势,在高价值场景,可优选考虑采用数字化系统。二、室内覆盖覆盖指标结合建筑物的结构和功能区,分场景、分区域制定室内覆盖覆盖指标。主要区分重要场景、一般场景、电梯、地停、总覆盖覆盖覆盖标准,需重点关注的指标如下:LTEFDD室内覆盖验收指标项WCDYA室内覆盖验收指标项FTP下载速率-双通道(Mbps)FTP下载速率FTP下载速率-单通道(Mbps)FTP上传速率-双通道(Mbps)TotalRSCPFTP上传速率-单通道(Mbps)下行小区边缘速率(MbPS)TotalEcIo上行小区边缘速率(MbPS)RSRP分布TxPowerSINR分布三、室内覆盖规划思路室内覆盖全面实施聚焦战略,面向5G演进,采用低成本、多手段提升口碑场景4G深度规划覆盖水平。综合用户感知与投资效益相结合进行室内分布的部署,优先考虑口碑场景以及效益明显的区域。口碑场景优先满足:机场、地铁、高铁站、学校校园、三甲医院、4A及以上旅游景区(含红色旅游景区)、政府部门(对公)、一类商务办公楼、大型商业购物区、大型场馆、大型专业/聚类市场、其他交通枢纽、大型住宅小区、四五星级酒店、旗舰营业厅、大型公共场所、两日通楼宇。地停满足扫码需求区域:成立专项,满足有业务需求的地停;其他楼宇效益优先:综合考虑投资效益、客户感知、区域价值、市场潜力等因素,选取覆盖目标。四、室内覆盖规划流程基于楼宇库选择需要室分覆盖的楼宇,编制全量的室内覆盖目标网规划。对现网覆盖进行排查,MR、CQT投诉及建筑物结构,明确覆盖需求。以室外基站为主实现室内基本覆盖,12层以上、单层面积大于IOOO平米的楼宇,规划建设室内分布系统。对现网成本效益进行分析,采用恰当的覆盖方式高效完善深度覆盖。品牌形象区域由市场提出覆盖要求,客户感知重点区域和高流量区域通过网络数据和承载流量分析进行选取;1 .基础数据收集第一阶段:初始阶段利用发达的电子地图和专业的黄页网站(建议通过网络爬取软件获取),以及集客、市场、营销网格、网优测试的前端收集归总,同时结合集团楼宇分类形成建筑物库。第二阶段:与宽固楼宇库进行整合,形成无线宽固统一的建筑物库,各地市定期匹配更新;第三阶段:周期性的深度覆盖问题分析,进行建筑物的匹配,查缺补漏;第四阶段:通过平时摸查楼宇、市场收集、规划可研设计修正等保持常态化维护;第五阶段:利用目前78类场景化边框提取的数据,修正楼宇库,形成完善的建筑物库;以上一二阶段是建筑物全量入库的过程,三四五阶段是后续完善建筑物库的过程;2 .建筑物覆盖问题的分析建筑物的问题主要以网络的客观数据覆盖类投诉、室内CQT测试报告、现网MR做为支撑;结合华为精准规划平台输出信息,判断建筑物是否有覆盖问题;无网络的客观数据的建筑物,结合建筑物的自身结构进行判断是否有覆盖问题。1)建筑物覆盖问题的定义-网络客观数据目标网需覆盖建筑物需要网络覆盖客观指标来验证,主要有投诉、CQT测试报告、MR弱扇区。CQT:楼宇平层4GCQT-105dBm区域达到10%以上;电梯地停4GCQT-1IOdBm区域达到30%以上;投诉:单站范围内5起投诉以上或1起VIP投诉以上;MR:在基站MR弱扇区有效覆盖范围内的建筑物,参照各场景典型站距;通过华为精准规划平台,判断MR弱覆盖区内建筑物,弱覆盖为10%以上;三者至少有其一才能定义为有覆盖问题的建筑物。2)建筑物覆盖问题的定义-建筑物结构2016年上半年全国聚焦客户感知与市场需求,探索规建维优一体化网络发展试点10城市的方法论中对城区内建筑物进行了抽样实测,建筑的结构会导致建筑物不能通过室外的骨干网络覆盖解决建筑物内的覆盖问题,影响覆盖的的主要有建筑物面积、建筑物高度,另外电梯及地下部分的建筑物是不能通过室外基站进行覆盖的。建筑物面积:单层面积小于70Onf的建筑物通过室外宏站覆盖;单层面积介于700m2-1300f通过室内外一体化协同覆盖;单层面积大于1300f应考虑独立新建室分,保障室分的覆盖质量。建筑物高度:建筑物高度高于40m(参考周边基站站高)的建筑物可以定义为有覆盖问题的建筑物;电梯及地下部分的建筑物:有客用电梯和地下部分的建筑物可以定义为有覆盖问题的建筑物。基于建筑物结构定义的基础上,通过网络客观数据对目标网需覆盖建筑物进行修正。单层面积小于700Iif的建
