    【距离图】图说近电作业安全距离(配电篇).docx

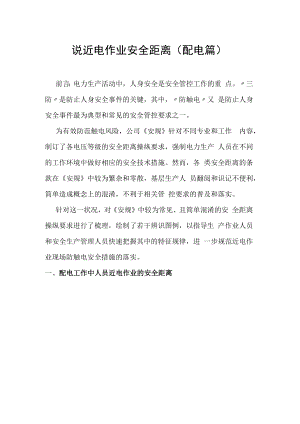

    说近电作业安全距离(配电篇)前言:电力生产活动中,人身安全是安全管控工作的重 点。三防是防止人身安全事件的关键,其中,防触电又 是防止人身安全事件最为典型和常见的安全管控要求之一。为有效防范触电风险,公司安规针对不同专业和工作 内容,制订了各电压等级的安全距离操纵要求,强制电力生产 人员在不同的工作环境中做好相应的安全技术措施。然而,各 类安全距离的条款在安规中较为繁杂和零散,基层生产人 员翻阅和识记不便利,简单造成概念上的混淆,不利于相关管 控要求的普及和落实。针对这一状况,对安规中较为常见、且简单混淆的安 全距离操纵要求进行了梳理,绘制了若干辨识图例,以指导生 产作业人员和安全生产管理人员快速把握其中的特征规律,进 一步规范近电作业现场防触电安全措施的落实。一、配电工作中人员近电作业的安全距离图中从左至右设置LI、L2、L3三条红线,分别对应配电 安规表3.2、表31、表5.1,可将其视作对不同安全距离范 围的操纵线。当邻近各电压等级设备作业时,根据人员以及所 持有的工具、材料等所处的安全距离红线范围,执行落实不同 的管控要求。状况1处于Ll红线左边区域时属于距离最小区域,已很难避免触电风险,必需对相关邻 近带电高压设备停电,使用配电第一种工作票进行工作。状况2处于LI、L2红线之间区域时推荐对邻近高压带电设备停电。但若条件受限,则需通过 带电作业或邻近带电设备作业方式进行工作,并使用配电带电 作业工作票,且依照省公司规定,此时属于三级作业风险。特 别要注意的是,邻近35千伏及以下的高压设备时,考虑到距 离过近,留给作业人员的安全活动空间有限,此时推荐采用配 电带电作业方式进行,否则,在采用邻近带电设备作业方式进 行时必需做好绝缘遮掩或安全遮拦等措施。状况3处于L2红线右边区域时(包含L3红线右边区域)若开展高压配电工作(含相关场所及二次系统),不需要 将高压线路、设备停电或做安全措施的,则可使用配电其次种 工作票进行。若只是在杆塔最下层导线以下的部分从事杆塔号 涂写、标志牌安装等运维工作,则使用派工单即可。状况4处于L3红线右边区域时(1)若开展砍剪树木等工作,应保持安全距离在此范围 (推荐),使用派工单工作即可;否则,应结合各红线安全距 离操纵要求,采用配电第一种工作票(推荐,停电进行)、其 次种工作票或带电作业工作票的方式进行。(2)若开展线路停电检修,但与另一回带电线路交织或接 近时,应确保安全距离保持在此范围(L3红线右边),且作业 的导线、绞车等牵引工具应接地。在带电线路下方进行检修施 工(松紧、降低或架设导线等),应采取防导线跳动或过牵引 而接近和突破右红线的措施;在带电线路上面进行检修施工 (放松、架设导线,更换绝缘子等),更应采取充分探讨后经 批准执行的安全措施,并有防止导、地线脱落、滑跑的后备保 护措施。当然,若各种措施均无法保证表5-1的安全距离(来 到L3红线左边),则另一回带电线路必需停电,并做好接地 措施。(3)需要特别注意的是,对于同杆(塔)架设有10 (20)kV及以下线路带电的,必需阻止另一回线路的停电施工(松线、放线、紧线、更换杆塔和横担),即便全是绝缘导线,也 同样阻止;但当满足L3红线安全距离要求且采取绝缘隔离等 可靠安全措施的状况下,可提防进行下层线路登杆停电检修工 作,并设专人做好监护。二、配电工作中起重设备近电作业的安全距离对于起重设备的检修施工作业,图中设定左、右两条红线LI、L2,分别对应配电安规表31、表6-1。状况1处于Ll红线左边区域时安全距离不足,必需对相关设备进行停电,做好安全措 施,否则不允许作业。状况2处于LI、L2红线之间区域时此时安全风险很高,依照省公司规定,属于四级作业风 险,应制定防止误碰带电设备的安全措施,并经本单位批准生 效。应设专人做好监护工作,确保作业过程中能保持足够的安 全距离。另外,根据配电安规,在带电线路、设备附近立、撤 杆塔时,以及使用缆风绳时,杆塔、拉线、临时拉线、缆风绳 等也应与带电线路、设备保持表61规定的安全距离(即图 中L2红线右边)。
