下部结构单项开工报告.docx

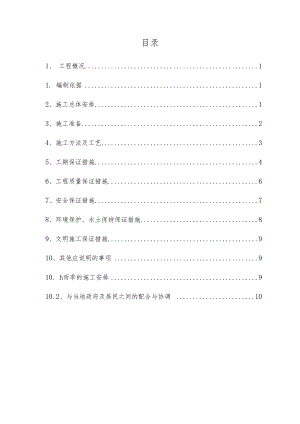

目录1、 工程概况11. 编制依据12、施工总体安排13、施工准备24、施工方法及工艺35、工期保证措施46、工程质量保证措施67、安全保证措施78、环境保护、水土保持保证措施89、文明施工保证措施910、其他应说明的事项910. h雨季的施工安排910.2、与当地政府及居民之间的配合与协调 10K15+400沪河大桥下部结构施工方案1、 工程概况1.1、 编制依据、公路桥涵施工技术规范(JTJO412000)；(2)、沪河大桥现场实际情况及施工设计图；(3)、结合本单位多年来在桥梁施工方面积累的施工经验、设备、技 术水平等状况编制。1.2、 分项工程内容清河大桥位于西安市二级公路网化工程蓝田安村至周至哑柏公路A2标 段内，桥中心里程K15+400,起止里程为K15+217K15+583,长度366米， 下部为柱式墩，柱式、肋板式台，墩柱14个，墩柱直径1.3米，高度4米 10米。墩柱系梁高1.2米，宽1米，盖梁高1.4米，宽1.6米。L 3、技术标准沪河大桥设计荷载标准为公路一II级，该桥段设计车速60kmh,设计 洪水频率为l100o1.4、 自然条件本桥位于济河河滩上，地势平坦。本区年平均气温13. 5度，极端最高 气温43度，极端最低气温-20. 2度，气温年内变化较大，日温差变化大。 最大冻土深度45cmo2、施工总体安排2.1、 施工现场布置搅拌站设在K15+600-K15+900段线路右侧与清河之间的三角地带箱梁 预制场内，临时便道计划自济河北岸公路引入，在河滩埋设直径IOOOnlm钢 筋粒管道610根作为临时便桥。河中便宽6m填土高度2. 5米，全部采用 砂砾石填筑，确保汛期能够安全通行。其余便道宽6%路面铺60CnI碎石并 平整压实。便道中间每IOOnI200m设置长30m,宽8m的会车道。由便道向 各个墩台修筑临时便道。临时用电自河东岸魏寨支线引入搅拌站，在搅拌 站西北角设置315KVA变压器一台，作为施工电源。另外备用一台150KW发 电机作为备用电源。2.2、 工期计划桥梁墩台施工：2011年3月23日至2011年5月31日。3、施工准备3.1、 技术准备在桥址周边通视不易损坏部位设置测量控制网，其中包括平面、高程 控制桩，测量符合要求后上报监理工程师站审批。编制桥梁施工方案，并报监理站审批，编制桩基、承台、墩身盖梁、 桥面系等作业指导书及技术交底。在施工前对参加施工的全体作业人员进行全面的技术交底，按照要求 进行三级技术交底并签名。对所有参加施工的人员进行岗前安全教育，对于特殊工种、特种作业 人员进行岗前培训，考试合格后方可允许其上岗。熟悉设计图纸，明确设计意图，认真进行图纸审核，对图纸中存在的 问题或不明之处，及时向设计单位反映、解决。特种设备在使用前经过技术监督部门审验并取得生产许可证。复核图纸地质资料，作为施工过程中核对地质资料的依据，如果施工 过程中地质情况与设计不符，及时向设计单位上报。3.2、 主要施工人员现场负责人1人，技术主管1人，安质员1人，桥梁专业施工人员40 人。3.3、 主要机械设备750碎搅拌机2台；校运输罐车（8立方）2台；装载机1台；16T吊 车1台；315KVA变压器1台；650插入式振动棒10个；150KW柴油发电 机1台；钢筋加工机械1套；潜水泵3台；洒水车1台。3.4、 材料、周转料准备按照业主要求及公司规定，认真进行前期地材调查、监理见证取样试 验工作，确保满足生产需要，保证符合质量要求。严格按照公司规定进行 材料招标工作，对于不合格或不符合要求的材料，严禁进场。水泥计划采用尧柏P. 042. 5R和P. 052. 5R水泥；砂石料从当地料源丰 富和取样合格的料场购买；外加剂采用西安紫云；水为饮用水。墩柱、盖梁、系梁均采用整体钢模板施工，系梁均采用木模施工，定 做直径L 3米的圆柱墩模板20米，盖梁模板一套，系梁模板两套。桥台施 工采用0. 9mXl. 8m的钢模拼装。4、施工方法及工艺4.1、桥梁墩台施工桩基完成后进行系梁施工，桩头凿出并对桩基检测完后，对桩头进行 清理并在两个桩基间用砂浆找平至设计标高，在砂浆找平面周围预留30cm 宽，10Cm深的环形排水沟将周围渗水汇集在一起，用水泵抽出。系梁模板 安装完后进行周围斜撑加固，对接缝处采用双面胶带封堵以防漏浆。墩柱模板在地面组拼成型，汽车吊提升、人工配合安装。模板安装前， 对模板进行打磨清理，清除模板表面杂物，并涂刷脱模剂。在墩身四个方 向对称埋设地锚。为保证模板安装后的稳定性，在顶部设钢丝绳缆风，沿 四个地锚方向对称拉牢。墩身钢筋的主筋与箍筋，按照每间隔2m进行点焊，其余采用绑扎，以 使钢筋骨架不变形。主筋连接采用搭接焊，单面焊缝长度不得小于IOd,双 面焊缝长度不得小于5d,焊缝宽度20.7d,焊缝厚度20. 3d,确保焊缝满 足规范要求。柱浇筑前，采用高压水枪冲洗硅面，并刷素水泥浆一道，以保证硅良 好衔接。为防止役自由下落产生离析，采用串筒法施工，确保於浇筑自由 落差在2m范围以内。每层浇筑厚度控制在40CnI以内。砂捣固采用50型振 动棒，振点间距控制在3040cm,插入下层腔510cm,振点距模板控制 在510cm,振点振捣时间控制在1520秒，以於表面不再沉落，不冒气 泡，出现浮浆为止。浇筑硅期间，设专人检查支架、模板、钢筋和预埋件 待稳固情况，如发现有松动、变形、移动时及时处理。并做好於浇筑记录。混凝土浇筑完成后，按规范要求及时进行养生。养护方法主要采用直 接洒水或覆盖的方法进行，待硅强度达到1.2MPa时方可洒水养生（手指撼 上去不留指痕）。当室外气温低于5。C时采用覆盖保温。碎养护时间根据外 界气温和空气湿度情况来决定。养护时间不得少于7天。硅拆模时间根据拆模试件的试压强度确定，球拆模强度不低于2. 5Mpao 4.2、盖梁施工盖梁采用悬空支架法施工，盖梁模板为大型钢模板，支架由穿入立柱内 预留孔的圆钢作为托架，其上安装钢制楔块和承力架，承力架上沿桥的横向 安装两片公路贝雷架，在公路贝雷架上顺桥纵向放置小槽钢和方木作为分配 梁，然后安装加固盖梁模板。此方法已多次使用，其特点是不需立支架和对 地基进行处理，施工速度快，且避免地基承载力不够或受雨水浸泡而引起支 架下沉，有效地保证了工程质量。盖梁钢筋骨架在地面绑扎成整体，待底模 安装好以后，将钢筋骨架用吊车安装，然后立侧模。盖梁悬空支架法施工具体详见“盖梁悬空支架法施工示意图二盖梁浇注前预埋垫石钢筋，盖梁施工完后对垫石进行准确放样并测量 垫石顶标高，严格控制垫石顶面高程，确保正确无误后进行垫石钢筋的绑 扎和模板的安装，浇注混凝土时保证振捣密实和混凝土面的平整。5、工期保证措施为确保标段施工按照业主的要求顺利完成，我部将精心组织，科学管理, 配备相应的机械设备和具有丰富经验的施工队伍来进行施工，认真作好各 阶段人、材、机、资金等方面的保障工作。5.1、 从组织管理上保证工期生产调度室每周定期召开一次由各作业队负责人参加的生产调度会，及 时协调各队伍之间的生产关系，合理调配机械设备、物资和人力，及时解 决施工生产中出现的问题，并积极参与协调好工程施工外部的关系。每月由项目经理主持的生产总调度会，总结上个月的施工进度情况，安 排下个月的施工生产；及时解决工程施工内部矛盾，及时协调各队伍之间 和各队伍与各职能部门之间的关系；还对施工机械设备、生产物资和劳动 力的使用情况进行全面了解，布置下个月的机械设备、生产物资和劳动力 安排计划；并对资金进行合理分配，保证施工进度的落实和完成。建立奖罚严明的经济责任制，广泛开展”劳动竞赛”、"流动红旗设备竞 赛”等活动，激发广大职工的工作热情和创造性，提高劳动效率，提前完成 任务的重奖，未能按时完成任务的重罚，多次完成任务不力者调离岗位。根据施工图纸计算各作业队实际工程量，根据工程量大小及施工难度确 定作业班组数量，明确各作业班组必须配备的施工机械、作业人员。5.2、 从计划安排上保证工期在工程开工前，严格按照总工期要求，提出工程施工总进度计划，并对 其科学性和合理性，以及能否满足合同工期的要求并有所提前等问题，进 行认真审查。制定周密详细的施工进度计划，抓住关键工序，对影响到总工期的工序 和作业环节给予人力和物力的充分保证，确保总进度计划的顺利完成。根 据本工程的特点，制约工期的主要因素是桥涵、路基挖、填方及路面基床对生产要素认真进行优化组合、动态管理.灵活机动地对人员、设备、 物质进行调度安排，及时组织施工所需的人员、设备进场，保障后勤供应， 满足施工需要，保证连续施工作业。5.3、 从资源上保证工期工程所需的机械、设备、技术人员、劳动力、材料、资金等资源提前筹 划，做好准备，及时进场，项目部主要精力放在确保一线生产供应上，提 前了解施工矛盾突出或明显的环节，要求经理部各部门应尽全力进行解决, 积极配合一线生产。对于服务一线不力的部门或人员将给予一定的经济处 罚，并作深刻的书面检讨。施工机械做到统筹安排、统一调配、合理使用。尽可能组织机械化流 水作业，利用施工机械高效生产力，做好施工机械的维修、保养工作，施 工现场设置修理场，保证施工机械的正常运转.对重要的、常用的施工机 械和机具应留有富余备用设备，以防万一。制定严格的材料供应计划，根据现场的施工进度情况配备足够的运输车 辆保证施工材料的及时供应，杜绝停工待料的情况出现耽误工期。5.4、 从技术上保证工期实行图纸会审制度，在工程开工前由总工程师组织有关技术人员进行设 计图纸会审，及时向业主和监理工程师提出施工图纸、技术规范和其它技 术文件中的问题和不足之处，使工程顺利进行。实行技术交底制度，施工技术人员应在施工之前及时向班组做好详尽的 技术交底，勤到施工现场，对各个施工过程做好跟踪技术监控，发现问题 及时现场就地解决，防止工序检验不合格而进行返工，延误工期。5.5、 其它保证措施关心员工的生活，根据不同的气候条件、施工强度相应调剂员工的饮食, 加强饮食卫生管理，减少疾病。保证每个员工以健康的体魄，充沛体力， 良好的精神状况投入到施工中。现场设立医务室、定期做好饮食卫生的消 毒工作，防止恶性传染病的发生而影响正常施工。做好雨季、夜间施工的措施，确保施工的顺利进行。搞好与业主、监理工程师及当地群众的关系，创造一个天时、地利、人 和的施工环境。6、工程质量保证措施6.1、 组织措施制订员工培训计划，通过工前培训，专家讲解，组织探讨，业务学习等 多形式提高全体建设者的整体素质来保证工程质量。健全自检组织，建立自检责任制度，规范自检程序，提供真实可信的自 检报告。制定质量创优规划和措施，对主要工序施工质量组织控制。6.2、 管理措施本工程拟采用“PDCA”循环原理，对拟建工程进行“全面、全过程、全 员参与”三全控制管理。根据工程质量的形成规律，从源头抓起，全过程 推进，无论从组织内部的质量管理者，还是作业者，每个岗位都承担相应 的质量职能。根据我单位确定的质量方针及本工程的质量目标，组织和动员全体员工 参与到实施质量方针的系统活动中去，发挥每个人质量控制管理作用。6.3、 经济措施为了使本工程施工顺利进行并满足施工质量要求，确保拟投入的人力、 物力资源等随时满足施工需要，本工程项目设专用帐户，做到专款专用。 对业主支付的工程预付款、进度款等作为专款管理，禁止总部调用，确保 施工正常运行，避免因缺乏资金导致影响施工进度及施工质量。设置项目质量基金，制定并严格执行质量经济奖罚制度，对施工过程中 为保证工程质量表现卓越的组织和个人实行重奖，对施工过程中不服从指 挥野蛮施工，出现工程质量问题的组织和个人实行重罚并责令限期整改。 7、安全保证措施钻机就位要平整、稳固；定期检查钻机使用的电缆，确保不漏水、不 漏电；钻进过程中经常检查钻头磨损情况及电机的封闭状况，钻进速度要 根据地质变化加以控制，以保证安全运转；因故停钻时，将钻具提离孔底 l-2rn,以防泥沙沉淀后埋住钻头，如需长时间中途停钻，将钻具提出孔外; 如遇停电或停机检查保养时，将电源关闭。钢筋笼吊放过程中，防止碰撞 孔壁；钢筋笼接长时，两节保持顺直，搭接长度按设计要求设置。基坑开挖前，基坑顶面边坡以外的四周，视地形情况设置排水沟，并 保持畅通，防止积水灌入而引发坍塌事故；若基底处于地下水位以下时, 在基底四周设置积水坑，及时排干基坑内积水。施工脚手要支立在承台或可靠的地基上，连接牢固，以能抵挡偶然撞 击或震动；工人在脚手架上立模板、绑扎钢筋时，要系安全带、戴安全帽, 防止高空坠落，发生人员伤亡事故；吊运、灌注舲等作业，严禁碰撞支撑; 脚手架拆除自上而下分层拆卸，各类杆件、扣件分类堆放整齐；在桥墩附 近有交通及行人通道时，设置防护通道，防止以外伤人事故的发生。8、环境保护、水土保持保证措施环境保护理念：科学管理、环保教育、文明保障、工厂化施工，减少环 境污染。8.1、 噪音、粉尘控制设备选型优先考虑低噪声产品，设备底座设置防震装置。采取措施或改 进施工方法，如采取消声、吸声、隔声、阻尼或安装隔振装置等措施，使 施工噪音达到施工场界环境标准。8.2、 防止施工废气、废弃物污染避免本工程不可利用的弃渣运输、施工造成尘土飞扬，严重污染环境卫 生。施工现场及运输道路及时洒水，始终保持湿润，减少扬尘。易飞扬的散状物料安排库内存放或准备足够的尼龙布等覆盖材料，覆盖 散状物料，以免扬尘。所有施工机械做好检修工作，尤其是废气的排放检测，符合废气排放检 测标准。不合标准的机械设备不得使用。8.3、 水土保持措施由安质环保部建立环保监督检查制度，按期与安全生产文明施工同步检 查，发现问题及时整改。8.4、 水资源保护施工、生活用水必须经过当地有关部门同意后使用，不得随意取用，破 坏水资源。施工、生活中的废水要经过沉淀池、废水处理池处理合格后， 再排到排污管渠，不得直接排入河道内。靠近生活水源的施工现场，用沟壕或堤坝同生活水源隔开，避免污染生 活水源。施工完毕后，清理河道，拆除便桥，保证河道畅通。9、文明施工保证措施施工期间我们将按照业主具体部署组织施工现场与管理。由安质环保 部结合本工程的特点制定相关规章制度。在整个施工过程中严格遵守国家 和业主有关文明施工的法律、法规和管理办法，遵守各项管理的法规。严 格按照本项目关于文明施工方面的要求搞好文明施工，使业主满意。将严 格按设计标准、施工规范要求施工，严格执行IS09002过程控制和检验程 序，做到分工明确，责任到人。拟采取下列措施，实现文明施工。施工前积极主动与公路交通主管部门、建设单位等部门，共同制订在 施工期间保护公路设施、维护交通安全畅通的协议，接受路政、交通、社 会、地方政府等部门的监督，积极推动两个文明建设。施工现场所有电动机械一机一闸，一闸一箱，一箱一锁，专人使用， 专人看管。施工现场设置五牌一图，即施工平面布置图，工程概况牌，文明施工 管理牌。组织网络牌，安全纪律牌，防火须知牌。现场建筑材料堆放筑围堆放，叠放高度小于L 6m,材料码放整齐，做 到横成排，竖成行。10、其他应说明的事项10. K雨季的施工安排为了保证工程施工顺利进行，施工准备期间首先安排临时施工便道、 临时排水设置的修建，疏通河道，以保证雨季施工的正常运转。加强道路 养护，保障运输通畅无阻。桥梁工程：桥梁下部工程在雨季施工中做好气象预测工作，抓紧时间 施工近水墩。暴雨来临前，确保河流畅通，预制场搭设雨棚，确保梁体浇 筑不中断。雨季应加强对水泥、钢材等施工原材料的管理，做好各项防潮、防锈 等处理。对临时工程、原料仓库进行安全检查，并进行必要加固处理。10.2、 与当地政府及居民之间的配合与协调设专人负责对外环境协调工作，与当地政府及居民协调临时用地、用 电等方面关系，爱护当地居民的财物，确保施工顺利进行。为了确保本工程顺利施工，征迁、征地工作由业主协调解决，不私自 强行拆除居民建筑物、强行占用农田、耕地。施工用水、用电、雇用当地劳力、租用当地器具均以合同方式确定双 方利益。
