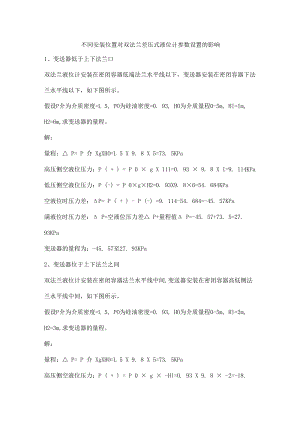

不同安装位置对双法兰差压式液位计参数设置的影响.docx
不同安装位置对双法兰差压式液位计参数设置的影响1、变送器低于上下法兰口双法兰液位计安装在密闭容器低端法兰水平线以下，变送器安装在密闭容器下法 兰水平线以下，如下图所示。假设P介为介质密度=L 5, PO为硅油密度=0. 93, HO为介质量程0-5m, Hl=Im,H2=6m,求变送器的量程。解：量程： P= P 介 XgXHO=L 5 X 9. 8 X 5=73. 5KPa高压侧空液位压力：P ( + ) = P 0 × g X 111=0. 93 × 9. 8 X 1=9. 114KPa低压侧空液位压力：P (-) = P 0×g×H2=0. 93X9. 8×6=54. 684KPa空液位时压力差：P= P ( + ) - P (-) =9. 114-54. 684=-45. 57KPa满液位时压力差： P=空液位压力差 P+量程值 P=-45. 57+73. 5=27. 93KPa变送器的量程为：-45. 57至27. 93KPa2、变送器位于上下法兰之间双法兰液位计安装在密闭容器法兰水平线中间,变送器安装在密闭容器高低侧法 兰水平线中间，如下图所示。假设P介为介质密度=L 5, PO为硅油密度=0. 93, HO为介质量程0-5m, Hl=2m,H2=3m,求变送器的量程。解：量程： P= P 介 XgXHO=L 5 X 9. 8 X 5=73. 5KPa高压侧空液位压力：P ( + ) = P 0 × g × -Hl=O. 93 X 9. 8 × -2=-18. 228KPa 低压侧空液位压力：P (-) =P×g×H2=0. 93X9. 8X3=27. 342KPa 空液位时压力差：P= P ( + ) - P (-) =T8. 228-27. 342=-45. 57KPa 满液位时压力差： P=空液位压力差 P+量程值 P=-45. 57+73. 5=27. 93KPa 变送器的量程为：-45. 57至27. 93KPa3、变送器高于上下法兰双法兰差压变送器安装在密闭容器高侧法兰水平线以上,如下图所示。假设P介为介质密度=L 5, PO为硅油密度=0. 93, HO为介质量程0-5m, Hl=6m, H2=lm,求变送器的量程。解：量程：AP=P 介XgXHO=L 5X9. 8X5=73. 5KPa高压侧空液位压力：P ( + ) = P×g× (-H1) =0. 93 X 9. 8 ×-6=-54. 684KPa低压侧空液位压力：P (-) =P×g× (-H2) =0. 93X9. 8×-1=-9. IMKPa空液位时压力差:P= P ( + ) - P (-) =-54. 684- (-9. 114) =-45. 57KPa满液位时压力差： P=空液位压力差 P+量程值 P=-45. 57+73. 5=27. 93KPa变送器的量程为：-45. 57至27. 93KPa总结在仪表施工与调试当中，经常有同仁讲以上三种安装方式零点迁移量是不一样的。 从上面的计算公式中可以得出，双法兰液位变送器不管安装在什么位置，其量程 和零点迁移量不会随变送器安装位置改变而改变。实际安装中为了变送器能使用 更长久，推荐第一种安装方法。
